Infiniti I30 (A33). Manual - part 140

7. ABS Warning Lamp Stays On When Ignition
Switch Is Turned On

=NHBR0075

1

INSPECTION START

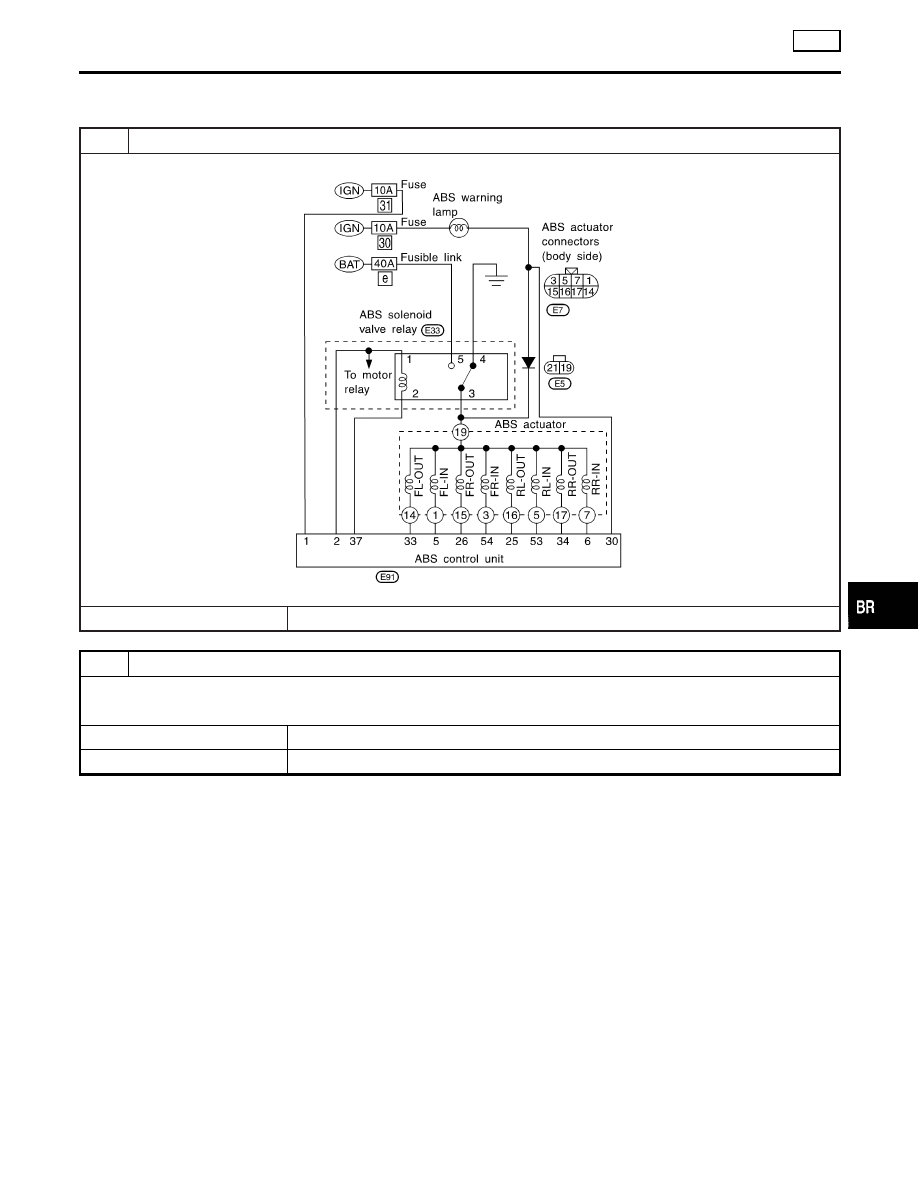

ABS control unit inspection

SBR338EB

©

GO TO 2.

2

CHECK FUSE

Check 10A fuse No. 31 for control unit. For fuse layout, refer to “POWER SUPPLY ROUTING” in EL section.

Is fuse OK?

Yes

©

GO TO 3.

No

©

GO TO 9.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

7. ABS Warning Lamp Stays On When Ignition Switch Is Turned On

BR-143

3

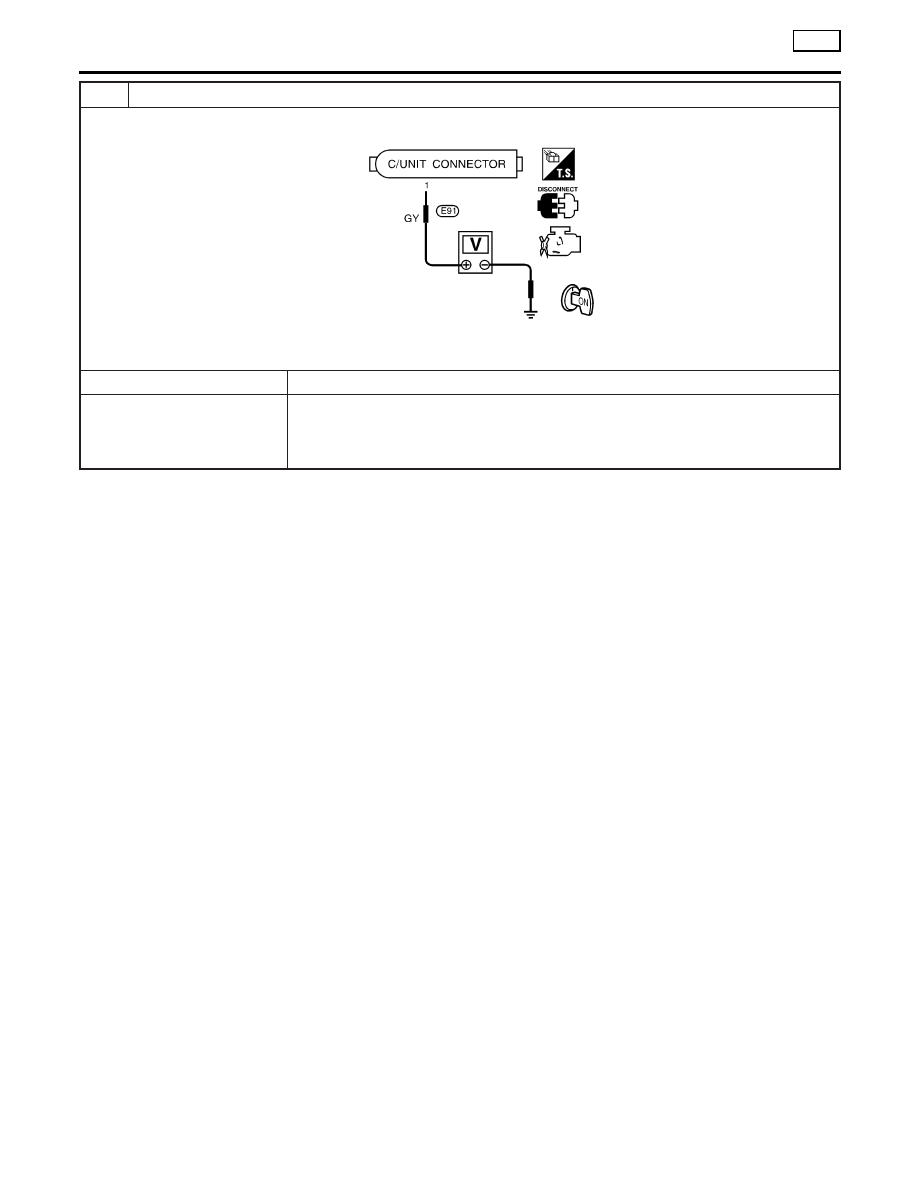

CHECK ABS CONTROL UNIT POWER SUPPLY CIRCUIT

1. Disconnect connector from control unit.
2. Check voltage between control unit connector terminal 1 and ground after turning ignition switch “ON”.

SBR240DG

Does battery voltage exist?

Yes

©

GO TO 4.

No

©

Check the following.

I

Harness connector E91

I

Harness for open or short between control unit and fuse
If NG, repair harness or connectors.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

7. ABS Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-144

4

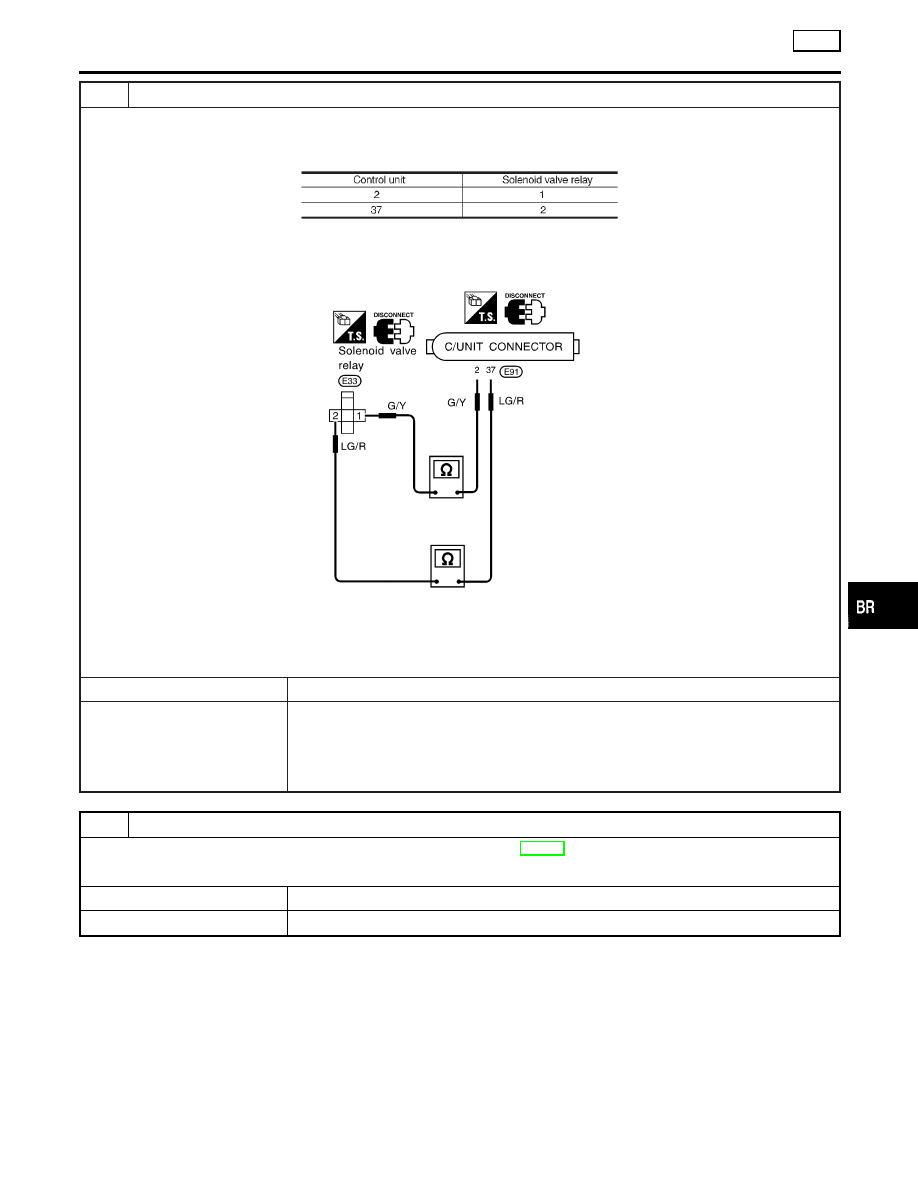

CHECK ABS SOLENOID VALVE RELAY COIL POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Remove solenoid valve relay.
3. Check continuity between control unit connector terminals and solenoid valve relay terminals.

MTBL0092

SBR781DH

Does continuity exist?

Yes

©

GO TO 5.

No

©

Check the following.

I

Harness connectors E33, E91

I

Harness for open or short between solenoid valve relay terminal (relay box side) and
control unit
If NG, repair harness or connectors.

5

CHECK ABS SOLENOID VALVE RELAY

Go to “8. CHECK SOLENOID VALVE RELAY”, “Solenoid Valve Relay”, BR-114.

Does continuity exist?

Yes

©

GO TO 6.

No

©

Replace solenoid valve relay.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

7. ABS Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-145

6

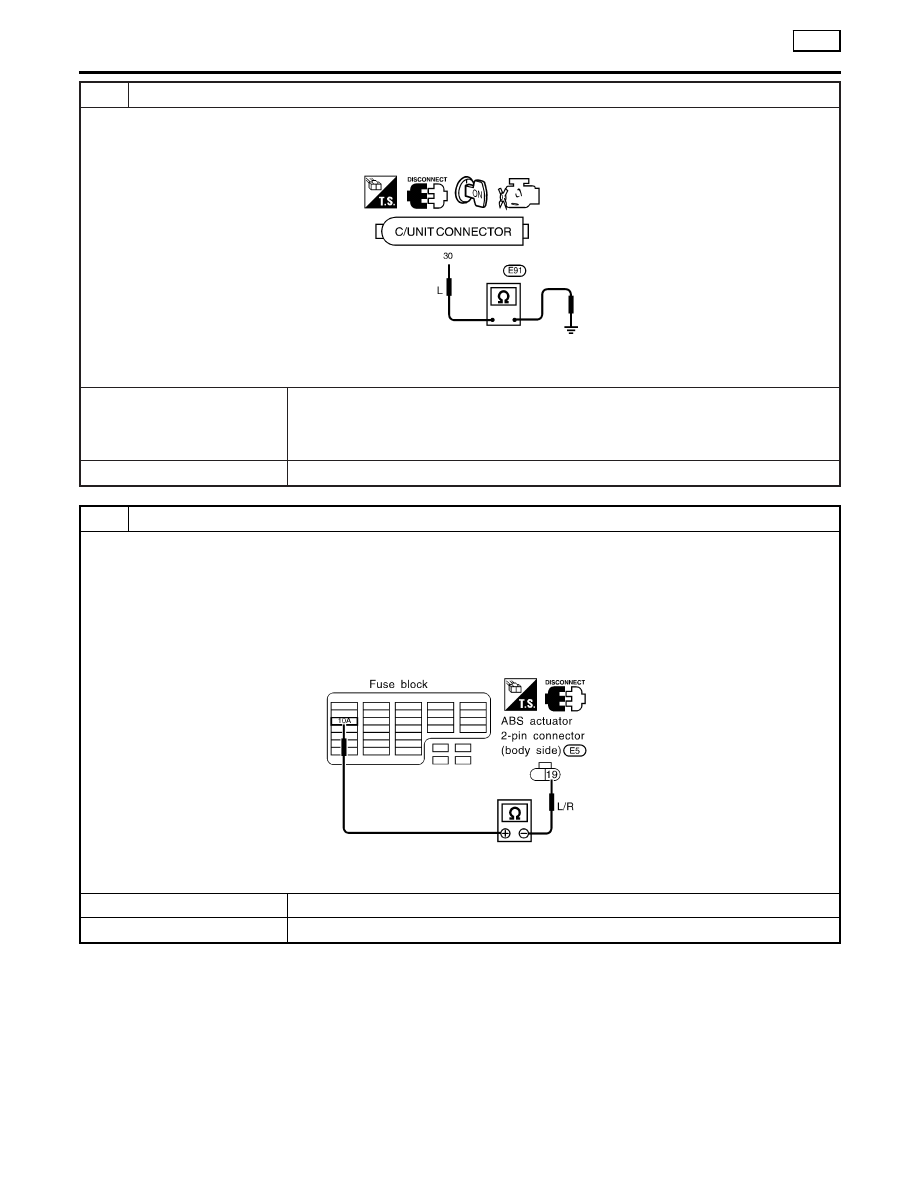

CHECK WARNING LAMP GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect connectors from control unit and remove solenoid valve relay.
3. Check continuity between control unit connector terminal 30 and body ground.

SBR106ED

Does continuity exist?

Yes

©

Check the following.

I

Harness connector E91

I

Harness for open or short between control unit and fuse
If NG, repair harness or connectors.

No

©

GO TO 7.

7

CHECK ABS SOLENOID VALVE RELAY CIRCUIT

1. Remove 10A fuse 30 (meter) for warning lamp. For fuse layout, refer to POWER SUPPLY ROUTING in EL section.
2. Disconnect ABS actuator 2-pin connector E5.
3. Check continuity between ABS actuator 2-pin connector (body side) terminal 19 (−) and 10A fuse 11 (fuse box side)

terminal (+).

NOTE:
Pay attention to tester polarity.
Specifications may vary depending on the type of tester.
Before performing this inspection, refer to the instruction manual of the tester.

SBR339EA

Does continuity exist?

Yes

©

Replace ABS relay unit.

No

©

GO TO 8.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

7. ABS Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-146
