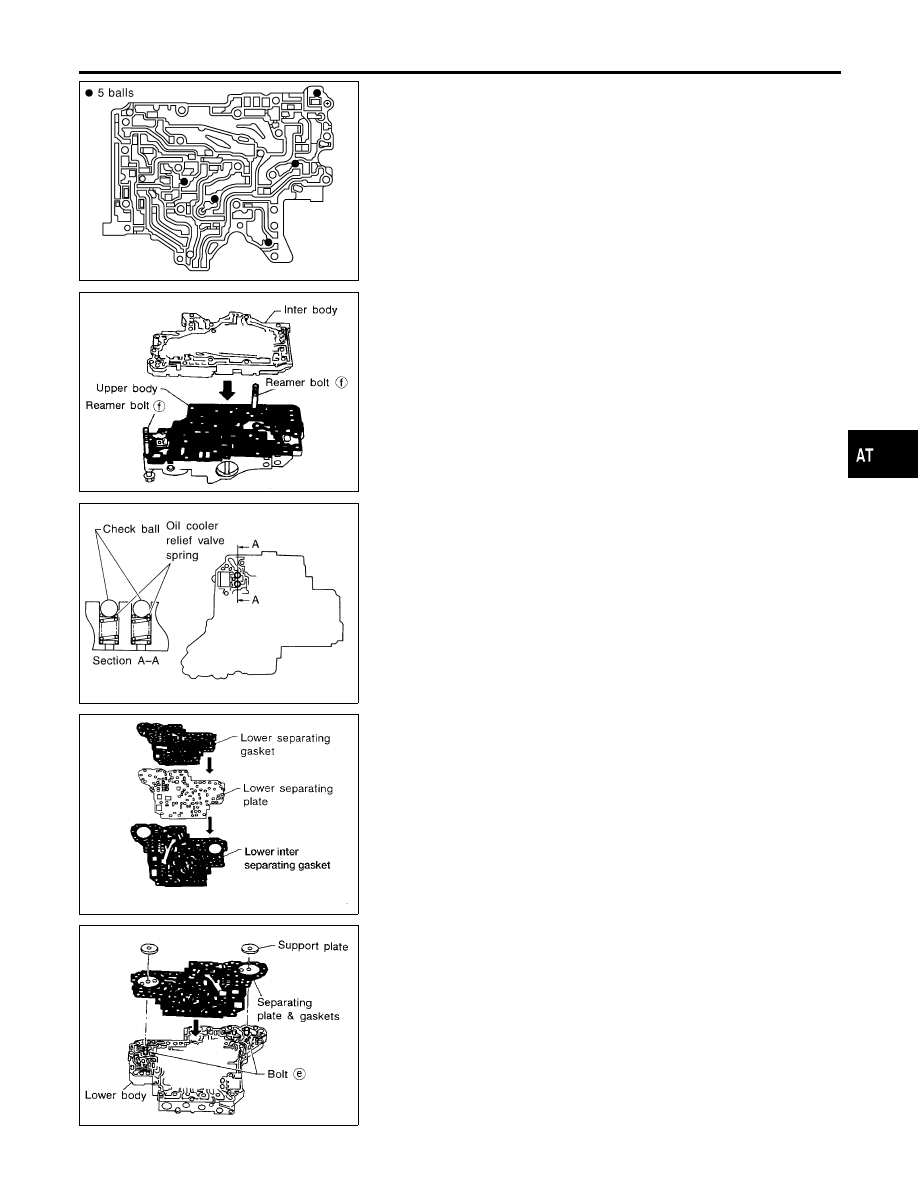

Place lower body as shown in illustration (side of inter body
face up). Install steel balls in their proper positions.

SAT076FA

f.

Install inter body on upper body using reamer bolts f as guides.

I

Be careful not to dislocate or drop steel balls.

SAT110DA

g.

Install check balls and oil cooler relief valve springs in their
proper positions in lower body.

BAT002

h.

Install lower separating gasket, lower inter separating gasket
and lower separating plate in order shown in illustration.

SAT078FA

i.

Install bolts e from bottom of lower body. Using bolts e as
guides, install separating plate and gaskets as a set.

j.

Temporarily install support plates on lower body.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-317

SAT126DA

k.

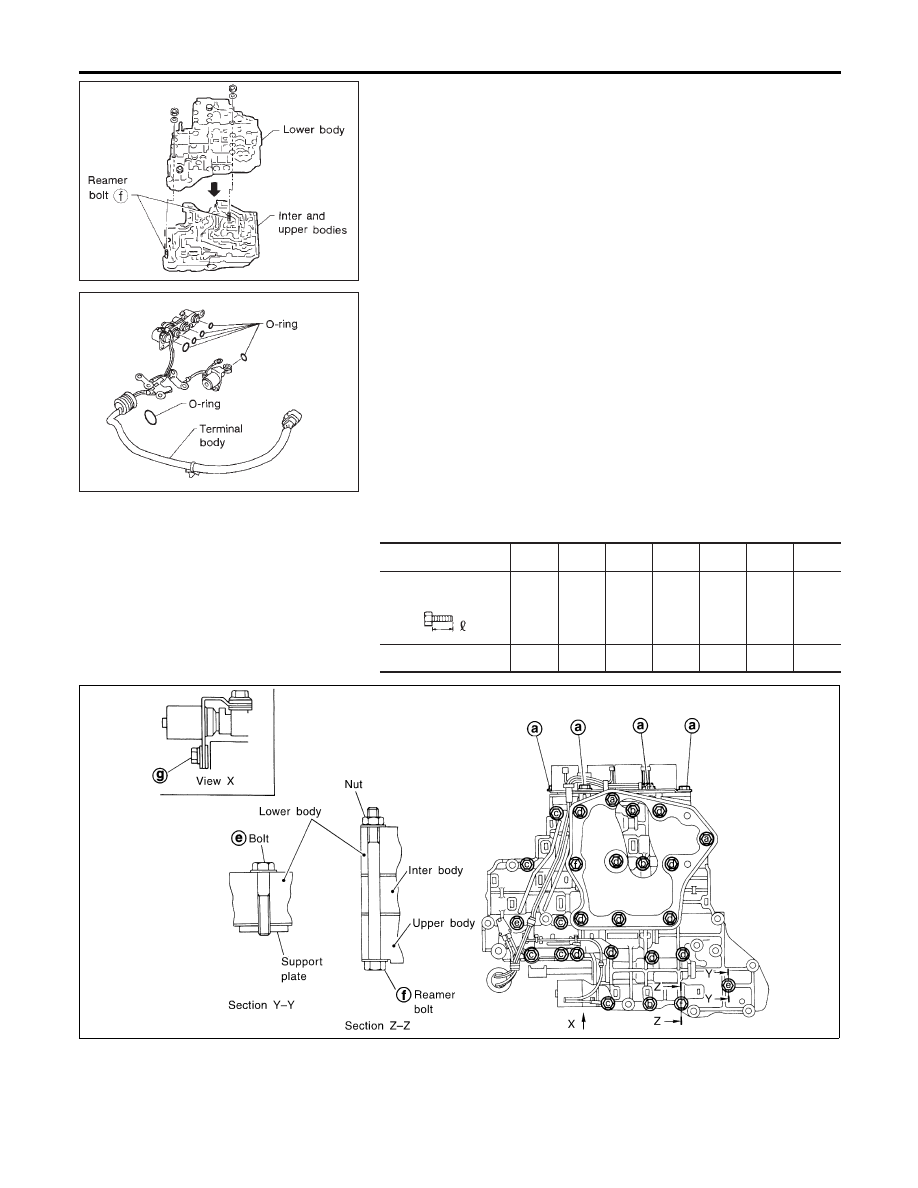

Install lower body on inter body using reamer bolts f as guides
and tighten reamer bolts f slightly.

SAT063F

2.

Install O-rings to solenoid valves and terminal body.

I

Apply ATF to O-rings.

3.

Install and tighten bolts.

Bolt length, number and location:

Bolt symbol

a

b

c

d

e

f

g

Bolt length “



”

mm

(in)

13.5

(0.531)

58.0

(2.283)

40.0

(1.575)

66.0

(2.598)

33.0

(1.299)

78.0

(3.071)

18.0

(0.709)

Number of bolts

6

3

6

11

2

2

1

SAT704J

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-318

SAT081FA

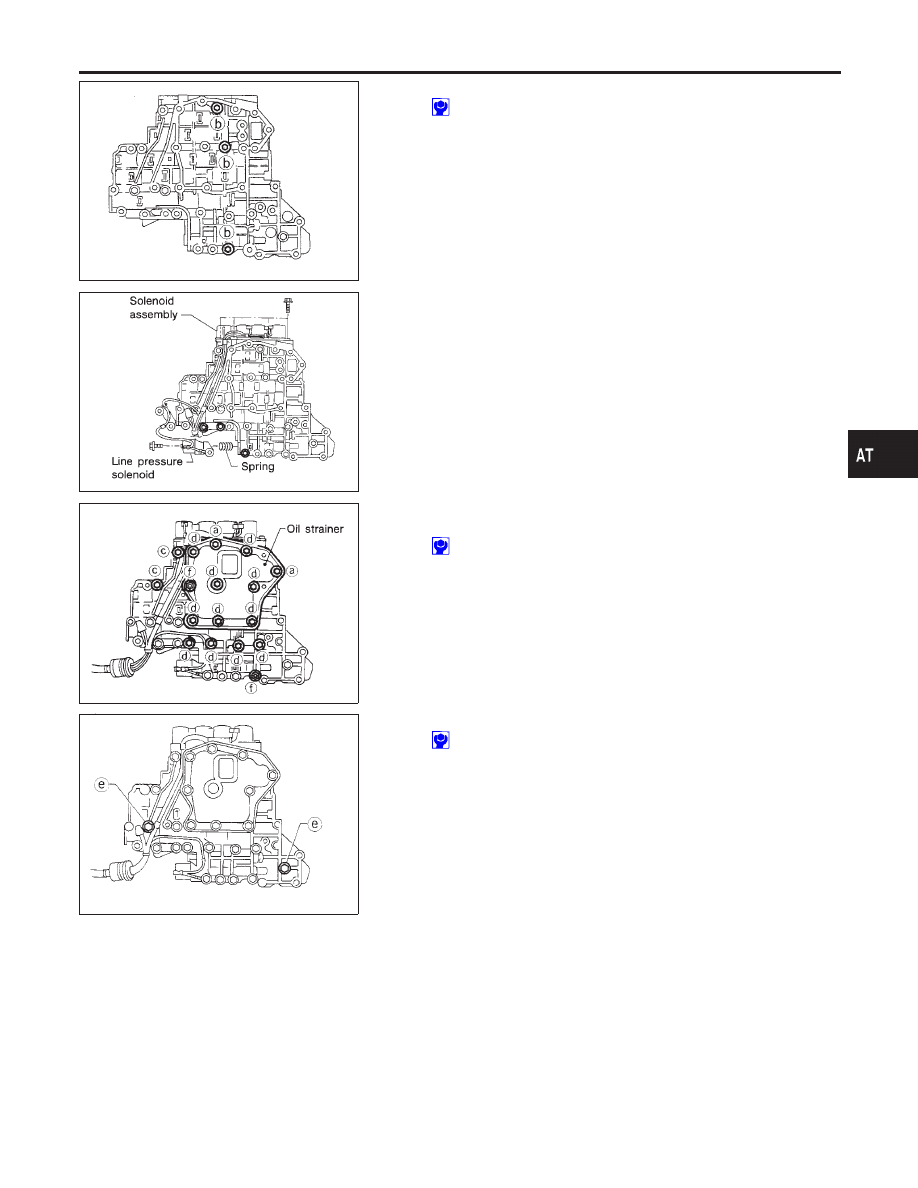

a.

Install and tighten bolts b to specified torque.

: 7 - 9 N·m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

SAT062F

b.

Install solenoid valve assembly and line pressure solenoid
valve to lower body.

SAT083FA

c.

Set oil strainer, then tighten bolts a, c, d and nuts f to speci-
fied torque.

: 7 - 9 N·m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

SAT084F

d.

Tighten bolts e to specified torque.

: 3.4 - 4.4 N·m (0.35 - 0.45 kg-m, 30.4 - 39.1 in-lb)

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-319

Control Valve Upper Body

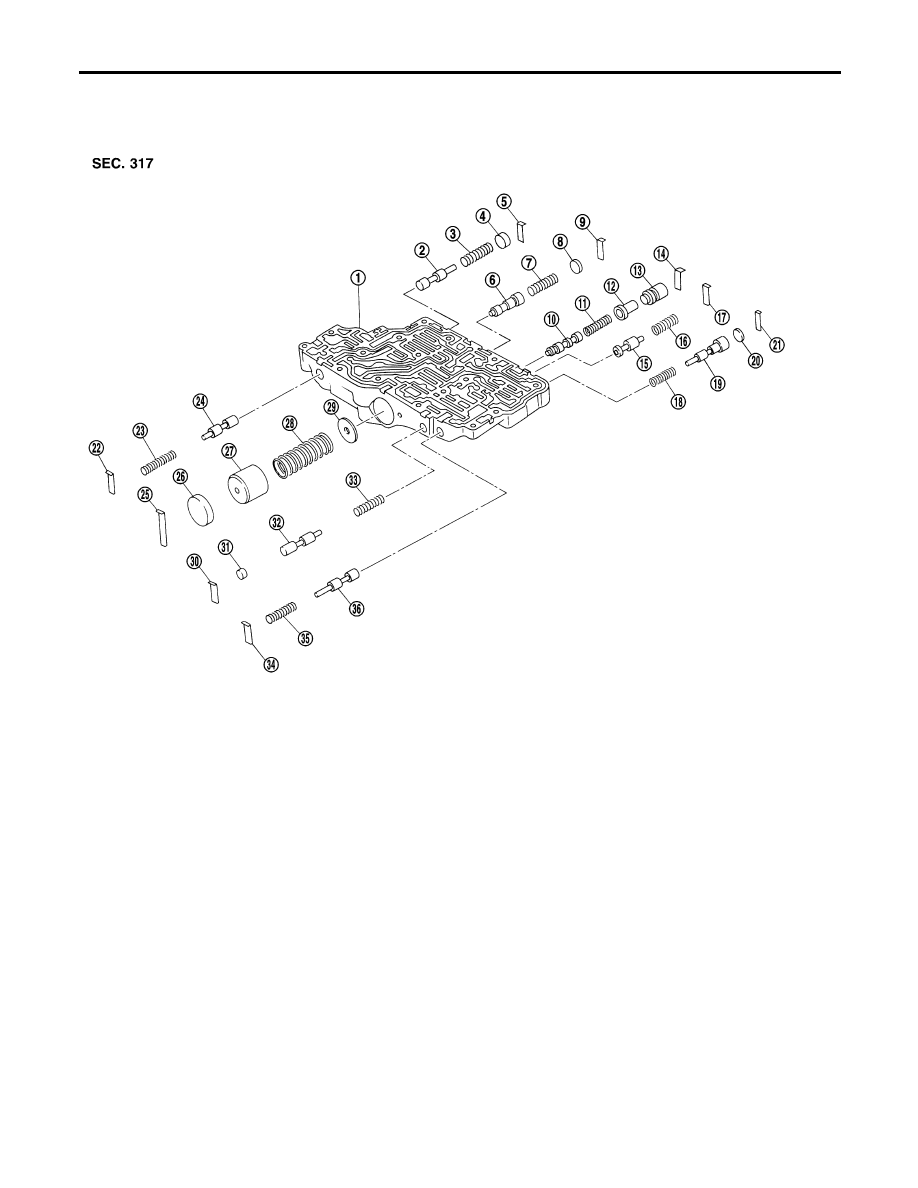

COMPONENTS

=NHAT0137

Apply ATF to all components before installation.

SAT772J

1.

Upper body

2.

Cooler check valve

3.

Return spring

4.

Plug

5.

Retainer plate

6.

1-2 accumulator valve

7.

Return spring

8.

Plug

9.

Retainer plate

10. Torque converter clutch control

valve

11. Return spring
12. Torque converter clutch control

plug

13. Torque converter clutch control

sleeve

14. Retainer plate
15. Torque converter relief valve
16. Return spring
17. Retainer plate
18. Return spring
19. Overrun clutch reducing valve
20. Plug
21. Retainer plate
22. Retainer plate
23. Return spring
24. Pilot valve

25. Retainer plate
26. Plug
27. 1-2 accumulator piston
28. Return spring
29. 1-2 accumulator retainer plate
30. Retainer plate
31. Plug
32. 1st reducing valve
33. Return spring
34. Retainer plate
35. Return spring
36. 3-2 timing valve
