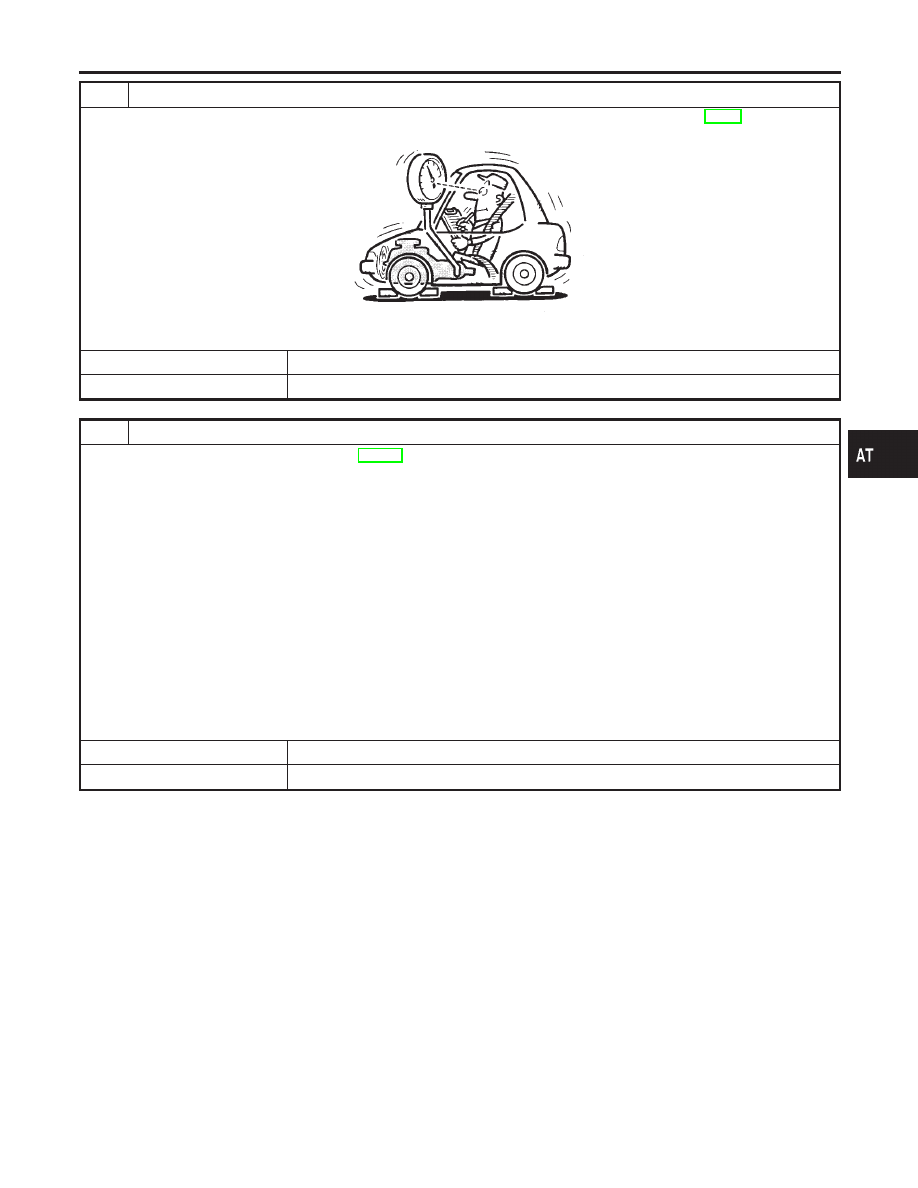

CHECK LINE PRESSURE

Check line pressure at stall point with selector lever in D position. Refer to “LINE PRESSURE TEST”, AT-65.

SAT494G

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift valve A

I

Shift valve B

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check the following items:

I

Forward clutch assembly

I

Forward one-way clutch

I

Low one-way clutch

I

High clutch assembly

I

Torque converter

I

Oil pump assembly

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

8. Vehicle Cannot Be Started From D

1

(Cont’d)

AT-237

6

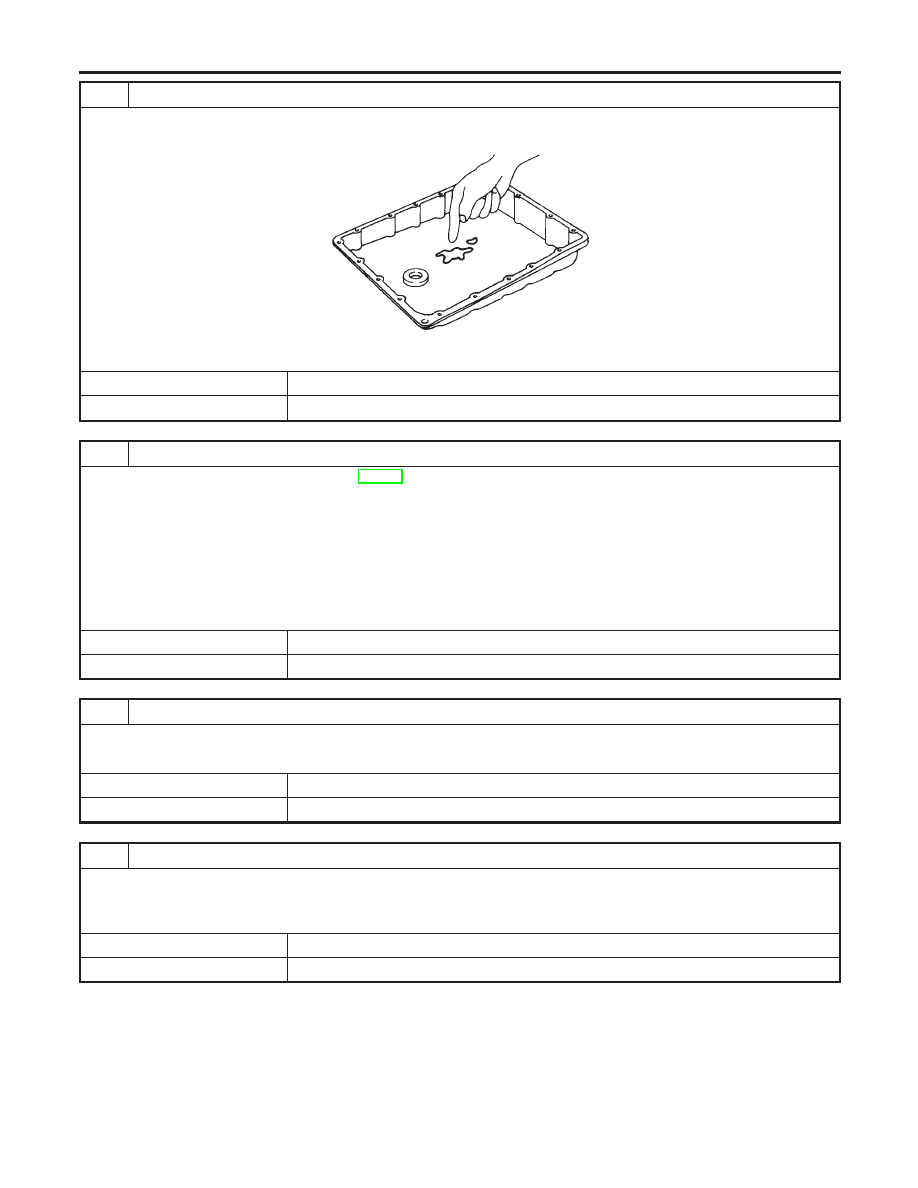

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 5.

7

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift valve A

I

Shift valve B

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damage parts.

8

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 9.

9

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

8. Vehicle Cannot Be Started From D

1

(Cont’d)

AT-238

9. A/T Does Not Shift: D

1

→

D

2

or Does Not

Kickdown: D

4

→

D

2

=NHAT0096

SYMPTOM:
A/T does not shift from D

1

to D

2

at the specified speed.

A/T does not shift from D

4

to D

2

when depressing accelerator

pedal fully at the specified speed.

1

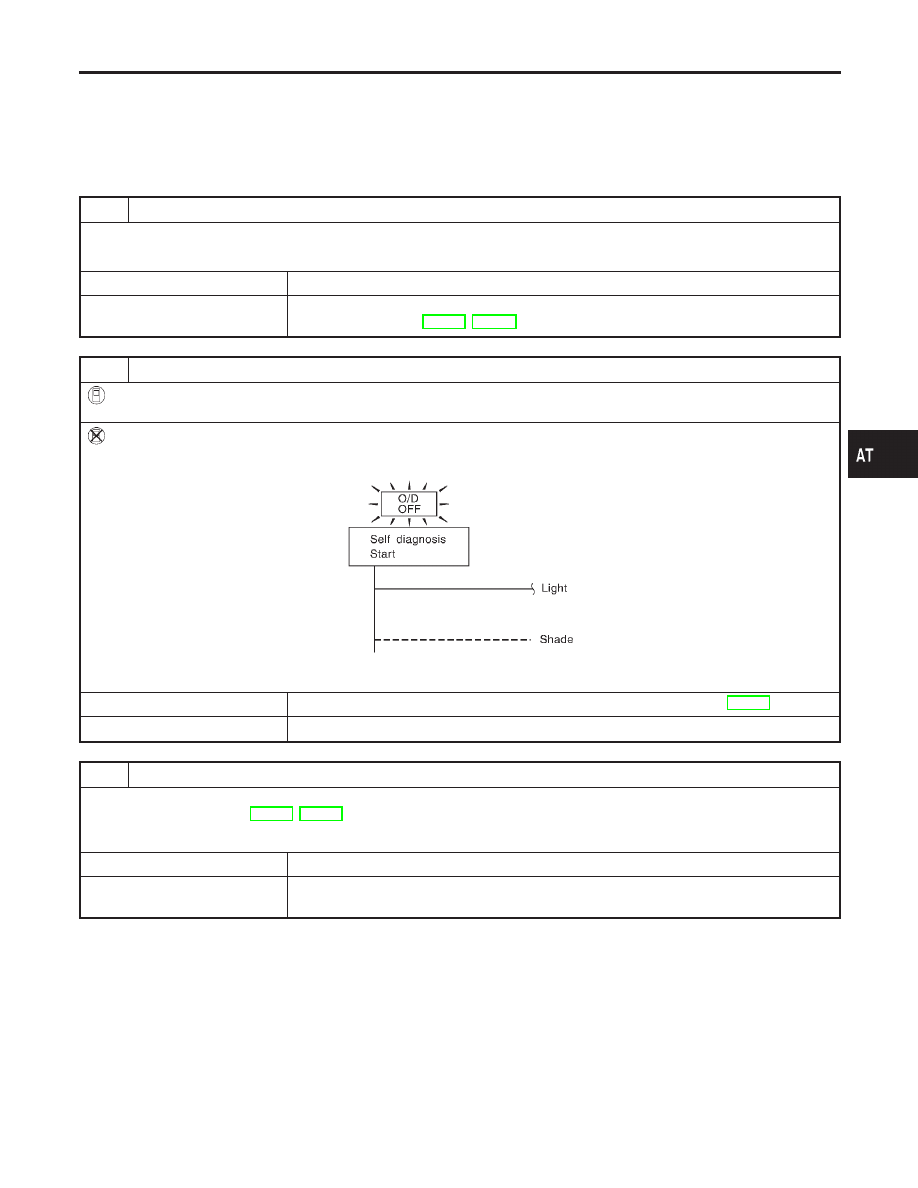

CHECK SYMPTOM

Are “7. Vehicle Does Not Creep Forward In D, 2 Or 1 Position” and “8. Vehicle Cannot Be Started From D

1

” OK?

Yes or No

Yes

©

GO TO 2.

No

©

Go to “7. Vehicle Does Not Creep Forward In D, 2 Or 1 Position” and “8. Vehicle Cannot
Be Started From D

1

”, AT-233, AT-236.

2

CHECK SELF-DIAGNOSTIC RESULTS

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to park/neutral position (PNP) switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to park/neutral position (PNP) switch circuit?

SAT367J

Yes or No

Yes

©

Check park/neutral position (PNP) switch circuit. Refer to “DTC P0705”, AT-102.

No

©

GO TO 3.

3

CHECK VEHICLE SPEED SENSOR·A/T AND VEHICLE SPEED SENSOR·MTR CIRCUIT

Check vehicle speed sensor·A/T (revolution sensor) and vehicle speed sensor·MTR circuit. Refer to “DTC P0720 and
VHCL SPEED SEN·MTR”, AT-114, AT-203.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace vehicle speed sensor·A/T (revolution sensor) and vehicle speed
sensor·MTR circuits.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

9. A/T Does Not Shift: D

1

→

D

2

or Does Not Kickdown: D

4

→

D

2

AT-239

4

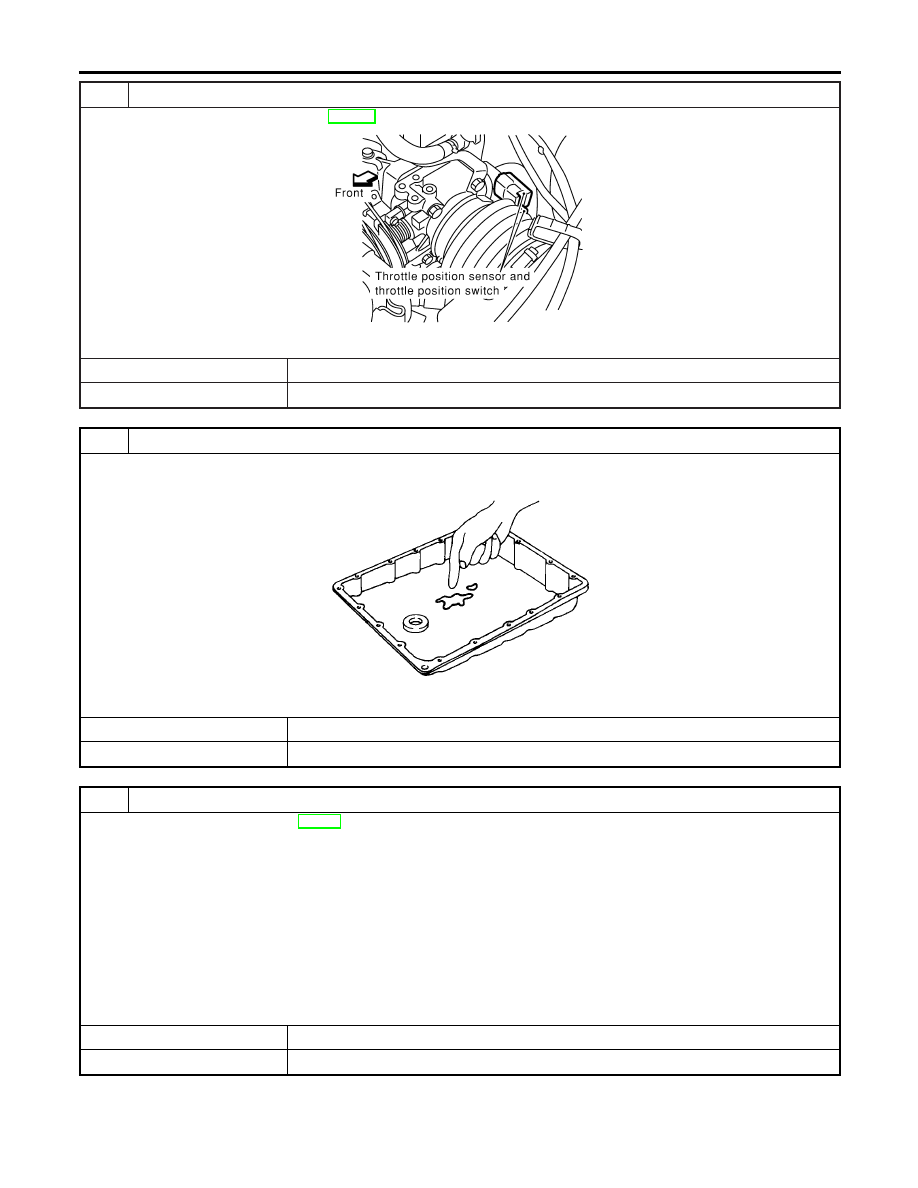

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-176, “DTC P0120 Throttle Position Sensor”.

SAT289K

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace throttle position sensor.

5

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-280.
2. Check the following items:

I

Shift valve A

I

Shift solenoid valve A

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check the following items:

I

Servo piston assembly

I

Brake band

I

Oil pump assembly

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

9. A/T Does Not Shift: D

1

→

D

2

or Does Not Kickdown: D

4

→

D

2

(Cont’d)
