Infiniti G35 (V35). Manual - part 685

RAX-12

REAR DRIVE SHAFT

6.

Remove snap ring, then remove ball cage/steel ball/inner race
assembly from shaft.

7.

Remove boot from shaft.

8.

Remove old grease on housing with paper towels.

Wheel Side

1.

Remove dust shield from drive shaft.

2.

Place shaft in a vise.

CAUTION:

When retaining drive shaft in a vise, always use copper or aluminum plates between vise and
shaft.

3.

Remove boot bands. Then remove boot from joint sub-assembly.

4.

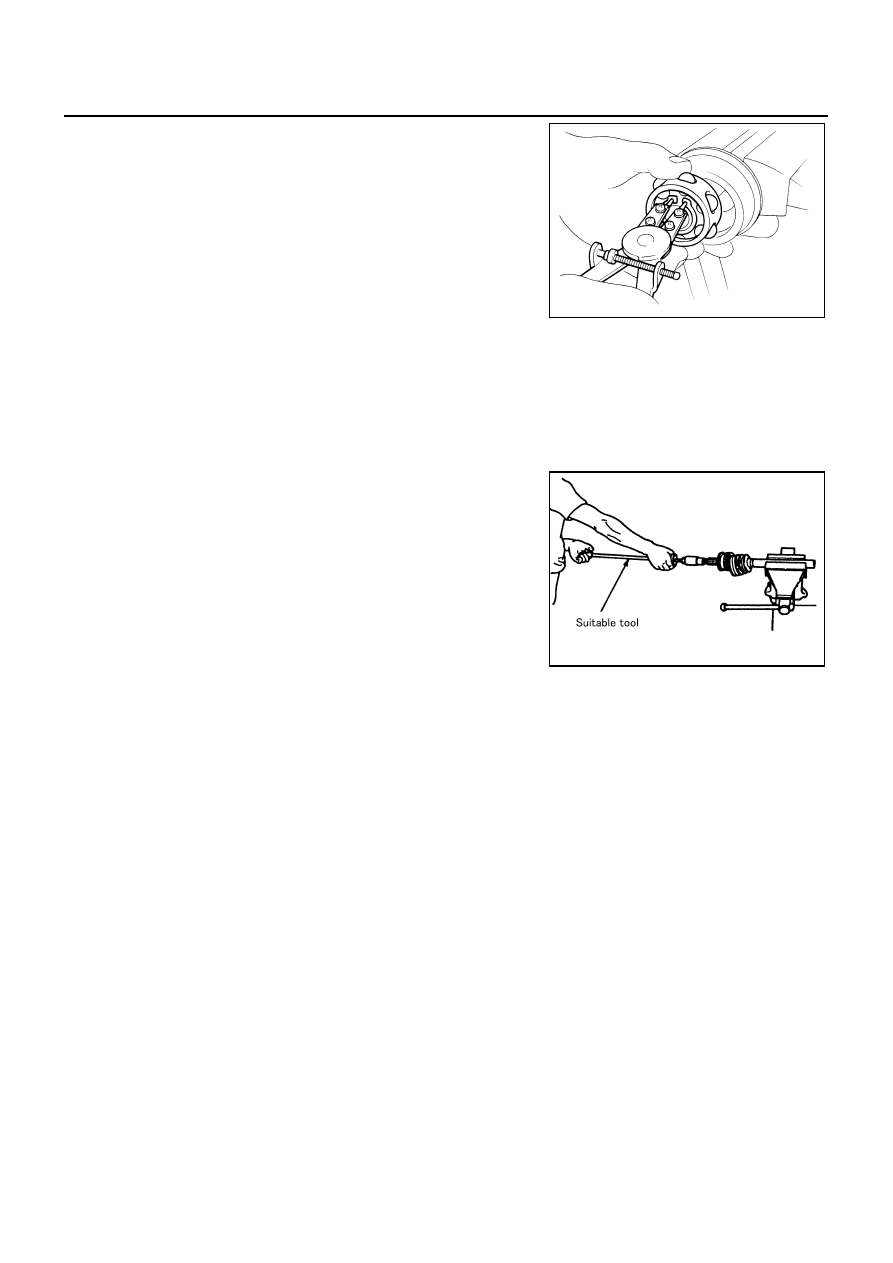

Screw a drive shaft puller 30 mm (1.18 in) or more into threaded
part of joint sub-assembly. Pull joint sub-assembly out of shaft.

CAUTION:

●

If joint sub-assembly cannot be removed after five or
more unsuccessful attempts, replace shaft and joint sub
assembly as a set.

●

Align sliding hammer and drive shaft and remove them
by pulling directly.

5.

Remove boot from shaft.

6.

Remove circular clip from shaft.

7.

While rotating ball cage, remove old grease on joint sub-assem-
bly with paper towels.

INSPECTION AFTER DISASSEMBLY
Shaft

Replace shaft if there is any runout, cracking, or other damage.

Joint Sub-Assembly (Wheel Side)

Check the following:

●

Joint sub-assembly for rough rotation and excessive axial looseness.

●

The inside of the joint sub-assembly for entry of foreign material.

●

Joint sub-assembly for compression scars, cracks, and fractures inside of joint sub-assembly.

Replace joint sub-assembly if there are any non-standard conditions of components.

Housing (Final drive side)

●

Make sure there are compression scars, cracks, factures or unusual wear of ball rolling surface.

●

Make sure there is no damage to shaft screws.

●

Make sure there is no deformation of boot installation parts.

Ball Cage

Make sure there are compression scars, cracks, factures of sliding surface.

Steel Ball

Make sure there are compression scars, cracks, factures or unusual wear.

Inner Race

●

Check ball sliding surface for compression scars, cracks or factures.

●

Make sure there is no damage to serrated part.

SFA514A

SDIA0606E

REAR DRIVE SHAFT

RAX-13

C

E

F

G

H

I

J

K

L

M

A

B

RAX

CAUTION:

If there are any irregular conditions in the component, replace with a new set of housing, ball
cage, steel ball and inner race.

ASSEMBLY
Rear Final Drive Side

1.

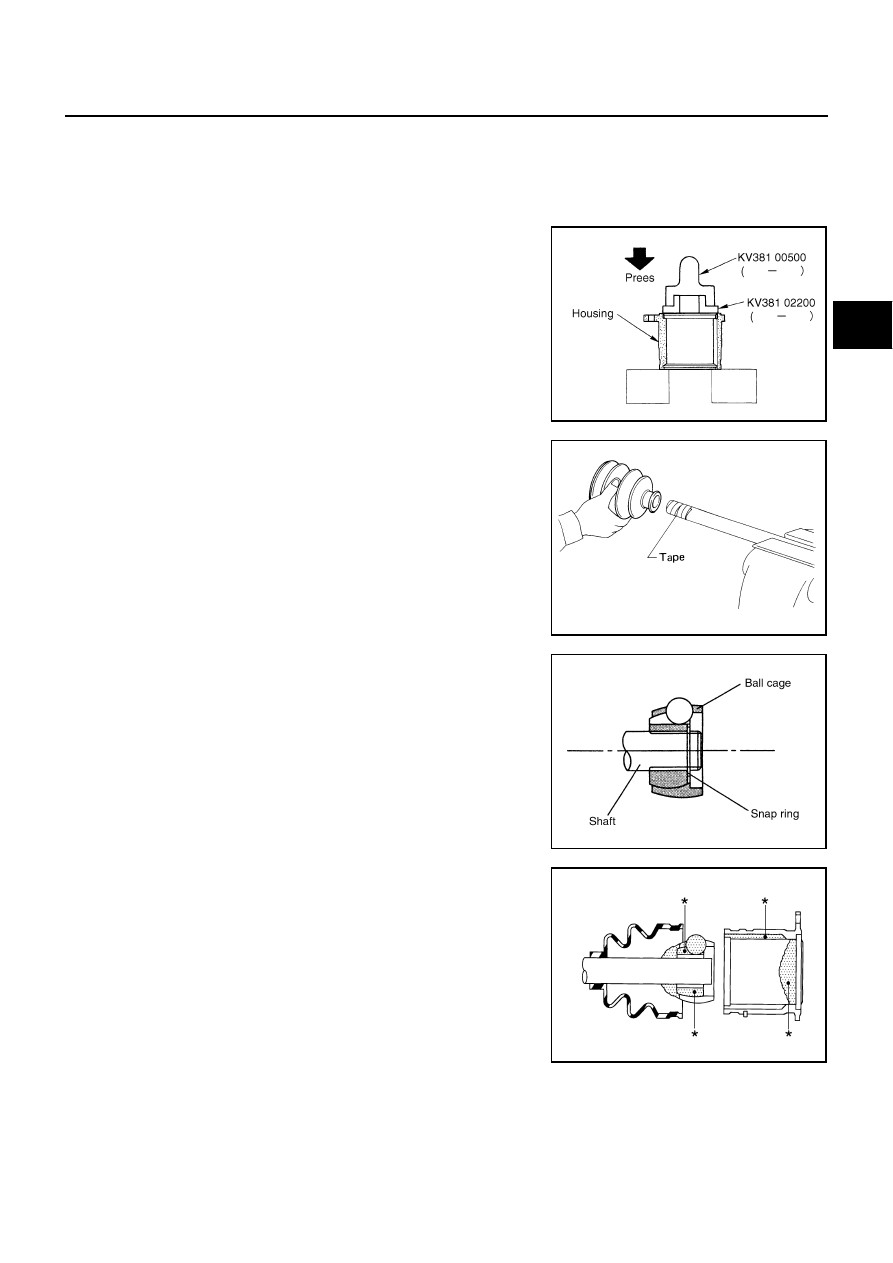

If plug has been removed, use a drift [SST] to press in a new
one.

CAUTION:

Do not reuse plug.

2.

Wrap serrated part of shaft with tape. Install boot band and boot
to shaft. Be careful not to damage boot.

CAUTION:

Do not reuse boot band and boot.

3.

Remove protective tape wrapped around serrated part of shaft.

4.

Install ball cage/steel ball/inner race assembly to shaft, and
secure them tightly with a snap ring.

CAUTION:

Do not reuse snap ring.

NOTE:
Ailing matching marks painted when ball cage/steel ball/inner
race assembly were removed.

5.

Apply the specified amount of grease (NISSAN genuine grease
or equivalent) onto housing (* point) and install it to shaft.

NOTE:
Align matching marks painted when housing were removed.

6.

Install stopper ring to housing.

7.

After installed, pull shaft to check engagement between joint
sub-assembly and stopper ring.

SDIA1153E

SFA800

SDIA1125E

Grease amount

: 124 – 134 g (4.37 – 4.73 oz)

SDIA2399E

RAX-14

REAR DRIVE SHAFT

8.

Install boot securely into grooves (indicated by * marks) shown
in the figure.

CAUTION:

If there is grease on boot mounting surfaces (indicated by *
marks) of shaft and housing, boot may come off. Remove
all grease from surfaces.

9.

Make sure boot installation length “L” is the length indicated
below. Insert a flat-bladed screwdriver or similar tool into smaller
side of boot. Bleed air from boot to prevent boot deformation.

CAUTION:

●

If the boot installation length is outside the standard, it may cause breakage in boot.

●

Be careful not to touch the inside of the boot with the tip of a flat-bladed screwdriver.

10. Secure big and small ends of boot with new boot bands as

shown in the figure.

11. After installing housing and shaft, rotate boot to check whether

or not the actual position is correct. If boot position is not correct,
secure boot with new boot band again.

12. Install dust cover to housing.

Wheel Side

1.

Apply the specified of grease amount grease (NISSAN genuine
grease or equivalent) into joint sub-assembly serration hole until
grease begins to ooze from ball groove and serration hole. After
insert grease, use a shop cloth to wipe off old grease that has
oozed out.

2.

Wrap serrated part of shaft with tape. Install boot band and boot
to shaft. Be careful not to damage boot.

3.

Remove protective tape wound around serrated part of shaft.

Boot installation length “L”

: 93.9 mm (3.697 in)

SDIA2488E

SFA395

SDIA1127E

SFA800

REAR DRIVE SHAFT

RAX-15

C

E

F

G

H

I

J

K

L

M

A

B

RAX

4.

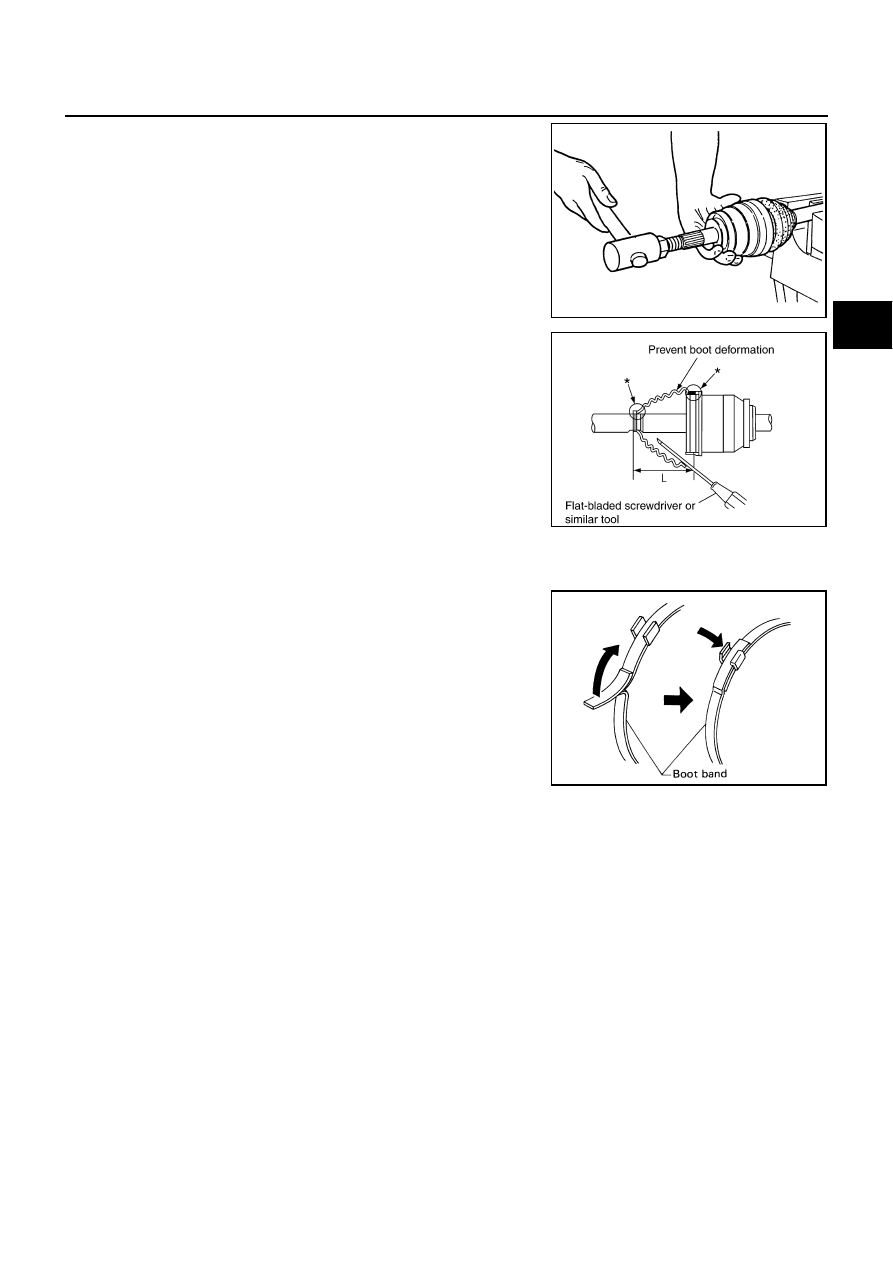

Attach circular clip to shaft. At this time, circular clip must fit
securely into shaft groove. Attach nut to joint sub-assembly. Use
a wooden hammer to press-fit.

5.

Apply the specified amount of grease (NISSAN genuine grease
or equivalent) listed below into housing from large end of boot.

6.

Install boot securely into grooves (indicated by * marks) shown
in the figure.

CAUTION:

If there is grease on boot mounting surfaces (indicated by *
marks) of shaft and housing, boot may come off. Remove
all grease from surfaces.

7.

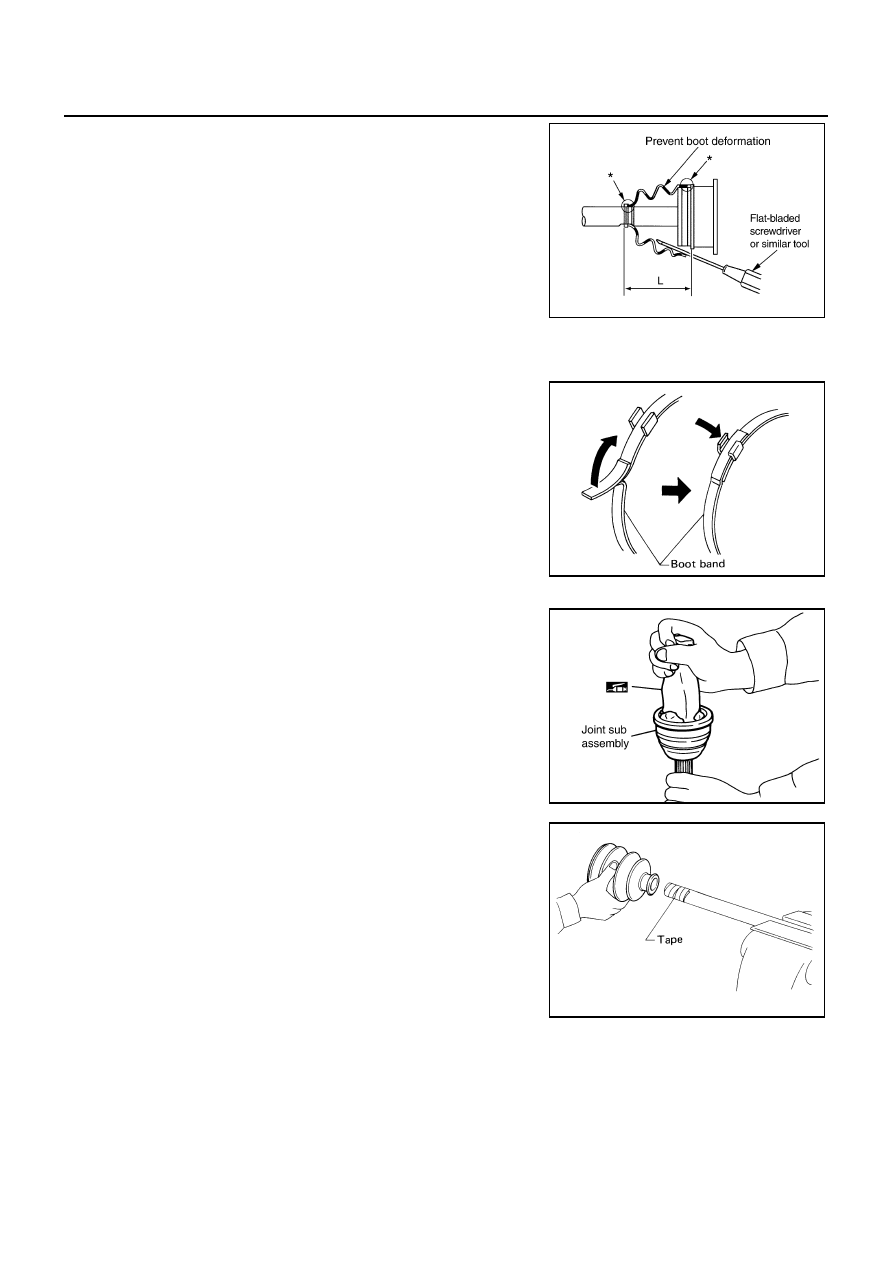

Make sure boot installation length “L” is the length indicated
below. Insert a flat-bladed screwdriver or similar tool into smaller
side of boot. Bleed air from boot to prevent boot deformation.

CAUTION:

●

If the boot installation length is outside the standard, it may cause breakage in boot.

●

Be careful not to touch the inside of the boot with the tip of a flat-bladed screwdriver.

8.

Secure big and small ends of boot with new boot bands as
shown in the figure.

9.

After installing joint sub-assembly and shaft, rotate boot to check
whether or not the actual position is correct. If boot position is
not correct, secure boot with new boot bands again.

Grease amount

: 86 – 96 g (3.03 – 3.39 oz)

RAC0049D

Boot installation length “L”

: 97.0 mm (3.819 in)

SDIA2491E

SFA395
