PS-34

POWER STEERING OIL PUMP

Flow Control Valve Assembly Inspection

●

Check flow control valve assembly for damage. If any damage is found, replace it with new one.

ASSEMBLY

NOTE:
Fix oil pump in vise as occasion demands.

CAUTION:

When retaining drive shaft in a vise, always use copper or aluminum plates between vise and shaft.

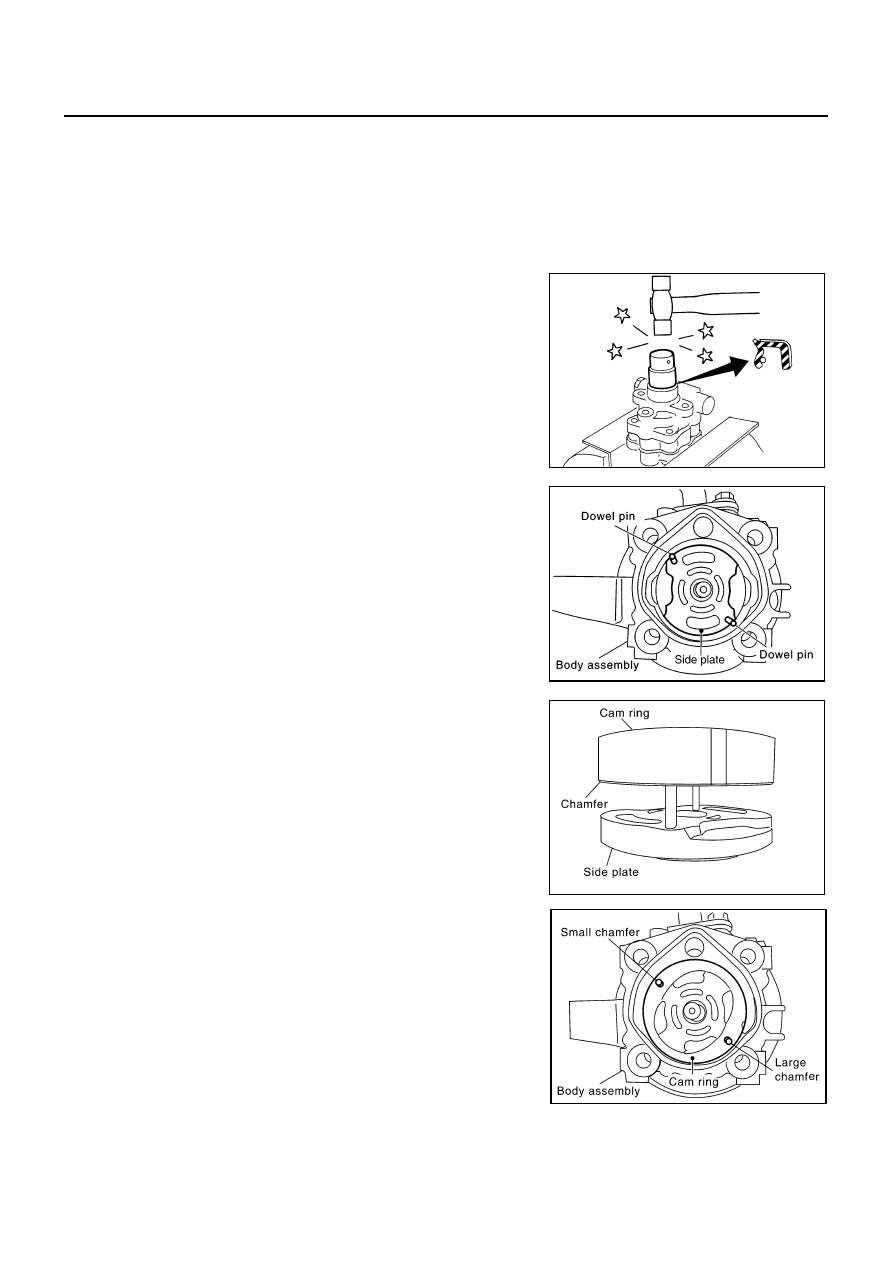

1.

Apply a coat of Multi-purpose grease or equivalent to oil seal lip
and to the circumference of oil seal. Using proper tool such as
hand press machine, install it to the body assembly.

2.

Install shaft kit to body assembly.

3.

Apply a coat of NISSAN PSF or equivalent to O-ring B and O-
ring C, then install O-ring B and O-ring C to body assembly.

4.

Set dowel pin at the illustration position (The position is the
same regardless of right or left direction), and install side plate to
body assembly.

5.

Install cam ring on side plate as follows;

●

Turn chamfered edge side of cam ring to side plate as shown
in the figure.

●

Position large chamfered side of cam ring as shown in the fig-
ure.

SST038A

SGIA0171E

SGIA0172E

SGIA0173E

POWER STEERING OIL PUMP

PS-35

C

D

E

F

H

I

J

K

L

M

A

B

PS

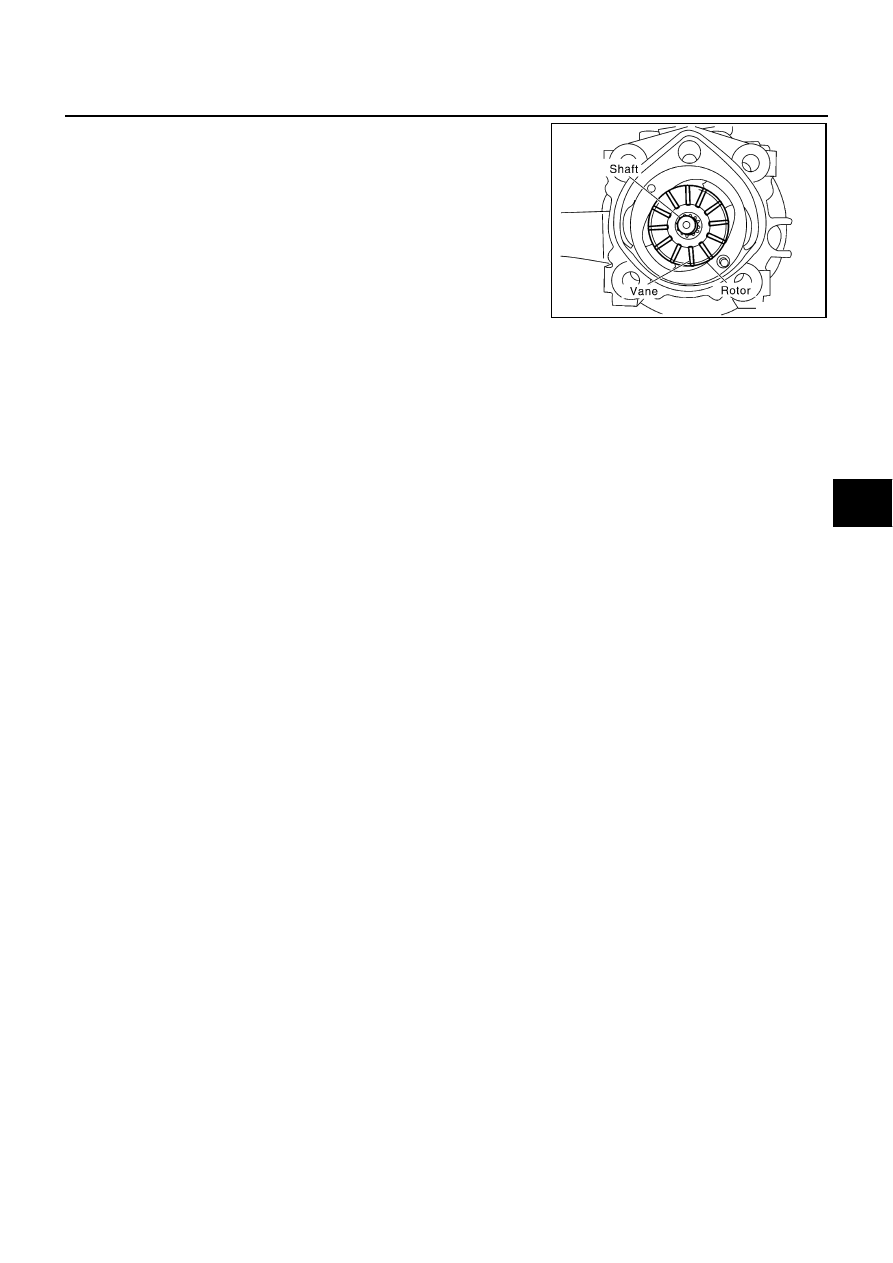

6.

Install rotor to shaft of shaft kit (rotor direction is the same
regardless of the front and back).

7.

Install vane to rotor (vane direction is the same regardless of
inside and outside).

8.

Install rotor snap ring to shaft of shaft kit.

CAUTION:

Be careful not to damage rotor and pulley shaft.

9.

Apply a coat of NISSAN PSF or equivalent to O-ring A, then
install O-ring A to body assembly.

10. Attach cover assembly to body assembly and tighten fixing bolts

diagonally at the specified torque.

11. Install flow control valve assembly, relief valve assembly and flow control valve spring to body assembly.

12. Apply a coat of NISSAN PSF or equivalent to O-ring D and install to plug, then tighten plug at the specified

torque.

13. Apply a coat of NISSAN PSF or equivalent to O-ring E and install O-ring E to suction connector assembly,

then install suction connector to body assembly.

14. Install bracket to body assembly, and tighten mounting bolts at the specified torque.

SGIA0174E

PS-36

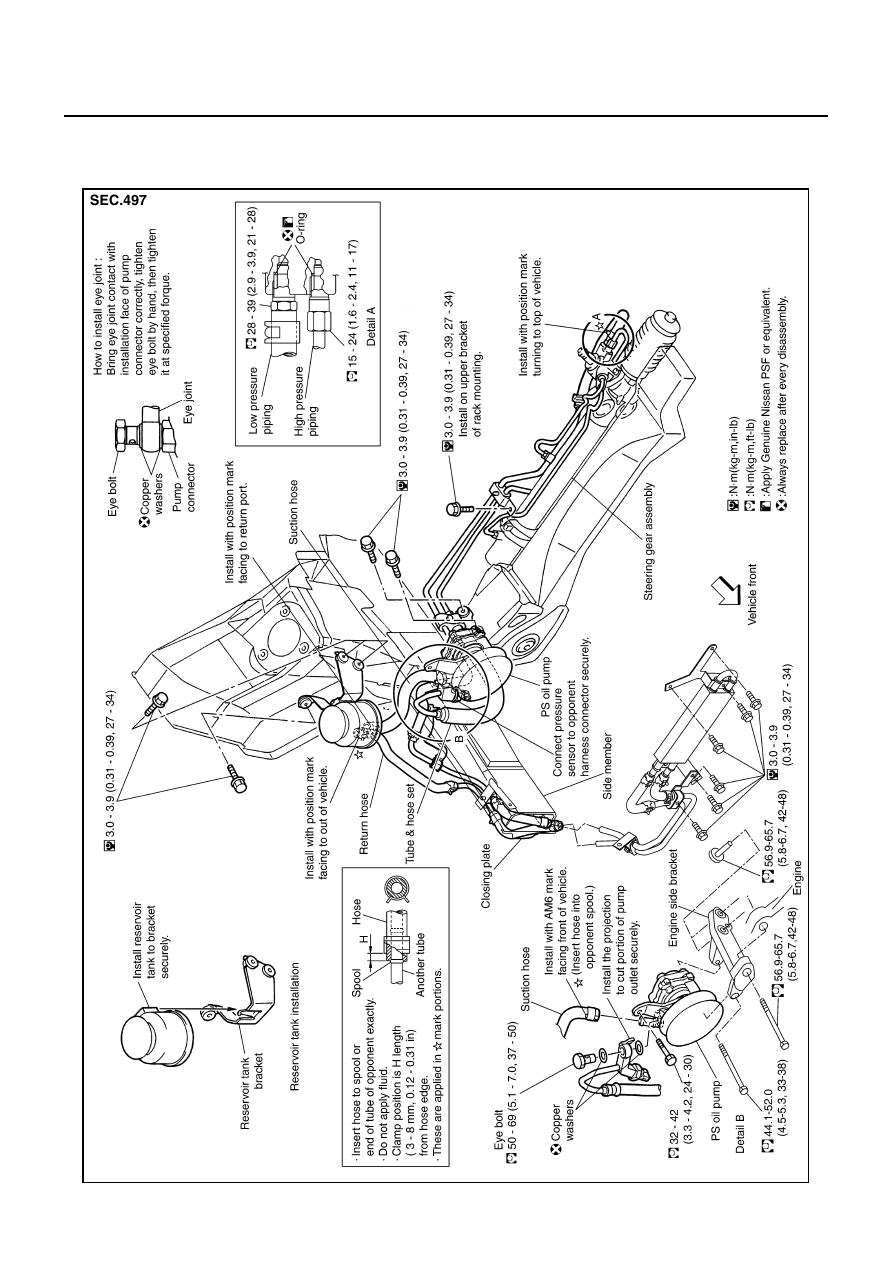

HYDRAULIC LINE

HYDRAULIC LINE

PFP:49721

Removal and Installation

NGS0001B

COMPONENTS

SGIA0737E

SERVICE DATA AND SPECIFICATIONS (SDS)

PS-37

C

D

E

F

H

I

J

K

L

M

A

B

PS

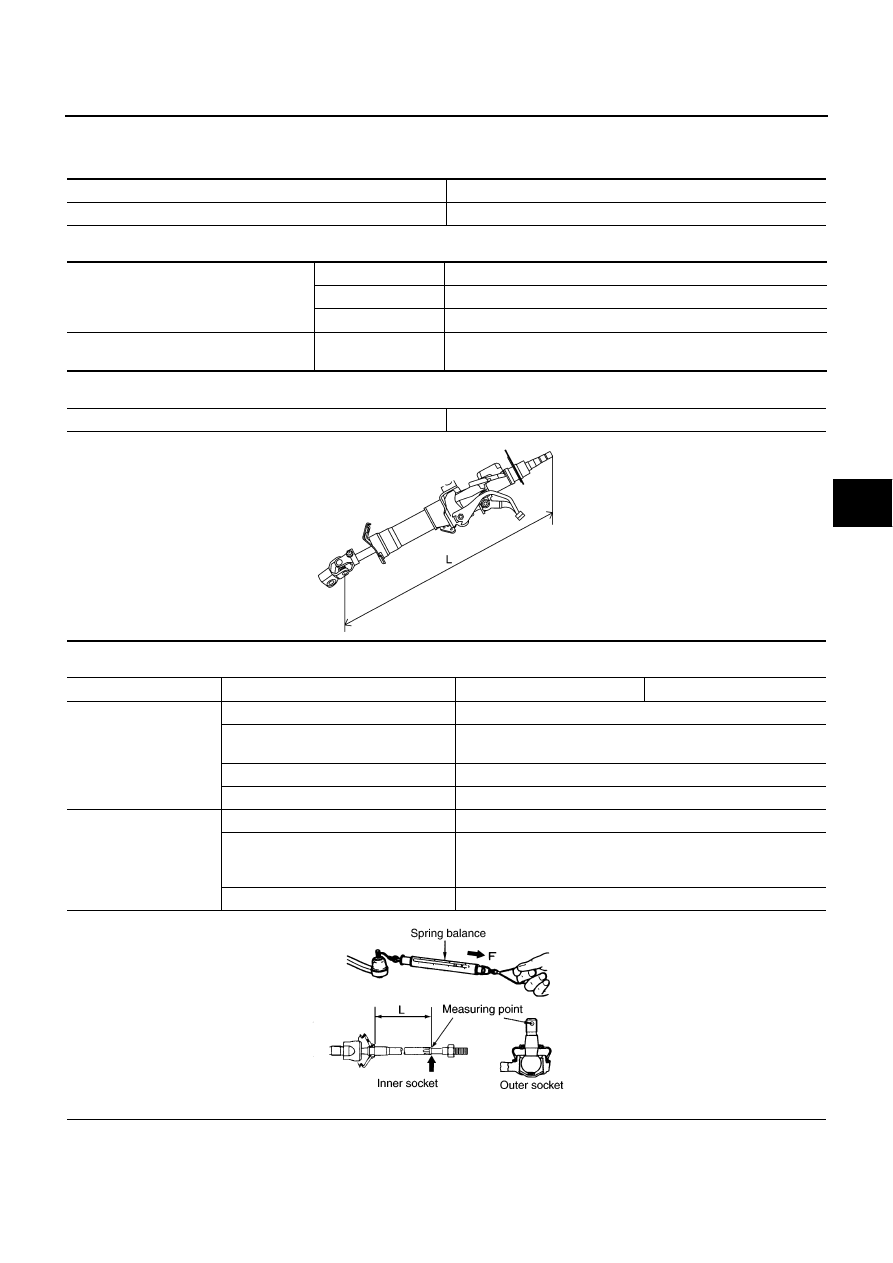

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Steering Wheel

NGS0001C

Steering Angle

NGS0001D

Steering Column

NGS0001E

Steering Outer Socket and Inner Socket

NGS0001F

End play of the axle direction for steering wheel

0 mm (0 in)

Steering wheel play on the outer circumference

0 - 35 mm (0 - 1.38 in) or less

Inner wheel
Degree minute (Decimal degree)

Minimum

35

°

 45

′

 (35.8

°

)

Nominal

38

°

 45

′

 (38.8

°

)

Maximum

39

°

 45

′

 (39.8

°

)

Outer wheel
Degree minute (Decimal degree)

Nominal

30

°

 45

′

 (30.8

°

)

Steering column length “L”

548 mm (21.57 in)

SGIA0556E

Steering gear type

PR26AF (with EPS)

PR26AD (without EPS)

Outer socket ball joint

Swing torque

0.3 - 2.9 N·m (0.03 - 0.29 kg-m, 3 - 25 in-lb)

Measurement on spring balance
· Measuring point: stud cotter pin hole)

4.42 - 42.7 N (0.5 - 4.4 kg, 1 - 10 lb)

Rotating torque

0.3 - 2.9 N·m (0.03 - 0.29 kg-m, 3 - 25 in-lb)

Axial end play

0.5 mm (0.020 in) or less

Inner socket ball joint

Swinging torque

1.0 - 7.8 N·m (0.11 - 0.79 kg-m, 9 - 69 in-lb)

Measurement on spring balance
· Measuring point: L mark see below
L=48.5 mm (1.91 in)

10 - 78 N (1 - 8 kg, 2 - 18 lb)

Axial end play

0.2 mm (0.008 in) or less

SGIA0493E
