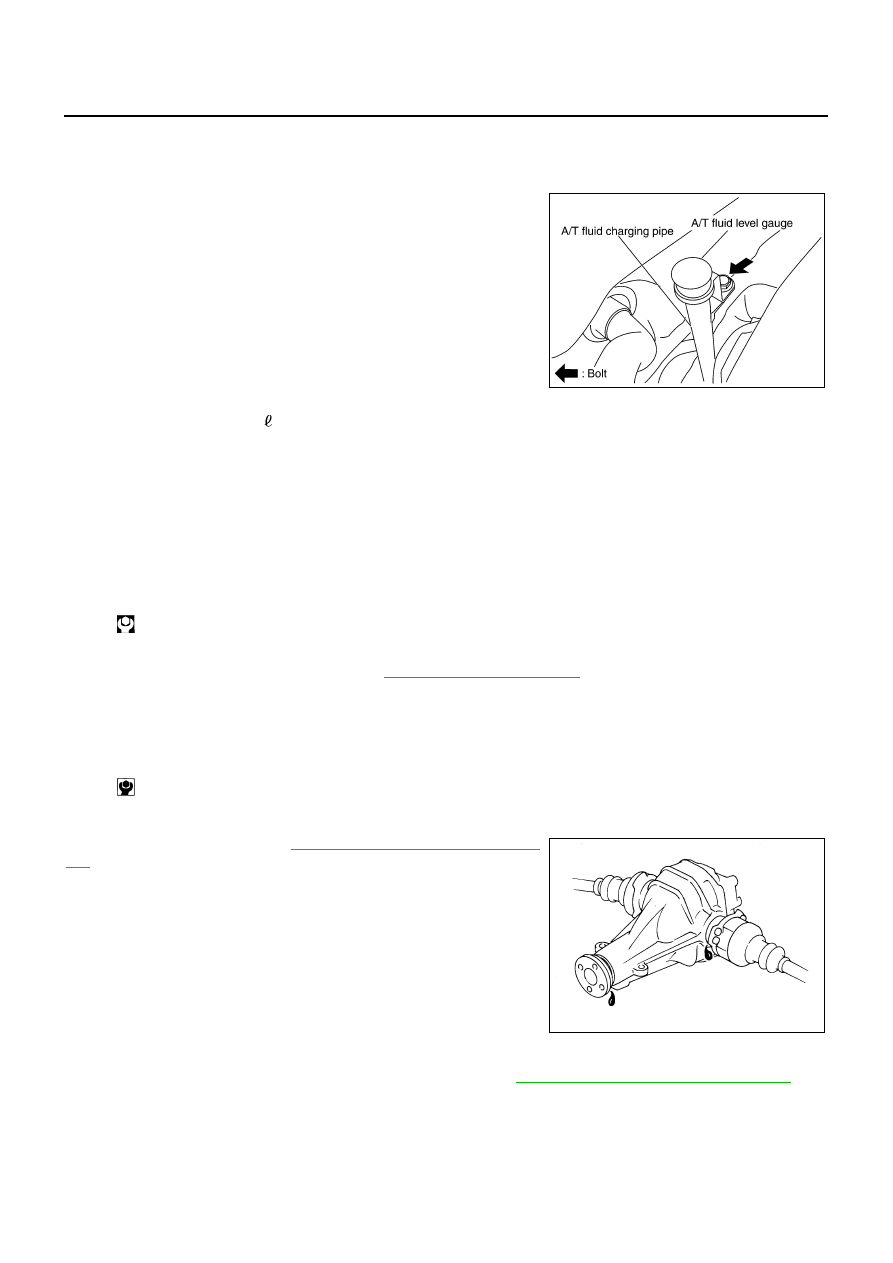

MA-22

CHASSIS AND BODY MAINTENANCE

Changing A/T Fluid

NLS0001U

1.

Warm up ATF.

2.

Stop engine.

3.

Loosen the level gauge bolt.

4.

Drain ATF from drain plug and refill with new ATF. Always refill
same volume with drained fluid.

●

To replace the ATF, pour in new fluid at the charging pipe with
the engine idling and at the same time drain the old fluid from
the radiator cooler hose return side.

●

When the color of the fluid coming out is about the same as
the color of the new fluid, the replacement is complete. The
amount of new transmission fluid to use should be 30 to 50%
increase of the stipulated amount.

CAUTION:

●

Use only Genuine NISSAN Matic J ATF. Do not mix with other fluid.

●

Using automatic transmission fluid other than Genuine NISSAN Matic J ATF will cause deterio-
ration in driveability and automatic transmission durability, and may damage the automatic
transmission, which is not covered by the warranty.

●

When filling ATF, take care not to scatter heat generating parts such as exhaust.

●

Do not reuse drain plug gasket.

5.

Run engine at idle speed for 5 minutes.

6.

Check fluid level and condition. Refer to

AT-12, "Checking A/T Fluid"

 . If fluid is still dirty, repeat step 2.

through 5.

7.

Install the removed A/T fluid level gauge in the A/T fluid charging pipe.

8.

Tighten the level gauge bolt.

Checking Differential Gear Oil

NLS0001V

Check for oil leakage. Refer to

RFD-9, "Checking Differential Gear

Oil"

 .

Changing Differential Gear Oil

NLS0001W

1.

Drain oil from drain plug and refill with new gear oil. Refer to

RFD-9, "Changing Differential Gear Oil"

 .

A/T fluid: Genuine NISSAN Matic J ATF

Fluid capacity: 10.3  (10-7/8 US qt, 9-1/8 lmp qt)

Drain plug:

 : 34 N·m (3.5 kg-m, 25 ft-lb)

Level gauge bolt:

 : 5.1 N·m (0.52 kg-m, 45 in-lb)

SCIA4738E

SMA012C

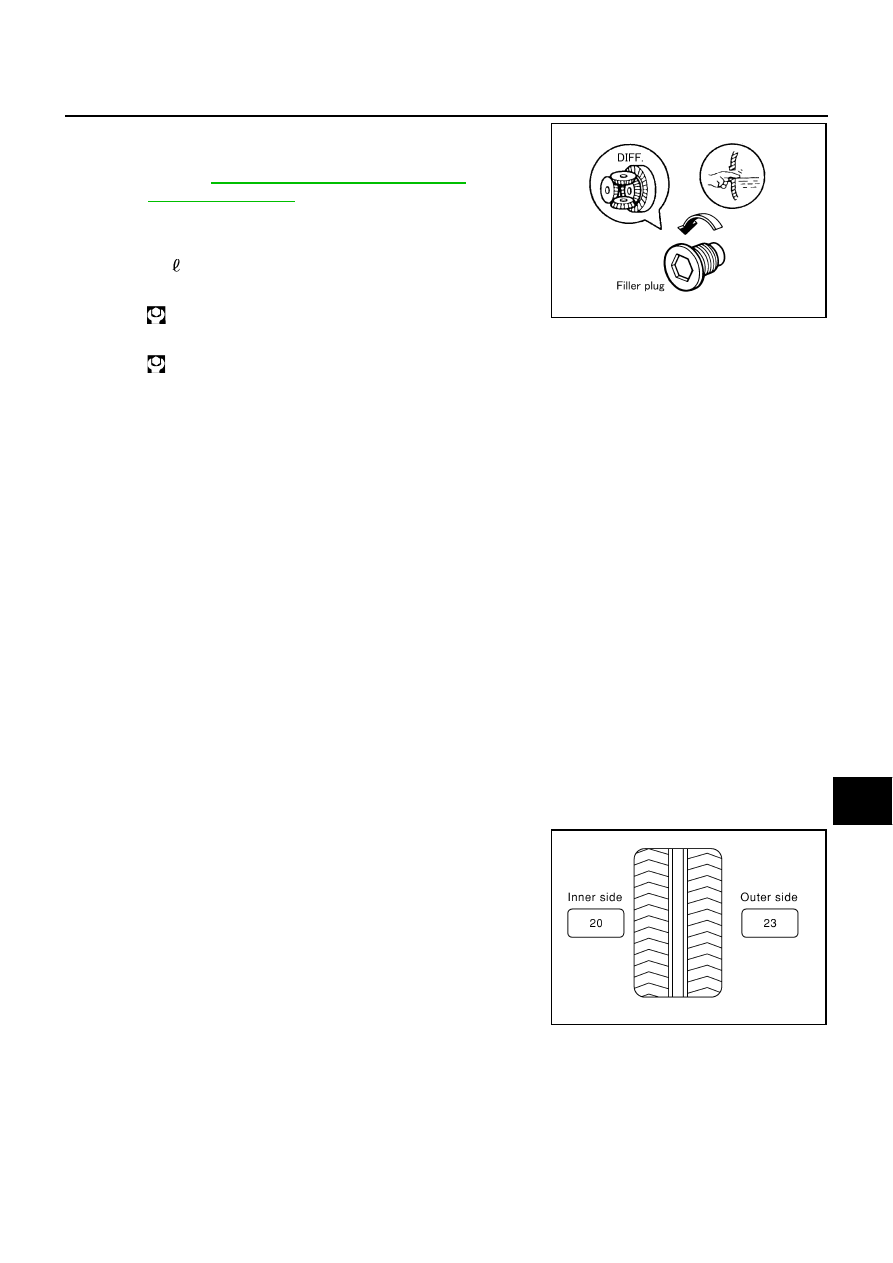

CHASSIS AND BODY MAINTENANCE

MA-23

C

D

E

F

G

H

I

J

K

M

A

B

MA

2.

Check oil level.

CAUTION:

Gaskets are not reusable. Never reuse them.

Balancing Wheels (Bonding Weight Type)

NLS0001X

REMOVAL

1.

Remove inner and outer balance weights from the road wheel.

CAUTION:

Be careful not to scratch the road wheel during removal.

2.

Using releasing agent, remove double-faced adhesive tape from the road wheel.

CAUTION:

●

Be careful not to scratch the road wheel during removal.

●

After removing double-faced adhesive tape, wipe clean traces of releasing agent from the road
wheel.

WHEEL BALANCE ADJUSTMENT

●

If a tire balance machine has adhesion balance weight mode settings and drive-in weight mode setting,
select and adjust a drive-in weight mode suitable for road wheels.

1.

Set road wheel on wheel balancer using the center hole as a guide. Start the tire balance machine.

2.

When inner and outer unbalance values are shown on the tire balance machine indicator, multiply outer
unbalance value by 5/3 to determine balance weight that should be used. Select the outer balance weight
with a value closest to the calculated value above and install it to the designated outer position of, or at the
designated angle in relation to the road wheel.

CAUTION:

●

Do not install the inner balance weight before installing the outer balance weight.

●

Before installing the balance weight, be sure to clean the
mating surface of the road wheel.

Indicated unbalance value

×

 5/3 = balance weight to be installed

Calculation example:
23 g (0.81 oz)

×

 5/3 = 38.33 g (1.35 oz) = 40 g (1.41 oz) balance

weight (closer to calculated balance weight value)
Note that balance weight value must be closer to the calculated
balance weight value.
Example:
37.4 = 35 g (1.23 oz)
37.5 = 40 g (1.41 oz)

Oil grad and Viscosity:

Refer to

MA-10, "RECOMMENDED FLUIDS

AND LUBRICANTS"

 .

Capacity:

R200, R200V

1.4  (3 US pt, 2 - 1/2 lmp pt)

Filler plug:

 : 34.5 N·m (3.5 kg-m, 25 ft-lb)

Drain plug:

 : 34.5 N·m (3.5 kg-m, 25 ft-lb)

SDIA1151E

SMA054D

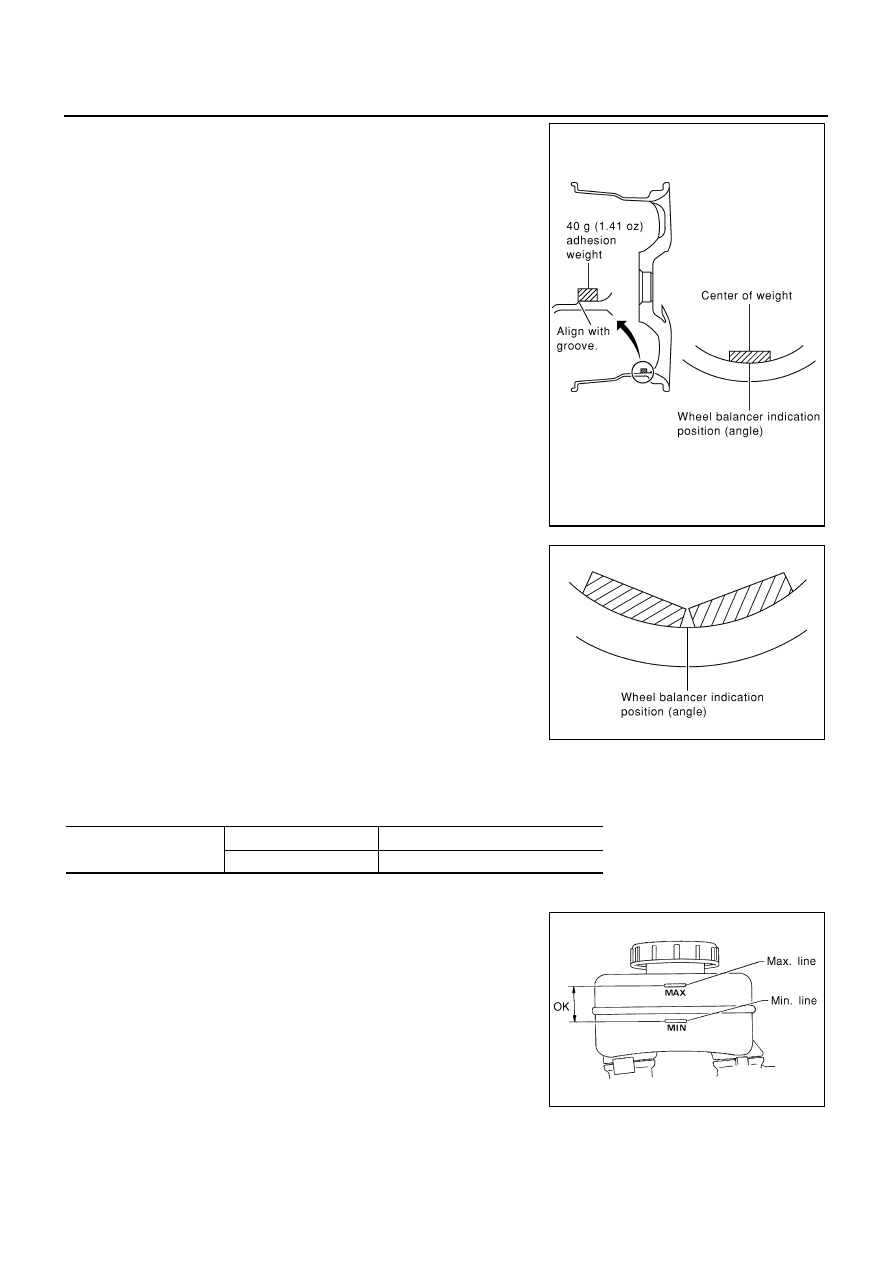

MA-24

CHASSIS AND BODY MAINTENANCE

a.

Install balance weight in the position shown in the figure at right.

b.

When installing balance weight to road wheels, set it into the
grooved area on the inner wall of the road wheel as shown in the
figure so that the balance weight center is aligned with the tire
balance machine indication position (angle).

CAUTION:

●

Always use genuine NISSAN adhesion balance weights.

●

Balance weights are unreusable; always replace with new
ones.

●

Do not install more than three sheets of balance weight.

c.

If calculated balance weight value exceeds 50 g (1.76 oz), install
two balance weight sheets in line with each other (as shown in
the figure).

CAUTION:

Do not install one balance weight sheet on top of another.

3.

Start wheel balancer again.

4.

Install drive-in balance weight on inner side of road wheel in the
wheel balancer indication position (angle).

CAUTION:

Do not install more than two balance weights.

5.

Start wheel balancer. Make sure that inner and outer residual
unbalance values are 5 g (0.17 oz) each or below.

●

If either residual unbalance value exceeds 5 g (0.17 oz), repeat installation procedures.

Wheel balance (Maximum allowable unbalance):

Checking Brake Fluid Level and Leaks

NLS0001Y

●

If fluid level is extremely low, check brake system for leaks.

SEIA0166E

Maximum allowable
unbalance

Dynamic (At rim flange)

Less than 5 g (0.17 oz) (one side)

Static (At rim flange)

Less than 10 g (0.35 oz)

SMA056D

SBR451D

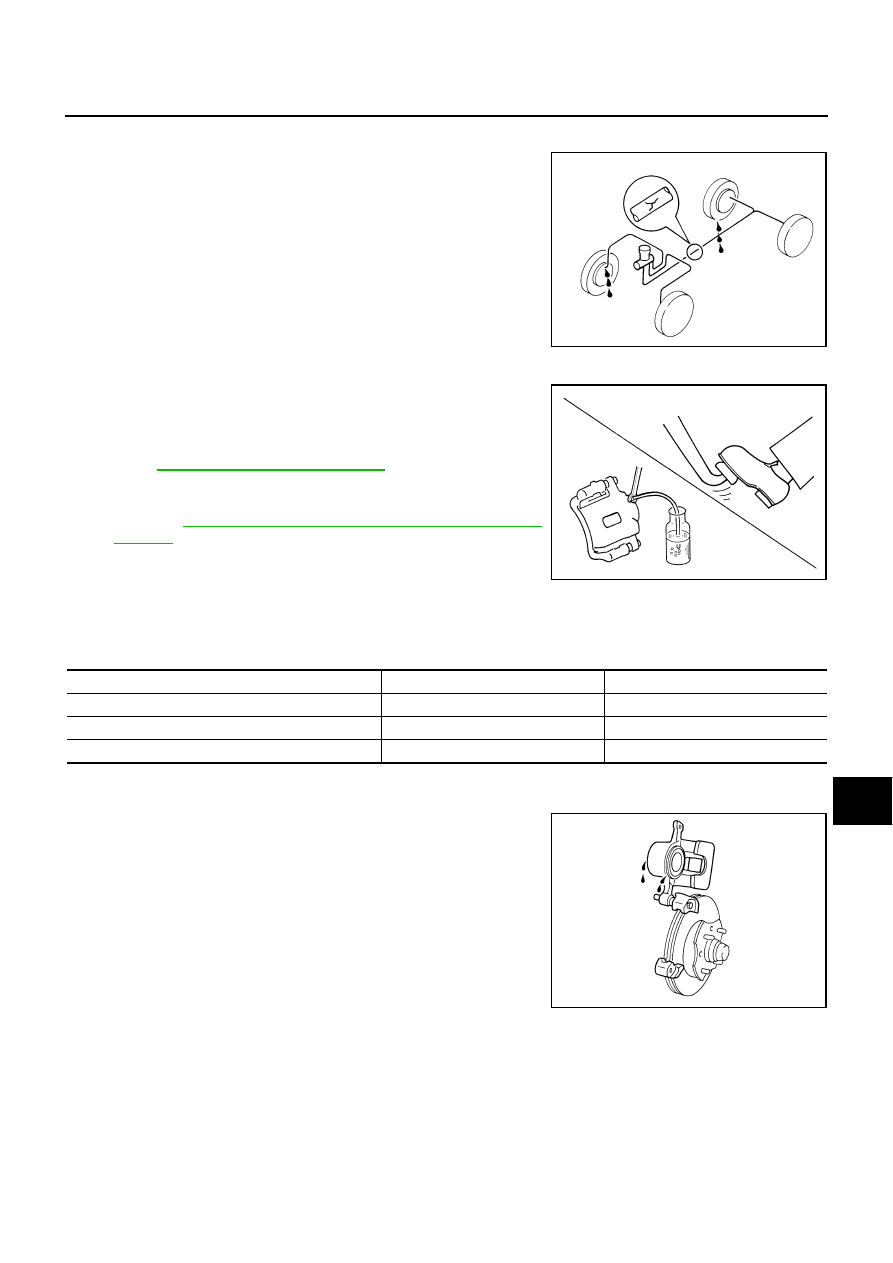

CHASSIS AND BODY MAINTENANCE

MA-25

C

D

E

F

G

H

I

J

K

M

A

B

MA

Checking Brake Lines and Cables

NLS0001Z

●

Check brake fluid lines and parking brake cables for improper
attachment, leaks, chafing, abrasions, deterioration, etc.

Changing Brake Fluid

NLS00020

1.

Drain brake fluid from each bleed valve.

2.

Refill until new brake fluid comes out from each bleed valve.
Use same procedure as in bleeding hydraulic system to refill
brake fluid.
Refer to

BR-10, "Bleeding Brake System"

●

Refill with recommended Genuine Brake Fluid or equivalent
DOT 3 (US FMVSS No. 116).
Refer to

MA-10, "RECOMMENDED FLUIDS AND LUBRI-

CANTS"

 .

●

Never reuse drained brake fluid.

●

Be careful not to splash brake fluid on painted areas.

Checking Disc Brake

NLS00021

ROTOR

Check condition, wear, and damage.

CALIPER

●

Check for leakage.

SBR389C

SBR419C

Front

Rear

Standard thickness

28.0 mm (1.102 in)

16.0 mm (0.630 in)

Runout limit

0.035 mm (0.0014 in)

0.055 mm (0.0022 in)

Repair limit thickness

26.0 mm (1.024 in)

14.0 mm (0.551 in)

SMA922A
