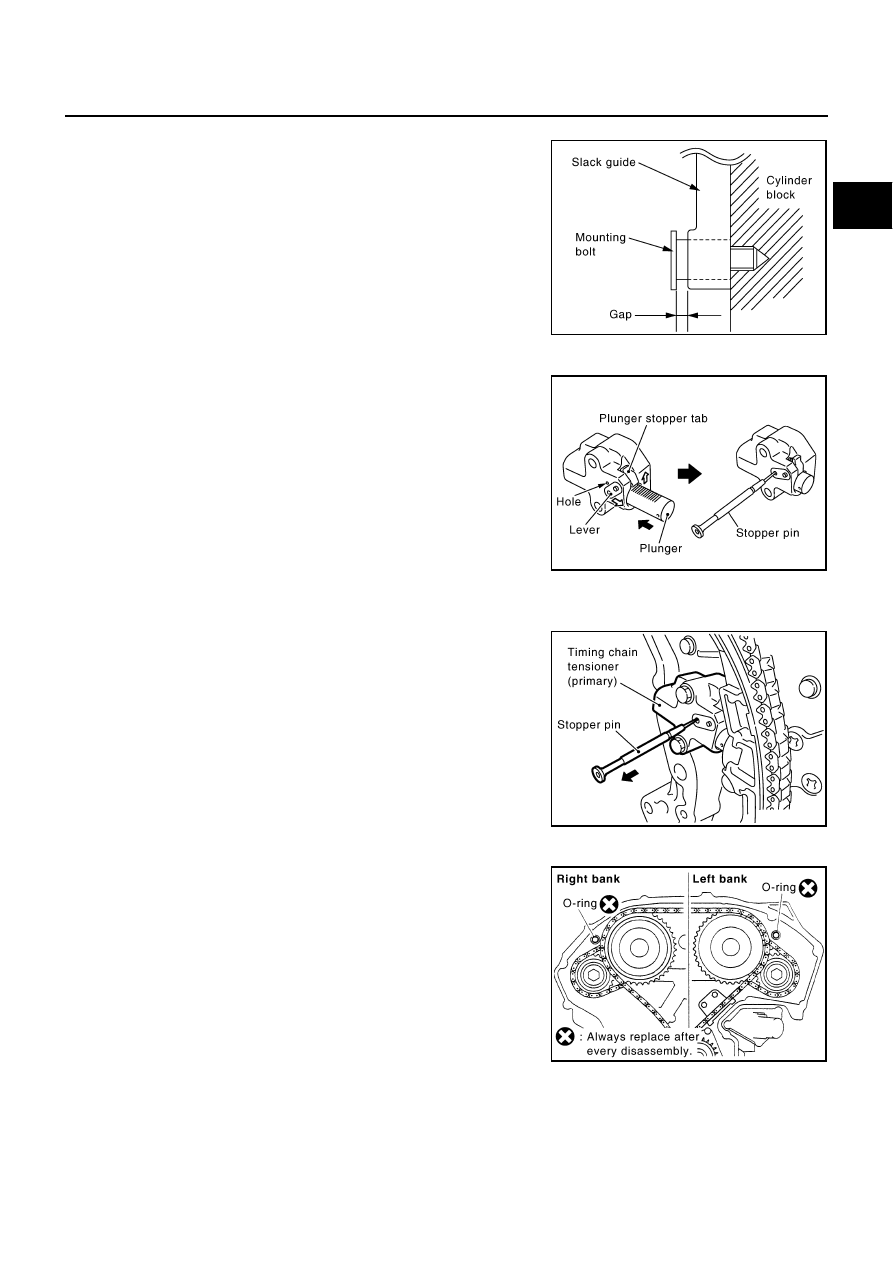

TIMING CHAIN

EM-95

C

D

E

F

G

H

I

J

K

L

M

A

EM

CAUTION:

Do not overtighten slack guide mounting bolts. It is normal
for a gap to exist under the bolt seats when mounting bolts
are tightened to specification.

9.

Install the timing chain tensioner (primary) with the following procedure:

a.

Pull plunger stopper tab up (or turn lever downward) so as to
remove plunger stopper tab from the ratchet of plunger.

NOTE:
Plunger stopper tab and lever are synchronized.

b.

Push plunger into the inside of tensioner body.

c.

Hold plunger in the fully compressed position by engaging
plunger stopper tab with the tip of ratchet.

d.

To secure lever, insert stopper pin through hole of lever into ten-
sioner body hole.

●

The lever parts and the tab are synchronized. Therefore, the
plunger will be secured under this condition.

NOTE:
Figure shows the example of 1.2 mm (0.047 in) diameter thin screwdriver being used as the stopper pin.

e.

Install timing chain tensioner (primary).

●

Remove any dirt and foreign materials completely from the
back and the mounting surfaces of timing chain tensioner (pri-
mary).

f.

Pull out stopper pin after installing, and then release plunger.

10. Make sure again that the mating marks on sprockets and timing chain have not slipped out of alignment.

11. Install new O-rings on rear timing chain case.

12. Install new front oil seal on front timing chain case.

●

Apply new engine oil to both oil seal lip and dust seal lip.

PBIC2633E

PBIC3568E

PBIC3569E

PBIC2548E

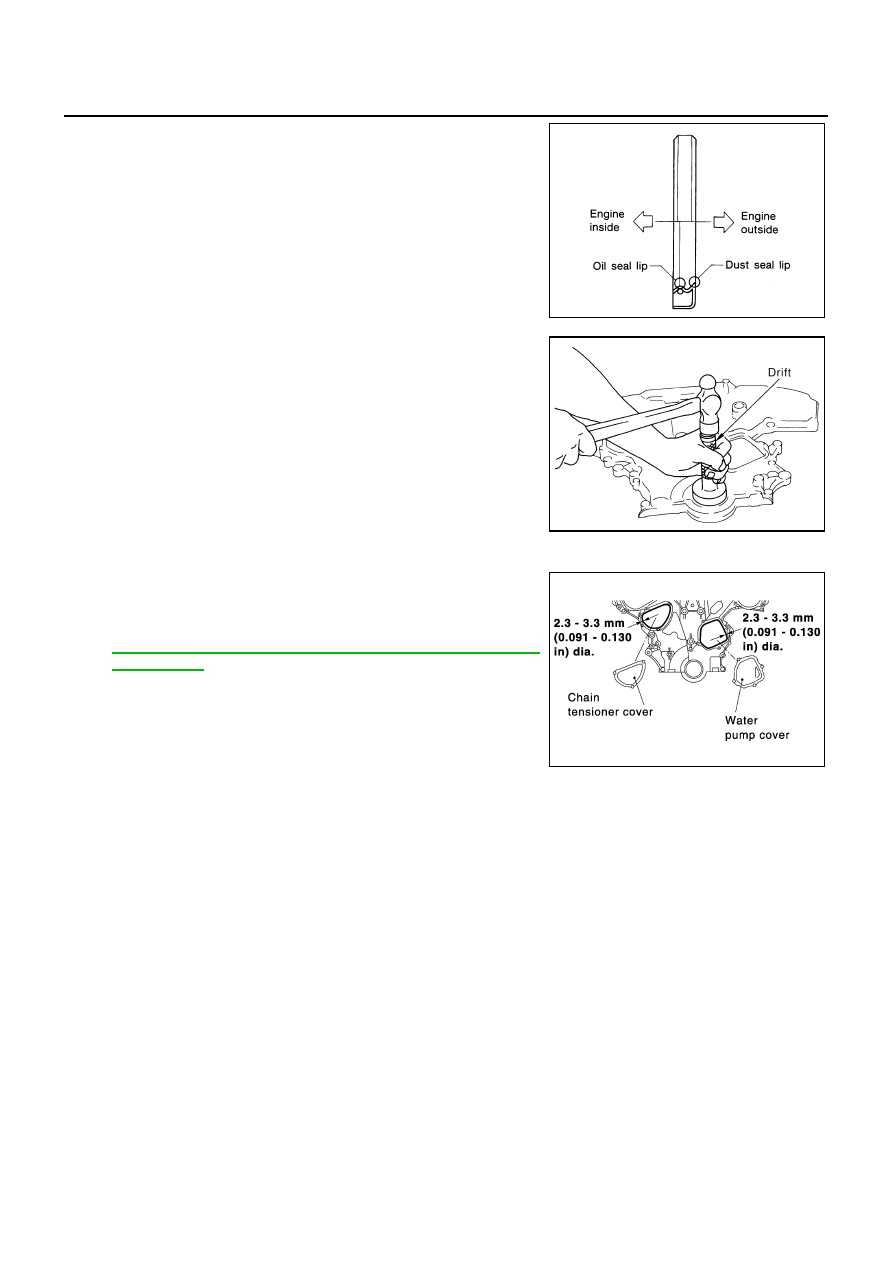

EM-96

TIMING CHAIN

●

Install it so that each seal lip is oriented as shown in the fig-
ure.

●

Using suitable drift, press-fit oil seal until it becomes flush with
front timing chain case end face.

●

Make sure the garter spring is in position and seal lip is not
inverted.

13. Install water pump cover and chain tensioner cover to front timing chain case.

●

Apply a continuous bead of liquid gasket with tube presser
[SST: WS39930000 (

—

)] to front timing chain case as

shown in the figure.
Use Genuine RTV Silicone Sealant or equivalent. Refer to

GI-46, "RECOMMENDED CHEMICAL PRODUCTS AND
SEALANTS"

 .

14. Install front timing chain case as follows:

SEM715A

PBIC0790E

SEM744GA

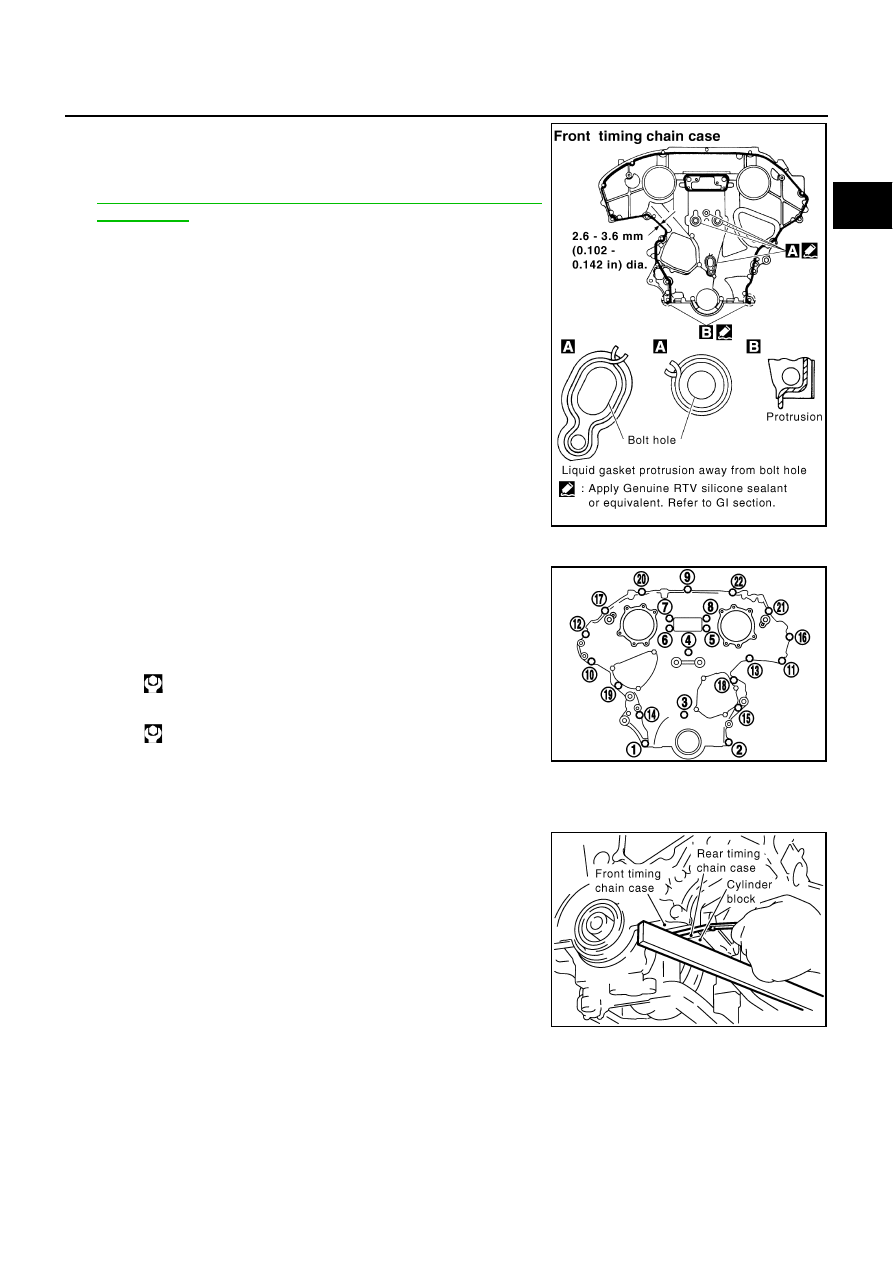

TIMING CHAIN

EM-97

C

D

E

F

G

H

I

J

K

L

M

A

EM

a.

Apply a continuous bead of liquid gasket with tube presser [SST:
WS39930000 (

—

)] to front timing chain case back side as

shown in the figure.
Use Genuine RTV Silicone Sealant or equivalent. Refer to

GI-46, "RECOMMENDED CHEMICAL PRODUCTS AND
SEALANTS"

 .

b.

Install front timing chain case as to fit its dowel pin hole together dowel pin on rear timing chain case.

c.

Tighten mounting bolts to the specified torque in numerical order
as shown in the figure.

●

There are two types of mounting bolts. Refer to the following
for locating bolts.

d.

After all bolts are tightened, retighten them to the specified
torque in numerical order shown in the figure.

CAUTION:

Be sure to wipe off any excessive liquid gasket leaking on surface mating with oil pan (upper).

e.

After installing front timing chain case, check the surface height
difference between the following parts on the oil pan (upper)
mounting surface.

●

If not within standard, repeat the installation procedure.

15. Install right and left intake valve timing control covers as follows:

a.

Install new seal rings in shaft grooves.

PBIC2658E

M8 bolts

: 1, 2

 : 25.5 - 31.3 N·m (2.6 - 3.2 kg-m, 19 - 23 ft-lb)

M6 bolts

: Except the above

 : 11.7 - 13.7 N·m (1.2 - 1.4 kg-m, 9 - 10 ft-lb)

Standard

Front timing chain case to rear timing chain case:

–0.14 to 0.14 mm (–0.0055 to 0.0055 in)

KBIA1303E

SEM943G

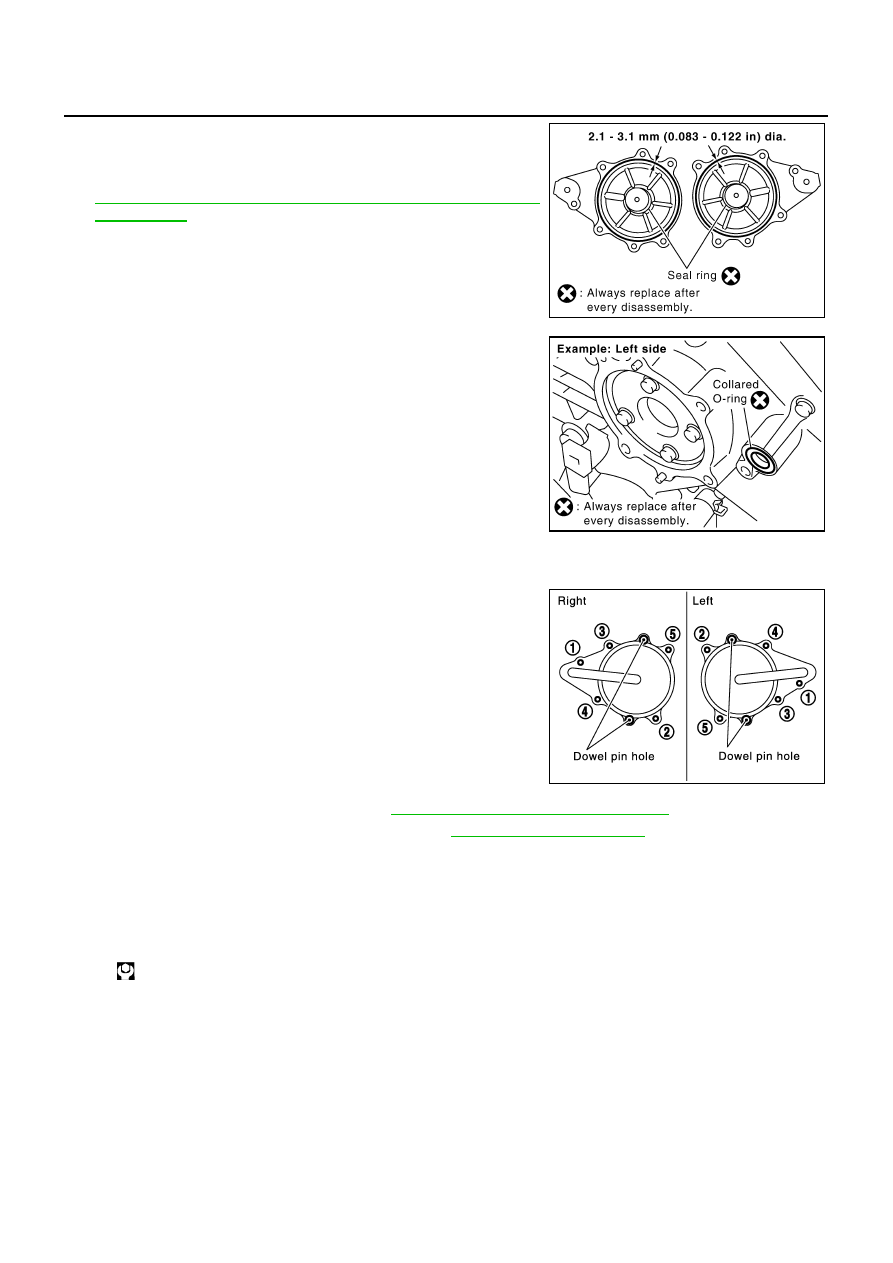

EM-98

TIMING CHAIN

b.

Apply a continuous bead of liquid gasket with tube presser [SST:
WS39930000 (

—

)] to intake valve timing control covers as

shown in the figure.
Use Genuine RTV Silicone Sealant or equivalent. Refer to

GI-46, "RECOMMENDED CHEMICAL PRODUCTS AND
SEALANTS"

 .

c.

Install new collared O-rings in front timing chain case oil hole
(left and right sides).

d.

Being careful not to move seal ring from the installation groove, align dowel pins on front timing chain
case with holes to install intake valve timing control covers.

e.

Tighten mounting bolts in numerical order as shown in the fig-
ure.

16. Install oil pans (upper and lower). Refer to

EM-29, "OIL PAN AND OIL STRAINER"

 .

17. Install rocker covers (right and left banks). Refer to

EM-44, "ROCKER COVER"

 .

18. Install crankshaft pulley as follows:

a.

Fix crankshaft using ring gear stopper [SST: KV10117700 (J44716)].

b.

Install crankshaft pulley, taking care not to damage front oil seal.

●

When press-fitting crankshaft pulley with plastic hammer, tap on its center portion (not circumference).

c.

Tighten crankshaft pulley bolt.

SBIA0492E

PBIC2631E

PBIC0918E

 : 44.1 N·m (4.5 kg-m, 33 ft-lb)
