REMOTE KEYLESS ENTRY SYSTEM

BL-75

C

D

E

F

G

H

J

K

L

M

A

B

BL

1.

CHECK HORN FUNCTION

Does horn sound with horn switch?

YES or NO

YES

>> Horn circuit is OK.

NO

>> Check horn circuit. Refer to

WW-44, "HORN"

Check Headlamp Function

NIS000C4

First perform the “SELF-DIAG RESULTS” in “BCM” with CONSULT-II, then perform the trouble diagnosis of
malfunction system indicated “SELF-DIAG RESULTS” of “BCM”. Refer to

BCS-13, "CONSULT-II Function

(BCM)"

 .

1.

CHECK HEADLAMP FUNCTION

Does headlamp come on when turning lighting switch “ON”?
YES or NO

YES

>> Headlamp alarm circuit is OK.

NO

>> Check headlamp system. Refer to

LT-5, "HEADLAMP - XENON TYPE -"



Check Map Lamp and Ignition Keyhole Illumination Function

NIS000C5

1.

CHECK MAP LAMP AND IGNITION KEYHOLE ILLUMINATION FUNCTION

When interior lamp switch is in “DOOR” position, open the door (driver side or passenger side).

OK or NG

OK

>> Map lamp and ignition keyhole illumination circuit is OK.

NG

>> Check illumination circuit. Refer to

LT-127, "INTERIOR ROOM LAMP"

 .

Map lamp and ignition keyhole illumination should illuminate.

BL-76

REMOTE KEYLESS ENTRY SYSTEM

ID Code Entry Procedure

NIS000C6

KEYFOB ID SETUP WITH CONSULT-II

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carry out CAN communication.

NOTE:

●

If a keyfob is lost, the ID code of the lost keyfob must be erased to prevent unauthorized use.
When the ID code of a lost keyfob is not known, all controller ID codes should be erased. After all
ID codes are erased, the ID codes of all remaining and/or new key fobs must be re-registered.

●

When registering an additional keyfob, the existing ID codes in memory may or may not be erased.
If five ID codes are stored in memory, when an additional code is registered, only the oldest code
is erased. If less than five ID codes are stored in memory, when an additional ID code is registered,
the new ID code is added and no ID codes are erased.

●

Entry of maximum five ID codes is allowed. When more than five ID codes are entered, the oldest
ID code will be erased.

●

Even if same ID code that is already in the memory is input, the same ID code can be entered. The
code is counted as an additional code.

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to the
data link connector.

3.

Turn ignition switch ON.

4.

Touch “START (NISSAN BASED VHCL)”.

5.

Touch “BCM”.
If “BCM” is not indicated, go to

GI-38, "CONSULT-II Data Link

Connector (DLC) Circuit"

 .

PBIB1069E

BCIA0029E

BCIA0030E

REMOTE KEYLESS ENTRY SYSTEM

BL-77

C

D

E

F

G

H

J

K

L

M

A

B

BL

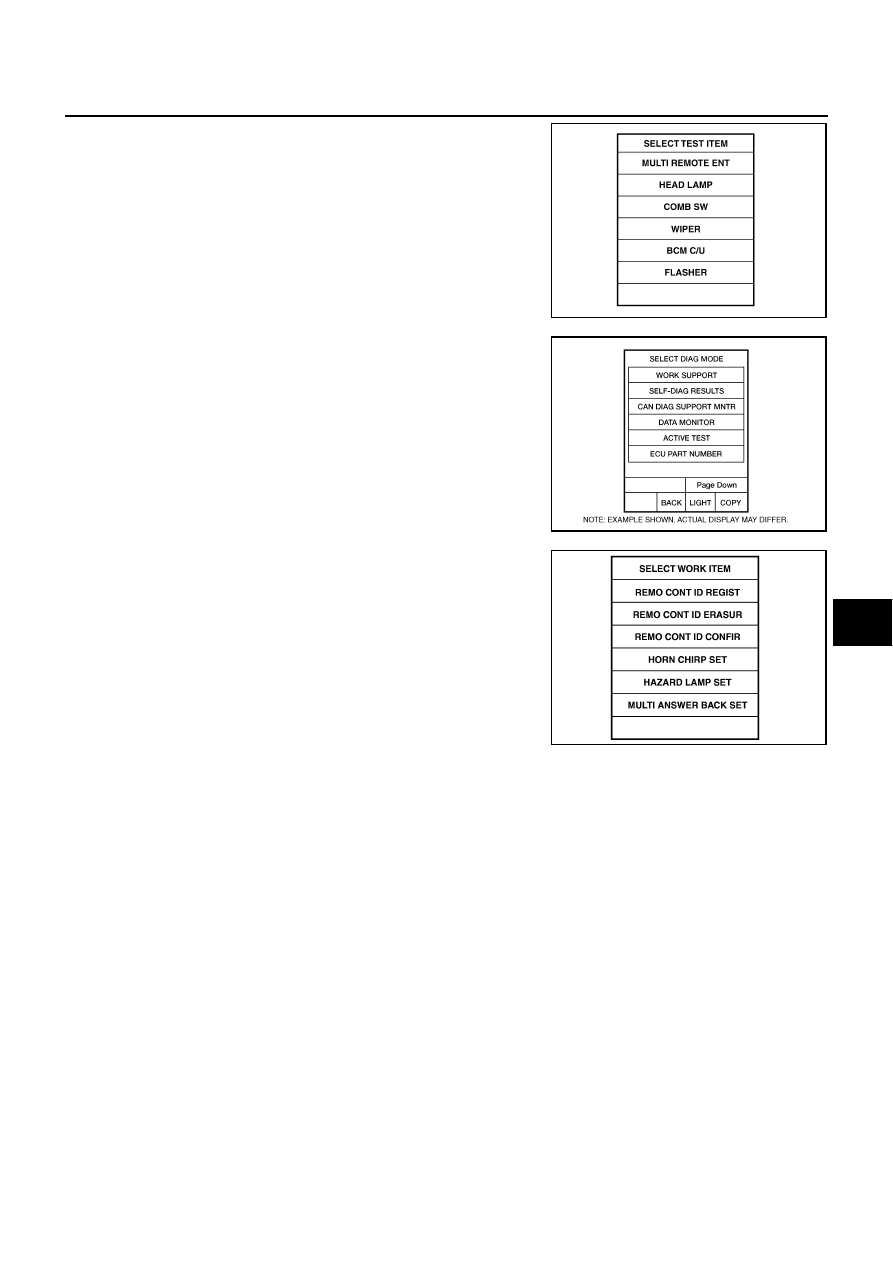

6.

Touch “MULTI REMOTE ENT”.

7.

Touch “WORK SUPPORT”.

8.

The items shown on the figure can be set up.

●

“REMO CONT ID REGIST ”
Use this mode to register a keyfob ID code.

NOTE:
Register the ID code when keyfob or BCM is replaced, or
when additional keyfob is required.

●

“REMO CONT ID ERASER ”
Use this mode to erase a keyfob ID code.

●

“REMO CONT ID CONFIR ”
Use this mode to confirm if a keyfob ID code is registered or
not.

LIIA0194E

BCIA0031E

PIIA9921E

BL-78

REMOTE KEYLESS ENTRY SYSTEM

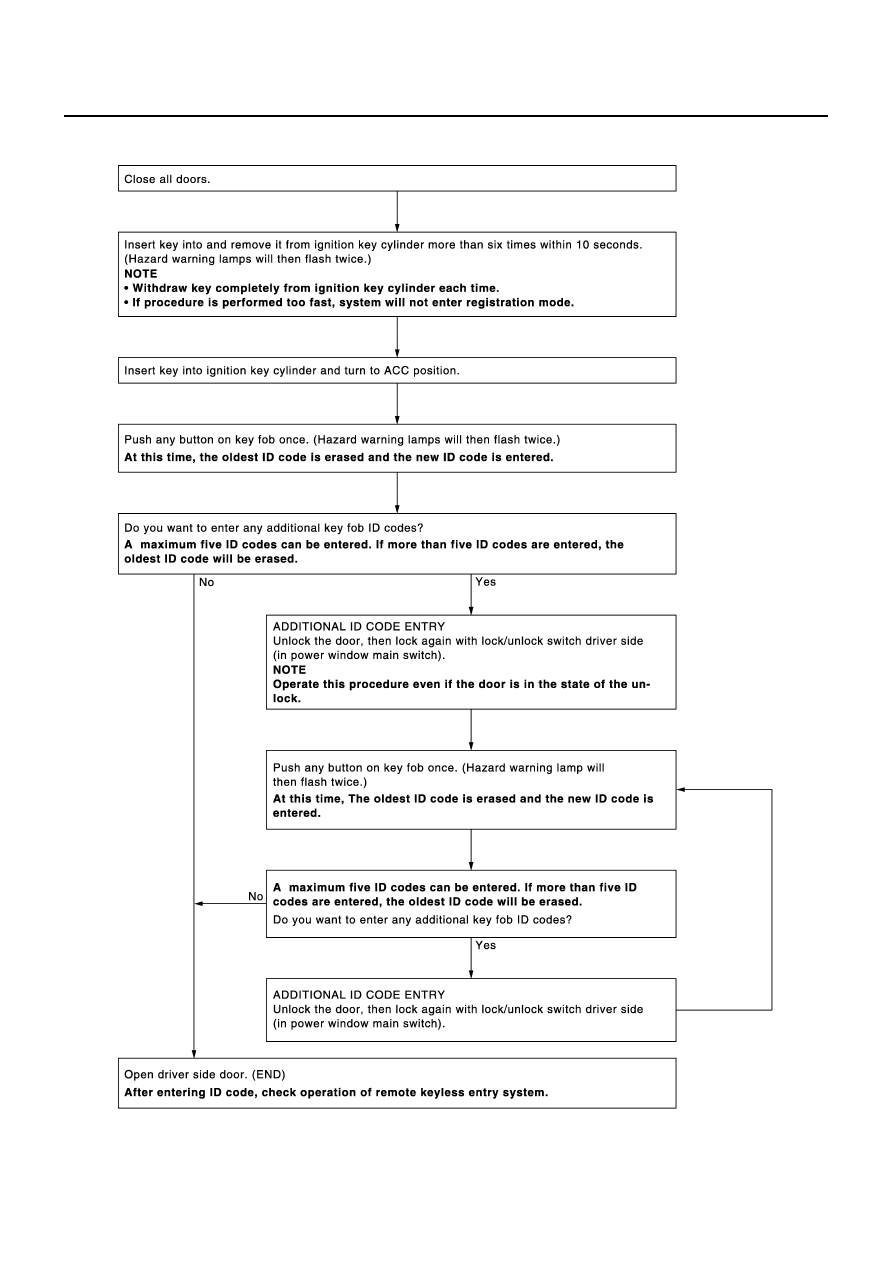

KEYFOB ID SETUP WITHOUT CONSULT-II

PIIA2839E
