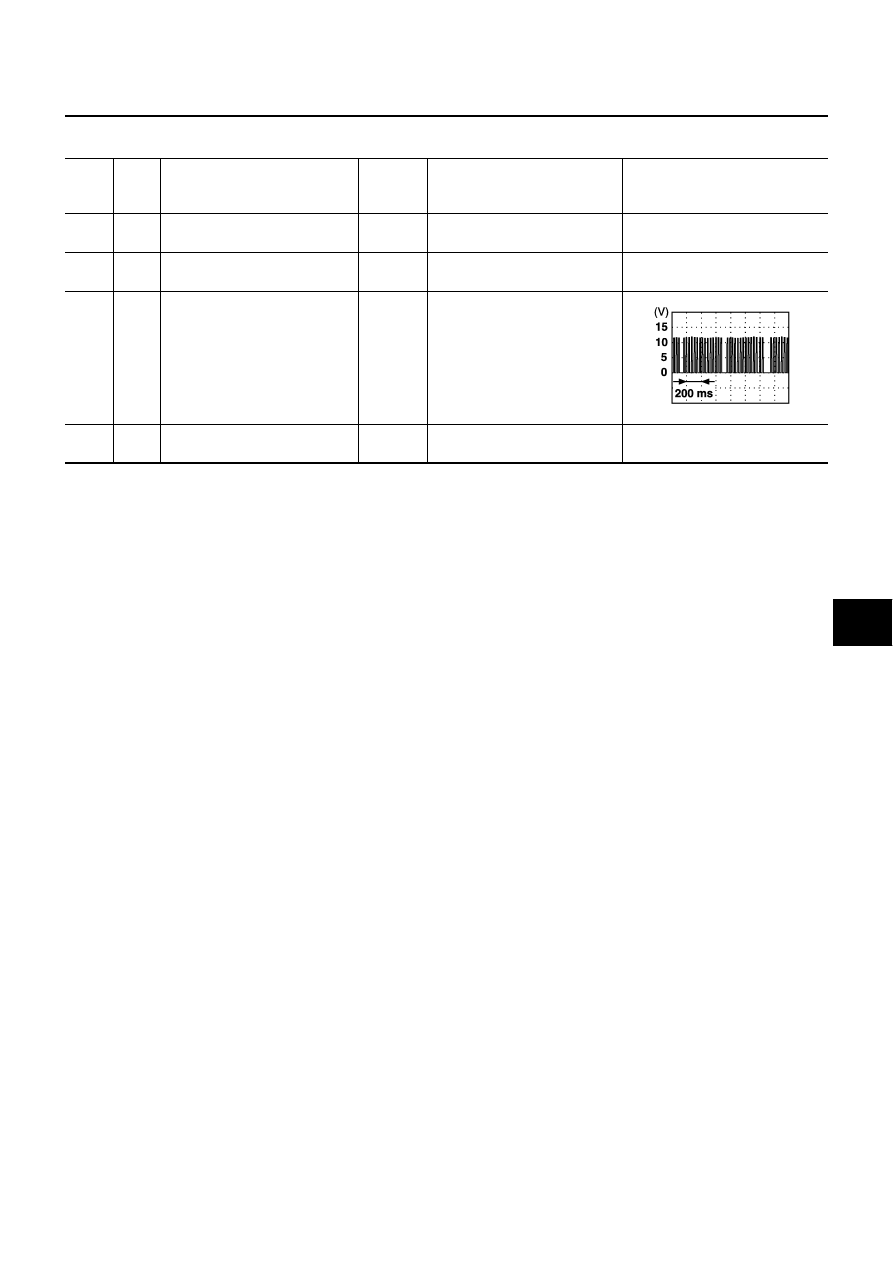

Terminal and Reference Value for Power Window Main Switch and Sub-switch

NIS000B8

(): Power window sub-switch

Ter-

minal

Wire

color

Item

Signal

input/out-

put

Condition

Voltage [V]

(Approx.)

6

Y

Key cylinder switch lock signal

Input

Door key cylinder switch position
(Neutral

→

 Locked)

5

→

 0

7

SB

Key cylinder switch unlock signal

Input

Door key cylinder switch position
(Neutral

→

 Unlocked)

5

→

 0

12

(16)

BR
(Y)

Power window serial link

Input/

Output

—

15

(11)

B

(B)

Ground

—

—

0

PIIA2344J

BL-36

POWER DOOR LOCK SYSTEM

Work Flow

NIS000B9

1.

Check the symptom and customer's requests.

2.

Understand the outline of system. Refer to

BL-22, "System Description"

 .

3.

Does power window system operate normally?
YES: GO TO 4.
NO: Refer to

GW-17, "POWER WINDOW SYSTEM"

 .

4.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction. Refer to

BL-37,

"Trouble Diagnosis Chart by Symptom"

 .

5.

Does power door lock system operate normally?
Yes: GO TO 6.
No: GO TO 4.

6.

INSPECTION END.

CONSULT-II Function (BCM)

NIS000BA

Power door lock system check with data monitor and active test can be executed by combining data reception
and command transmission via communication line from BCM.

CONSULT-II START PROCEDURE

Refer to

GI-37, "CONSULT-II Start Procedure"

WORK SUPPORT

DATA MONITOR

BCM diagnosis

part

Inspection item, self-diagnosis

mode

Content

Door lock

Work support

Changes the setting for each function.

Data monitor

Displays BCM input data on real-time basis.

Active test

Sends drive signals to door lock actuator to perform operation check.

Work item

Description

DOOR LOCK-UNLOCK SET

Select unlock mode can be changed in this mode. Selects ON-OFF of select unlock mode.

ANTI-LOCK OUT SET

Key reminder door mode can be changed in this mode. Selects ON-OFF of key reminder door
mode.

Monitor item

Content

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from lock/unlock switch driver and passenger side.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from lock/unlock switch driver and passenger side.

DOOR SW-DR

Indicates [ON/OFF] condition of driver side door switch.

DOOR SW-AS

Indicates [ON/OFF] condition of passenger side door switch.

DOOR SW-RR

This is displayed even when it is not equipped.

DOOR SW-RL

This is displayed even when it is not equipped.

BACK DOOR SW

This is displayed even when it is not equipped.

KEY CYL LK-SW

Indicates [ON/OFF] condition of lock signal from key cylinder.

KEY CYL UN-SW

Indicates [ON/OFF] condition of unlock signal from key cylinder.

I-KEY LOCK

Indicates [ON/OFF] condition of lock signal from door request switch.

I-KEY UNLOCK

Indicates [ON/OFF] condition of unlock signal from door request switch.

POWER DOOR LOCK SYSTEM

BL-37

C

D

E

F

G

H

J

K

L

M

A

B

BL

ACTIVE TEST

Trouble Diagnosis Chart by Symptom

NIS001J7

Always check the “Work Flow” before troubleshooting. Refer to

BL-36, "Work Flow"

 .

*1: With Intelligent Key

Test item in “DOOR LOCK”

Content

ALL LOCK

This test is able to check all door lock actuators lock operation.
These actuators lock when “ALL LOCK” on CONSULT-II screen is touched.

ALL UNLOCK

This test is able to check all door lock actuators unlock operation.
These actuators unlock when “ALL UNLOCK” on CONSULT-II screen is touched.

DR UNLOCK

This test is able to check door lock actuator (driver side) lock/unlock operation.
This actuator unlock when “DR UNLOCK” on CONSULT-II screen is touched.

OTHER UNLOCK

This test is able to check all door lock actuators (except driver side) unlock operation.
These actuators unlock when “OTHER UNLOCK” on CONSULT-II screen is touched.

Symptom

Diagnoses service procedure

Reference

page

Key reminder door system does not operate properly.

1.Check key reminder door mode.*
*: Key reminder door mode can be changed.
First check key reminder door mode.

BL-36

2. Check power supply and ground circuit of
BCM.

BL-38

3. Check key switch.

BL-41

4. Check ignition knob switch*1

BL-130

5. Check door switch.

BL-39

6. Replace BCM.

BCS-16

Power door lock does not operate with door lock and unlock switch.

1. Check power supply and ground circuit of
BCM.

BL-38

2. Check door lock and unlock switch.

BL-43

3. Replace BCM.

BCS-16

Power door lock does not operate with door key cylinder operation.
(Power door lock operate properly with door lock and unlock switch.)

1. Check front door key cylinder switch.

BL-48

2. Replace power window main switch.

–

Driver side door lock actuator does not operate.

1. Check driver side door lock actuator.

BL-46

2. Replace BCM.

BCS-16

Passenger side door lock actuator does not operate.

1. Check passenger side door lock actuator.

BL-47

2. Replace BCM.

BCS-16

Select unlock does not operate.
(All other power door lock system is “OK”.)

1. Check select unlock mode.*
*: Select unlock mode can be changed.
First check select unlock mode.

BL-36

2. Replace BCM.

BCS-16

Fuel lid opener actuator does not operate.
(All door lock actuators operates properly.)

Check fuel lid opener actuator.

BL-49

BL-38

POWER DOOR LOCK SYSTEM

Check BCM Power Supply and Ground Circuit

NIS000BC

1.

FUSE AND FUSIBLE LINK CHECK

●

Check 50A fusible link (letter F , located in the fuse and fusible link box)

●

Check 10A fuse [No. 18, located in fuse block (J/B)]

NOTE:
Refer to

BL-21, "Component Parts and Harness Connector Location"

 .

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse, refer to

PG-

3, "POWER SUPPLY ROUTING CIRCUIT"

 .

2.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect BCM connectors.

3.

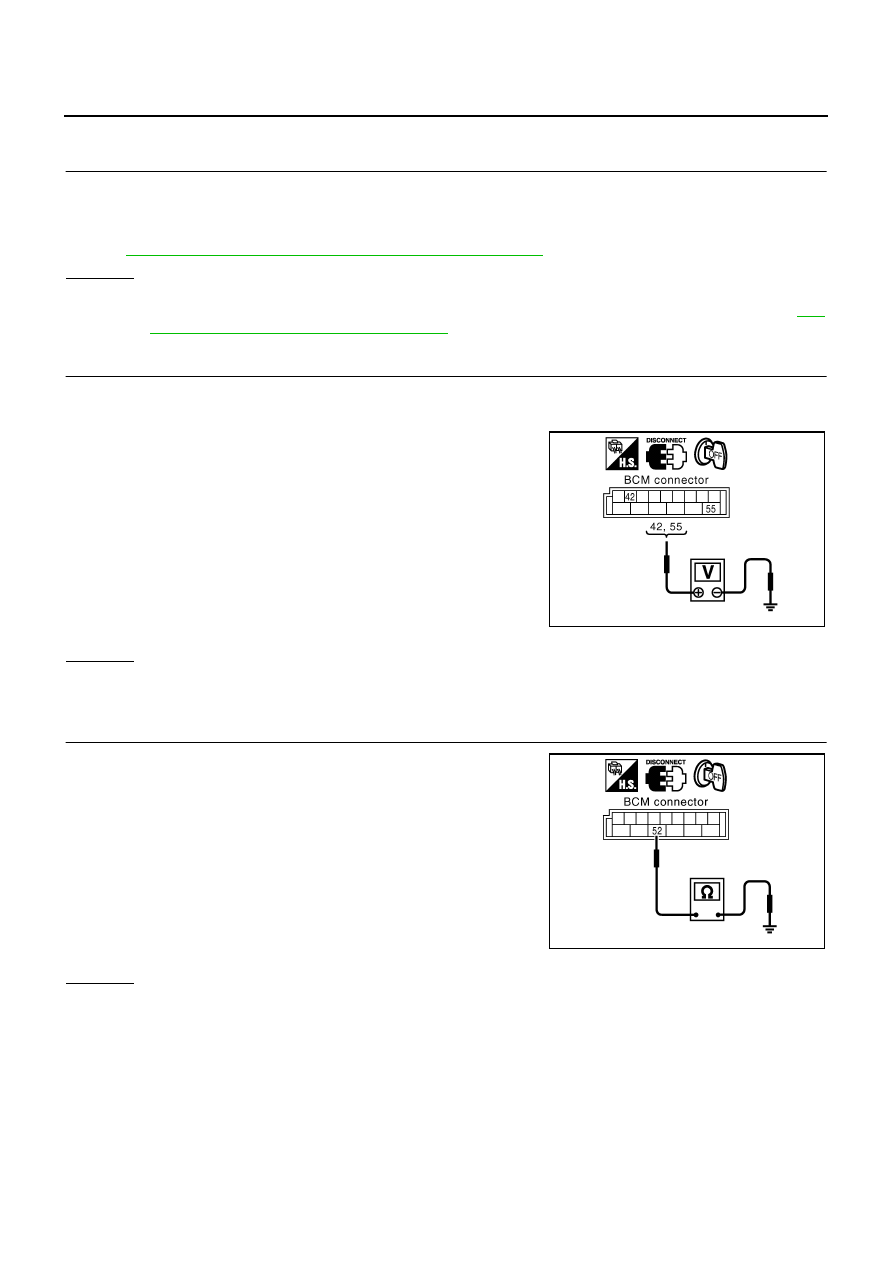

Check voltage between BCM connector M2 terminals 42, 55 and
ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace BCM power supply circuit.

3.

CHECK GROUND CIRCUIT

Check continuity between BCM connector M2 terminals 52 and
ground.

OK or NG

OK

>> Power supply and ground circuit are OK.

NG

>> Repair or replace BCM ground circuit.

42 (GY) – Ground

: Battery voltage

55 (W/R) – Ground

: Battery voltage

PIIA6374E

52 (B) – Ground

: Continuity should exist.

PIIA9538E
