TROUBLE DIAGNOSIS

ATC-83

C

D

E

F

G

H

I

K

L

M

A

B

ATC

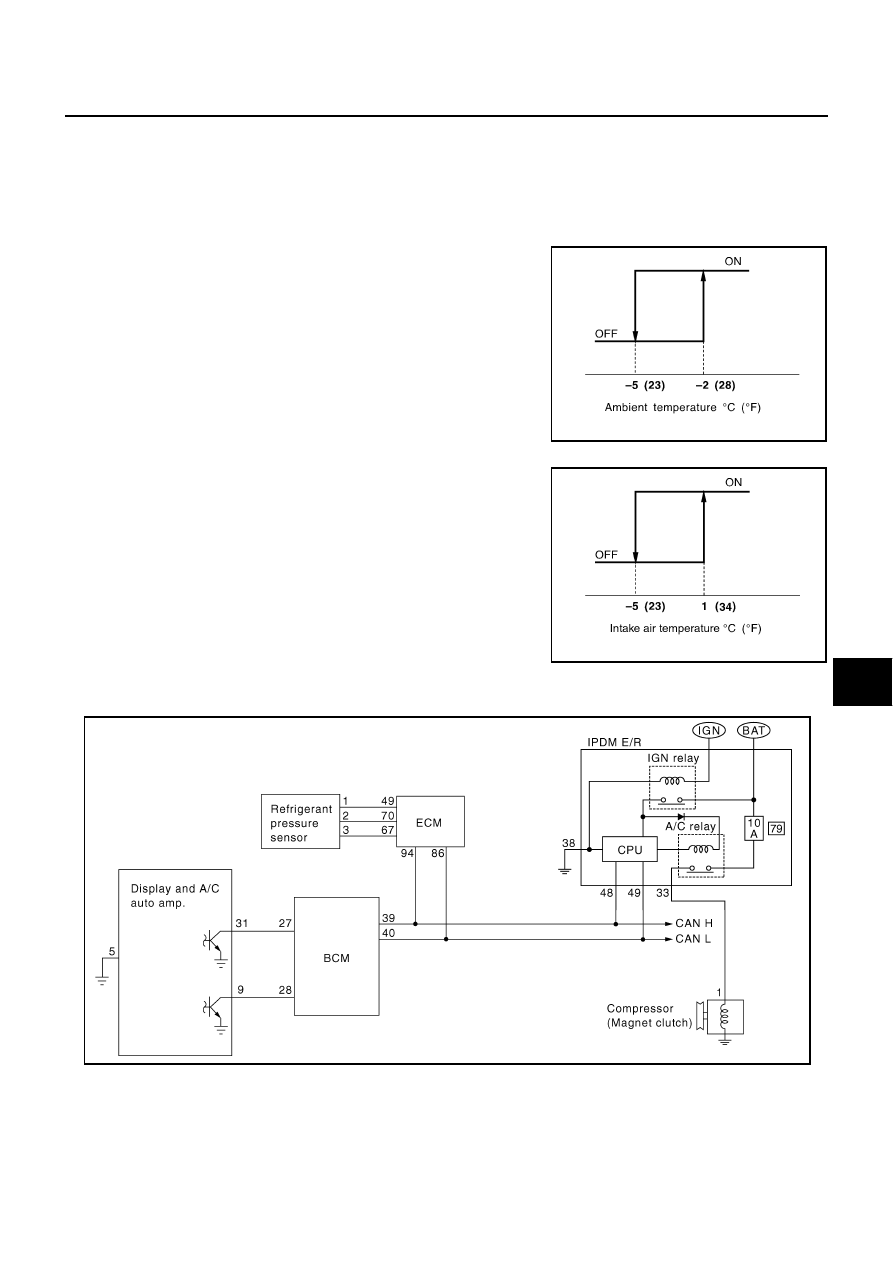

SYSTEM DESCRIPTION

Display and A/C auto amp. controls compressor operation by ambient temperature, intake air temperature and
signal from ECM.

Low Temperature Protection Control

Display and A/C auto amp. will turn the compressor ON or OFF as determined by a signal detected by ambi-
ent sensor and intake sensor.
When ambient temperature is higher than

−

2

°

C (28

°

F), the compres-

sor turns ON. The compressor turns OFF when ambient temperature
is lower than

−

5

°

C (23

°

F).

When intake air temperature is higher than 1

°

C (34

°

F), the compres-

sor turns ON. The compressor turns OFF when intake air tempera-
ture is lower than

−

5

°

C (23

°

F).

DIAGNOSIS PROCEDURE FOR MAGNET CLUTCH

SYMPTOM: Magnet clutch does not engage when A/C switch is ON.

RHA094GB

SJIA0267E

SJIA1298E

ATC-84

TROUBLE DIAGNOSIS

1.

CHECK AMBIENT SENSOR CIRCUIT AND INTAKE SENSOR CIRCUIT

Check ambient sensor and intake sensor. Refer to

ATC-52, "FUNCTION CONFIRMATION PROCEDURE"

 ,

see Nos. 10 and 12.

OK or NG

OK

>> GO TO 2.

NG

>>

●

Malfunctioning ambient sensor: Refer to

ATC-100, "Ambient Sensor Circuit"

 .

●

Malfunctioning intake sensor: Refer to

ATC-109, "Intake Sensor Circuit"

 .

2.

PERFORM AUTO ACTIVE TEST

Refer to

PG-21, "Auto Active Test"

 .

Does the magnet clutch operate?

YES

>>

●

WITH CONSULT-II: GO TO 5.

●

WITHOUT CONSULT-II: GO TO 6.

NO

>> Check 10A fuse (No. 79, located in IPDM E/R), and GO TO 3. Refer to

PG-24, "IPDM E/R Termi-

nal Arrangement"

 .

3.

CHECK CIRCUIT CONTINUITY BETWEEN IPDM E/R AND COMPRESSOR

1.

Turn ignition switch OFF.

2.

Disconnect IPDM E/R connector and compressor connector.

3.

Check continuity between IPDM E/R harness connector E8 ter-
minal 33 and compressor harness connector F24 terminal 1.

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness or connector.

4.

CHECK MAGNET CLUTCH CIRCUIT

Check for operation sound when applying battery voltage direct cur-
rent to terminal.

OK or NG

OK

>> 1. Replace IPDM E/R.

2. Go to self-diagnosis procedure

ATC-52, "FUNCTION

CONFIRMATION PROCEDURE"

  and perform self-

diagnosis STEP-4. Confirm that magnet clutch opera-
tion normal.

NG

>> 1. Replace magnet clutch.

2. Go to self-diagnosis procedure

ATC-52, "FUNCTION

CONFIRMATION PROCEDURE"

  and perform self-

diagnosis STEP-4. Confirm that magnet clutch operation normal.

33 – 1

: Continuity should exist.

RJIA2004E

RJIA2005E

TROUBLE DIAGNOSIS

ATC-85

C

D

E

F

G

H

I

K

L

M

A

B

ATC

5.

CHECK BCM INPUT (COMPRESSOR ON) SIGNAL

Check compressor ON/OFF signal. Refer to

ATC-38, "CONSULT-II

Function (BCM)"

 .

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 6.

6.

CHECK CIRCUIT CONTINUITY BETWEEN BCM AND DISPLAY AND A/C AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect BCM connector and display and A/C auto amp. con-
nector.

3.

Check continuity between BCM harness connector M1 terminal
27 and display and A/C auto amp. harness connector M31 ter-
minal 31.

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness or connector.

7.

CHECK VOLTAGE FOR DISPLAY AND A/C AUTO AMP. (COMPRESSOR ON SIGNAL)

1.

Reconnect BCM connector and display and A/C auto amp. con-
nector.

2.

Turn ignition switch ON.

3.

Check voltage between display and A/C auto amp. harness con-
nector M31 terminal 31 and ground.

OK or NG

OK

>> GO TO 8.

NG-1

>> If the voltage is approx. 5 V when A/C switch is ON: Replace display and A/C auto amp.

NG-2

>> If the voltage is approx. 0 V when A/C switch is OFF: Replace BCM.

A/C SW ON

: AIR COND SW ON

A/C SW OFF

: AIR COND SW OFF

RJIA1111E

27 – 31

: Continuity should exist.

RJIA3514E

Terminals

Condition

Voltage

(+)

(

−

)

Display and A/C

auto amp.
connector

Terminal No.

M31

31 Ground

A/C switch: ON
(Blower motor
operates.)

Approx. 0 V

OFF switch: ON
(A/C system:
OFF)

Approx. 5 V

RJIA3515E

ATC-86

TROUBLE DIAGNOSIS

8.

CHECK REFRIGERANT PRESSURE SENSOR

WITH CONSULT-II

1.

Start the engine.

2.

Check the voltage of refrigerant pressure sensor. Refer to

EC-135, "CONSULT-II Reference Value in Data

Monitor"

 .

WITHOUT CONSULT-II

1.

Start the engine.

2.

Check voltage between ECM harness connector F108 terminal
70 and ground.

OK or NG

OK

>>

●

WITH CONSULT-II: GO TO 9.

●

WITHOUT CONSULT-II: GO TO 10.

NG

>> Refer to

EC-678, "REFRIGERANT PRESSURE SENSOR"

 .

9.

CHECK BCM INPUT (FAN ON) SIGNAL

Check FAN ON/OFF signal. Refer to

ATC-38, "CONSULT-II Function

(BCM)"

 .

OK or NG

OK

>> GO TO 12.

NG

>> GO TO 10.

10.

CHECK CIRCUIT CONTINUITY BETWEEN BCM AND DISPLAY AND A/C AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect BCM connector and display and A/C auto amp. con-
nector.

3.

Check continuity between BCM harness connector M1 terminal
28 and display and A/C auto amp. harness connector M31 ter-
minal 9.

OK or NG

OK

>> GO TO 11.

NG

>> Repair harness or connector.

Terminals

Condition

Voltage

(+)

(

−

)

ECM

 connector

Terminal No.

F108

70

Ground

A/C switch: ON
(Blower motor
operates.)

Approx. 1.0 -

4.0 V

PBIB1188E

FAN SW ON

: FAN ON SIG ON

FAN SW OFF

: FAN ON SIG OFF

RJIA1111E

28 – 9

: Continuity should exist.

RJIA3516E
