Diagnostic Procedure

=NCEC0443

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

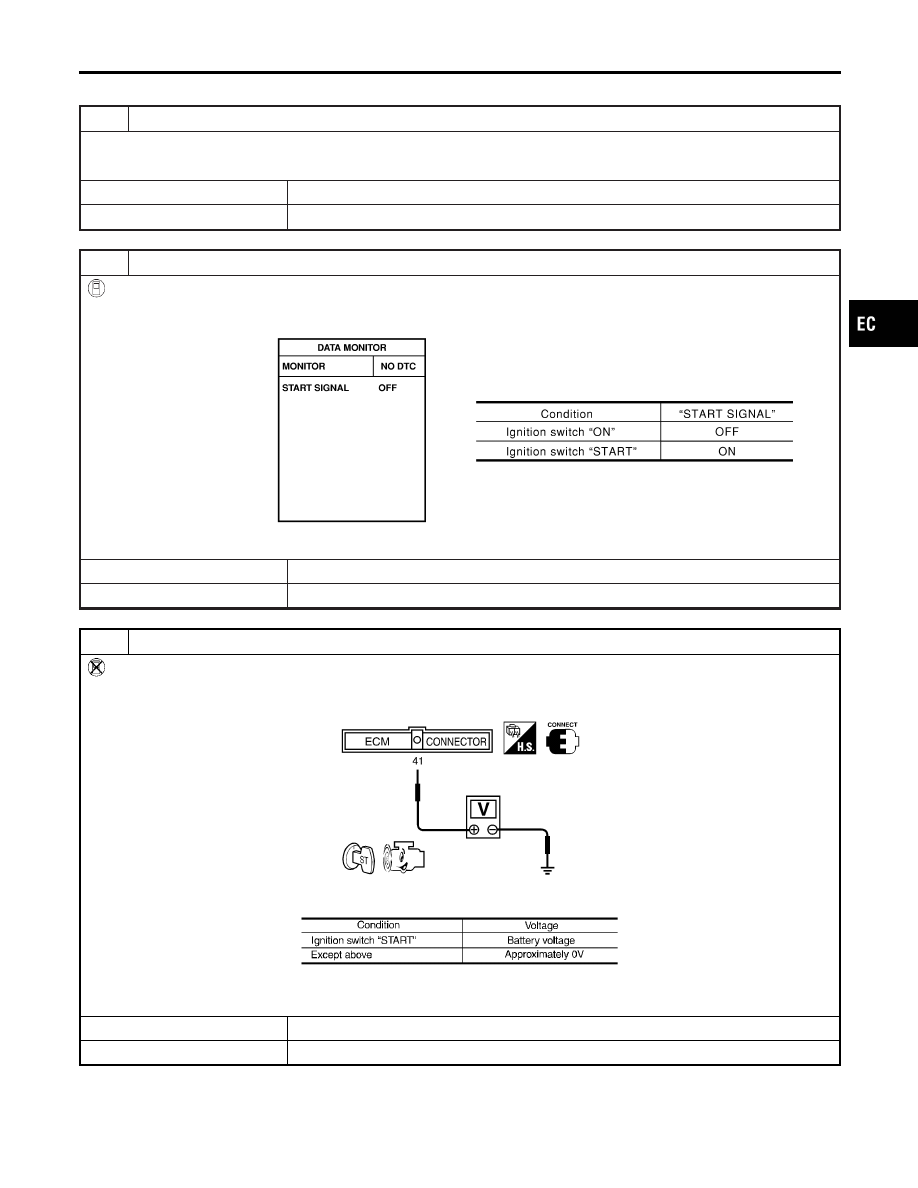

CHECK OVERALL FUNCTION

With CONSULT-II

1. Turn ignition switch “ON”.
2. Check “START SIGNAL” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF227Y

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Turn ignition switch to “START”.
2. Check voltage between ECM terminal 41 and ground under the following conditions.

SEF142X

MTBL0143

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

START SIGNAL

Diagnostic Procedure

EC-603

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M62, F24

I

10A fuse

I

Harness for open or short between ECM and fuse

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

START SIGNAL

Diagnostic Procedure (Cont’d)

EC-604

System Description

NCEC0444

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Camshaft position sensor

Engine speed

ECM

Fuel pump relay

Ignition switch

Start signal

The ECM activates the fuel pump for several seconds after the ignition switch is turned on to improve engine
startability. If the ECM receives a 180° signal from the camshaft position sensor, it knows that the engine is
rotating, and causes the pump to perform. If the 180° signal is not received when the ignition switch is on, the
engine stalls. The ECM stops pump operation and prevents battery discharging, thereby improving safety. The
ECM does not directly drive the fuel pump. It controls the ON/OFF fuel pump relay, which in turn controls the
fuel pump.

Condition

Fuel pump operation

Ignition switch is turned to ON.

Operates for 5 seconds

Engine running and cranking

Operates

When engine is stopped

Stops in 1 second

Except as shown above

Stops

AEC801

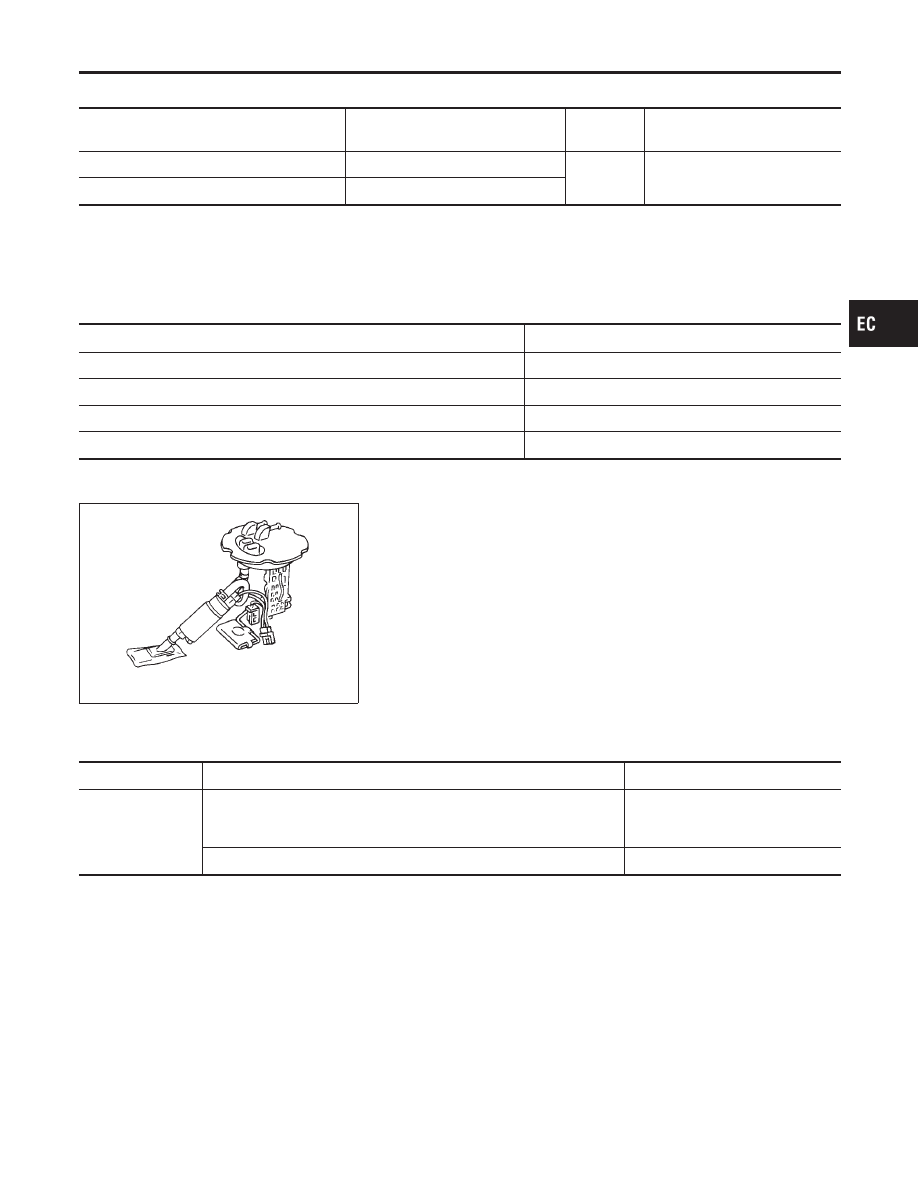

Component Description

NCEC0501

A turbine type design fuel pump is used in the fuel tank.

CONSULT-II Reference Value in Data Monitor
Mode

NCEC0445

MONITOR ITEM

CONDITION

SPECIFICATION

FUEL PUMP RLY

I

Ignition switch is turned to ON (Operates for 5 seconds)

I

Engine running and cranking

I

When engine is stopped (stops in 1.0 seconds)

ON

I

Except as shown above

OFF

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL PUMP

System Description

EC-605

ECM Terminals and Reference Value

=NCEC0446

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

21

B/P

Fuel pump relay

[Ignition switch “ON”]

I

For 5 seconds after turning ignition switch “ON”

[Engine is running]

0 - 1V

[Ignition switch “ON”]

I

More than 5 seconds after turning ignition switch
“ON”

BATTERY VOLTAGE
(11 - 14V)

FUEL PUMP
