Габаритный фонарь
1. Откройте капот.
2. Снимите патрон, повернув его

против часовой стрелки.

3. Извлеките лампу, потянув ее из

патрона.

4. Вставьте новую лампу в патрон.
5.

Установите патрон габаритного
фонаря.

G220200AUN

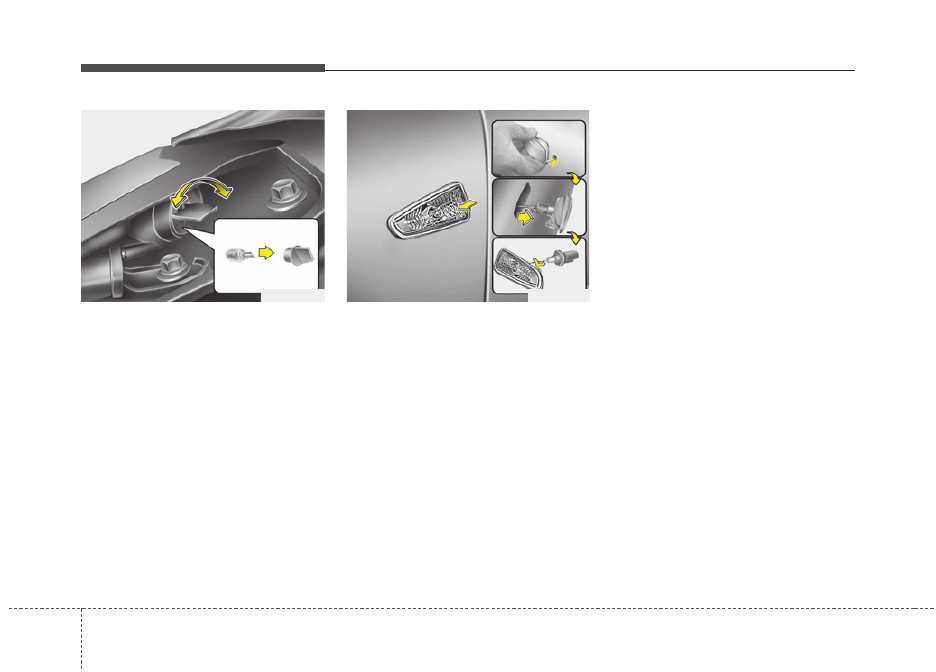

Замена лампы бокового
повторителя указателя
поворота (при наличии)

1.

Демонтируйте узел лампы с
автомобиля, для чего подденьте
рассеиватель и извлеките узел
лампы.

2. Отсоедините электрический разъём

лампы.

3.

Отделите гнездо от деталей
рассеивателя, вращая его против
часовой стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях рассеивателя.

4. Извлеките лампу, потянув ее из

гнезда.

5. Вставьте новую лампу в гнездо.
6.

Повторно соберите гнездо с
рассеивателем.

7. Подключите электрический разъём

лампы.

8. Установите узел лампы обратно на

кузов автомобиля.

OTQ077056

OTQ077050

7 97

Техническое обслуживание

G220300ATQ

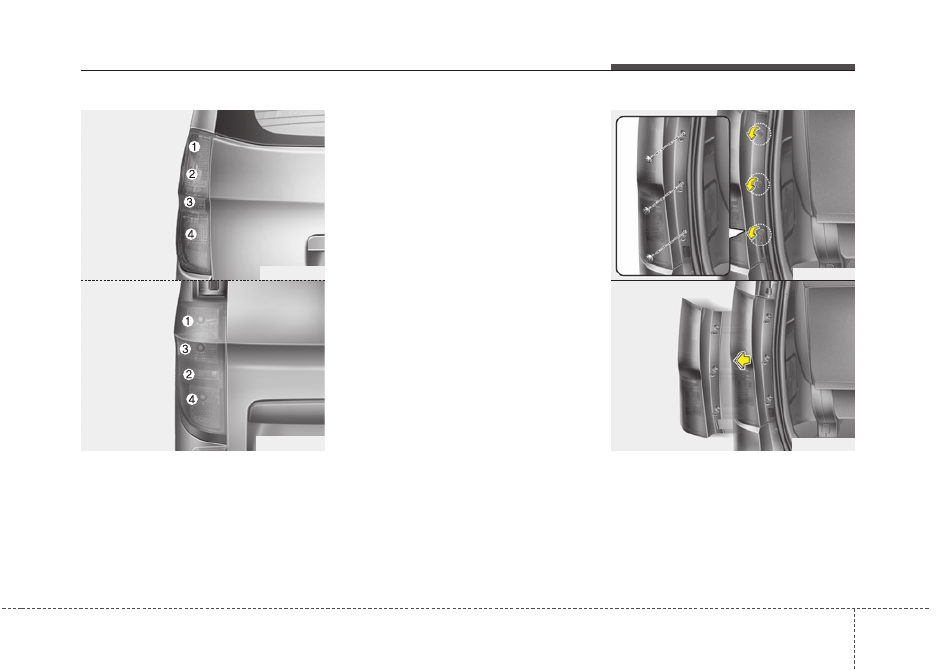

Замена лампы заднего
комбинированного фонаря

- Без заднего противотуманного фонаря
(1) Задний фонарь
(2) Фонарь заднего хода
(3) Задний указатель поворота
(4) Стоп-сигнал

- С задним противотуманным фонарем
(1) Стоп-сигнал/задний фонарь
(2) Фонарь заднего хода
(3) Задний указатель поворота
(4) Задний противотуманный фонарь

1.

Откройте дверь багажного
отделения.

2. Ослабьте стопорные винты узла

фонаря при помощи отвертки с
крестовым наконечником.

3.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

OTQ077052

OTQ077053

OTQ077051

OTQ077051G

Tип B

Tип A

Техническое обслуживание

98

7

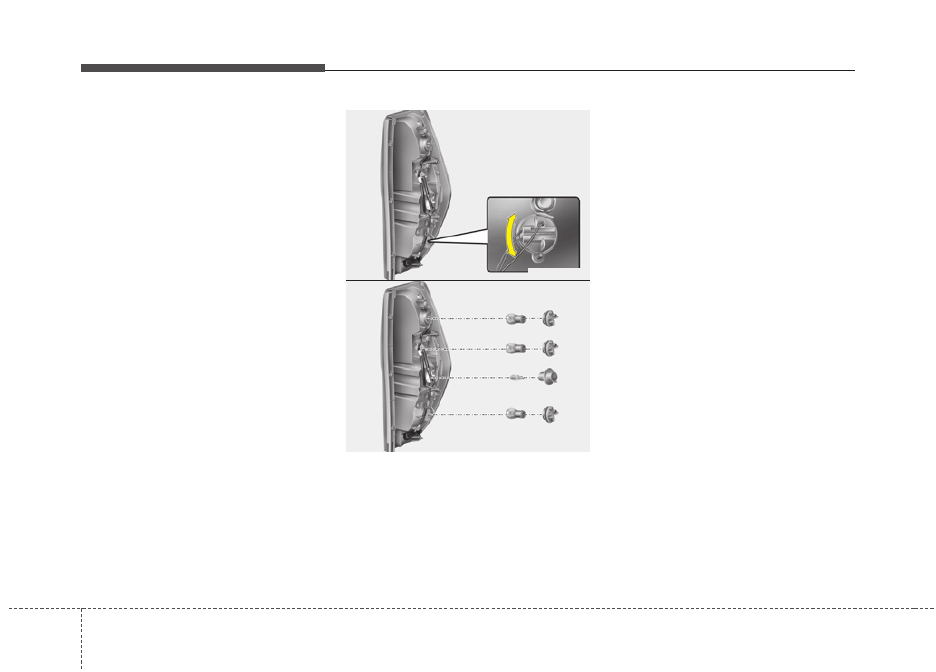

4. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.

5. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

6. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

7.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

8. Установите узел лампы обратно на

кузов автомобиля.

OTQ077054

OTQ077055

7 99

Техническое обслуживание

G220400ATQ

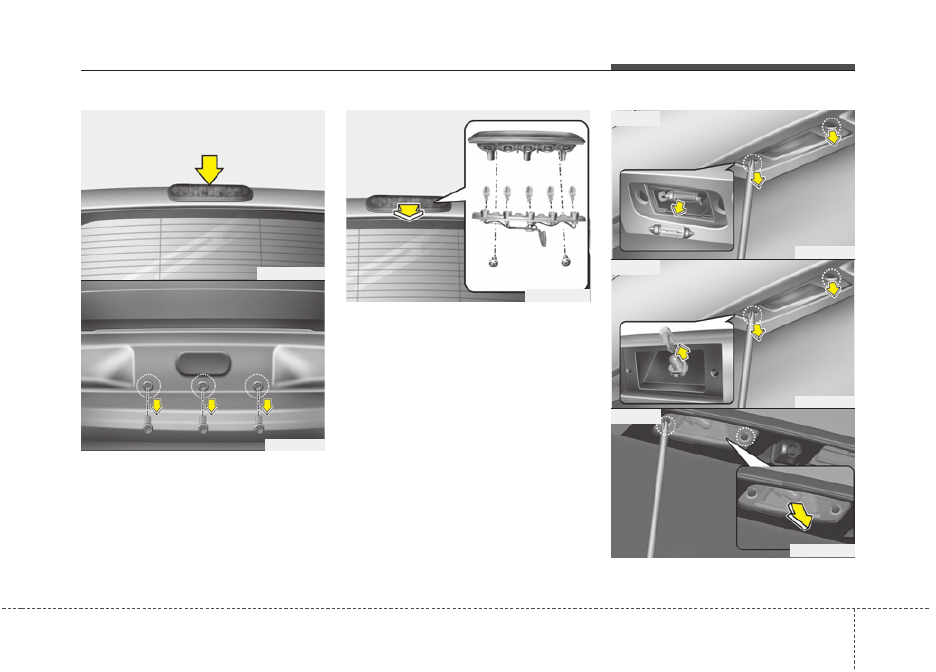

Замена лампы высоко
расположенного повторителя
стоп-сигнала (при наличии)

1.

Откройте дверь багажного
отделения.

2.

Отвинтите фиксирующие болты
узла фонаря с помощью
соответствующего инструмента.

3.

Снимите узел фонаря с кузова
автомобиля.

4.

Отделите гнездо от деталей
рассеивателя, сняв винты
отверткой с крестовым
наконечником.

5. Извлеките лампу, потянув ее из

гнезда.

6. Вставьте новую лампу в гнездо.
7.

Повторно соберите гнездо с
рассеивателем.

8. Установите узел фонаря обратно на

кузов автомобиля.

G220500AUN

Замена лампы освещения

OTQ077092

OTQ077060G

OTQ077091

OEN076039

OTQ077081

OTQ075109

■ Tип A

■ Tип B

■ Tип C
