Предохранитель с памятью

Автомобиль оснащен предохра-
нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с выключенным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Заглушите двигатель.
2. Выключите фары и задние фонари.
3.

Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.

✽ К СВЕДЕНИЮ

• Если предохранитель извлечен из

панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки предохра-
нителя на место некоторые
приборы будет необходимо
повторно настроить. (См. пункт
“Аккумуляторная батарея” в
данном разделе).

• Даже при извлеченном

предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.

G210200AEN

Замена предохранителя,
установленного на панели в
отсеке двигателя

1. Переведите ключ зажигания и все

другие выключатели в положение
“Выключено”.

OTQ077042

OTQ077043

OTQ077044

Только для автомобилей с дизельными двигателями

7 85

Техническое обслуживание

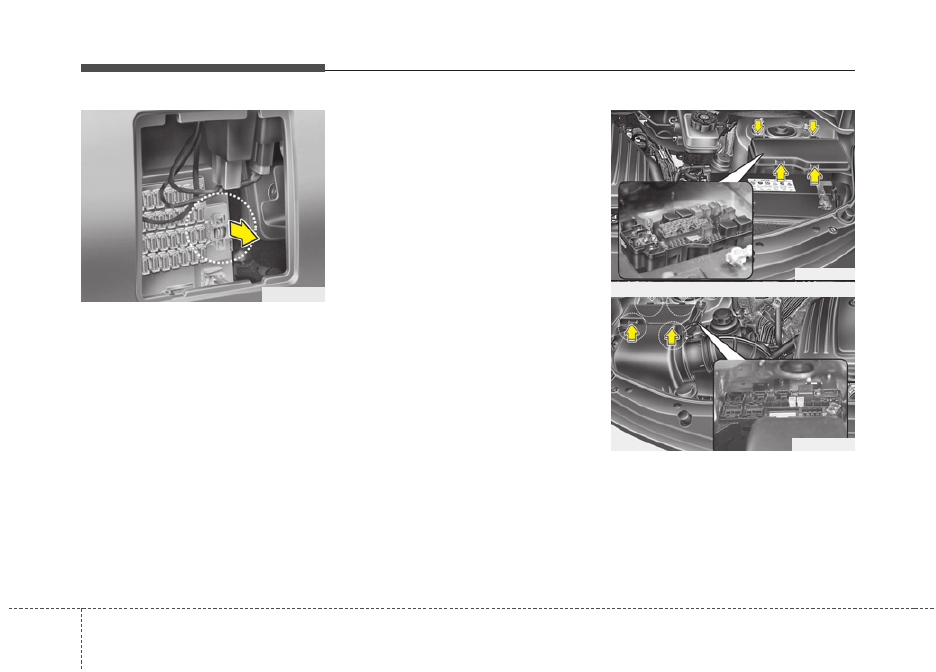

2. Нажмите на крышку панели плавких

предохранителей и снимите ее.

3. Проверьте снятый предохранитель;

если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.

4.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

G210201AEN

Главный плавкий предохранитель

Если главный плавкий пре-
дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1.

Отсоедините кабель от отрица-
тельной клеммы аккумуляторной
батареи.

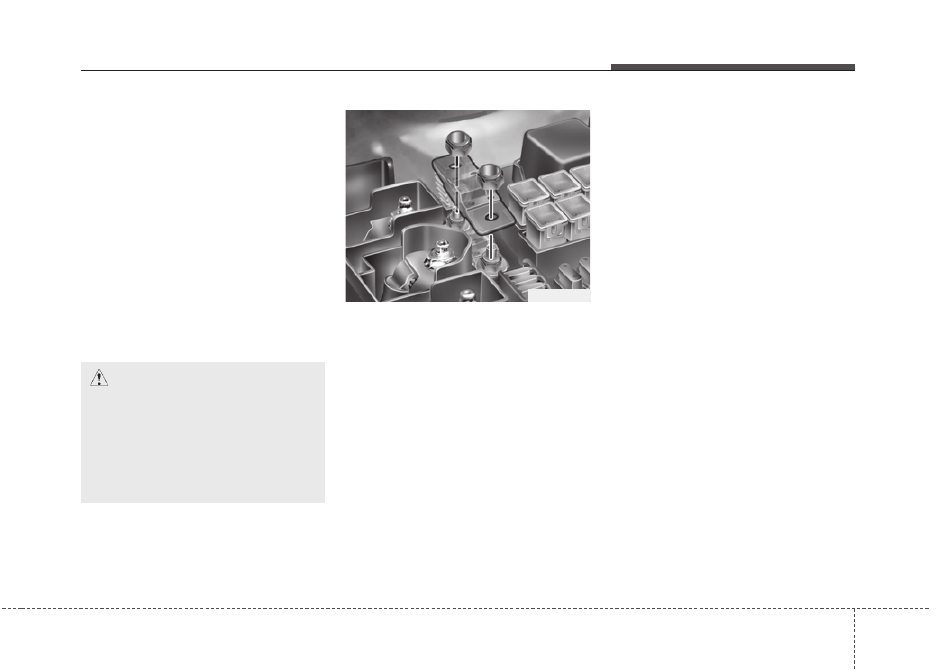

2. Открутите гайки, показанные на

рисунке выше.

3. Для замены сгоревшего плавкого

предохранителя всегда используйте
предохранитель того же номинала.

4. Установка выполняется в порядке,

обратном разборке.

✽ К СВЕДЕНИЮ

В случае перегорания Главный
плавкий предохранитель
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

ВНИМАНИЕ

После проверки панели плавных

предохранителей в отсеке

двигателя, надежно закрепите

ее крышку. В противном случае

может произойти выход из

строя электрической системы

из-за попадания в панель воды.

OTQ077045

Техническое обслуживание

86

7

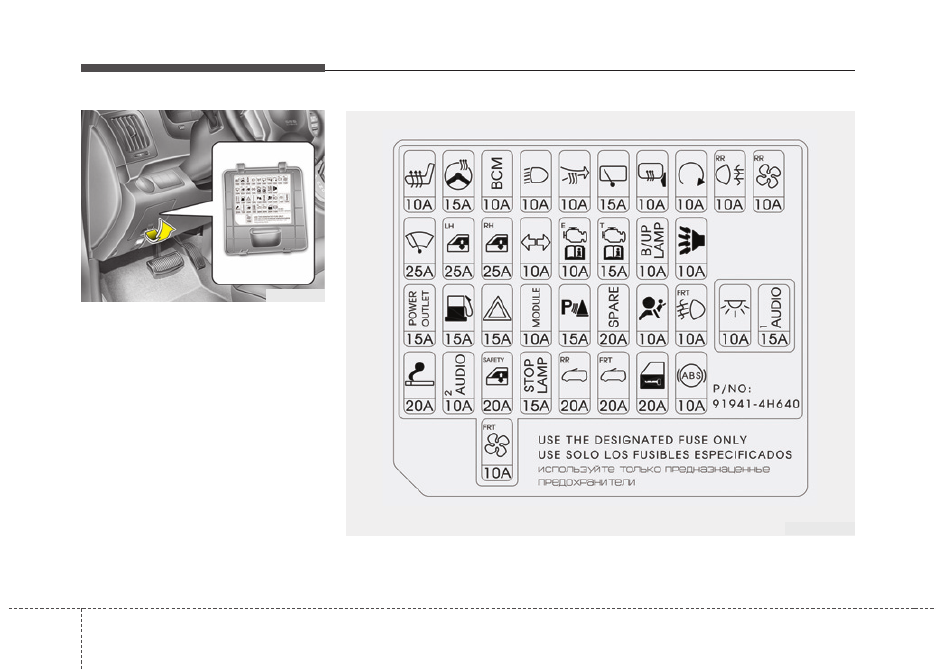

Описание панели плавких
предохранителей и реле

Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.

✽ К СВЕДЕНИЮ

Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.

OTQ075046

OTQ075108

7 87

Техническое обслуживание

Внутренняя панель плавких предохранителей

Описание

Номинальныйток

предохранителя

Защищаемый элемент

AUDIO-2

10A

Аудиосистема, часы с цифровой индикацией, блок BCM, выключатель привода боковых
зеркал

C/LIGHTER

20A

Прикуриватель, передняя электрическая розетка

S/HEATER DRV

10A

Выключатель подогрева сиденья водителя (при наличии)

FOG LAMP REAR

10A

Реле заднего противотуманного фонаря

HEAD LAMP

10A

Реле дальнего/ближнего света фар

WIPER FRT

25A

Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя

BCM

10A

Блок BCM, DRL

HEATER

10A

Реле переднего/заднего вентилятора, блок управления передним/задним кондиционером,
реле теплообменника, электрохроматическое зеркало, тепловой выключатель, реле
нагревателя PTC(D4CB), электромагнитный клапан EGR(D4BH)

B/UP LAMP

10A

Реле фонаря заднего хода, выключатель фонаря заднего хода, переключатель режимов
коробки передач

ABS

10A

Блок управления ABS/ESC, выключатель ESC(D4CB)

T/SIGNAL LAMP

10A

Выключатель аварийной сигнализации

AIR BAG

10A

Блок управления SRS

MODULE

10A

Приборная панель, блок BCM, блок управления иммобилайзером(D4BH), реле
кондиционера(D4BH), резистор генератора

ECU

10A

Датчик скорости автомобиля, блок ECM, датчик расхода воздуха(D4CB), топливный насос
высокого давления(D4BH), блок TCM, контрольная лампа топливного фильтра

START

10A

Реле стартера, реле противоугонной сигнализации
