Действия в непредвиденных случаях

26

6

F080300AEN

Аварийная буксировка

Если необходима аварийная
буксировка, рекомендуется пользо-
ваться услугами авторизованного
дилера HYUNDAI или коммерческой
службы техпомощи.

Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки

для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.

• Избегайте ситуаций буксировки

более тяжелого автомобиля более
легким.

• Водителям обоих автомобилей

нужно часто общаться друг с другом.

• Перед аварийной буксировкой

убедитесь, что крюк не сломан и не
поврежден.

• Надежно прикрепите трос или цепь к

крюку.

• Не дергайте крюк. Прикладывайте

постепенное и равномерное усилие.

• Во избежание повреждения крюка

не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.

ВНИМАНИЕ

• Прикрепите буксирный трос к

буксирному крюку.

• Использование для буксировки

вместо буксирного крюка

другой части автомобиля

может испортить его кузов.

• Пользуйтесь только теми

тросами или цепями, которые

специально предназначены

для буксировки автомобилей.

Надежно прикрепите трос или

цепь к имеющемуся

буксирному крюку.

OTQ066021

OTQ067013

Передняя часть (при наличии)

Задняя часть

6 27

Действия в непредвиденных случаях

• Длина буксирного троса не должна

превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.

• Едьте аккуратно, чтобы при

буксировке не ослабевал буксирный
троc.

F080301BUN

Меры предосторожности при

буксировке аварийного

автомобиля

• Поверните ключ зажигания в

положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.

• Установите рычаг переключения

передач в положение N (Нейтраль).

• Снимите автомобиль со стояночного

тормоза.

• Нажимайте педаль тормоза с силой

больше обычной из-за ослабления
работы тормоза.

• Для рулевого управления

потребуется больше усилий из-за
отключения системы гидроусиления
руля.

• Если Вы спускаетесь вниз по

длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.

ОСТОРОЖНО

Будьте очень осторожны при
буксировке автомобиля.
• Избегайте резких стартов и

других маневров, накладываю-
щих дополнительную нагрузку
на аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.

• Если неисправный автомобиль

не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа-
ционную службу.

• Буксируйте автомобиль как

можно более прямо.

• Не стойте рядом с ав-

томобилем во время букси-
ровки.

OTQ067014

F080400AUN

Крюк для крепления к платформе
(для буксировки на эвакуаторе)

ОСТОРОЖНО

Не используйте для буксировки
крюки под передней (или задней)
частью автомобиля. Эти крюки
предназначены ТОЛЬКО для
крепления к платформе.
Использование крепежных
крюков для буксировки приведет
к повреждению крепежных
крюков или переднего бампера и
может стать причиной тяжелой
травмы.

ВНИМАНИЕ

- Автоматическая коробка

передач

• Буксировка автомобиля на всех

четырех колесах допускается

только передним ходом.

Убедитесь, что ключ

зажигания находится в

положении ACC (Вспомо-

гательное) и рулевое колесо

разблокировано. Водитель

должен сидеть в буксируемом

автомобиле, чтобы управлять

им и нажимать педали.

• Во избежание серьезных

повреждений механической

коробки передач, скорость

движения автомобиля при

буксировке не должна

превышать 15 км/ч (10 миль/ч).

• Перед буксировкой проверьте

наличие утечек жидкости

автоматической коробки

передач под автомобилем. При

наличии утечек жидкости

автоматической коробки

передач необходимо исполь-

зовать кузов-платформу или

буксировочную тележку.

6 28

Действия в непредвиденных случаях

7 3

Техническое обслуживание

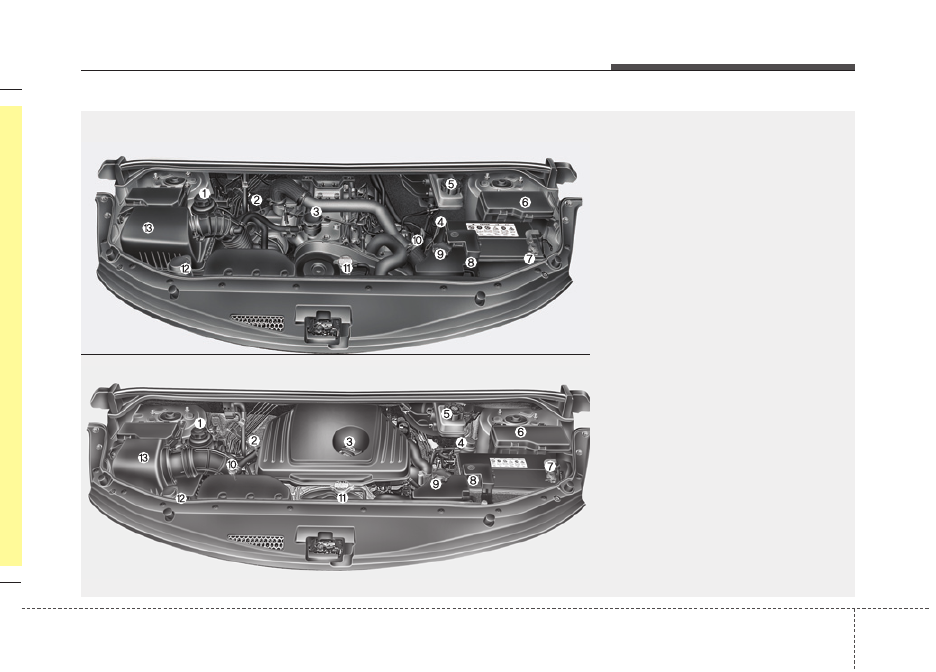

ОТСЕК ДВИГАТЕЛЯ

OTQ077001/OTQ027003

1. Бачок для жидкости усилителя

рулевого управления

2. Контрольный щуп проверки уровня

трансмиссионной жидкости в

автоматической коробке передач

(при наличии)

3. Крышка маслозаливной горловины

двигателя

4. Топливный фильтр

5. Бачок для тормозной жидкости

6. Блок плавких предохранителей

7. Отрицательная клемма

аккумуляторной батареи

8. Положительная клемма

аккумуляторной батареи

9. Расширительный бачок для жидкости

системы охлаждения

10. Масляный щуп

11. Крышка радиатора

12. Бачок омывателя ветрового стекла

13. Воздушный фильтр

❈ Отсек двигателя, фактически

имеющийся в автомобиле, может
иметь вид, отличный от изображенного
на рисунке.

■

■ Дизельный двигатель

Двигатель 4D56

Двигатель A2 2,5
