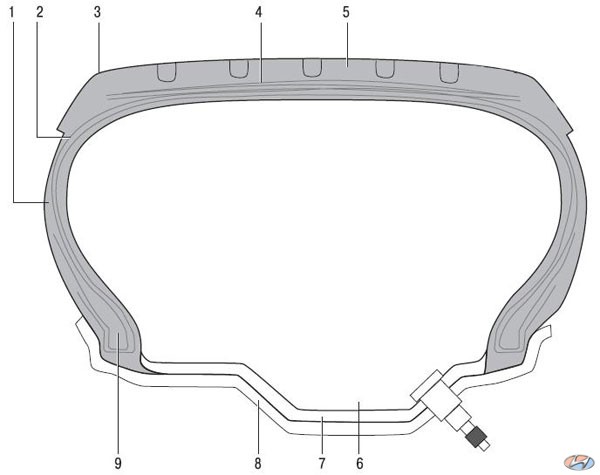

Особенности конструкции шин - Hyundai SolarisШина – сложное высокотехнологичное изделие. От конструкции и качества установленных на автомобиль шин во многом зависит комфортность и безопасность езды.Шины – одни из немногих деталей автомобиля, при покупке которых автовладелец имеет большую свободу выбора и может проявить творческий подход. В настоящее время в продаже представлены сотни моделей шин от десятков производителей. Этот раздел призван помочь автовладельцам разобраться в основных особенностях конструкции шин и сделать правильный выбор при покупке. Рис. 1. Элементы конструкции шины: 1 – боковины; 2 – каркас; 3 – плечевая зона; 4 – брекер; 5 – протектор; 6 – камера; 7 – ободная лента; 8 – обод; 9 – борт Покрышка – упругая резинокордная часть пневматической шины, воспринимающая тяговые и тормозные усилия и обеспечивающая сцепление резины с дорогой. Основныы ми элементами покрышки являются каркас 2 (рис. 1), брекер 4, протектор 5, боковины 1 и борта 9. Камера (ездовая камера) – резиновая кольцевая труба со специальным вентилем. Камерная шина – покрышка в комбинации с камерой. Бескамерная шина – покрышка, не требующая камеры. Герметичность полости достигается особым строением самой по крышки и обода. Каркас – важнейшая силовая часть шины, обеспечивающая ее прочность, воспринимающая внутреннее давление воздуха и передающая на колесо нагрузки от внешних сил, действующих со стороны дороги. Задачей каркаса является поддерживание амортизационных свойств шины, а так же удерживание в шине необходимого для этого количества воздуха. Каркас состоит из одного или нескольких, наложенных друг на друга слоев обрезиненного корда. В зависимости от конструкции каркаса, размеров, допустимой нагрузки и давления воздуха в шине число слоев корда в каркасе может изменяться от 1 (в легковой) до 16 и более (в грузовых, сельскохозяйственных шинах и пр.). Брекер – часть шины, состоящая из слоев корда и расположенная между каркасом и протектором шины. Он служит для улучшения связей каркаса с протектором, предотвращает его отслоение под действием внешних и центробежных сил, амортизирует ударные нагрузки и повышает сопротивление каркаса механическим повреждениям. В брекере нити корда в смежных слоях пересекаются друг с другом и с нитями корда соприкасающегося слоя каркаса, т.е. расположены диагонально независимо от конструкции шины. В зависимости от материала корда шины подразделяются на шины с текстильным брекером, шины с металлическим брекером, а при использовании металлокорда и в каркасе – цельнометаллокордные. Протектор – наружная часть покрышки, представляющая собой массивный слой резины. C наружной поверхности протектор имеет рельефный рисунок в виде выступов и канавок (ламелей), так называемую «беговую дорожку». Рисунок рельефной части определяет приспособленность шины для работы в различных дорожных условиях. От качества протектора зависит износостойкость шины и сцепление колеса с дорогой, а также уровень шума и вибраций. Плечевая зона – часть протектора, расположенная между беговой дорожкой и боковиной шины. Она увеличивает боковую жесткость шины, воспринимает часть боковых нагрузок, передаваемых беговой дорожкой, и улучшает соединение протектора с каркасом. Боковина – часть шины, расположенная между плечевой зоной и бортом, представляющая собой относительно тонкий слой эластичной резины, являющийся продолжением протектора на боковых стенках каркаса и предохраняющий его от влаги и механических повреждений. На боковины нанесены обозначение и маркировка шин. Борт – жесткая часть шины, служащая для ее крепления и герметизации (в случае бескамерной) на ободе колеса. Основа борта – нерастяжимое кольцо, сплетенное из стальной обрезиненной проволоки. Борт состоит из слоя корда, завернутого вокруг проволочного кольца, и круглого или профилированного резинового наполнительного шнура. Стальное кольцо придает борту необходимую жесткость и прочность, а наполнительный шнур – монолитность и эластичный переход от жесткого кольца к резине боковины. С наружной стороны борта расположена бортовая лента из прорезиненной ткани, или корда, предохраняющая борт от истирания об обод и повреждения при монтаже и демонтаже.
