Задняя подвеска - Hyundai Solaris
Особенности конструкции задней подвески - Hyundai Solaris

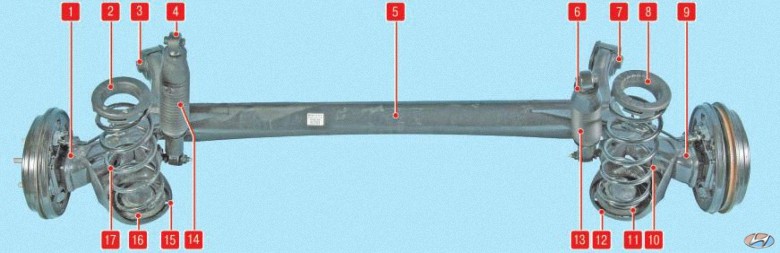

Задняя подвеска полунезависимая, пружинная, с поперечной балкой и гидравлическими амортизаторами. Рис. 1. Расположение элементов задней подвески: 1, 9 – продольные рычаги задней подвески; 2, 8 – верхние прокладки пружины; 3, 7 – резинометаллические шарниры (сайлентблоки) продольных рычагов; 4, 6 – амортизаторы задней подвески; 5 – балка задней подвески; 10, 17 – пружины задней подвески; 11, 16 – нижние прокладки пружин; 12, 15 – нижние опоры пружин; 13, 14 – защитные чехлы амортизаторов К балке 5 (рис. 1) задней подвески приварены кронштейны для крепления амортизаторов 4 и 6, нижние опоры пружин 12 и 15. Ступицы задних колес прикреплены к продольным рычагам задней подвески четырьмя болтами. Спереди к балке приварены втулки, в которые запрессованы резинометаллические шарниры (сайлентблоки) 3 и 7 крепления балки к кузову. На кронштейнах балки задней подвески болтами закреплены нижние шарниры гидравлических амортизаторов двустороннего действия. Верхние шарниры амортизаторов прикреплены к кузову.
