Hummer H3. Manual - part 989

Fig. 26: View Of Rear Axle Cover Mounting Brackets
Courtesy of GENERAL MOTORS CORP.

4. Remove the mounting brackets from the rear axle cover.

5. Position a suitable drain pan under the axle.

6. Remove the rear cover mounting bolts.

7. Remove the rear cover and gasket from the differential housing.

8. Drain the rear axle.

Installation Procedure



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



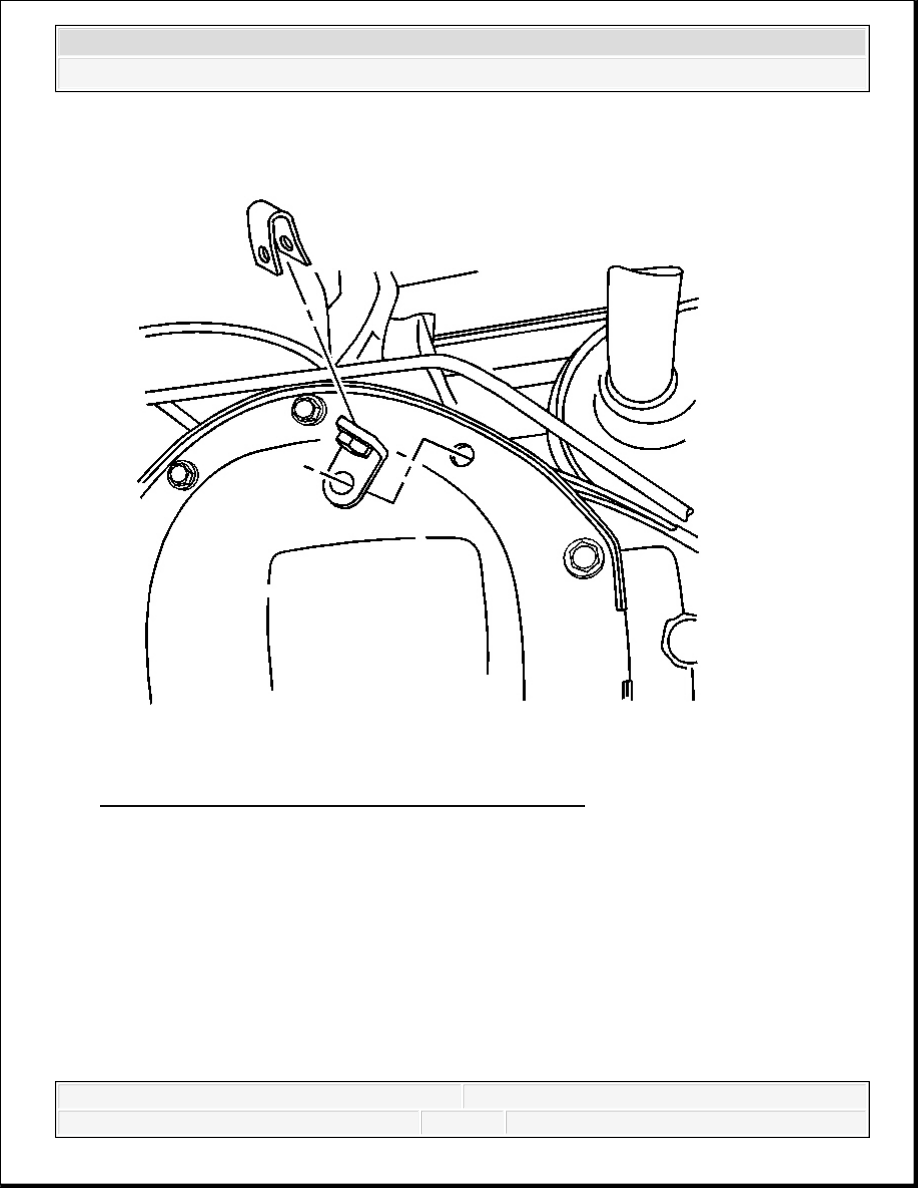

Fig. 27: View Of Rear Axle Cover Mounting Brackets
Courtesy of GENERAL MOTORS CORP.

1. Clean the contact area for the rear cover and gasket and the differential housing.

2. Install the retainer and mounting bracket for the rear brake pipe.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



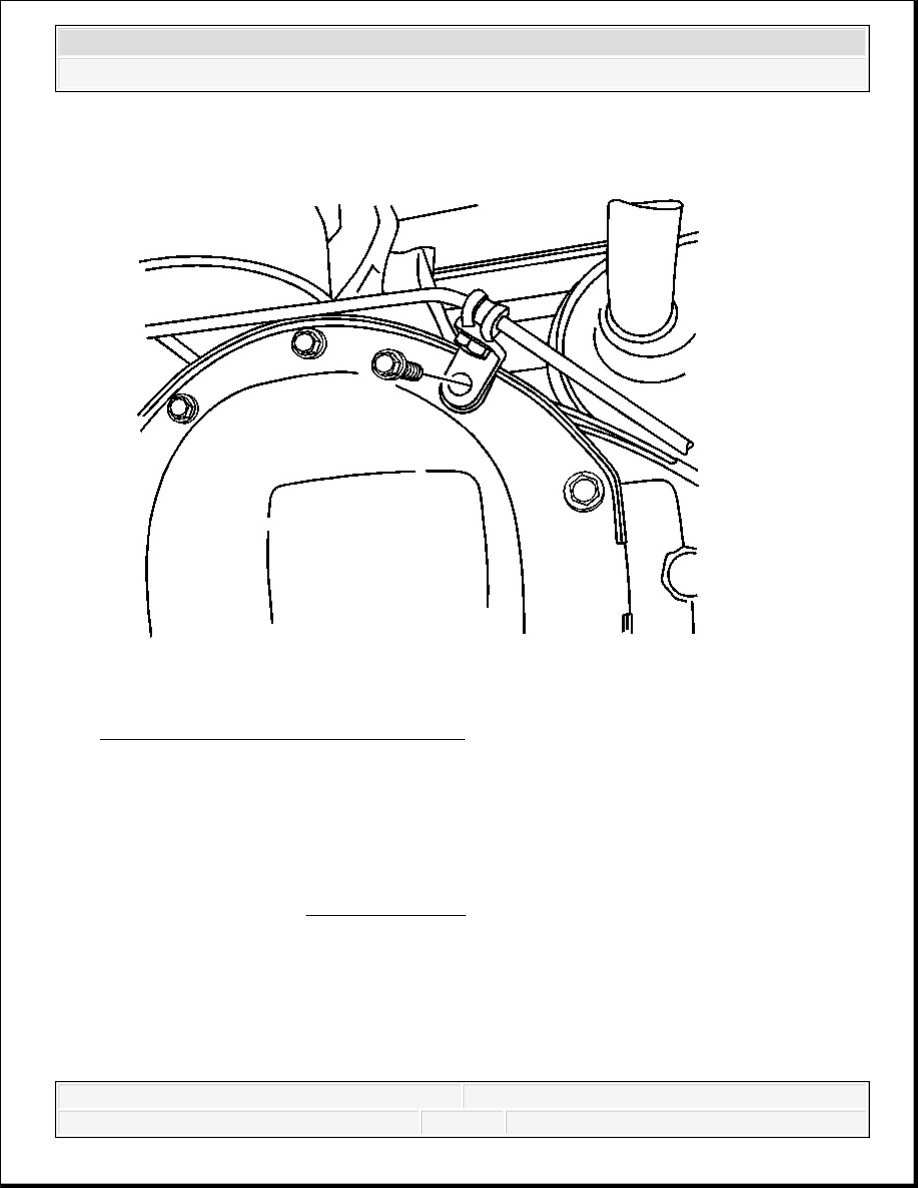

Fig. 28: View Of Mounting Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

3. Install the mounting bolt for the mounting bracket.

4. Finger tighten the bolt for the mounting bracket.

5. Install the axle housing cover and gasket.

6. Install the mounting bolts.

Tighten: Tighten the mounting bolts to 30 N.m (20 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



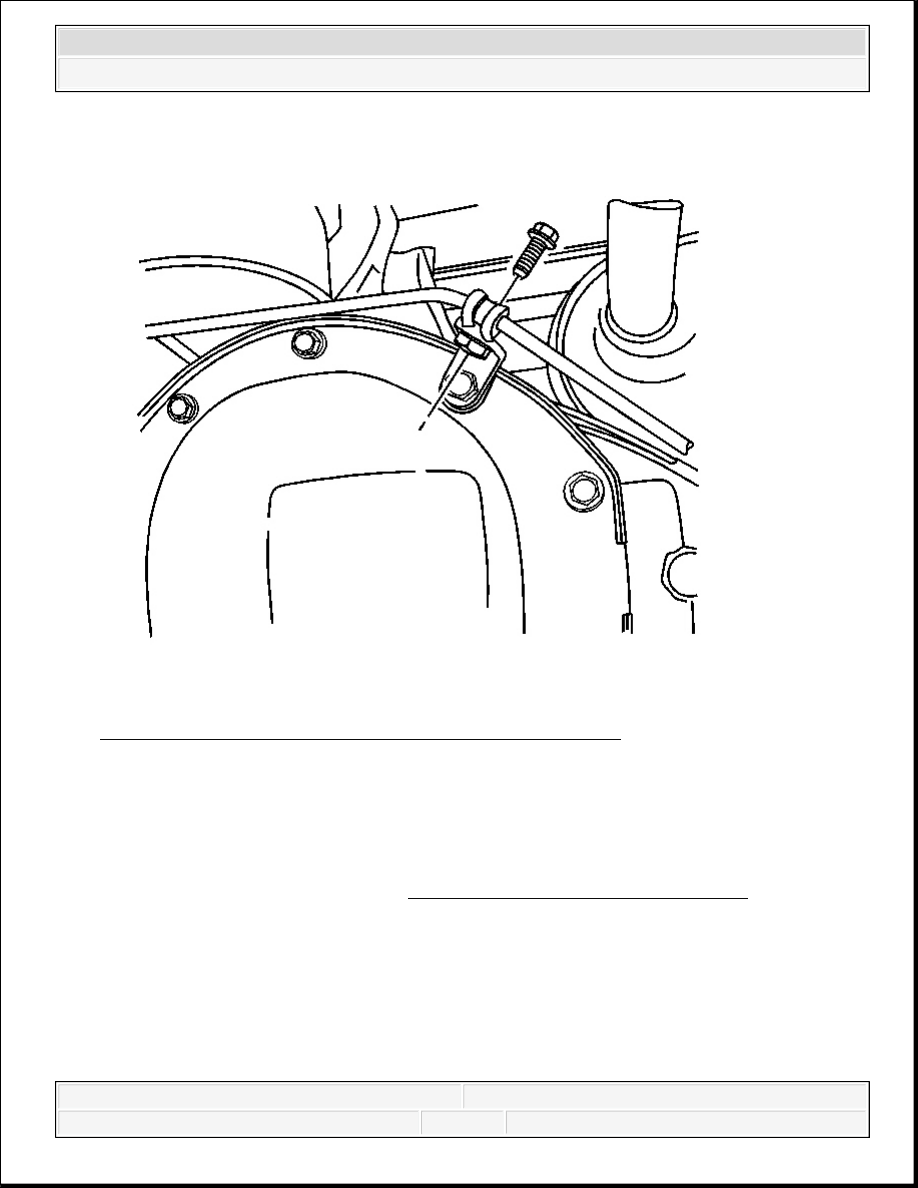

Fig. 29: View Of Right Brake Pipe Axle Housing Retainer
Courtesy of GENERAL MOTORS CORP.

7. Install the retaining bolt for the brake pipe retainer.

Tighten: Tighten the mounting bolts to 20 N.m (14 lb ft).

8. Fill the rear axle with fluid. Refer to Rear Axle Lubricant Level Inspection.

9. Lower the vehicle.

REAR AXLE SHAFT REPLACEMENT

Tools Required

J 2619-01 Slide Hammer



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3
