Hummer H3. Manual - part 977

Sealers, Adhesives and Lubricants

SCHEMATIC AND ROUTING DIAGRAMS

DIFFERENTIAL LOCK SCHEMATICS

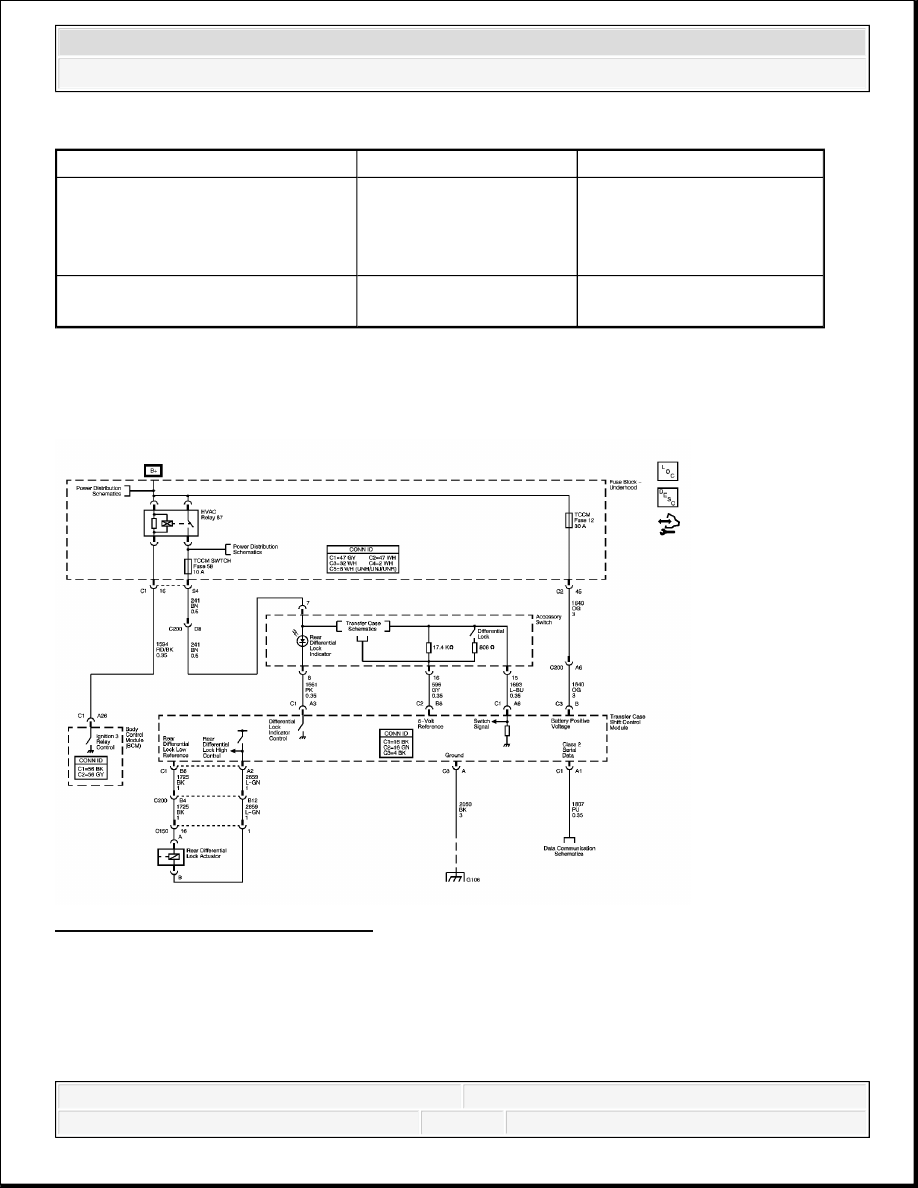

Fig. 1: Differential Lock Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

REAR AXLE COMPONENT VIEWS

Application

Type of Material

GM Part Number

Rear Drive Axle

Lubricant

12378261 (Canadian P/N

10953455) or equivalent

meeting GM Specification

9986115

Pinion Yoke Splines

Sealant

12346004 (Canadian P/N

10953480) or equivalent



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



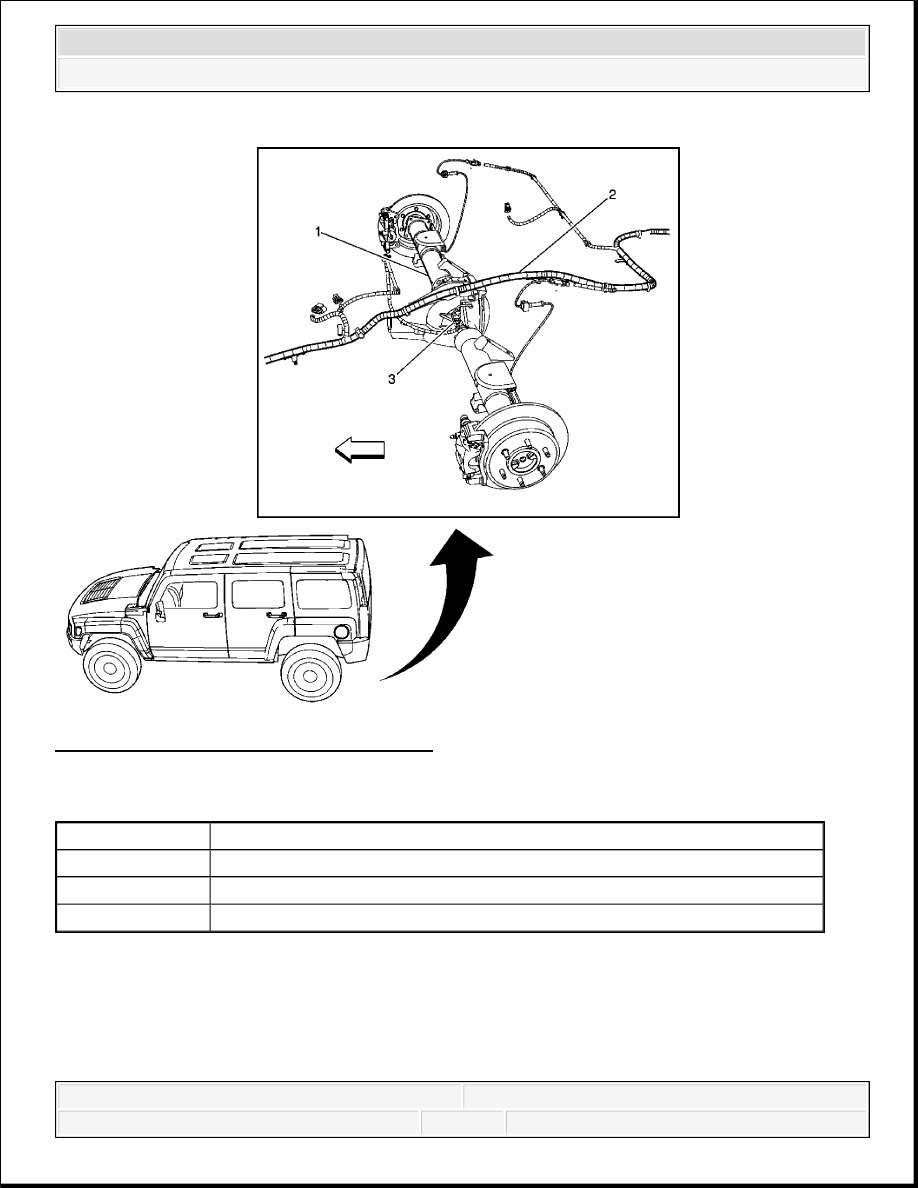

Fig. 2: Identifying Rear Axle Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 2

REAR AXLE CONNECTOR END VIEWS

Rear Differential Lock Actuator

Callout

Component Name

1

Rear Axle

2

Chassis Harness

3

Rear Differential Lock Actuator



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



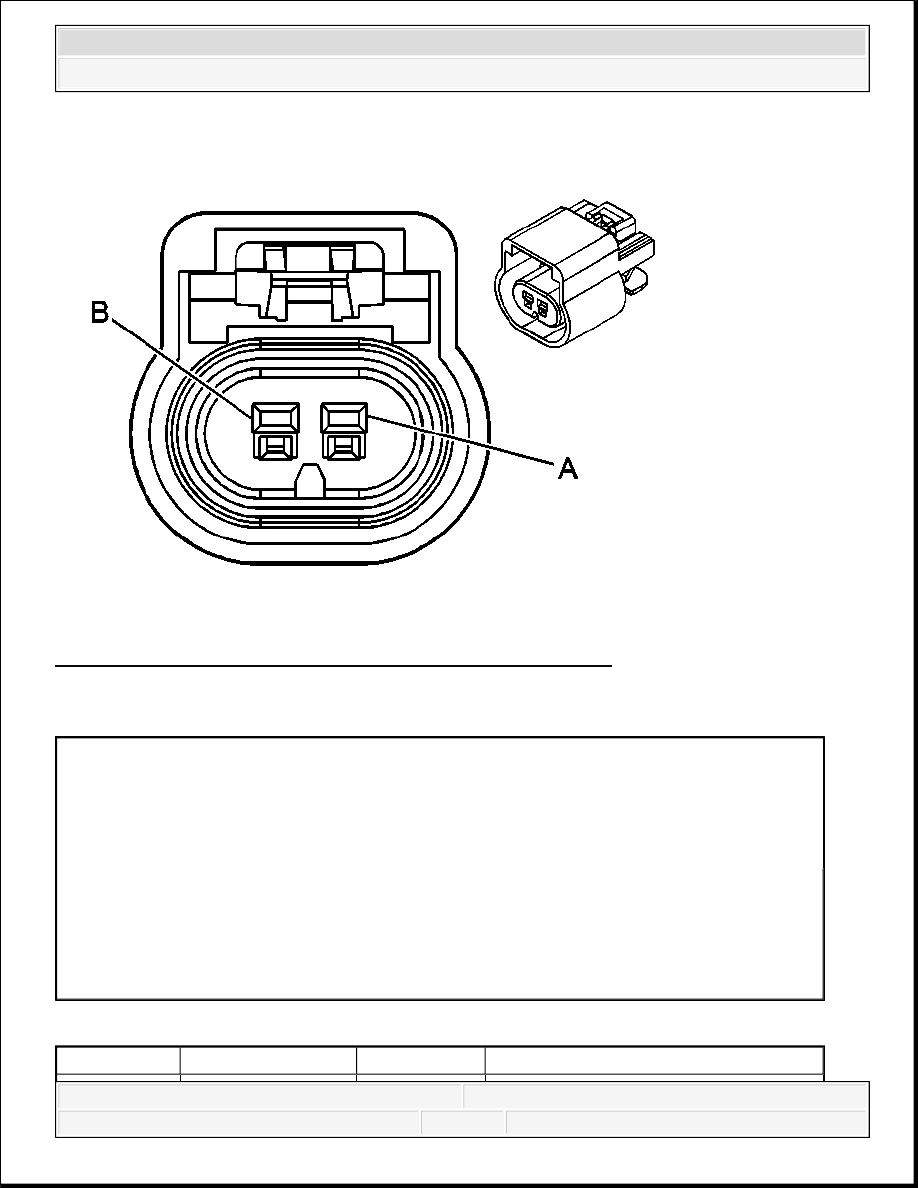

Fig. 3: Rear Differential Lock Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Rear Differential Lock Actuator Connector Parts Information

Rear Differential Lock Actuator Connector Terminal Identification

Connector Part Information

OEM: 15326801

Service: 15306156

Description: 2-Way F GT 150 Series Sealed (BK)

Terminal Part Information

Terminal/Tray: 12191819/8

Core/Insulation Crimp: 2/A

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



LOCKING DIFFERENTIAL DISASSEMBLED VIEWS

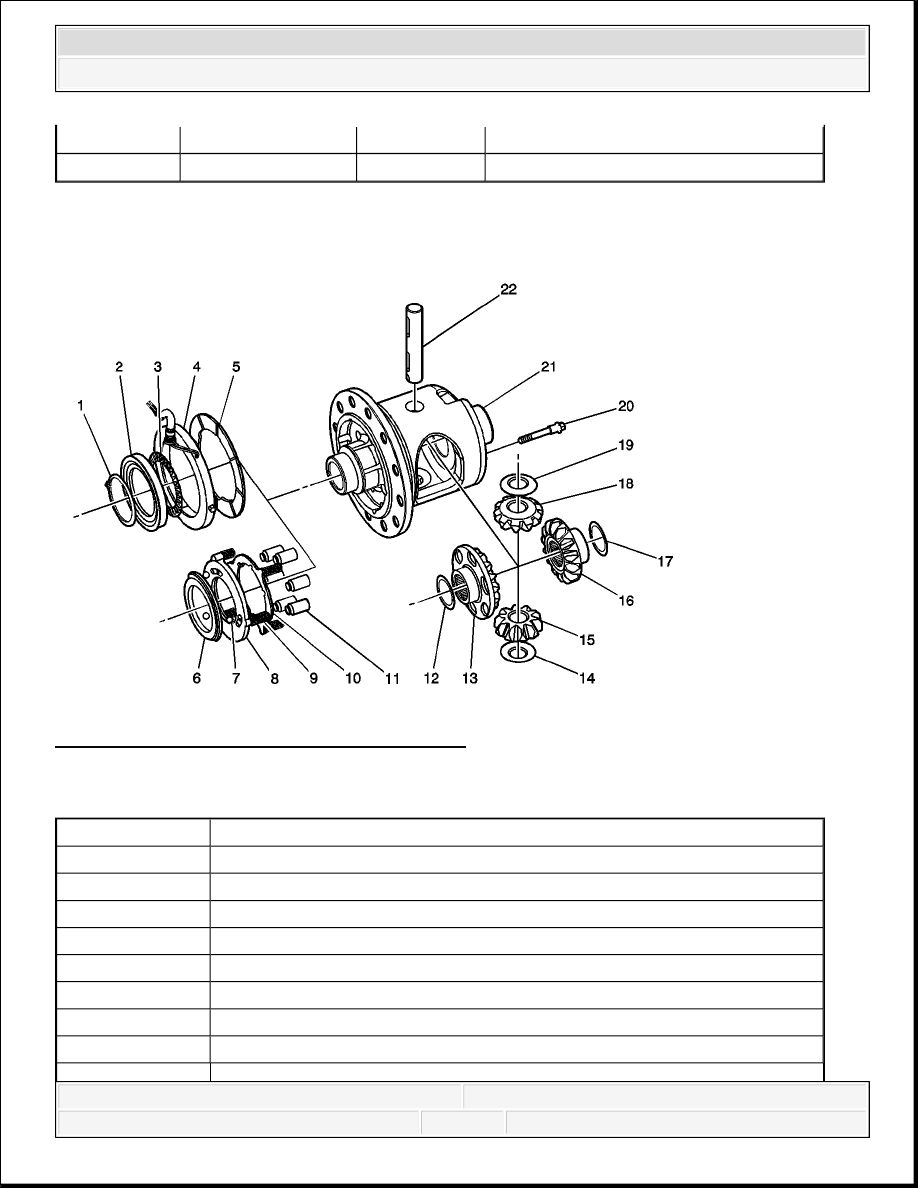

Fig. 4: Locking Differential Component View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

A

BK

1725

Rear Differential Lock Low Reference

B

L-GN

2659

Rear Differential Lock High Control

Callout

Component Name

1

Differential Bearing Retainer Ring

2

Differential Bearing Race

3

Differential Bearing Assembly

4

Locking Differential Coil Assembly

5

Locking Differential Coil Plate

6

Locking Differential Ball Bearing Plate - Outboard

7

Locking Differential Ball Bearing Assembly

8

Locking Differential Ball Bearing Plate - Inboard



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3
