switch signal circuit. When the clutch pedal is applied, the normally closed clutch release switch
opens and the PCM detects zero voltage on the climate control panel (CCP) switch signal circuit.
The vehicle speed stored in the memory of the PCM will be erased when the cruise control
On/Off button is turned OFF or the ignition switch is turned OFF.

The Cruise Control System will disengage when the PCM detects that a driver override function
has been active for approximately 60 seconds.

When the Cruise Control System is disengaged, the PCM sends a class 2 message to the
instrument panel cluster (IPC) in order to deactivate the cruise control indicator.

Cruise Control Inhibited

The powertrain control module (PCM) inhibits the cruise control operation when any of the
following conditions exist:

A cruise control related DTC has been set.

The vehicle speed is less than 40.2 km/h (25 mph).

The vehicle is in PARK, REVERSE, NEUTRAL or 1st gear.

The engine RPM is too low.

The engine RPM is too high, with fuel cut off.

The vehicle speed is too high, with fuel cut off.

The system voltage is not between 9 volts and 16 volts.

The Traction Control System (TCS) is active for more than 2 seconds.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Cruise Control - H3



2007 Driveline/Axle

Front Drive Axle - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

AXLE PRELOAD AND BACKLASH SPECIFICATIONS

Axle Preload and Backlash Specifications

Application

Specification

Metric

English

Differential Carrier Assembly Bearing Cap Bolts

63 N.m

46 lb ft

Differential Carrier Assembly Mounting Bracket to
Carrier Bolts

155 N.m

114 lb ft

Differential Carrier Assembly Mounting Bracket to
Frame Bolts

155 N.m

114 lb ft

Differential Housing Cover Bolts

30 N.m

22 lb ft

Intermediate Shaft Housing Assembly to Axle
Housing Bolts

67 N.m

49 lb ft

Intermediate Shaft Housing to Outer Housing Bolts

48 N.m

35 lb ft

Pinion Shaft Lock Screw/Bolt

25 N.m

18 lb ft

Plug, Drain and Fill

32 N.m

24 lb ft

Ring Gear Bolts

120 N.m

89 lb ft

Third Point Mount Bolt

110 N.m

81 lb ft

Application

Specification

Metric

English

Backlash

0.08-0.25 mm

0.003-0.010 in

Backlash (Preferred)

0.13-0.18 mm

0.005-0.007 in

Pinion Bearing Preload, New Bearings

1.7-3.4 N.m

15-30 lb in

Pinion Bearing Preload, Used Bearings

1.1-2.3 N.m

10-20 lb in

Pinion and Differential Case Bearing Preload, New
Bearings

3.4-6.2 N.m

30-55 lb in

Pinion and Differential Case Bearing Preload, Used
Bearings

2.8-5.1 N.m

25-45 lb in



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3





2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



SEALERS, ADHESIVES AND LUBRICANTS

Sealers, Adhesives and Lubricants

COMPONENT LOCATOR

FRONT DRIVE AXLE DISASSEMBLED VIEWS

Application

Type of Material

GM Part Number

Front Drive Axle

Lubricant

SAE 75W90 Synthetic

Axle Lubricant GM P/N

89021677 (Canadian P/N

89021678) or equivalent

meeting GM Specification

9986115

Pinion Yoke Splines

Sealant

GM P/N 12346004

(Canadian P/N 10953480)

or equivalent



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



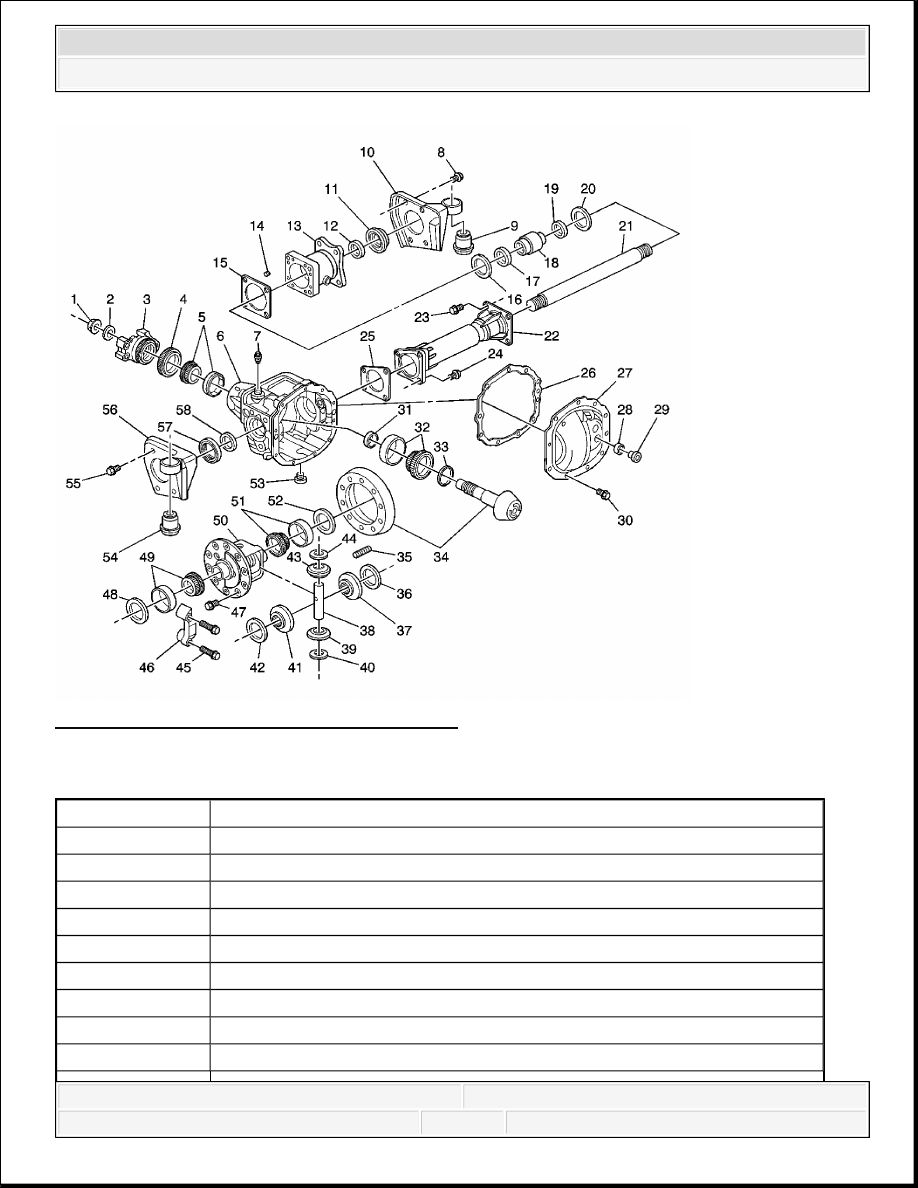

Fig. 1: Front Drive Axle Disassembled Views
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 1

Callout

Component Name

1

Nut - Pinion

2

Washer - Pinion

3

Flange Assembly - Pinion

4

Seal Assembly - Pinion

5

Bearing Assembly - Pinion Tail

6

Carrier Assembly

7

Connector - Vent

8

Bolt - Bracket to Support

9

Bushing - Mounting
