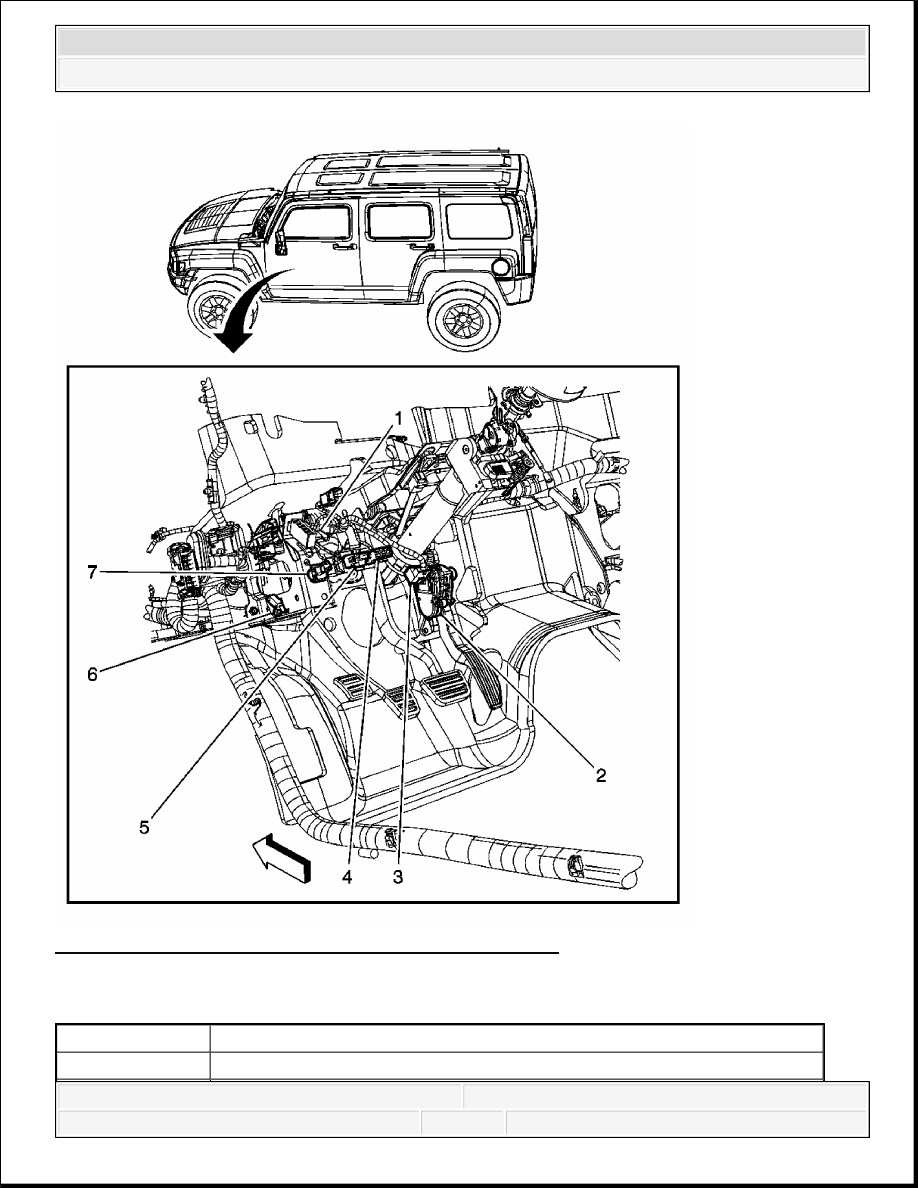

Fig. 2: View Of Components On Lower Left Side Of I/P
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 2

Callout

Component Name

1

Clutch Start Switch (MA5)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Cruise Control - H3



CRUISE CONTROL CONNECTOR END VIEWS

Clutch Release Switch

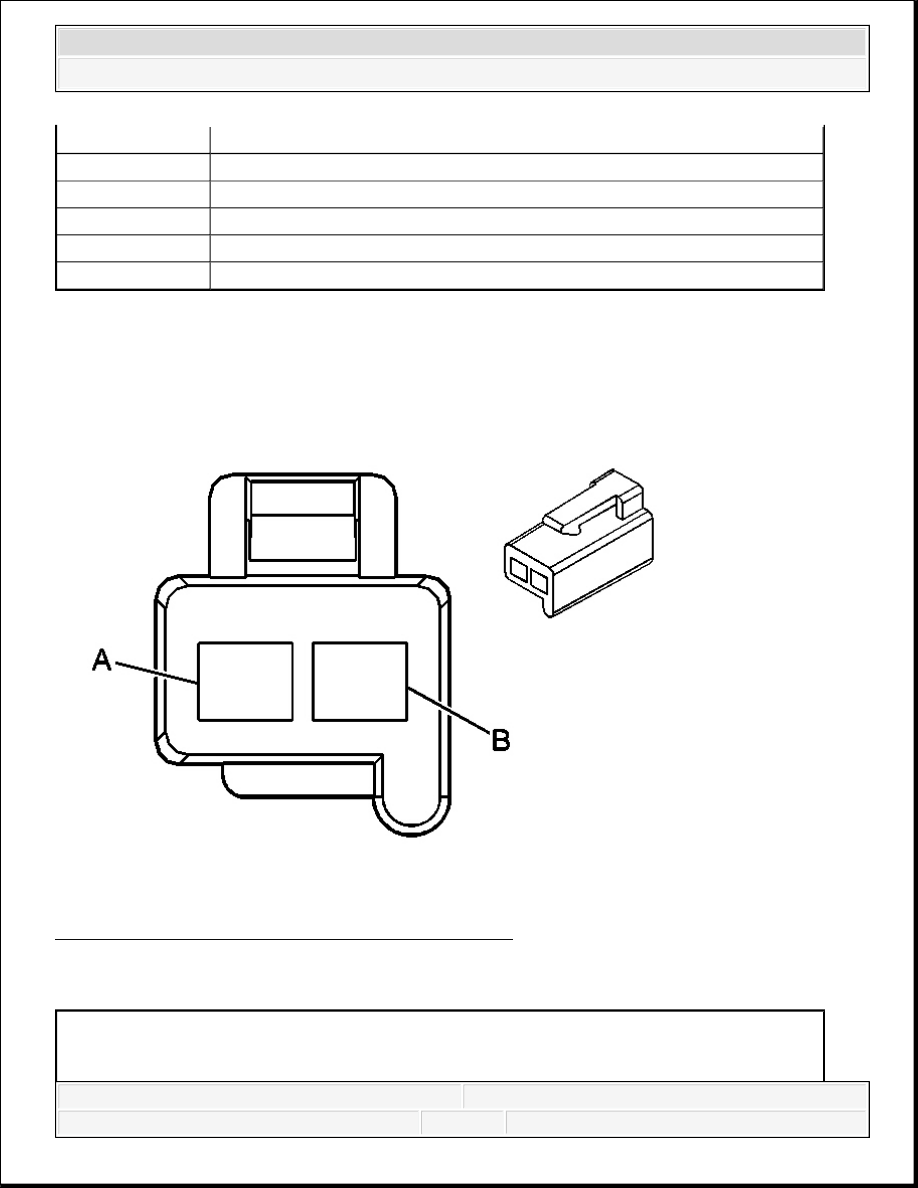

Fig. 3: Clutch Release Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Clutch Release Switch Connector Parts Information

2

Accelerator Pedal Position (APP) Sensor

3

Steering Wheel Position Sensor (JL4)

4

TCC Brake/Cruise Release Switch

5

Stop Lamp Switch

6

Park Brake Switch

7

Clutch Release Switch (MA5)

Connector Part Information

OEM: 12041433



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Cruise Control - H3



Clutch Release Switch Connector Terminal Identification

TCC Brake/Cruise Release Switch

Service: 12126463

Description: 2-Way F Metri-Pack 280 Series (BK)

Terminal Part Information

Terminal/Tray: 12034046/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

PK

339

Ignition 1 Voltage

B

BN/WH

379

CPP Switch Signal



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Cruise Control - H3



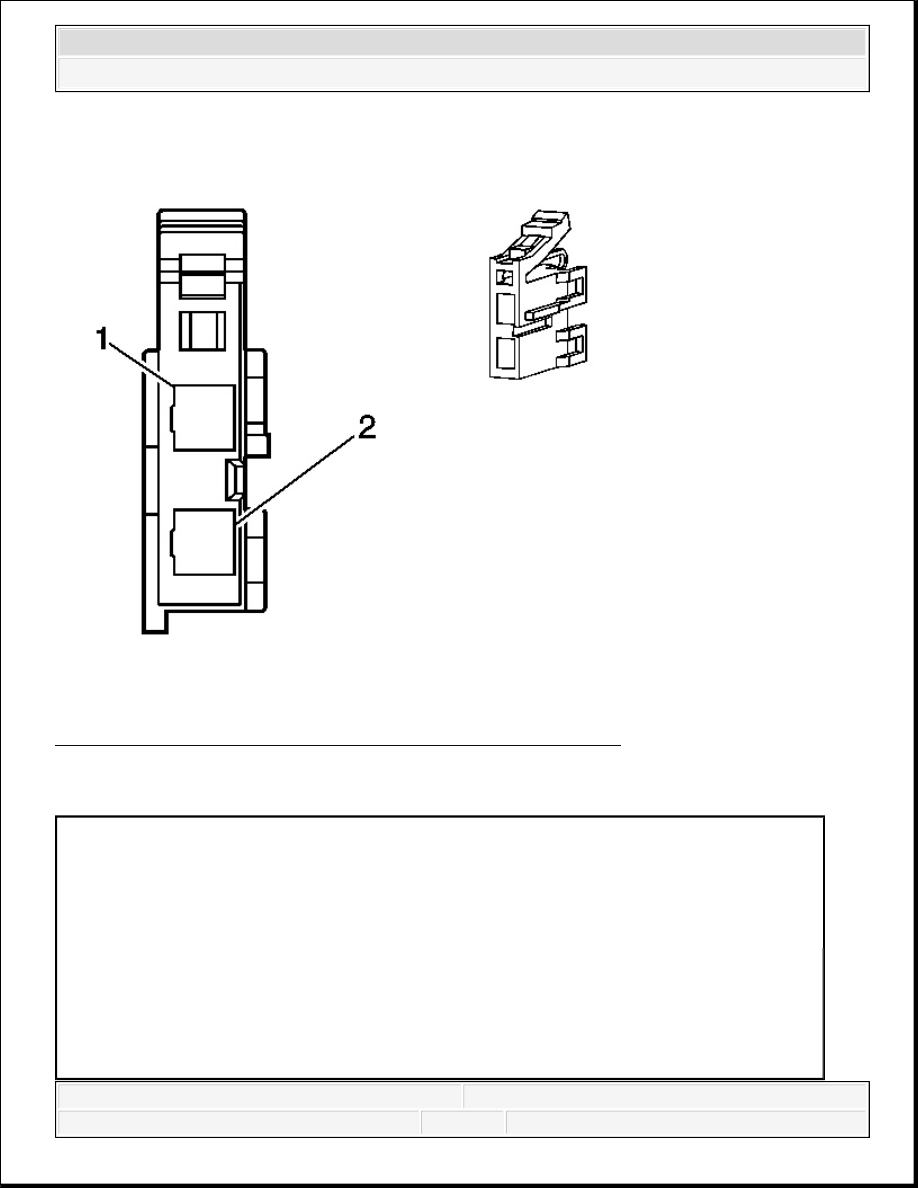

Fig. 4: TCC Brake/Cruise Release Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

TCC Brake/Cruise Release Switch Connector Parts Information

Connector Part Information

OEM: 7123-6024-40

Service: 80946651

Description: 2-Way F 58 M-Type (GY)

Terminal Part Information

Terminal/Tray: 7116-2875/10

Core/Insulation Crimp: E/B

Release Tool/Test Probe: 12094430/J-35616-42 (RD)
