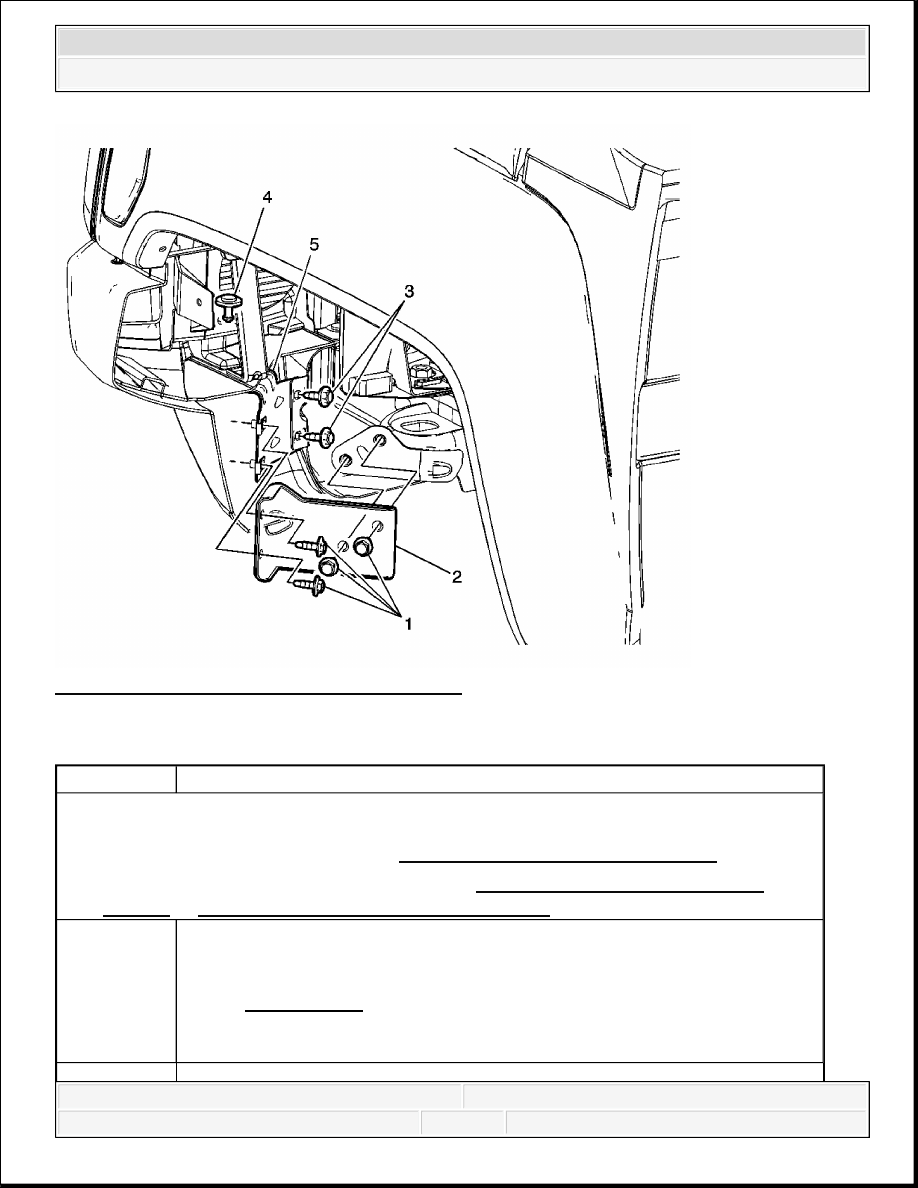

Fig. 3: Bracket Replacement - Front Bumper
Courtesy of GENERAL MOTORS CORP.

Front Bumper Impact Bar Bracket Replacement

Callout

Component Name

Preliminary Procedures

1. Remove the front bumper. Refer to Front Bumper Fascia Replacement.

2. Remove the front wheelhouse liner. Refer to Wheelhouse Panel Replacement

(Front) or Wheelhouse Panel Replacement (Rear) .

1

Front Bumper Bracket Outer Bolt (Qty: 4)

Tighten: 40 N.m (40 lb ft)

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bumpers and Fascias - H3



FRONT BUMPER FASCIA REPLACEMENT

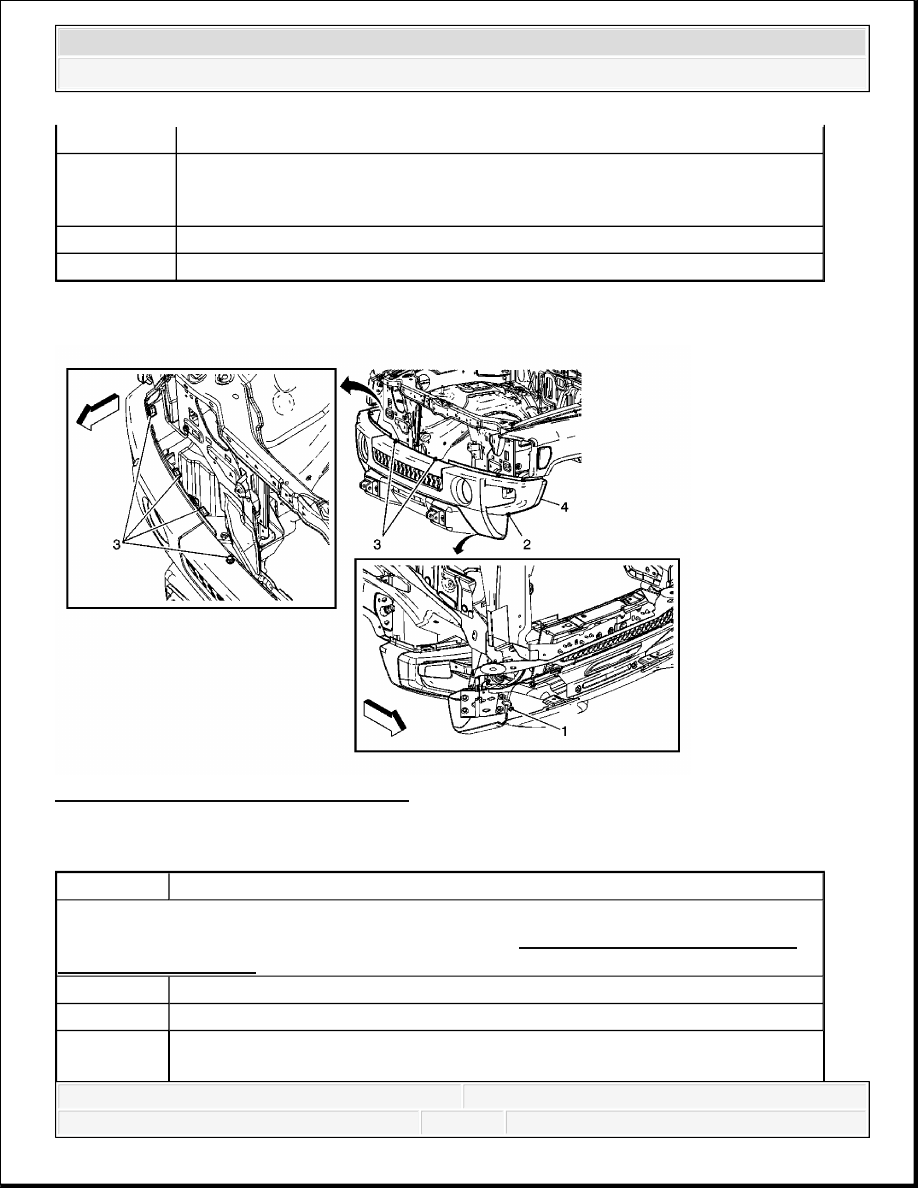

Fig. 4: Replacing Front Bumper Fascia
Courtesy of GENERAL MOTORS CORP.

Front Bumper Fascia Replacement

2

Front Bumper Bracket Outer Bracket

3

Front Bracket Inner Bolt (Qty: 2)

Tighten: 40 N.m (30 lb ft)

4

Fascia Support to Inner Bumper Bracket Retainer

5

Front Bumper Bracket Inner

Callout

Component Name

Preliminary Procedure:
Remove radiator grille reinforcement support. Refer to Radiator Grille Reinforcement
Support Replacement .

1

Front Fascia Plastic Retainer (Qty: 2)

2

Front Fascia Plastic Retainer (Qty: 2)

3

Front Fascia Plastic Retainer (Qty: 2)
Tip: Use a small flat-bladed screwdriver to remove the six metal retaining



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bumpers and Fascias - H3



REAR BUMPER EXTENSION REPLACEMENT

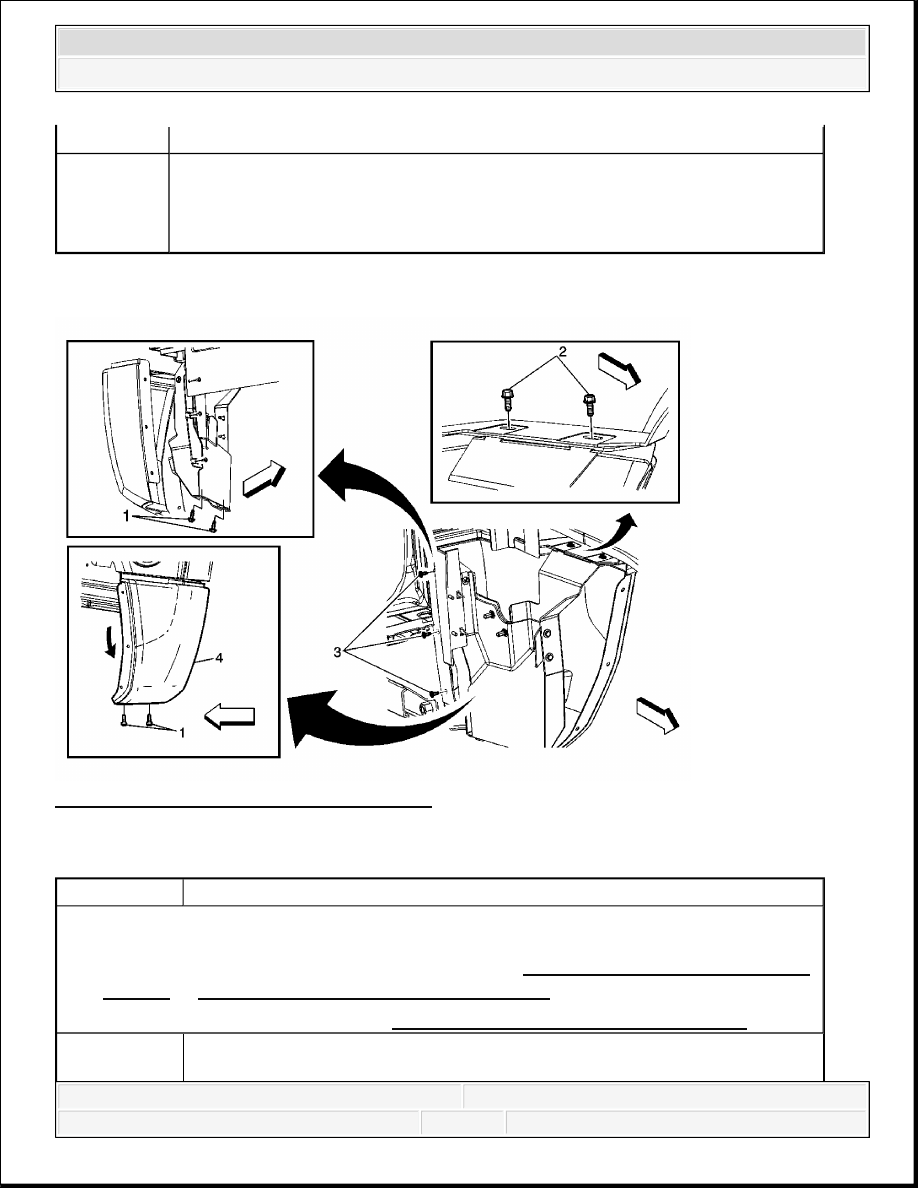

Fig. 5: Replacing Rear Bumper Extension
Courtesy of GENERAL MOTORS CORP.

Rear Bumper Extension Replacement

clips on the top of the fascia to disengage it from the intermediate filler.

4

Front Fascia
Tip: The lower portion of the fascia is held in place by several plastic tabs
that engage in slots in the bumper intermediate filler. Use firm pressure to
disengage but be careful not to damage the front fascia while removing it.

Callout

Component Name

Preliminary Procedures

1. Remove the rear inner wheelhouse panel. Refer to Wheelhouse Panel Replacement

(Front) or Wheelhouse Panel Replacement (Rear) .

2. Remove the rear bumper. Refer to Rear Bumper Impact Bar Replacement.

Filler Extension Rear Bumper Screw (Qty: 3)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bumpers and Fascias - H3



REAR BUMPER IMPACT BAR REPLACEMENT

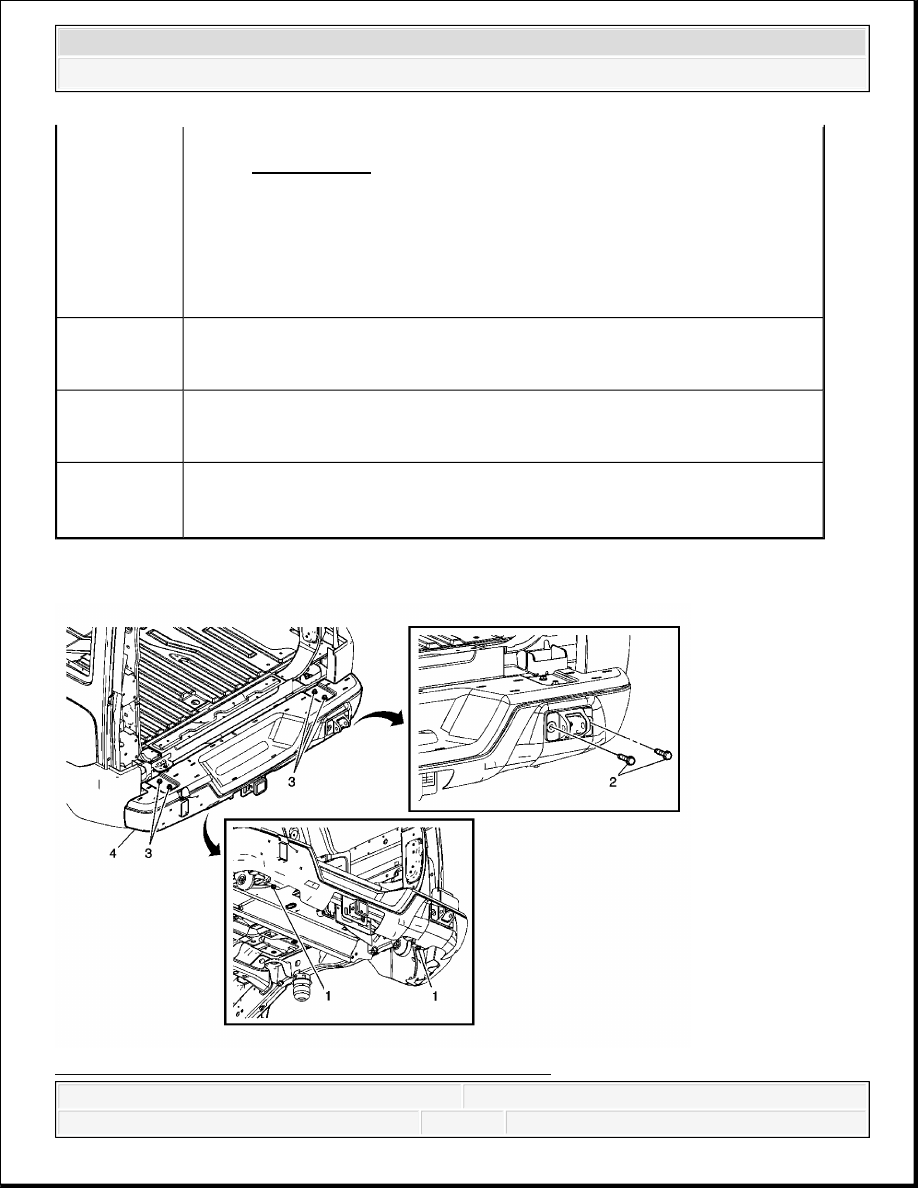

Fig. 6: View Of Rear Bumper Impact Bar Components

1


Tip: Open the endgate to access the inside upper bumper extension filler
screw.

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Extension Rear Bumper Filler Lower Bolt (Qty: 2)

Tighten: 9 N.m (80 lb in)

3

Wheelhouse Opening Flare Bolt (Qty: 2)

Tighten: 9 N.m (80 lb in)

4

Extension Rear Bumper Filler (Qty: 1)
Tip: Pull front edge outward from under wheel opening flare and push filler
extension rearward to remove.
