7. Slide the cage/inner race assembly, small diameter first, onto the driveshaft bar.

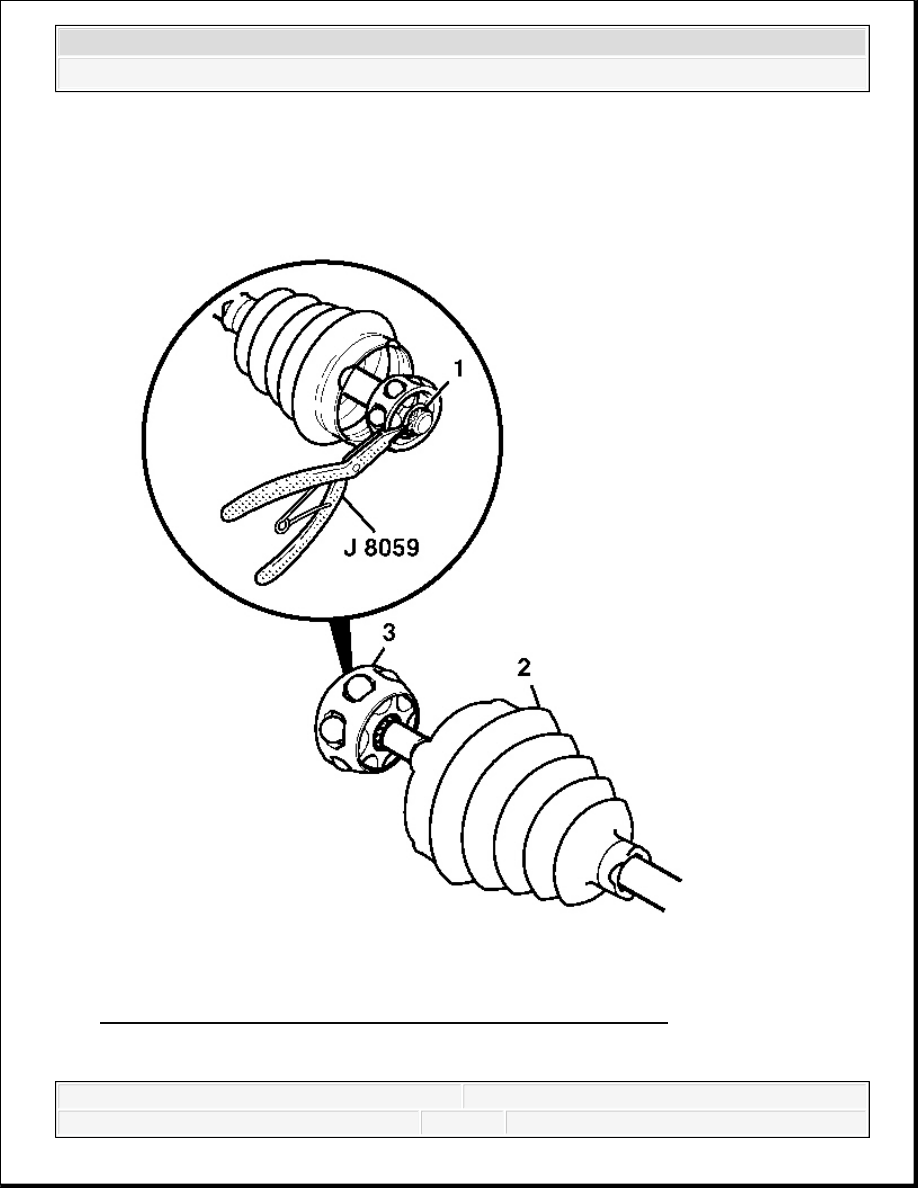

Fig. 19: View Of Small Retaining Ring & Inner Race Assembly
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



8. Install the small retaining ring (1) using pliers J 8059 into the groove of the driveshaft bar.

See Special Tools.

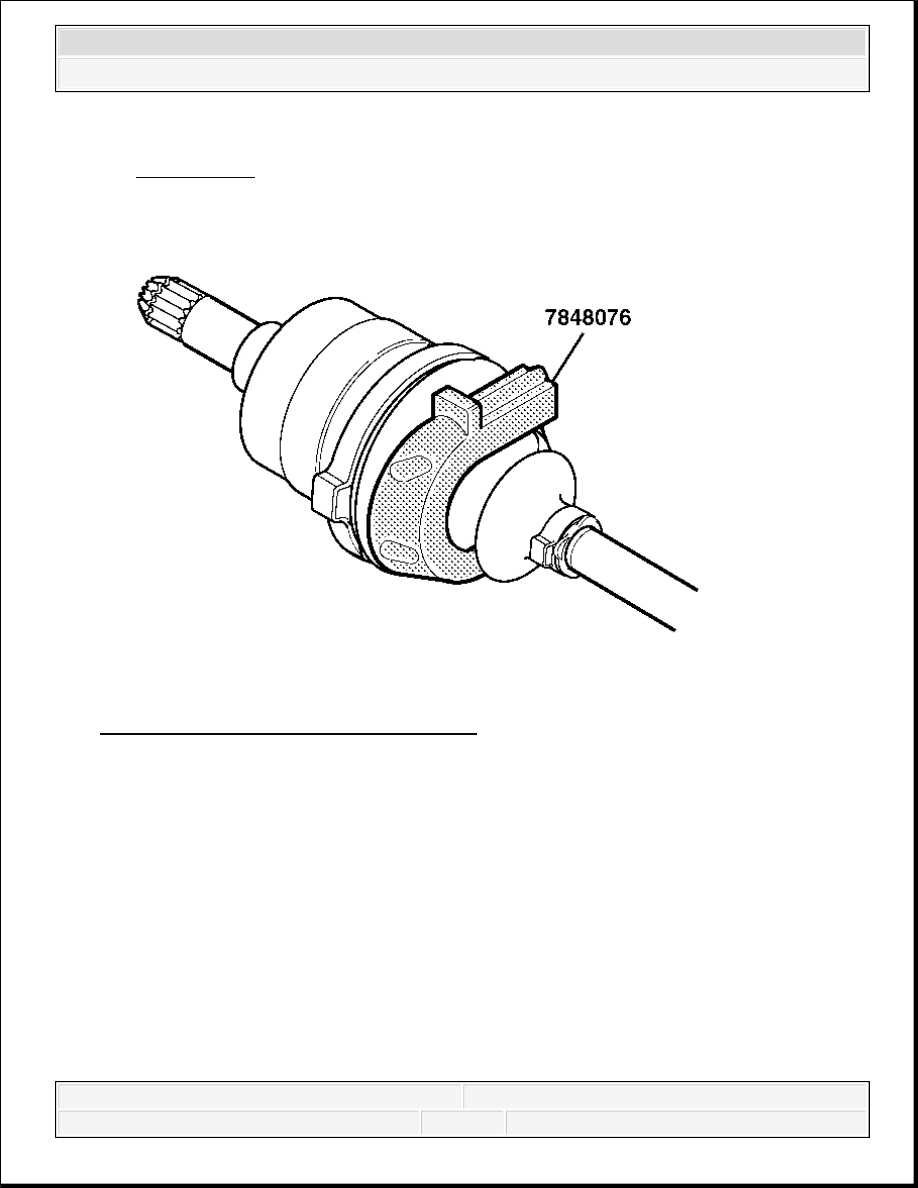

Fig. 20: Installing D/O Joint Housing Seal
Courtesy of GENERAL MOTORS CORP.

9. Pack the seal and D/O joint housing with the grease suppled in the kit. The amount of grease

supplied in this kit has been pre-measured for this application.

10. Place the new large retaining clamp on the seal.

11. Slide the D/O joint housing over the cage and inner race assembly.



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



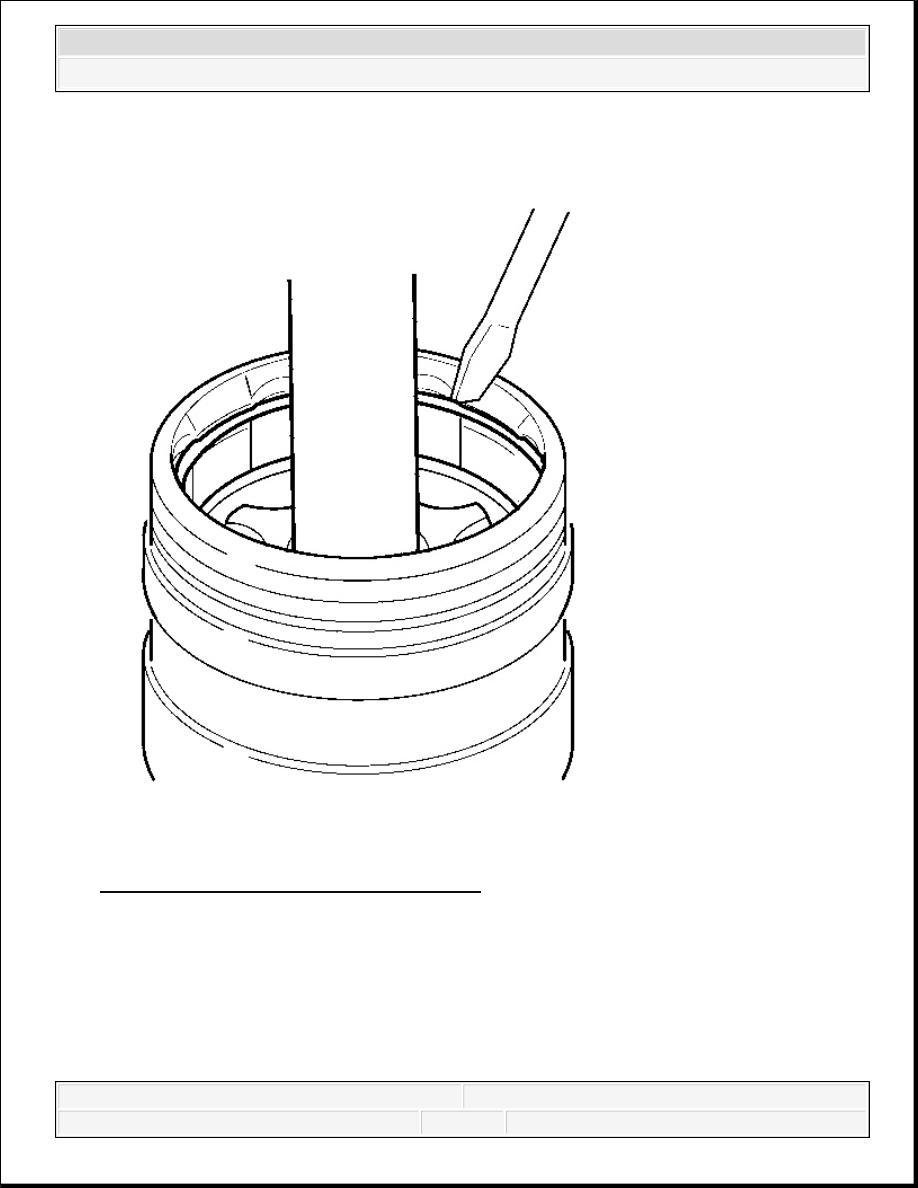

Fig. 21: Locating D/O Ball Retaining Ring
Courtesy of GENERAL MOTORS CORP.

12. Insert the D/O ball retaining ring into the groove at the top of the D/O joint housing.



2007 Hummer H3

2007 Driveline/Axle Wheel Drive Shafts - H3



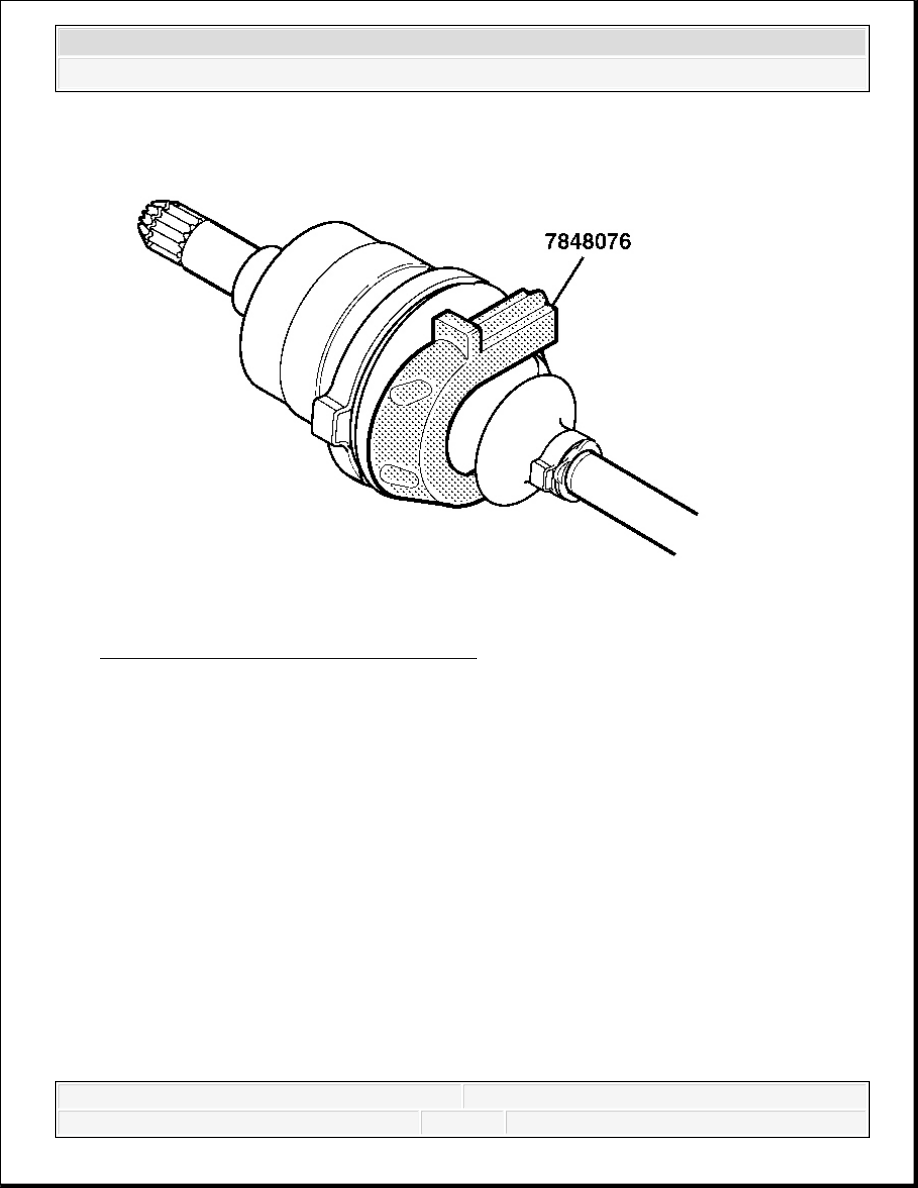

Fig. 22: Installing D/O Joint Housing Seal
Courtesy of GENERAL MOTORS CORP.

13. Install the seal onto the D/O joint housing.
