Hummer H3. Manual - part 878

Callouts For Fig. 500

Callout

Component Name

1

Suction (Intake)

2

Decrease

2

Decrease

3

Line

3

Line

3

Line

5

Release

7

To Cooler

8

Lube from Cooler

8

Lube from Cooler

11

Torque Signal

16

Reverse Input (Rev. Clutch

16

Reverse Input (Rev. Clutch

16

Reverse Input (Rev. Clutch

18

Forward Clutch Feed

18

Forward Clutch Feed

29

3-4 Clutch

29

3-4 Clutch

37

Overrun Clutch

37

Overrun Clutch

37

Overrun Clutch

43

Exhaust

43

Exhaust

43

Exhaust

45

Vent

46

Seal Drain

47

Void

48

Regulated Apply

232

Oil Pump Cover Screen

237

Check Valve Retainer and Ball Assembly

237

Check Valve Retainer and Ball Assembly

240

Orificed Cup Plug

240

Orificed Cup Plug



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



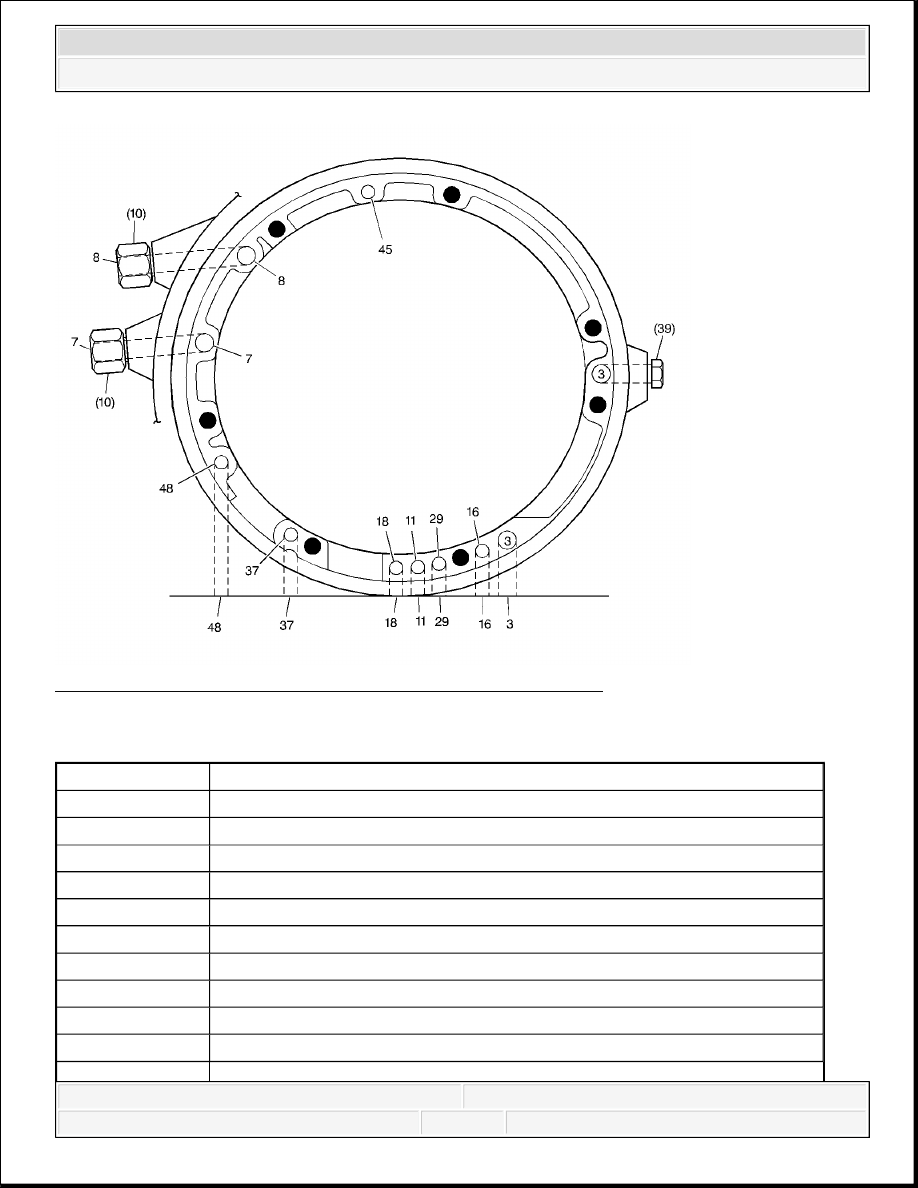

Fig. 501: Identifying Case Fluid Passages (Pump Cover Side)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 501

Callout

Component Name

3

Line

3

Line

3

Line

7

To Cooler

7

To Cooler

8

Lube from Cooler

8

Lube from Cooler

10

Oil Cooler Pipe Connector

10

Oil Cooler Pipe Connector

11

Torque Signal



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



11

Torque Signal

16

Reverse Input

16

Reverse Input

18

Forward Clutch Feed

18

Forward Clutch Feed

29

3-4 Clutch

29

3-4 Clutch

37

Overrun Clutch

37

Overrun Clutch

39

Pressure Plug

45

Vent

48

Regulated Apply

48

Regulated Apply



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



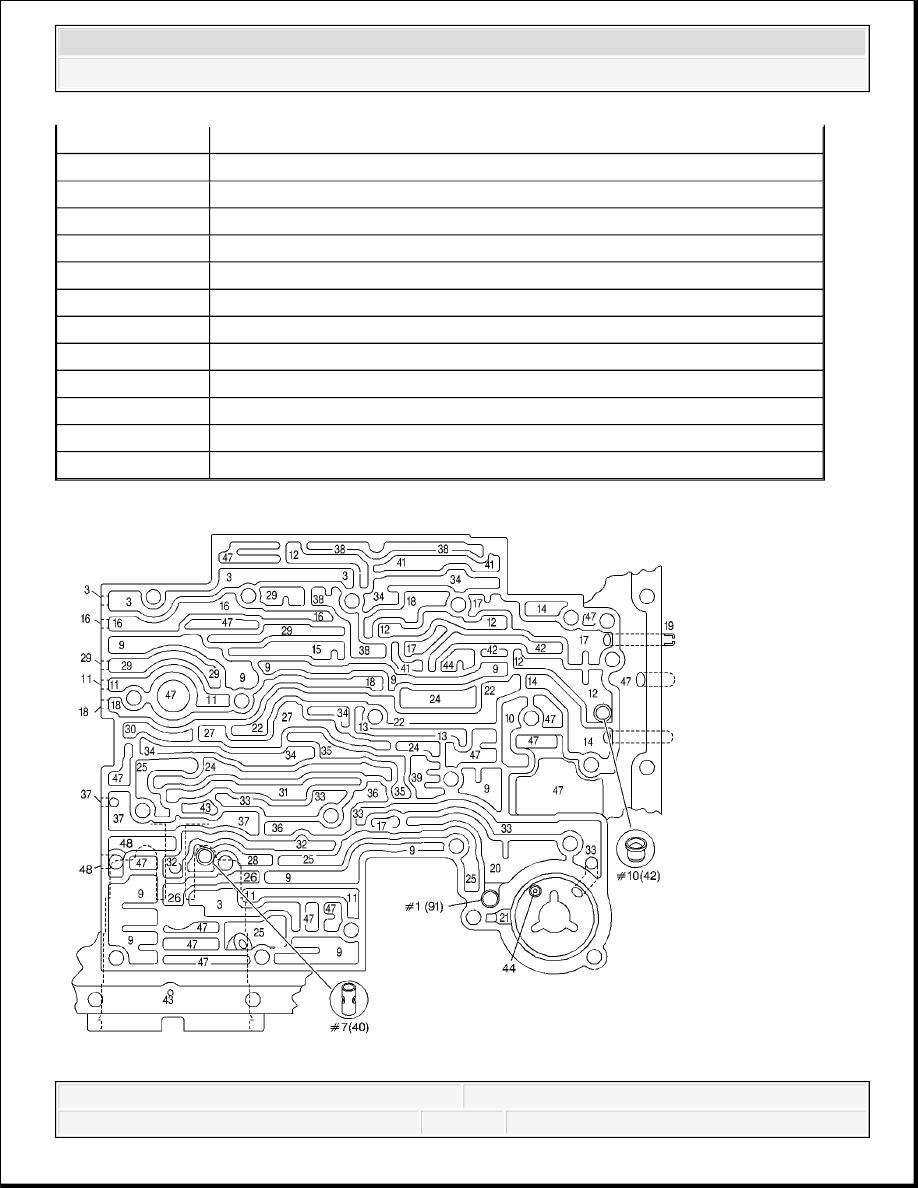

Fig. 502: Identifying Case Fluid Passages (Control Valve Body Side)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 502

Callout

Component Name

#1

Checkball (91)

#7

3rd Accumulator Retainer and Ball Assembly (40)

#10

Checkball (42)

3

Line

3

Line

3

Line

3

Line

3

Line

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

10

Filtered Actuator Feed

11

Torque Signal

11

Torque Signal

11

Torque Signal

11

Torque Signal

11

Torque Signal

12

PR

12

PR

12

PR

12

PR

12

PR



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
