Hummer H3. Manual - part 860

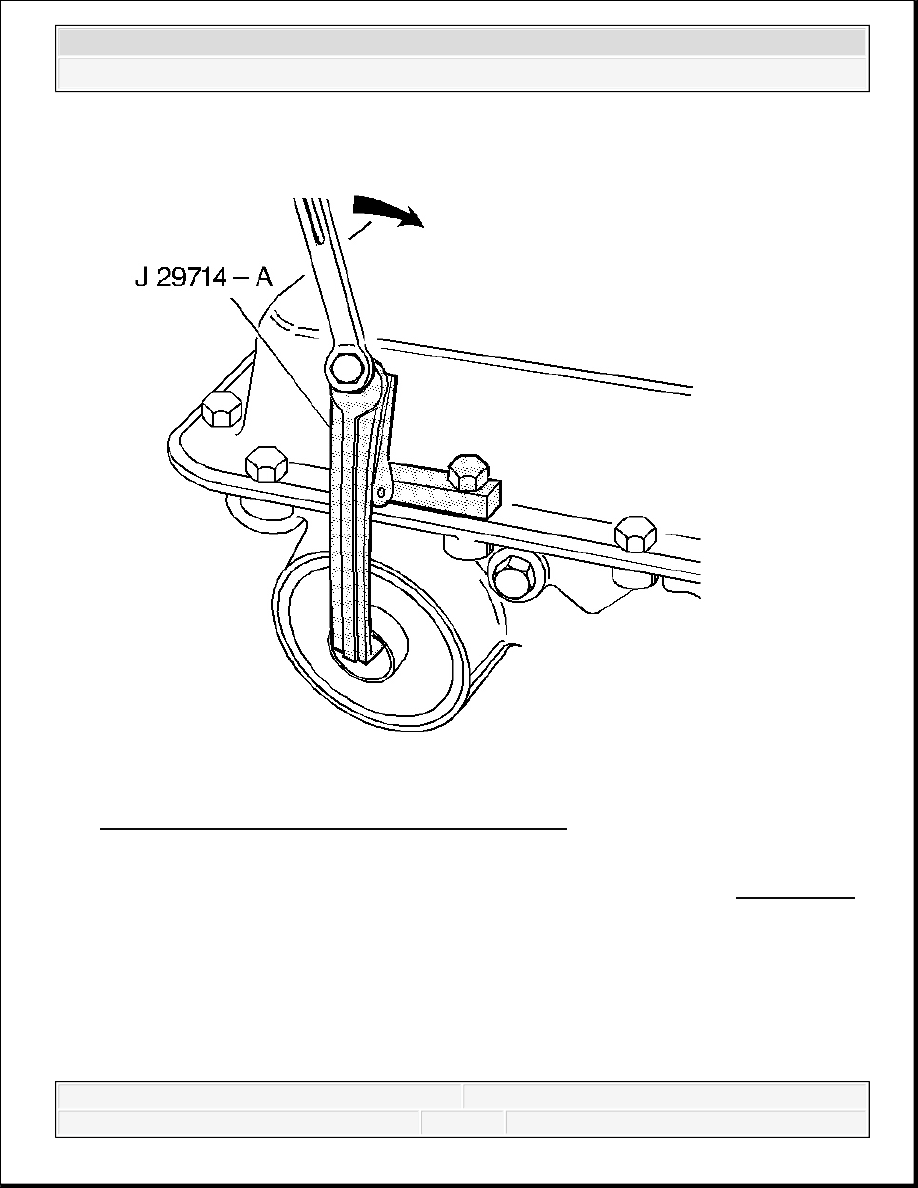

Fig. 469: Compressing Servo Cover With J 29714-A
Courtesy of GENERAL MOTORS CORP.

9. Tighten the bolt on the J 29714-A in order to compress the servo cover. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



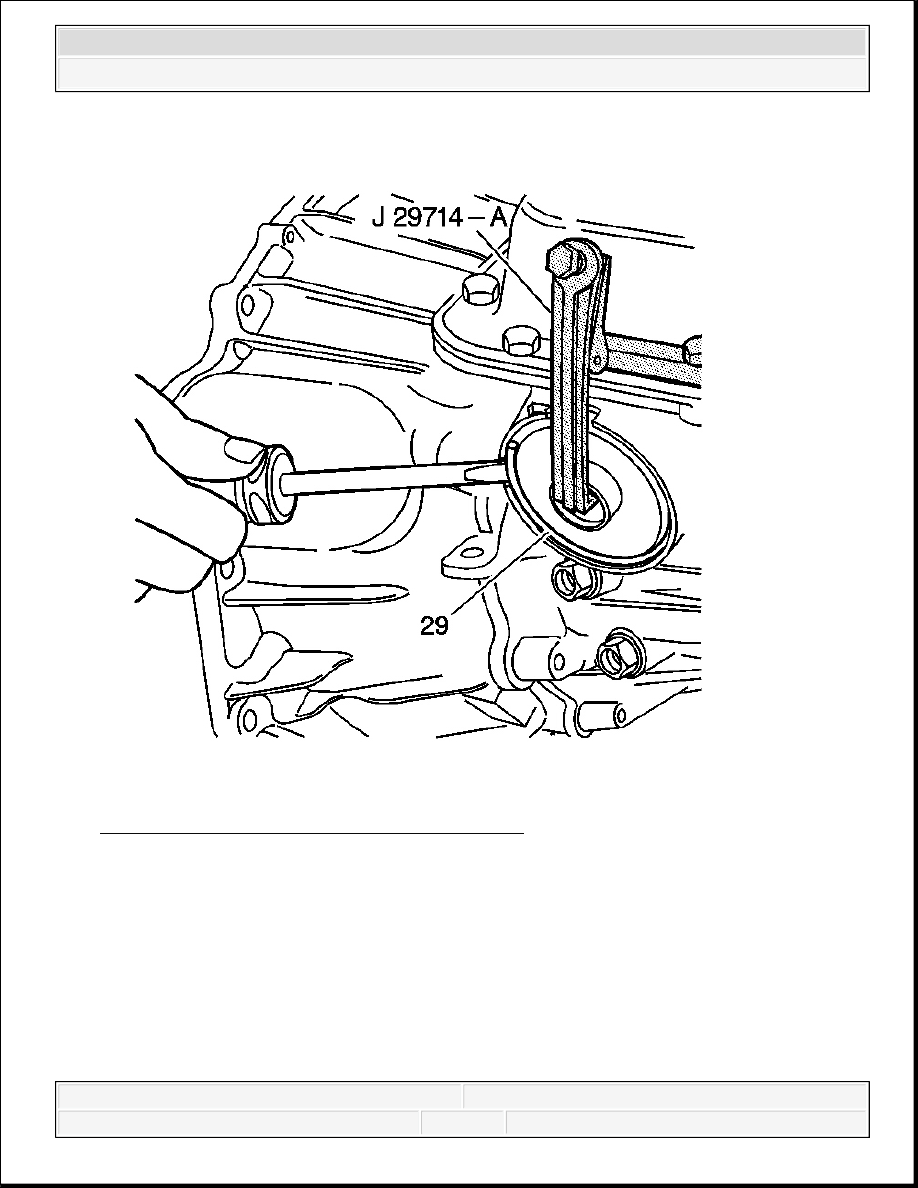

Fig. 470: Locating Servo Cover Retaining Ring
Courtesy of GENERAL MOTORS CORP.

10. Install the servo cover retaining ring (29).

TORQUE CONVERTER END PLAY INSPECTION

Tools Required

J 8001 Dial Indicator Set

J 26900-13 Magnetic Indicator Base



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



J 35138 Converter End Play Checker. See Special Tools.

J 39195 Converter End Play Check Tool. See Special Tools.

Inspection procedure

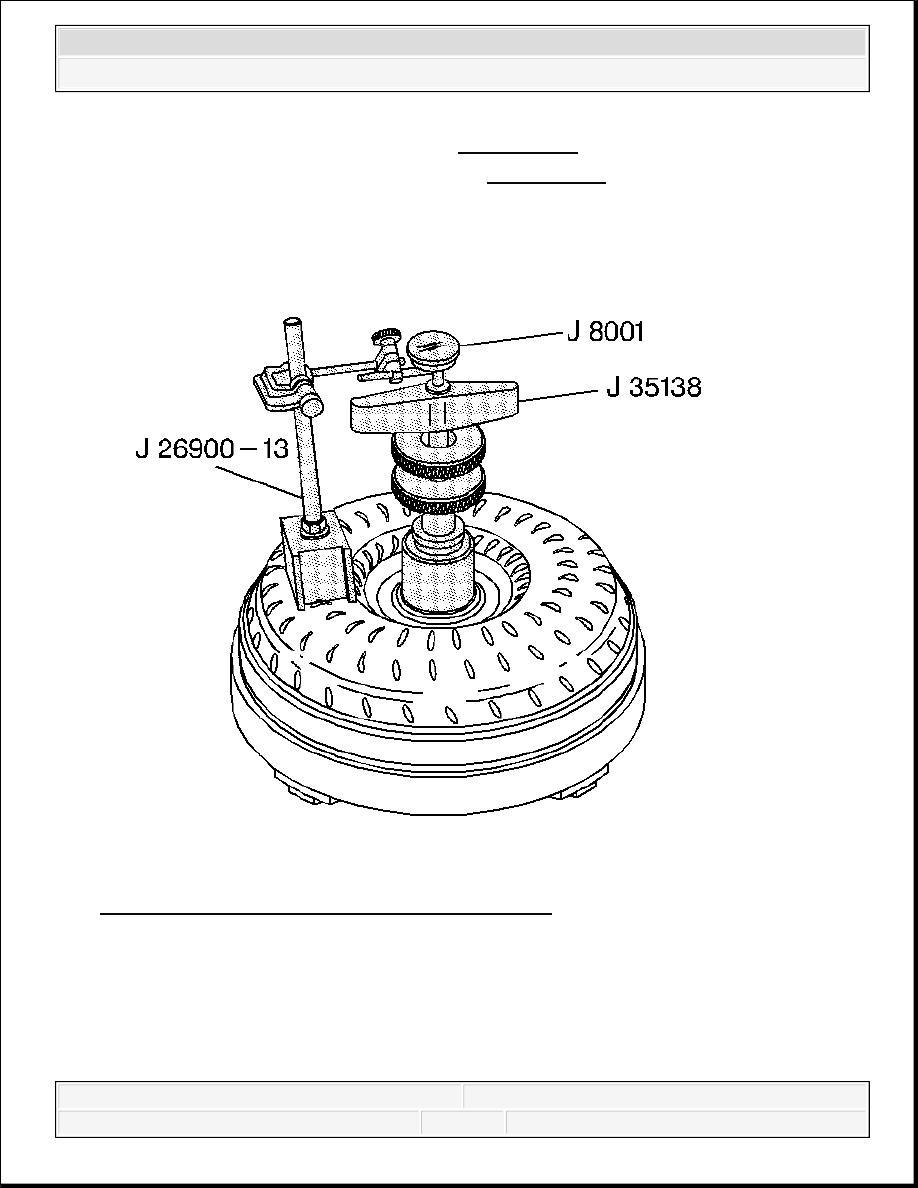

Fig. 471: Identifying J 35138, J 26900-13 & J 8001
Courtesy of GENERAL MOTORS CORP.

1. Inspect the torque converter and replace if any of the following conditions exist:

Evidence of damage to the pump assembly.

Metal particles are found after flushing the cooler and cooler lines.

External leaks in the hub area.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Converter pilot is broken, damaged or poor fit into the crankshaft.

Converter hub is scored or damaged.

Internal damage to the stator.

Contamination from engine coolant.

Excessive end play.

2. Install the J 35138 , the J 26900-13 and the J 8001 or J 39195 to be used with the 300 mm

torque converter. See Special Tools.

Specification:

The end play for a 245 mm torque converter should be 0-0.38 mm (0-0.015 in).

The end play for a 298 mm torque converter should be 0.1-0.48 mm (0.004-0.019 in).

The end play for a 258 mm and 300 mm torque converter should be 0.1-0.5 mm
(0.004-0.020 in).

3. Remove the tools.

TORQUE CONVERTER INSTALLATION

Tools Required

J 21366 Converter Holding Strap

Installation Procedure

IMPORTANT: The torque converter should not be replaced if the fluid has

an odor, discoloration or no evidence of metal or clutch plate
material.
Flushing the torque converter is not recommended.

CAUTION: The torque converter weighs approximately 65 lbs.

Personal injury may result if you lift the torque converter
improperly.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
