5. Install the following items:

1. The 3-2 control valve spring (392)

2. The 3-2 control valve (391)

3. The 3-2 control solenoid (394)

4. The solenoid retainer (395)

NOTE:

Be sure all solenoids are installed with the electrical
connectors facing the non-machined (cast) side of the valve
body; otherwise, the solenoids will bind against the
transmission case as the valve body bolts are tightened and
damage may occur.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Fig. 430: View Of Valve Body Solenoids & Components
Courtesy of GENERAL MOTORS CORP.

6. Install the following items:

1. The actuator feed limit valve (374)

NOTE:

Be sure all solenoids are installed with the electrical
connectors facing the non-machined (cast) side of the valve
body; otherwise, the solenoids will bind against the
transmission case as the valve body bolts are tightened and
damage may occur.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



2. The actuator feed limit valve spring (375)

3. The bore plug (376)

4. The bore plug retainer (395)

5. The pressure control solenoid (377)

6. The solenoid retainer (378)

7. The solenoid retainer bolt (364)

Tighten: Tighten the bolt to 8-14 N.m (6-10 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

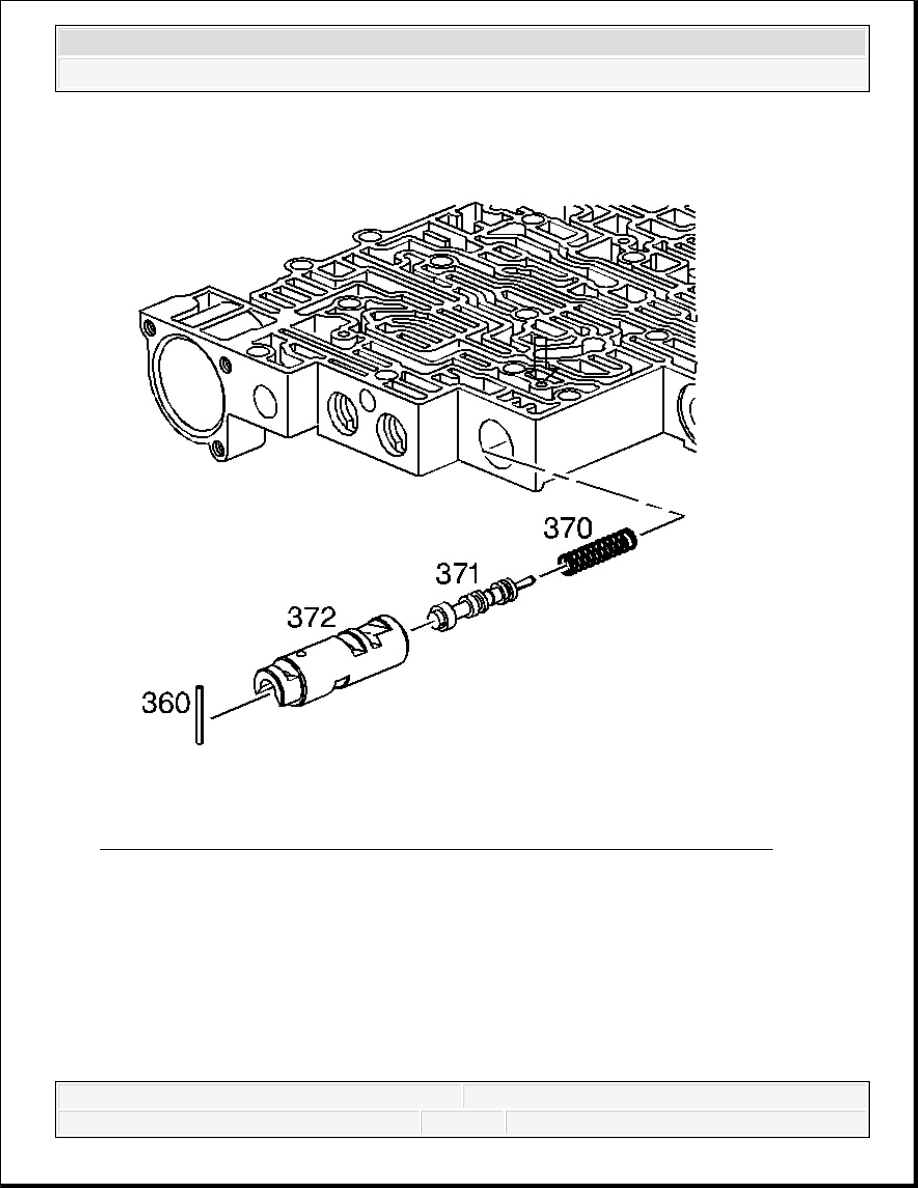

Fig. 431: View Of 1-2 Accumulator Valve & 1-2 Accumulator Valve Sleeve
Courtesy of GENERAL MOTORS CORP.

7. Install the following items:

1. The 1-2 accumulator valve spring (370)

2. The 1-2 accumulator valve (371) in the 1-2 accumulator valve sleeve (372)

3. The 1-2 accumulator valve and sleeve assembly

4. The coiled spring pin (360)
