Hummer H3. Manual - part 846

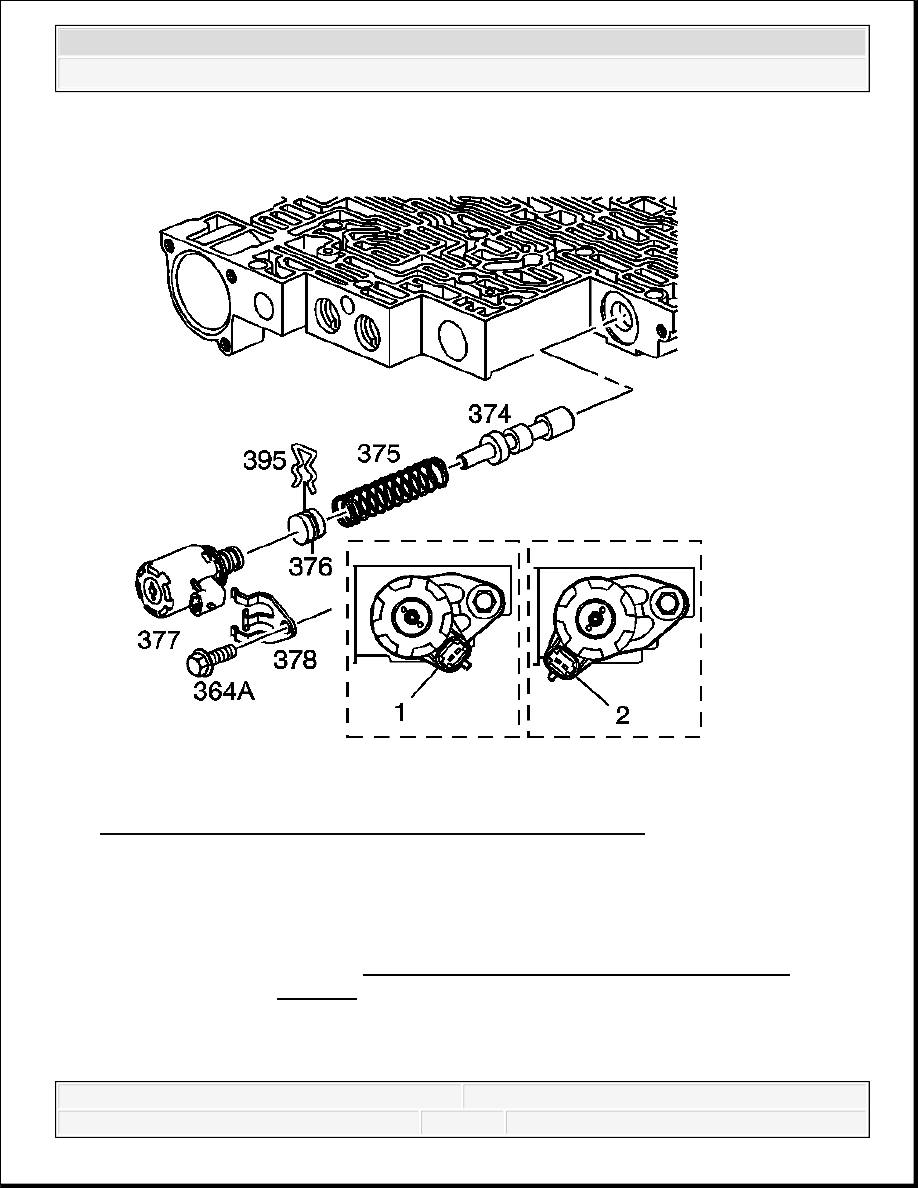

Fig. 418: View Of Pressure Control Solenoid & Components
Courtesy of GENERAL MOTORS CORP.

14. Remove the solenoid retainer bolt (364A) and the solenoid retainer (378). Remove the

pressure control solenoid (377), note orientation upon removal.

15. Compress the actuator feed limit valve spring (375).

16. Remove the bore plug retainer (395) and release the spring slowly.

CAUTION: Refer to Valve Springs Can Be Tightly Compressed

Caution .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



17. Remove the bore plug (376).

18. Remove the actuator feed limit valve spring (375) and the actuator feed limit valve (374).

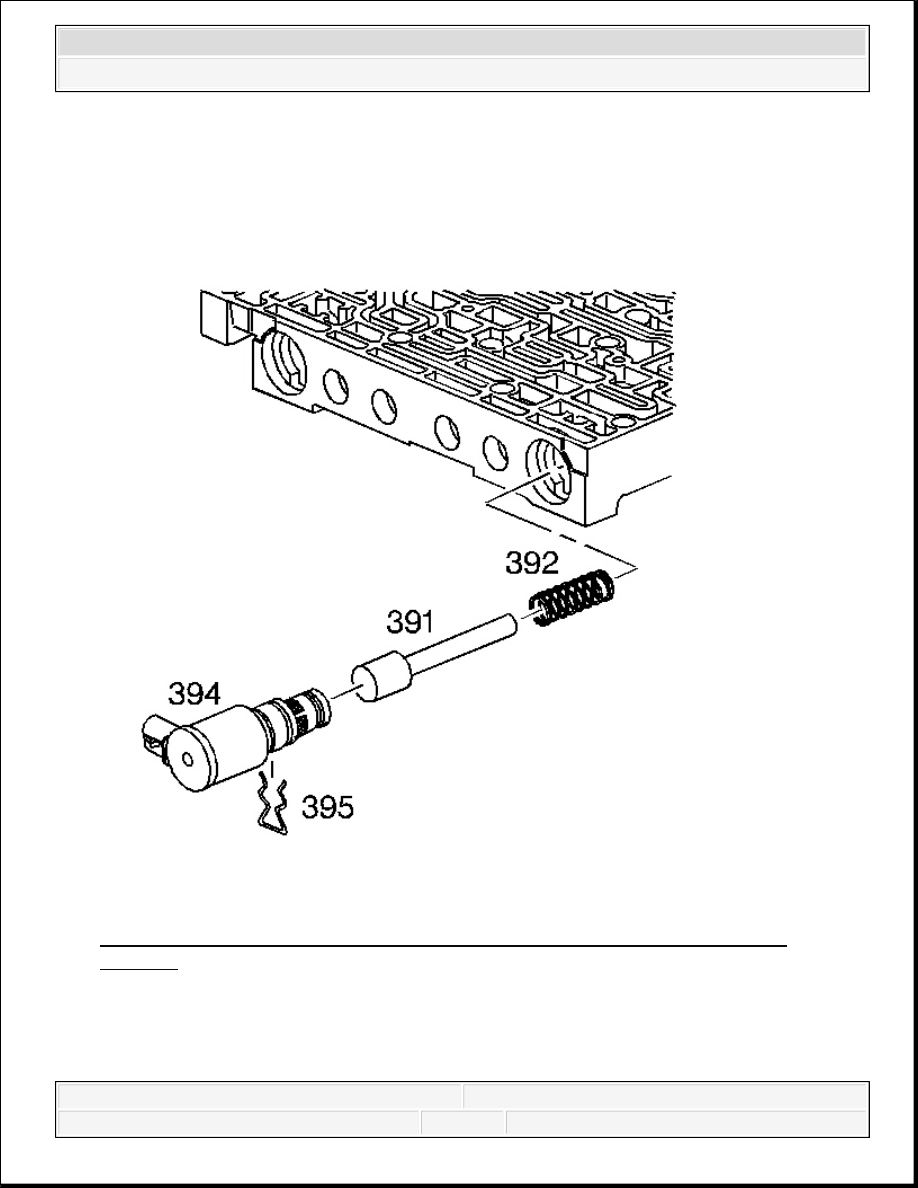

Fig. 419: Removing The 3-2 Control Solenoid Retainer And The 3-2 Control
Solenoid
Courtesy of GENERAL MOTORS CORP.

19. Remove the solenoid retainer (395) and the 3-2 control solenoid (394).

20. Remove the 3-2 control valve (391) and the 3-2 control valve spring (392).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



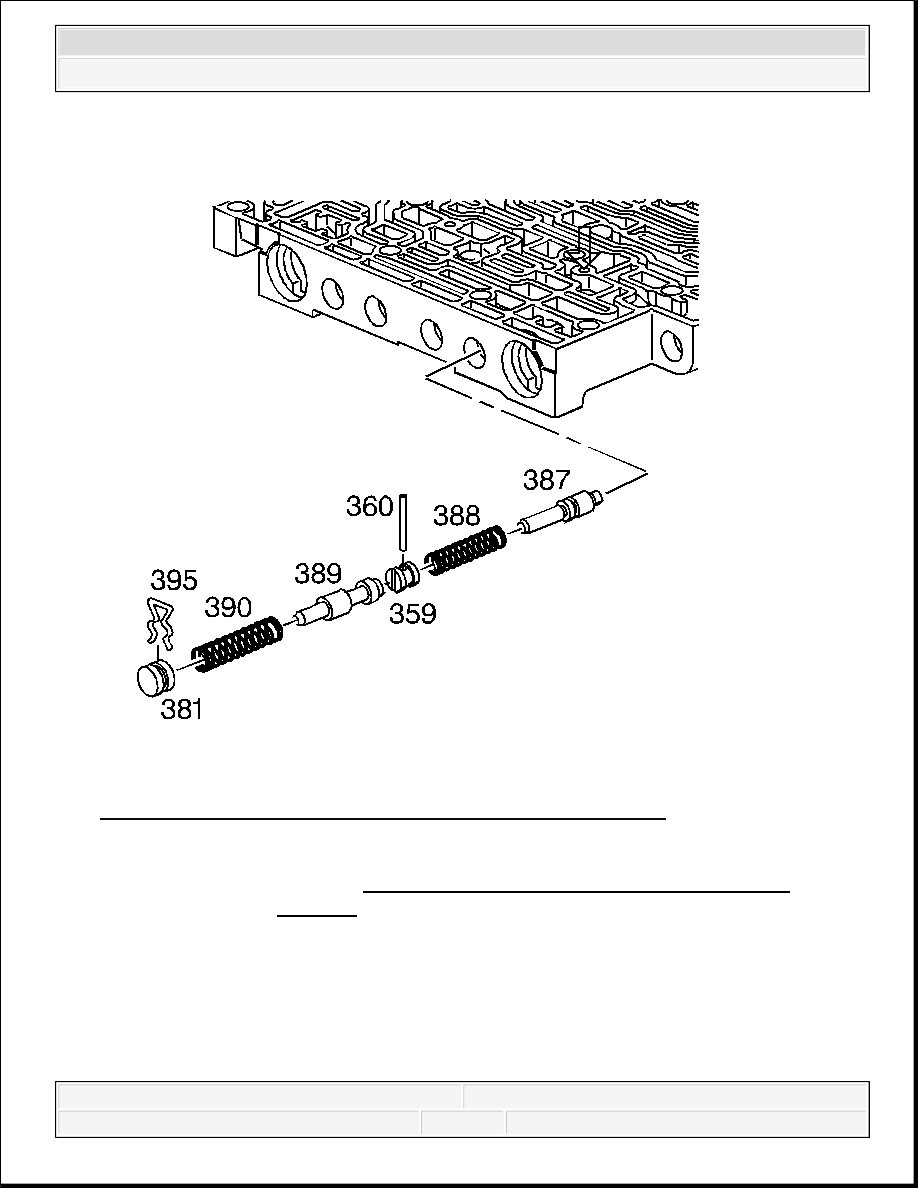

Fig. 420: View Of Reverse Abuse Valve & 3-2 Downshift Valve
Courtesy of GENERAL MOTORS CORP.

21. Remove the bore plug retainer (395) and the bore plug (381).

22. Remove the 3-2 downshift valve spring (390) and the 3-2 downshift valve (389).

23. Remove the coiled spring pin (360) and the bore plug (359).

24. Remove the reverse abuse valve spring (388) and the reverse abuse valve (387).

CAUTION: Refer to Valve Springs Can Be Tightly Compressed

Caution .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



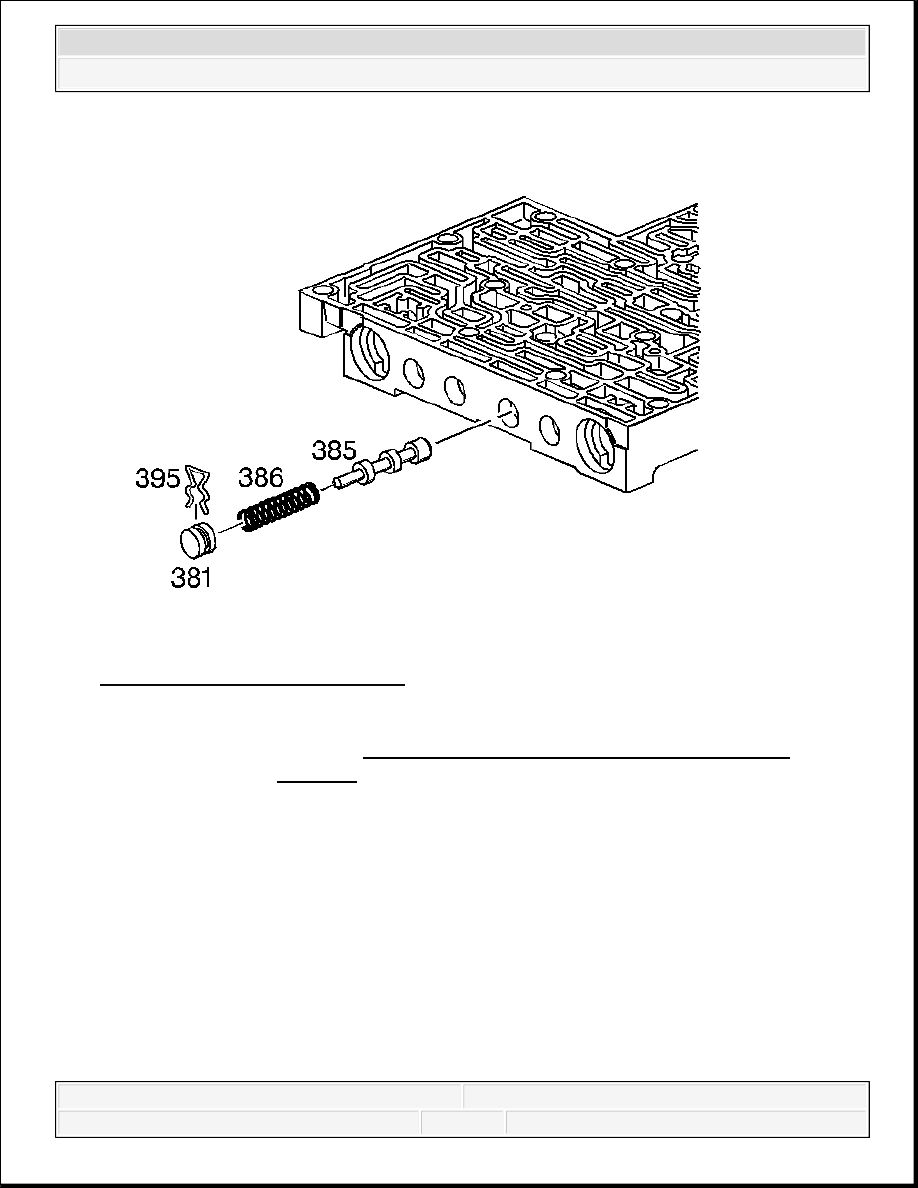

Fig. 421: Locating 3-4 Shift Valve
Courtesy of GENERAL MOTORS CORP.

25. Remove the bore plug retainer (395) and the bore plug (381).

26. Remove the 3-4 shift valve spring (386) and the 3-4 shift valve (385).

CAUTION: Refer to Valve Springs Can Be Tightly Compressed

Caution .
