either a 4 or 5 pinion design, depending on model.

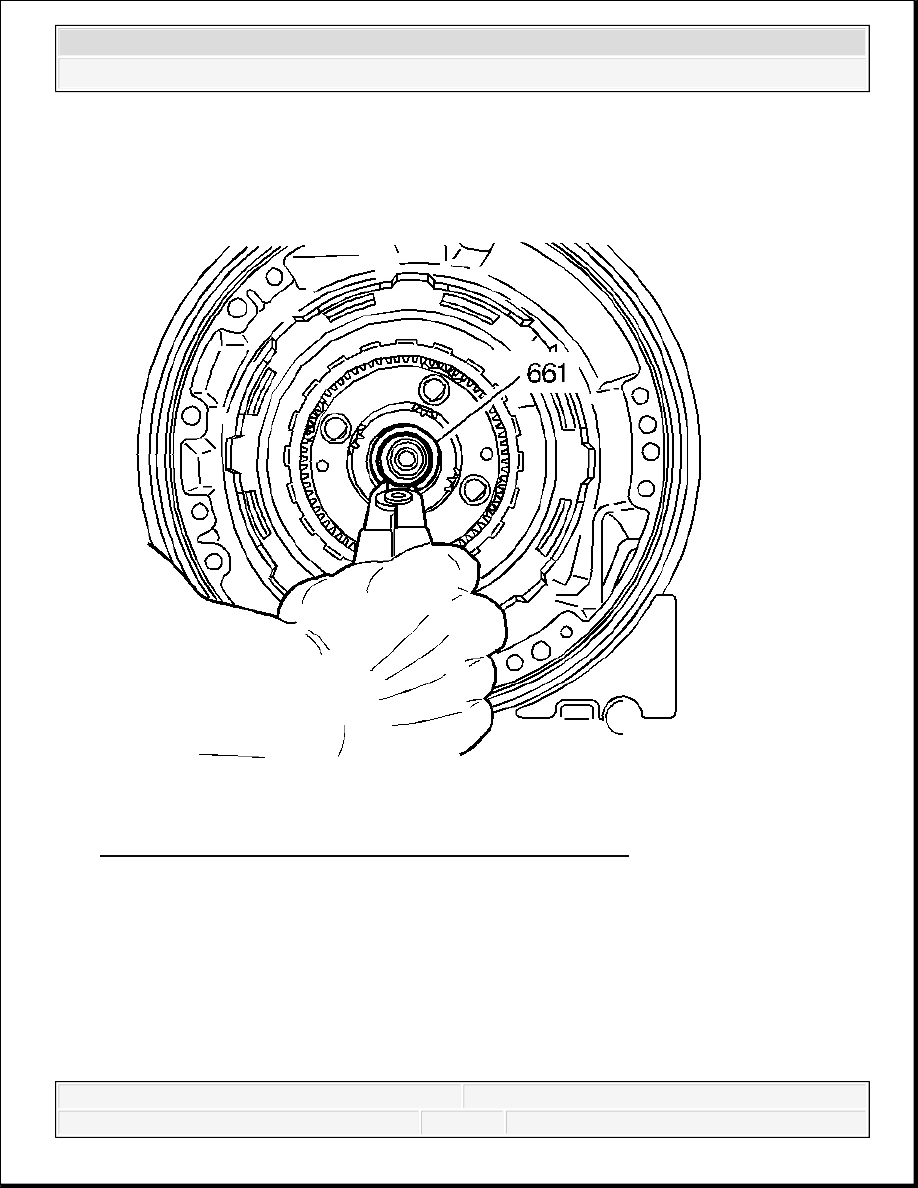

Fig. 306: View Of Output Shaft To Input Carrier Retainer
Courtesy of GENERAL MOTORS CORP.

4. Install a new output shaft to input carrier retainer (661).

IMPORTANT:

Do not reuse the old output shaft to input carrier retainer
(661).

Do not over expand the new output shaft to input carrier
retainer during installation.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

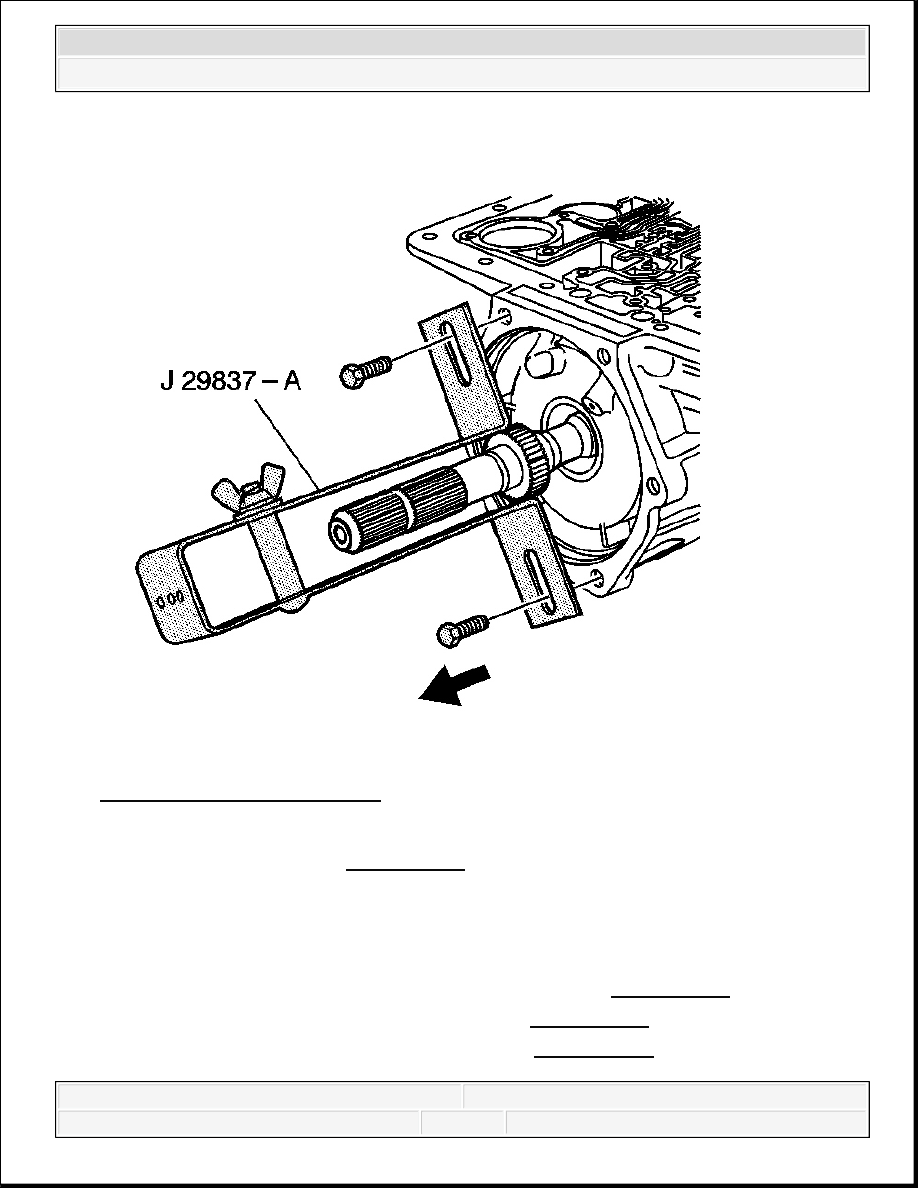

Fig. 307: Identifying J 29837-A
Courtesy of GENERAL MOTORS CORP.

5. Remove the J 29837-A . See Special Tools.

INPUT CLUTCH ASSEMBLY DISASSEMBLE

Tools Required

J 23327-1 Forward Clutch Spring Compressor (Bridge). See Special Tools.

J 23456 Booster and Clutch Pack Compressor. See Special Tools.

J 25018-A Clutch Spring Compressor Adapter. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Disassembly Procedure

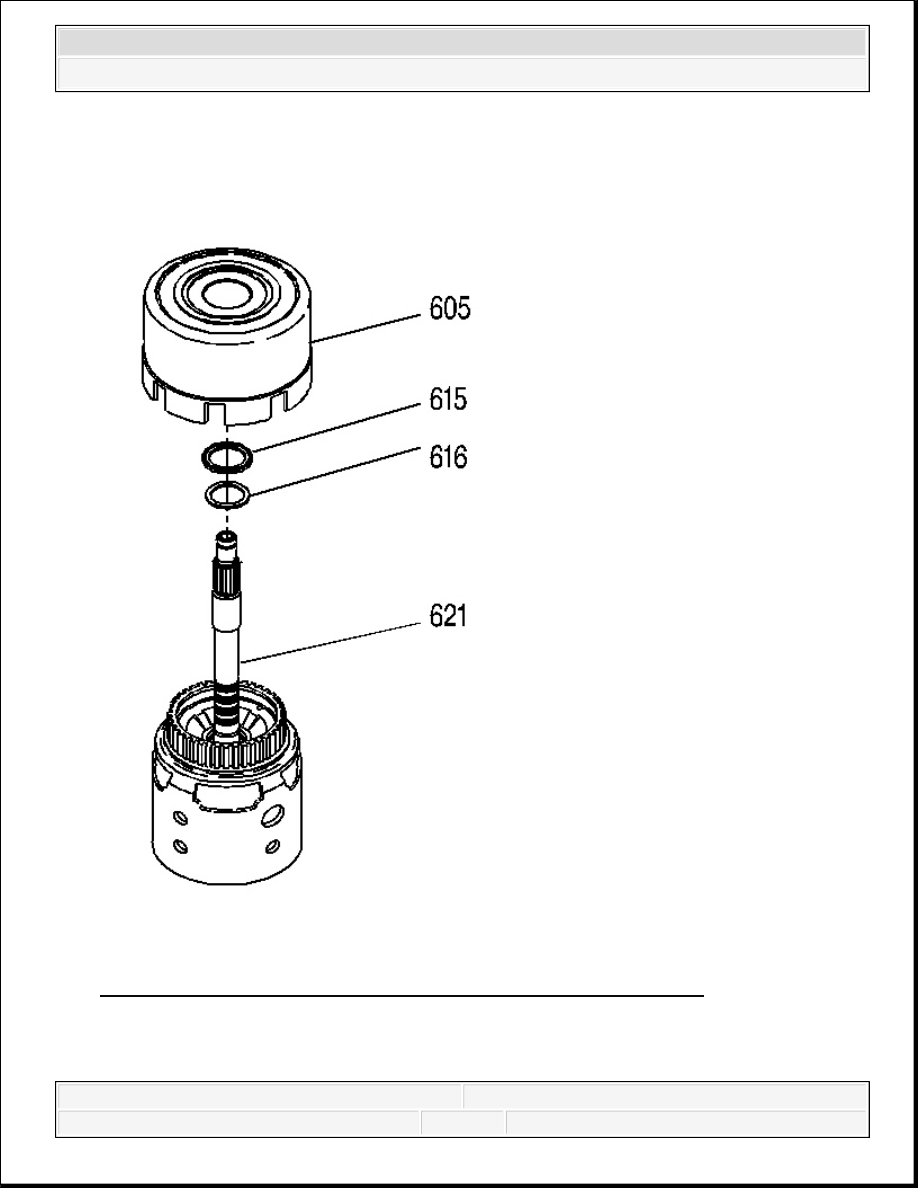

Fig. 308: View Of Stator Shaft/Selective Washer Bearing Assembly
Courtesy of GENERAL MOTORS CORP.

1. Remove the reverse input clutch housing and drum assembly (605) from the input clutch



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



assembly (621).

2. Remove the stator shaft/selective washer bearing assembly (615).

3. Remove the selective thrust washer (616).

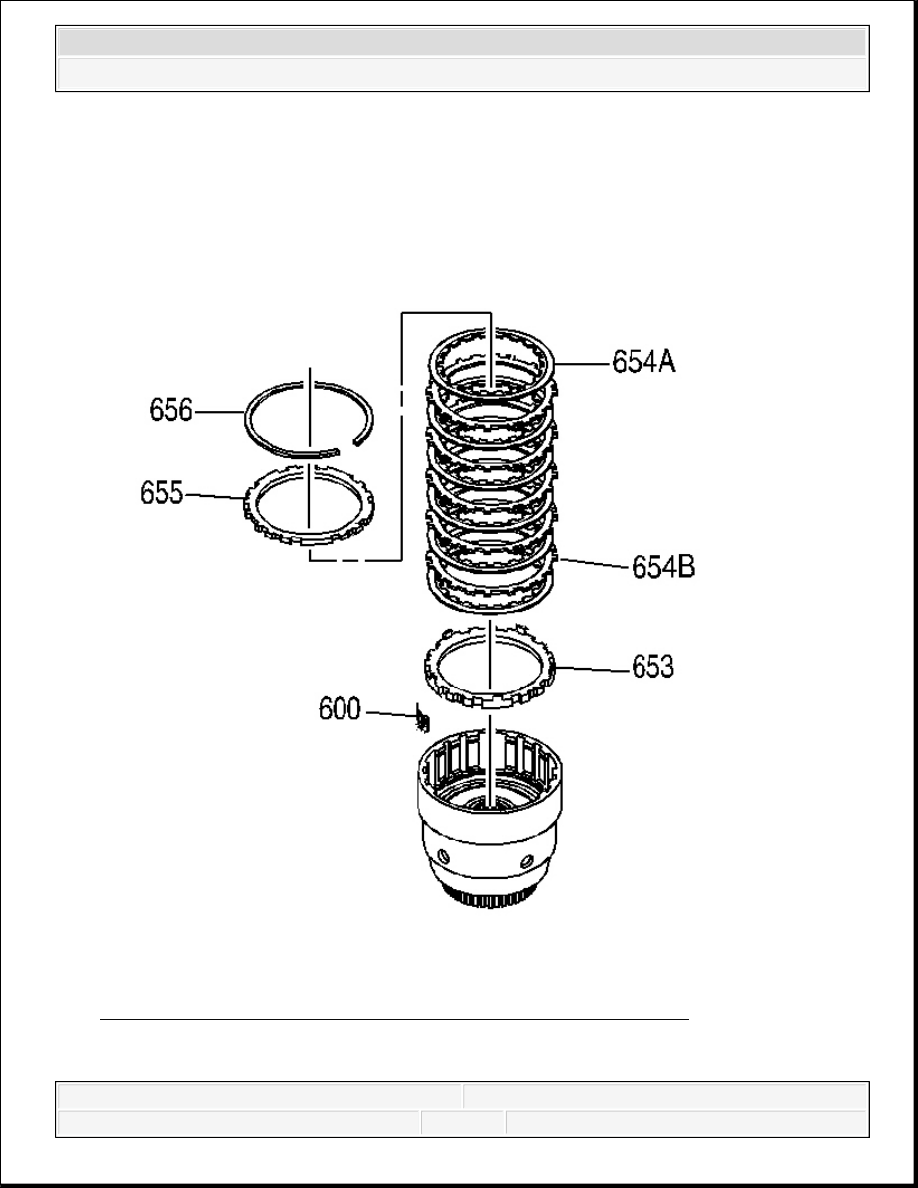

Fig. 309: Locating 3rd & 4th Clutch Backing Plate Retainer Ring
Courtesy of GENERAL MOTORS CORP.
