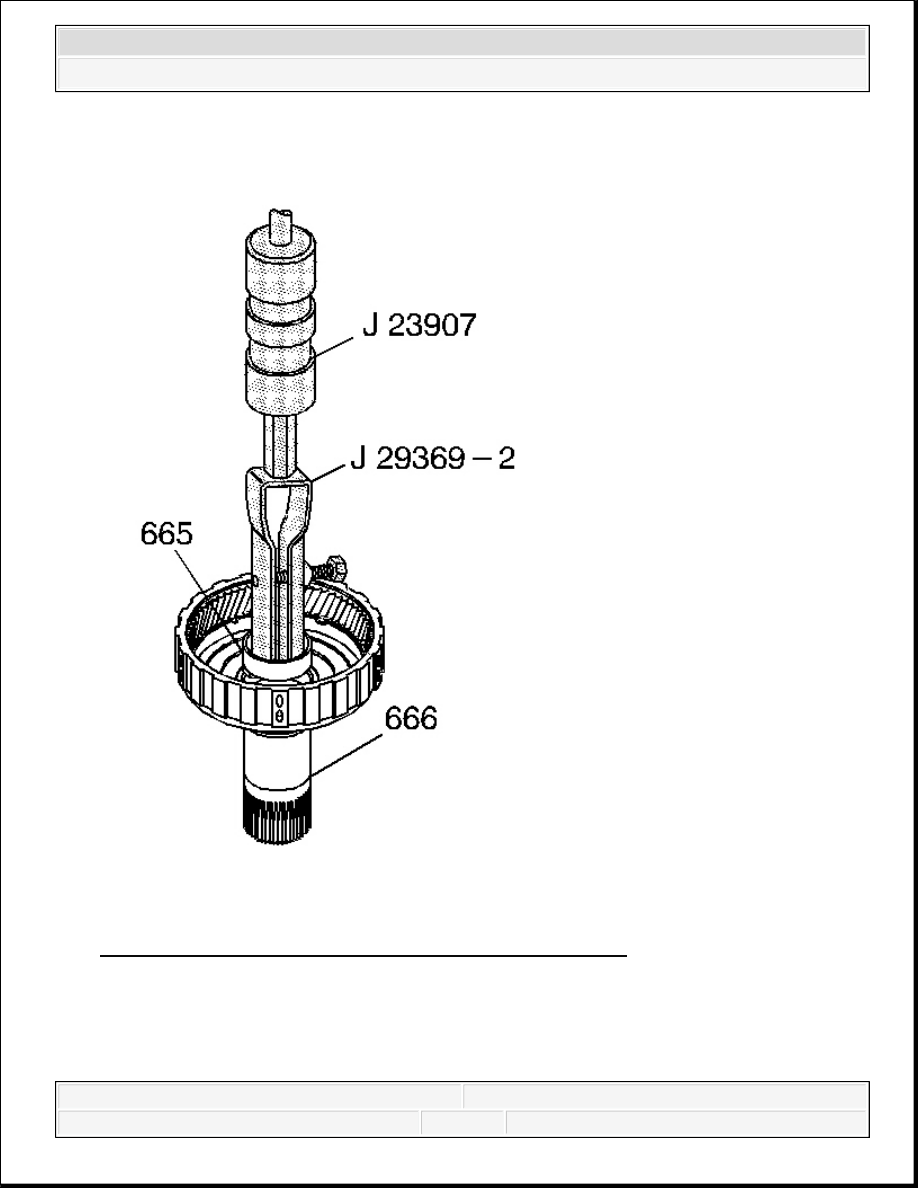

Fig. 291: Removing Reaction Carrier Shaft Front Bushing
Courtesy of GENERAL MOTORS CORP.

3. UsingJ 29369-2 with J 23907 , remove the reaction carrier shaft front bushing (665).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

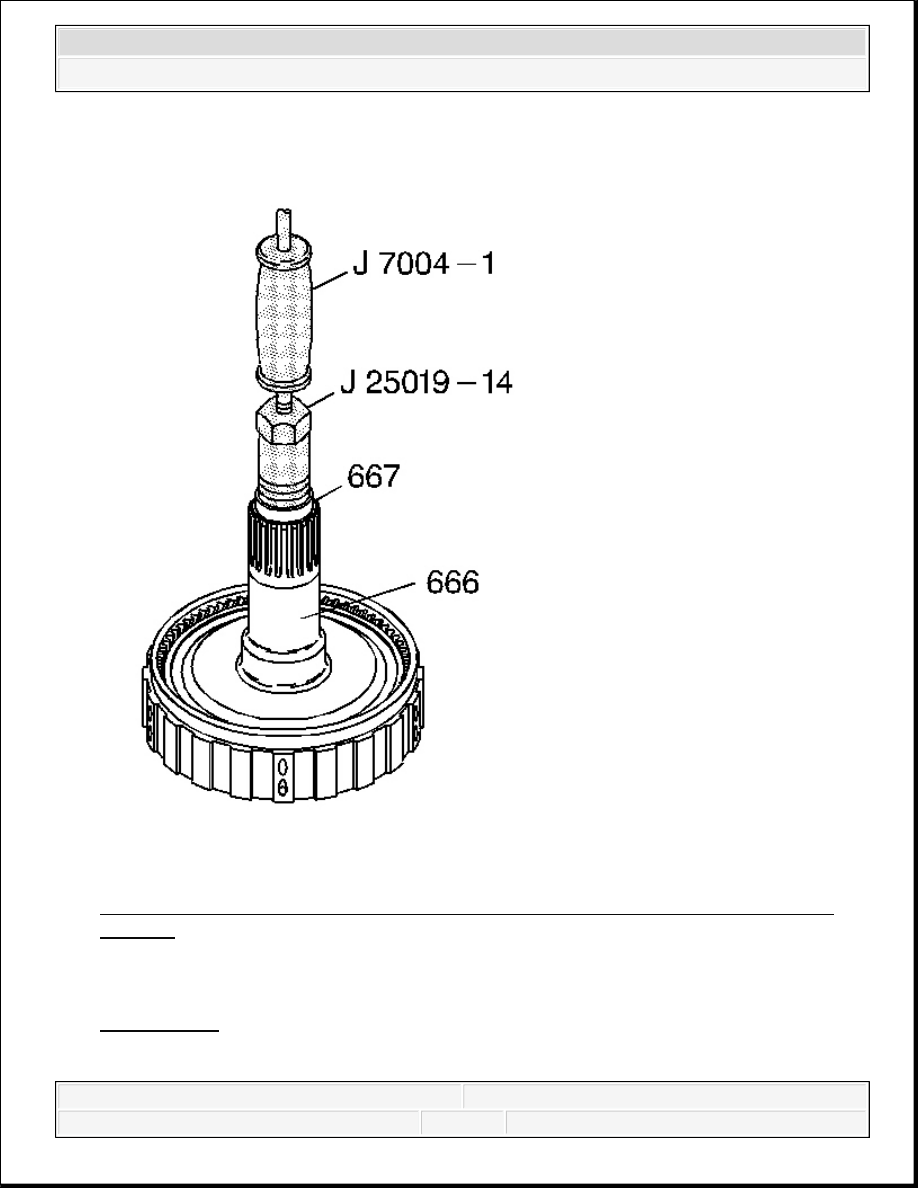

Fig. 292: Using J 25019-14 & J 25019-14 To Remove Reaction Carrier Shaft Rear
Bushing
Courtesy of GENERAL MOTORS CORP.

4. UsingJ 25019-14 with J 7004-A , remove the reaction carrier shaft rear bushing (667). See

Special Tools.

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

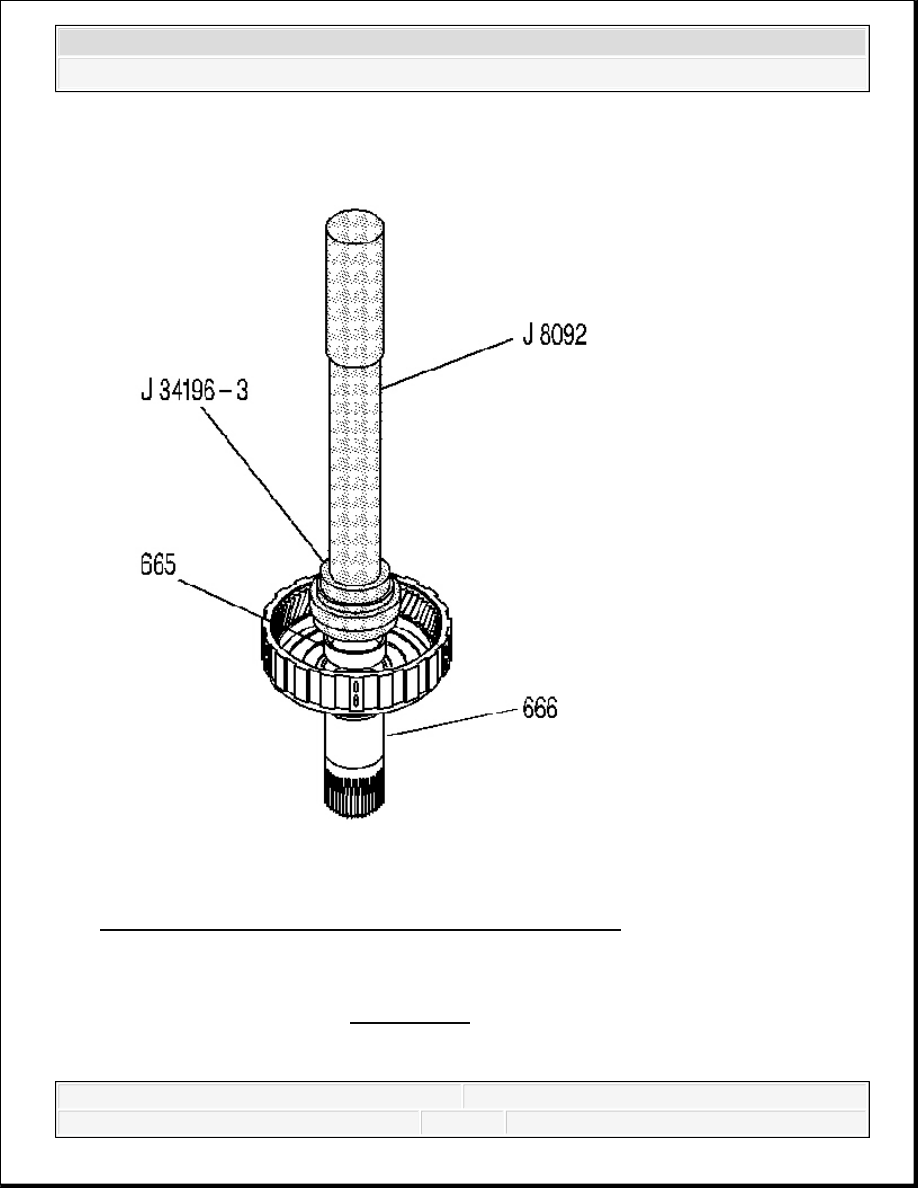

Fig. 293: Installing Reaction Carrier Shaft Front Bushing
Courtesy of GENERAL MOTORS CORP.

1. Using J 34196-3 which is part of kit J 34196-B with J 8092 , install a new reaction carrier

shaft front bushing (665). See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

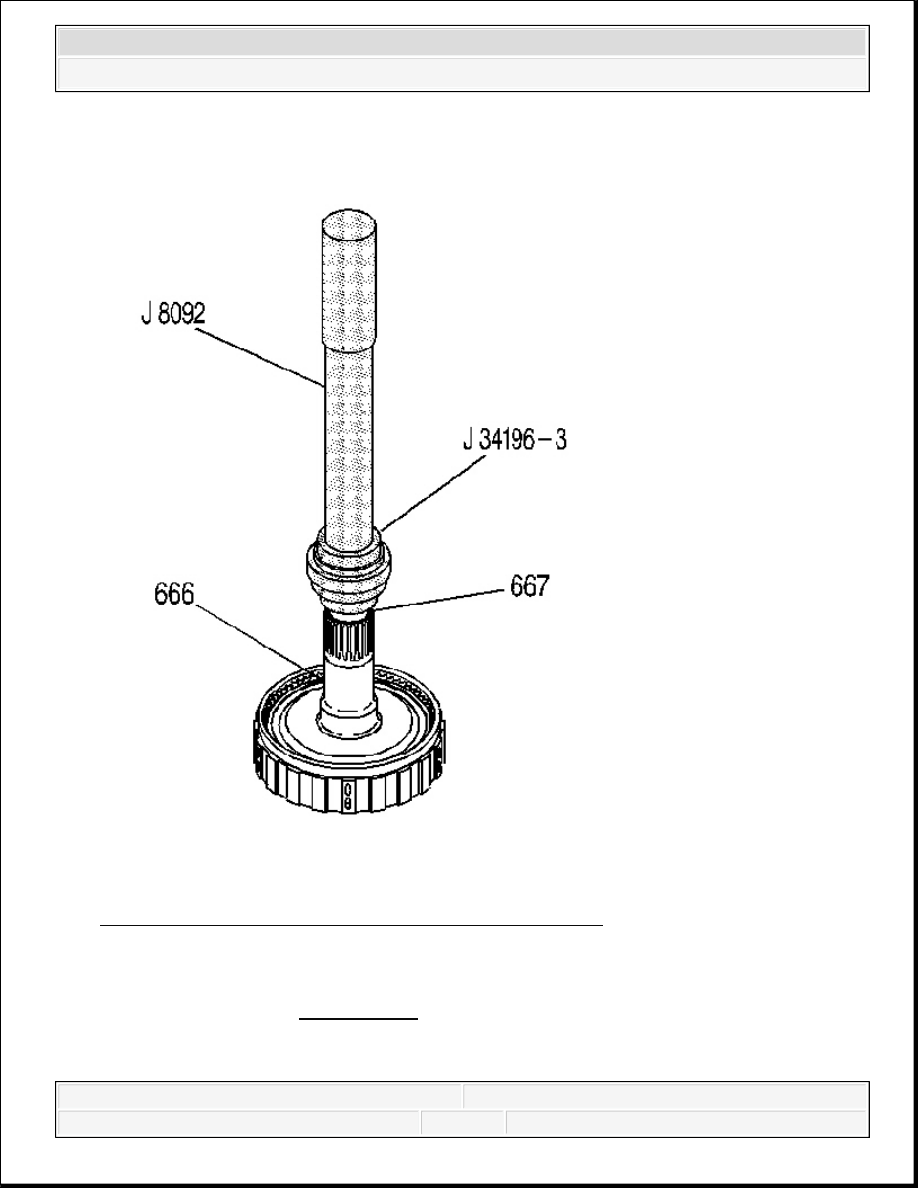

Fig. 294: View Of Reaction Carrier Shaft Rear Bushing
Courtesy of GENERAL MOTORS CORP.

2. Using J 34196-3 which is part of kit J 34196-B with J 8092 , install a reaction carrier shaft

rear bushing (667). See Special Tools.

INPUT INTERNAL GEAR, REACTION SHAFT AND SHELL INSTALLATION
