LOW AND REVERSE CLUTCH SUPPORT INSTALLATION

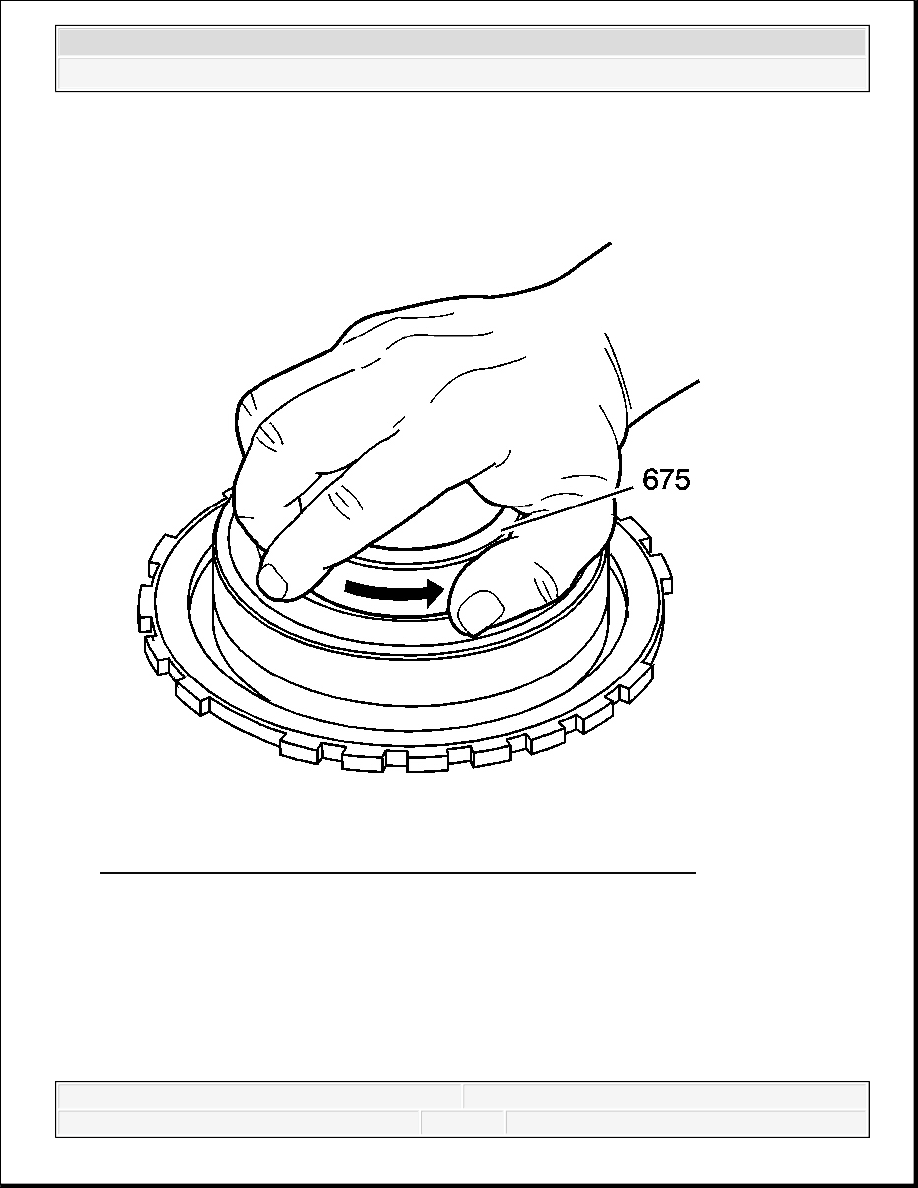

Fig. 281: Checking Low And Reverse Roller Clutch Race Rotation
Courtesy of GENERAL MOTORS CORP.

1. Install the low and reverse roller clutch race (675). Simultaneously, turn and insert the race.

2. Rotate the race in order to verify proper operation. The race should only rotate in one

direction.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

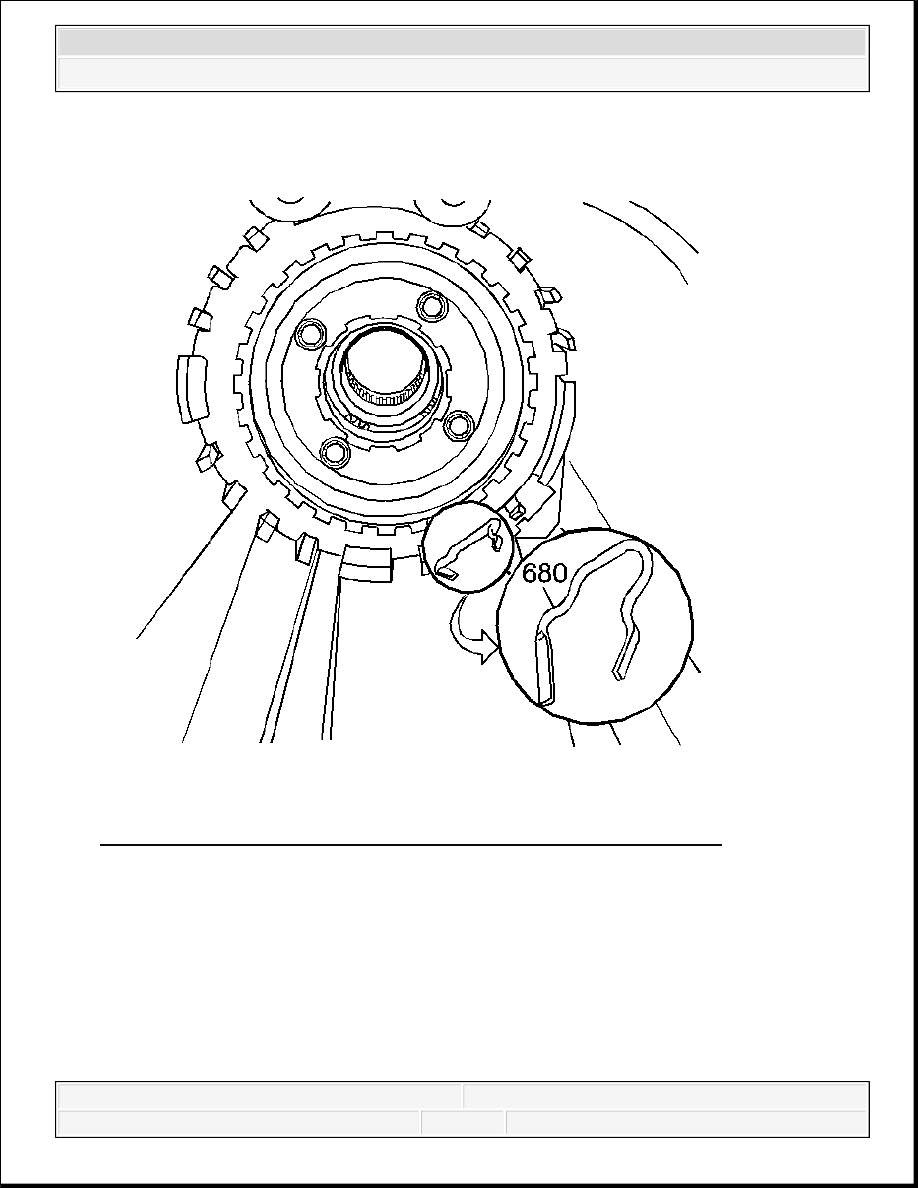

Fig. 282: View Of Low And Reverse Clutch Support Retainer Spring
Courtesy of GENERAL MOTORS CORP.

3. Install the low and reverse clutch support retainer spring (680) into the case.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

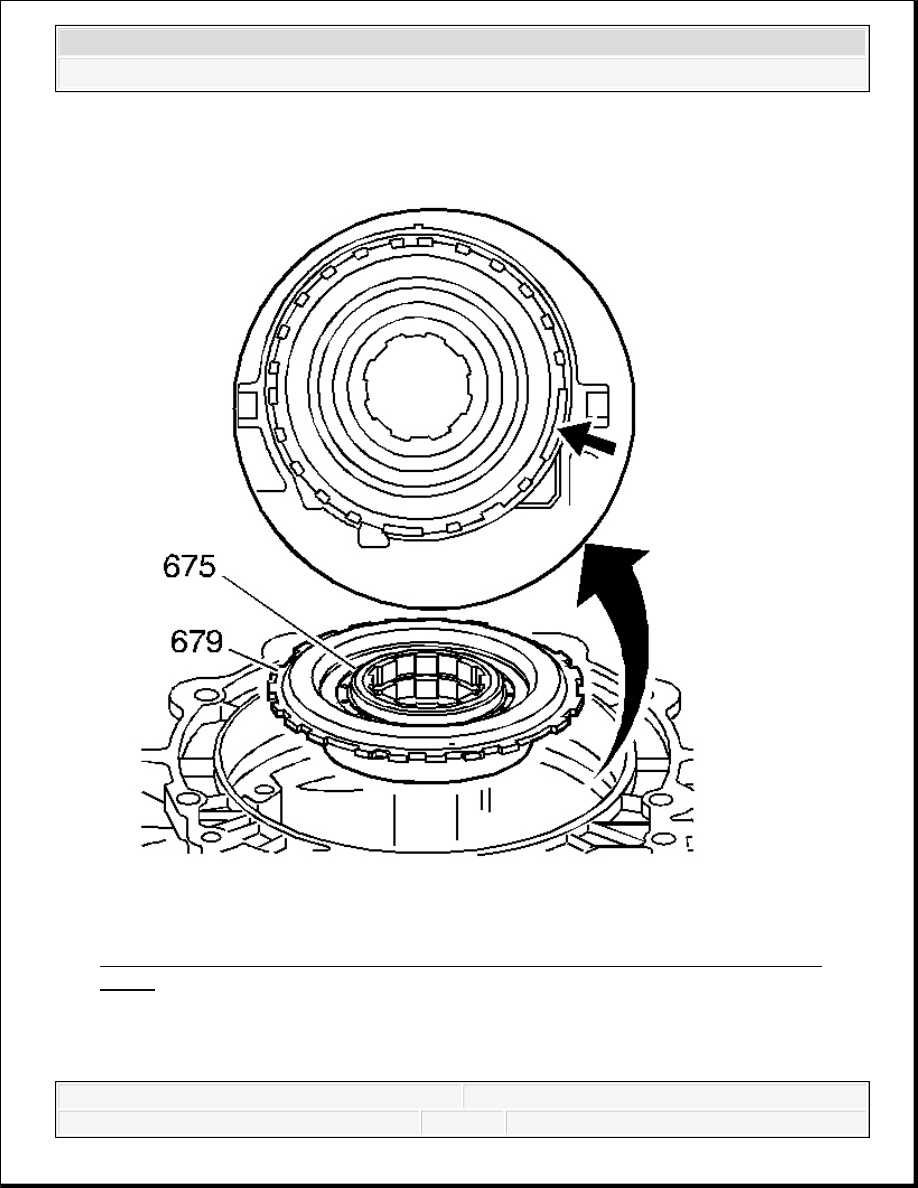

Fig. 283: Aligning Wide Case Lug With Wide Low And Reverse Clutch Support
Notch
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Align the wide low and reverse clutch support notch with the



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



4. Install the low and reverse clutch support (679), roller clutch and roller clutch race (675)

assembly into the case. Position the hub side down during the installation.

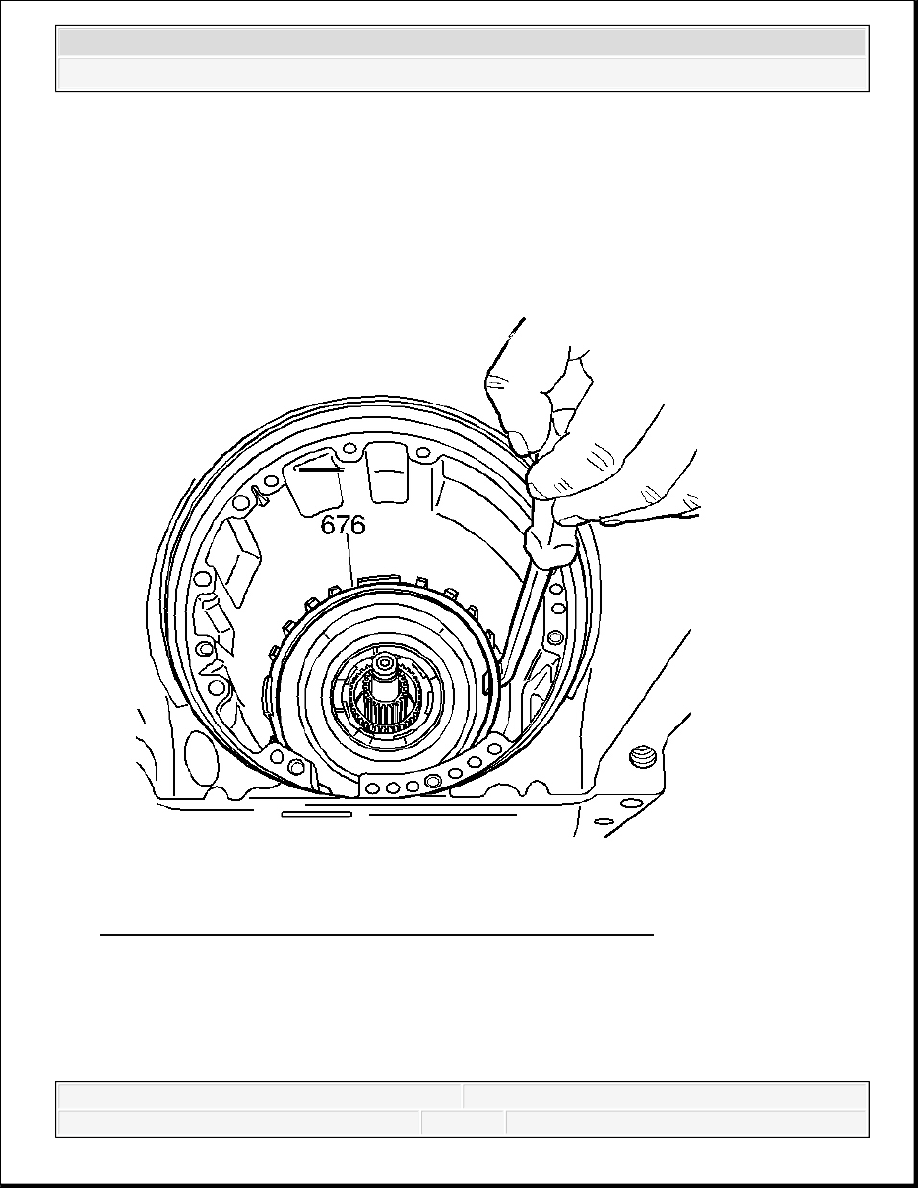

Fig. 284: Removing Low And Reverse Support Retainer Ring
Courtesy of GENERAL MOTORS CORP.

wide case lug.

IMPORTANT: Align the opening of the low and reverse clutch support

retainer ring (676) with the low and reverse clutch support
retainer spring (680). It is important that the low and reverse
clutch support retainer ring opening is centered around the
