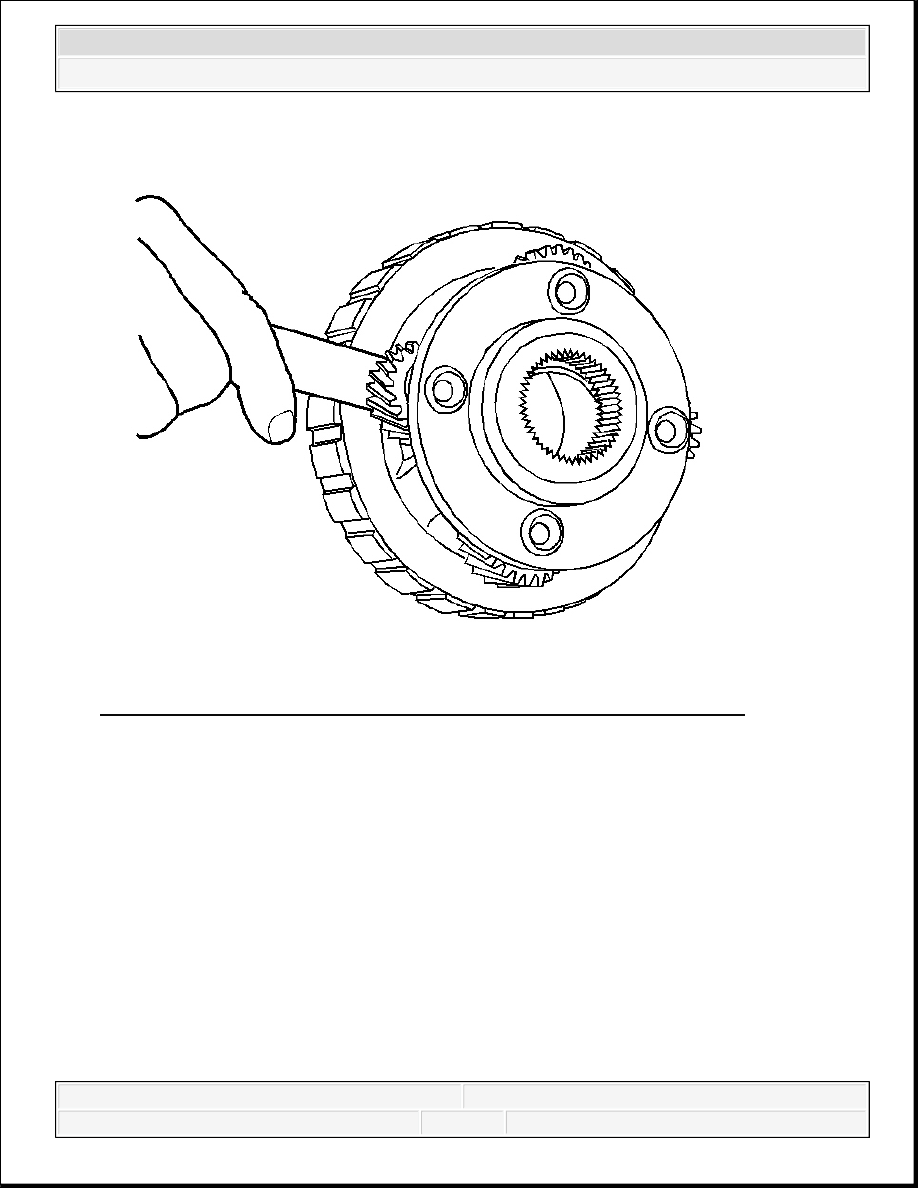

Fig. 270: Checking Reaction Carrier Pinion End Play With Feeler Gage
Courtesy of GENERAL MOTORS CORP.

4. Check the reaction carrier pinion end play. The end play must not exceed 0.61 mm (0.024

in).

Inspect the reaction carrier for the following conditions:

Pinion gear damage

Proper pinion staking

Excessive pinion washer wear

Keystoned pinion gears

5. Ensure that the pinions turn freely.

IMPORTANT: Inspect all pinions, either 4 or 5 depending on model.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

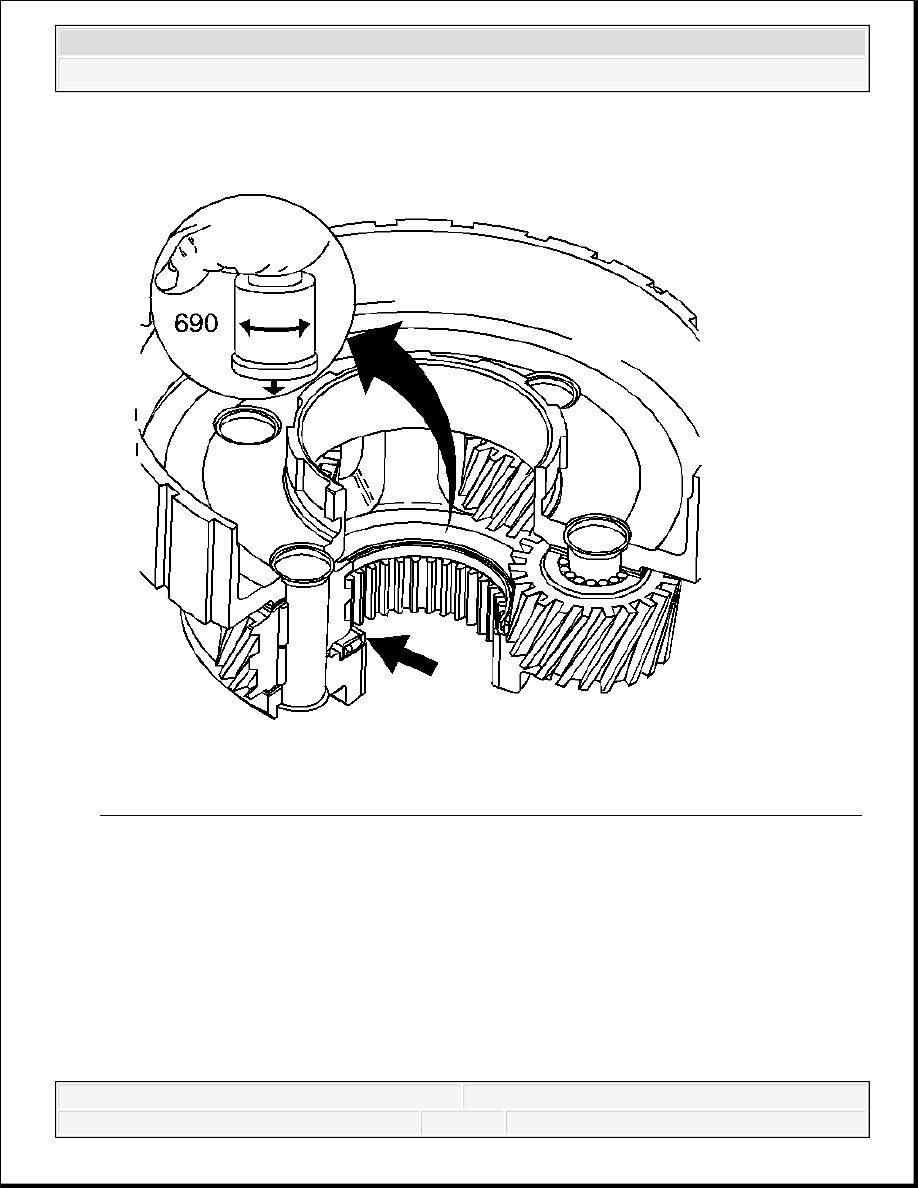

Fig. 271: Illustrating Proper Inspection Of Reaction Carrier Captive Thrust Bearing
Courtesy of GENERAL MOTORS CORP.

6. Inspect the reaction carrier captive thrust bearing for wear or damage.

1. Without touching the pinion gears, place a bushing or an output shaft sleeve (690) onto

the bearing race and turn it with the palm of your hand.

2. Any imperfections will be felt through the bushing.

REACTION GEAR AND CARRIER INSTALLATION

Tools Required



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



J 36850 Transjel Lubricant

Installation Procedure

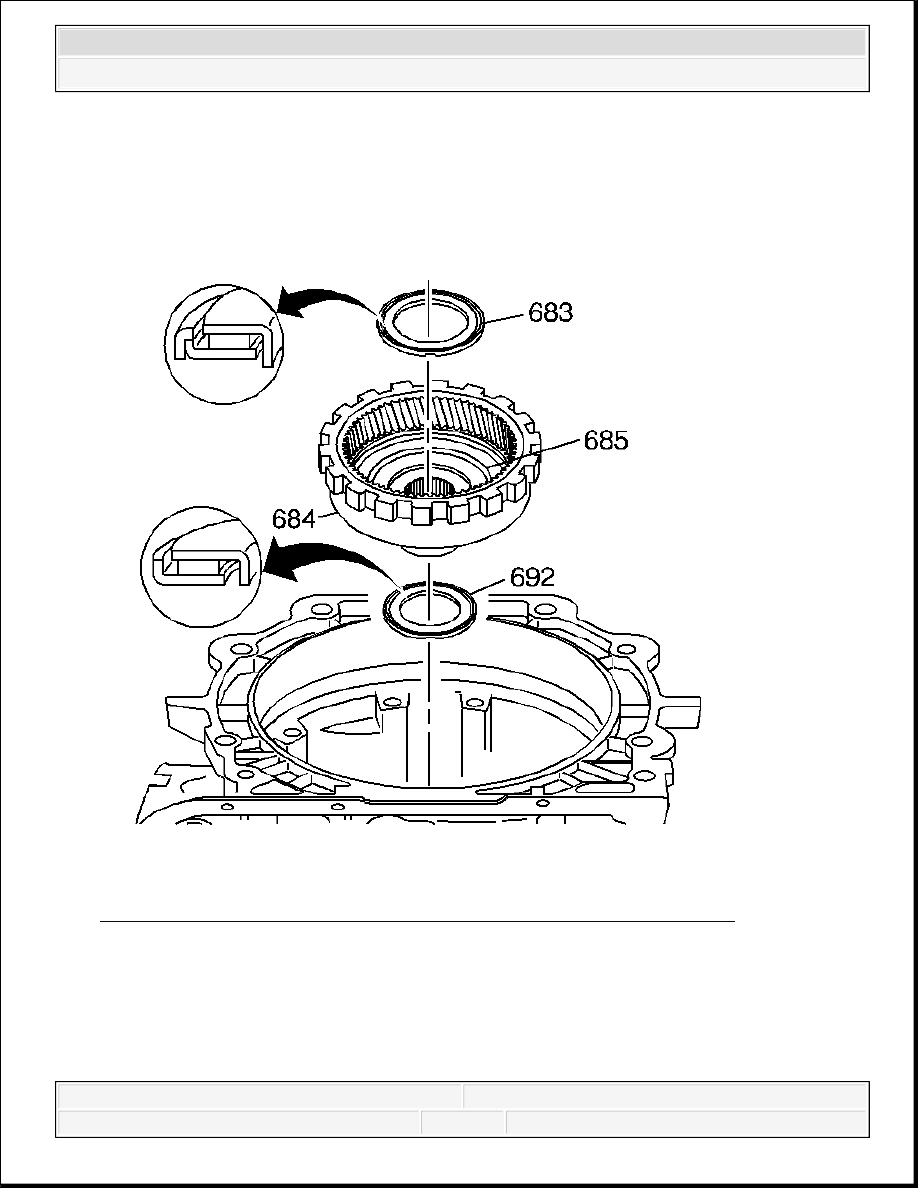

Fig. 272: View Of Reaction Carrier/Support Thrust Bearing Assembly
Courtesy of GENERAL MOTORS CORP.

1. Install the reaction gear support to case bearing (692) onto the internal reaction gear support

(685). Retain the bearing using J 36850 or equivalent.

2. Install the internal reaction gear (684) and the internal reaction gear support (685) into the

case.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



3. Install the reaction carrier/support thrust bearing assembly (683) into the internal reaction

gear support (685). Retain bearing with J 36850 .

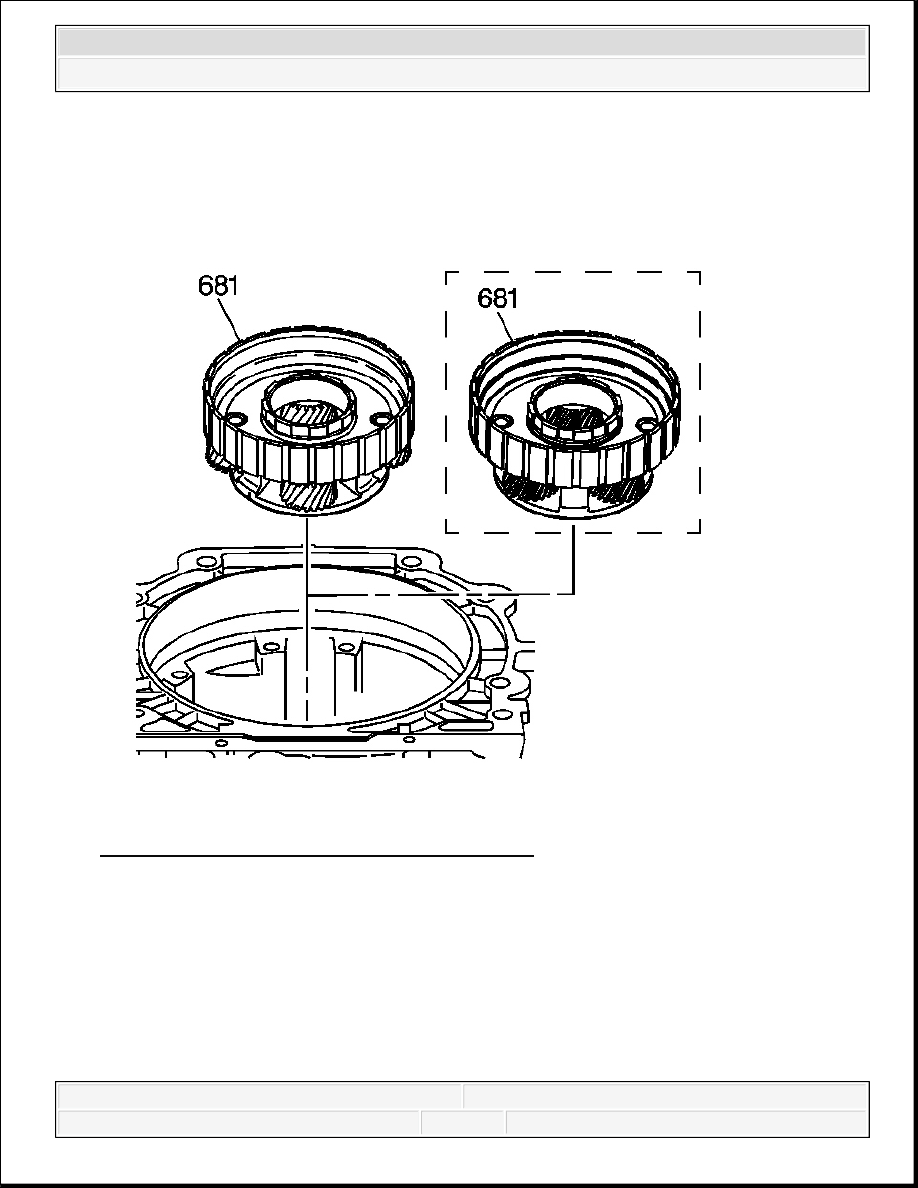

Fig. 273: Identifying Reaction Carrier Assembly
Courtesy of GENERAL MOTORS CORP.

4. Install the reaction carrier assembly (681) into the internal reaction gear.

LOW AND REVERSE CLUTCH SPACER PLATE SELECTION

Tools Required

J 8001 Dial Indicator Set

J 26900-13 Magnetic Indicator Base
