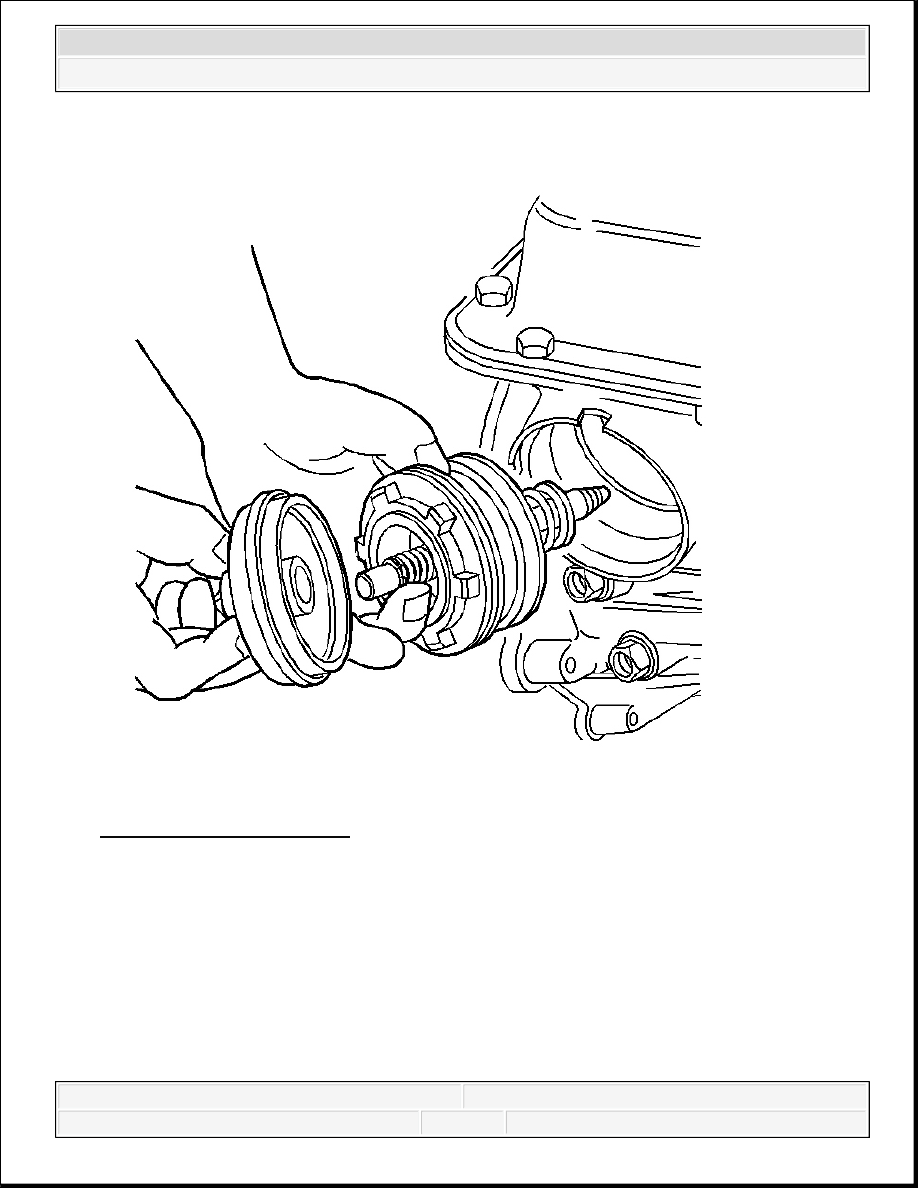

Fig. 252: View Of 2-4 Servo
Courtesy of GENERAL MOTORS CORP.

1. Install the 2-4 servo into the case.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



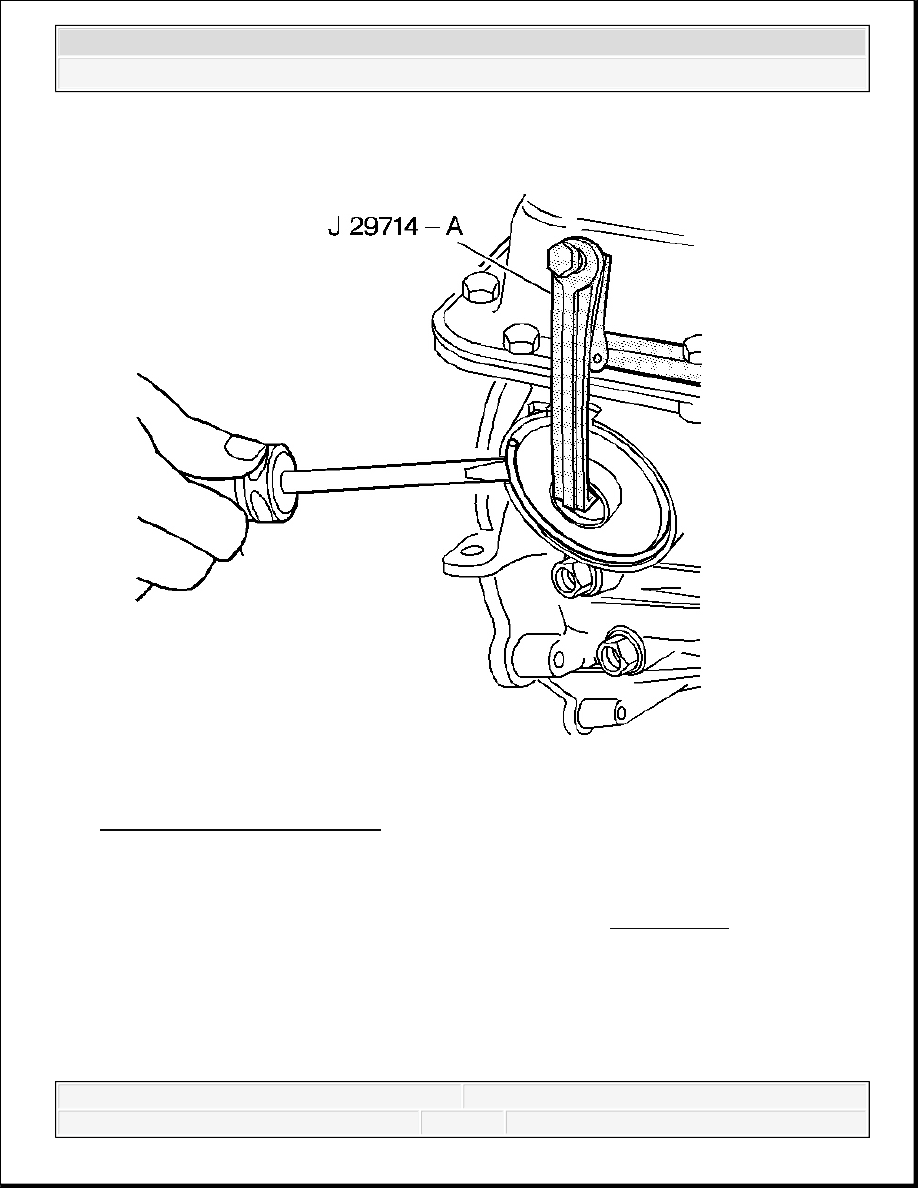

Fig. 253: Identifying J 29714-A
Courtesy of GENERAL MOTORS CORP.

2. Install oil pan with only four bolts to align pan to case.

3. Use the J 29714-A in order to compress the servo cover. See Special Tools.

4. Install the servo cover retaining ring.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

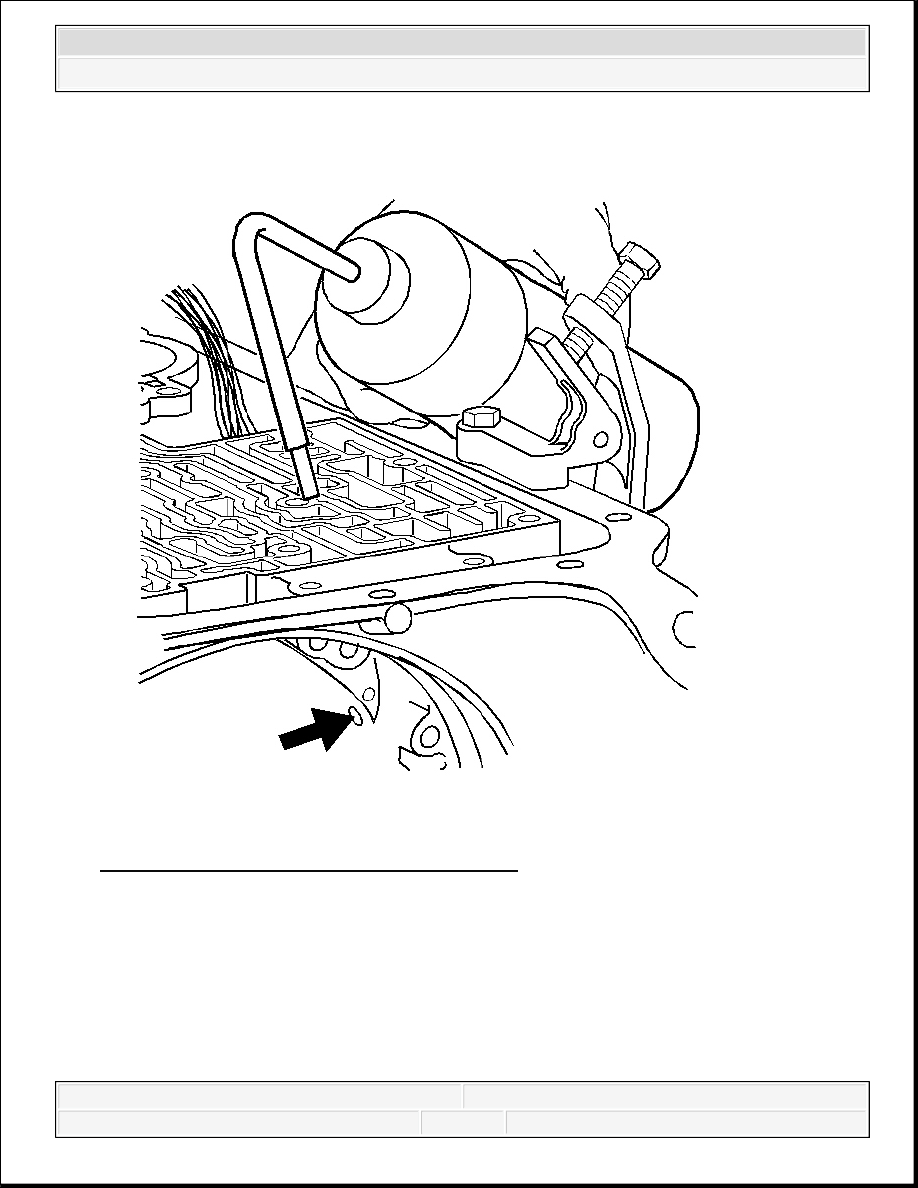

Fig. 254: Locating Small Hole In Accumulator
Courtesy of GENERAL MOTORS CORP.

5. Remove oil pan.

6. Pour solvent into the accumulator bore until the channel is filled. Watch for leaks in the case

channel.

IMPORTANT: It is normal to see leakage from the small hole next to the

larger oval hole.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



7. If leakage from the oval shaped hole is observed, replace the third accumulator retainer and

ball assembly.

3RD ACCUMULATOR RETAINER WITH BALL REPLACEMENT

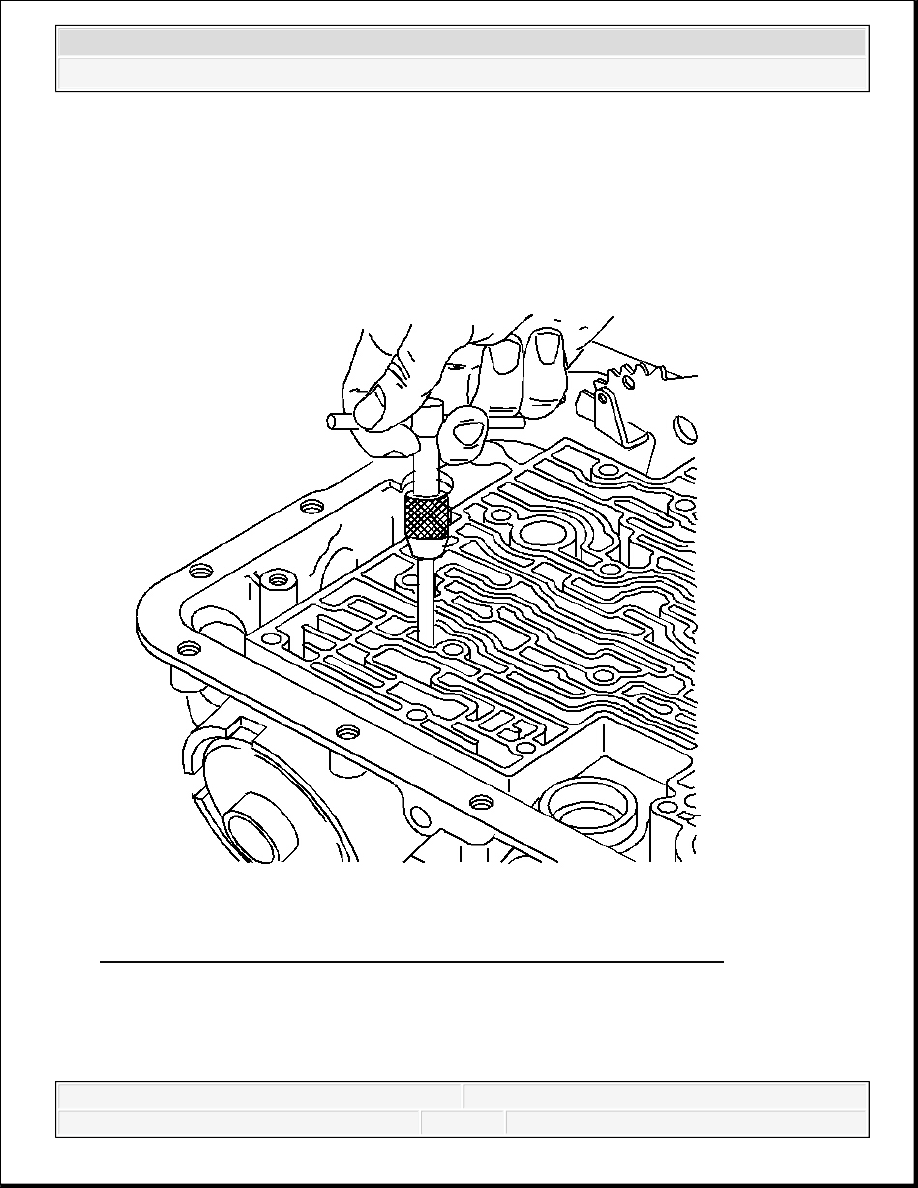

Fig. 255: Extracting Third Accumulator Retainer And Ball Assembly
Courtesy of GENERAL MOTORS CORP.

1. Remove the third accumulator retainer and ball assembly, using a 6.3 mm (0.25 in) #4 screw

extractor.
