Hummer H3. Manual - part 786

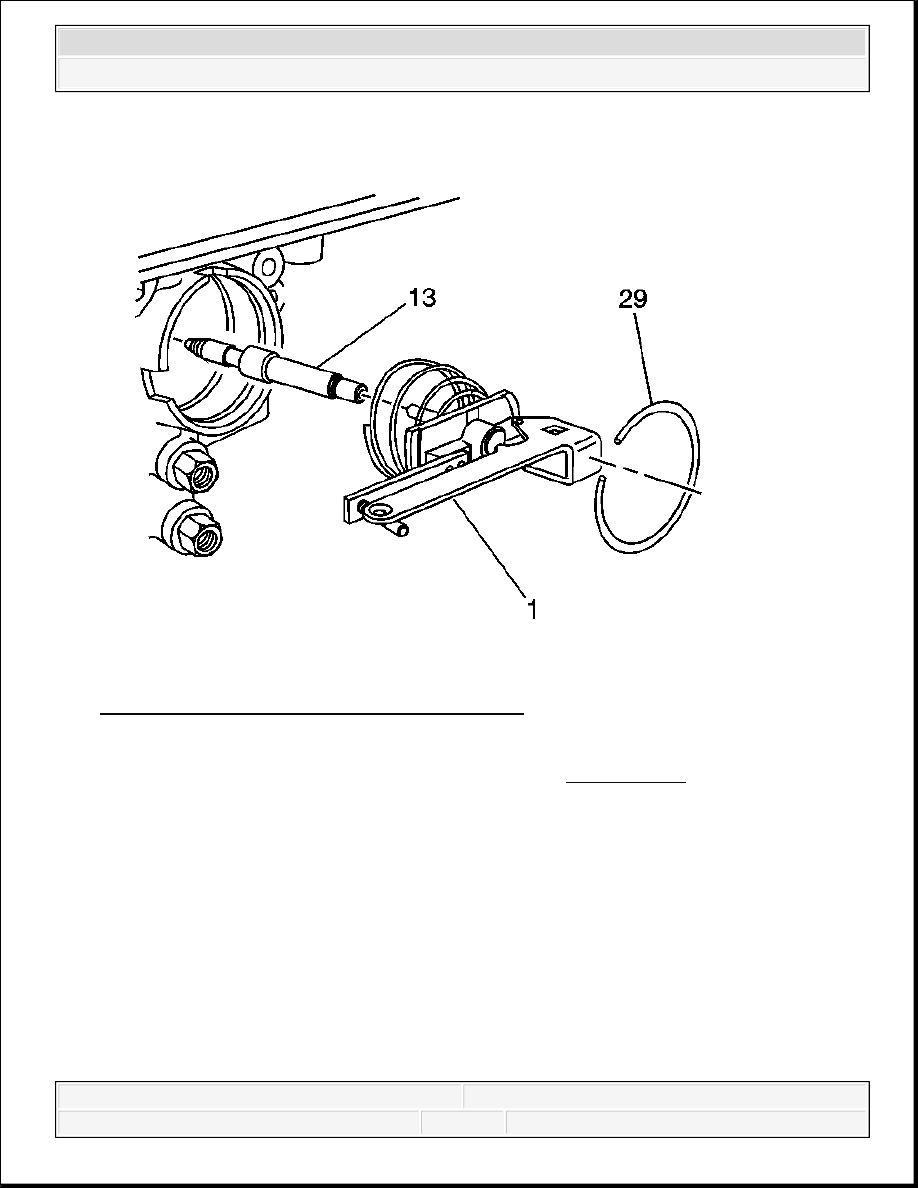

Fig. 199: Locating Servo Cover Retaining Ring
Courtesy of GENERAL MOTORS CORP.

2. Install the band apply pin (13) and the J 33037 (1). See Special Tools.

3. Install the servo cover retaining ring (29) to secure the tool.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



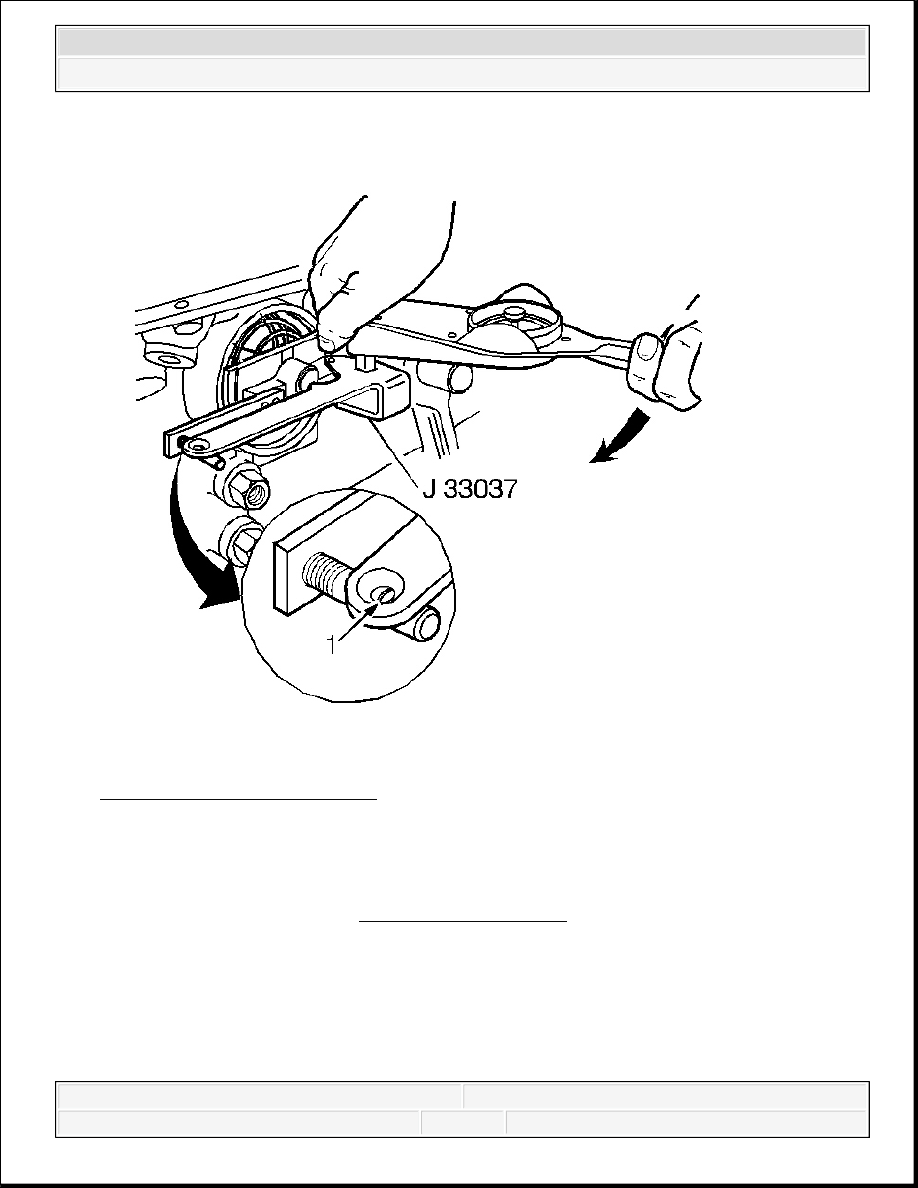

Fig. 200: Identifying Gage Slot
Courtesy of GENERAL MOTORS CORP.

4. Apply 11 N.m (98 lb in) torque. If the white line appears in the gage slot (1), the pin length

is correct.

5. If a new pin is needed, refer to 2-4 Servo Pin Selection in order to determine correct pin

length.

TRANSMISSION FLUID PAN AND FILTER ASSEMBLY REMOVAL



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



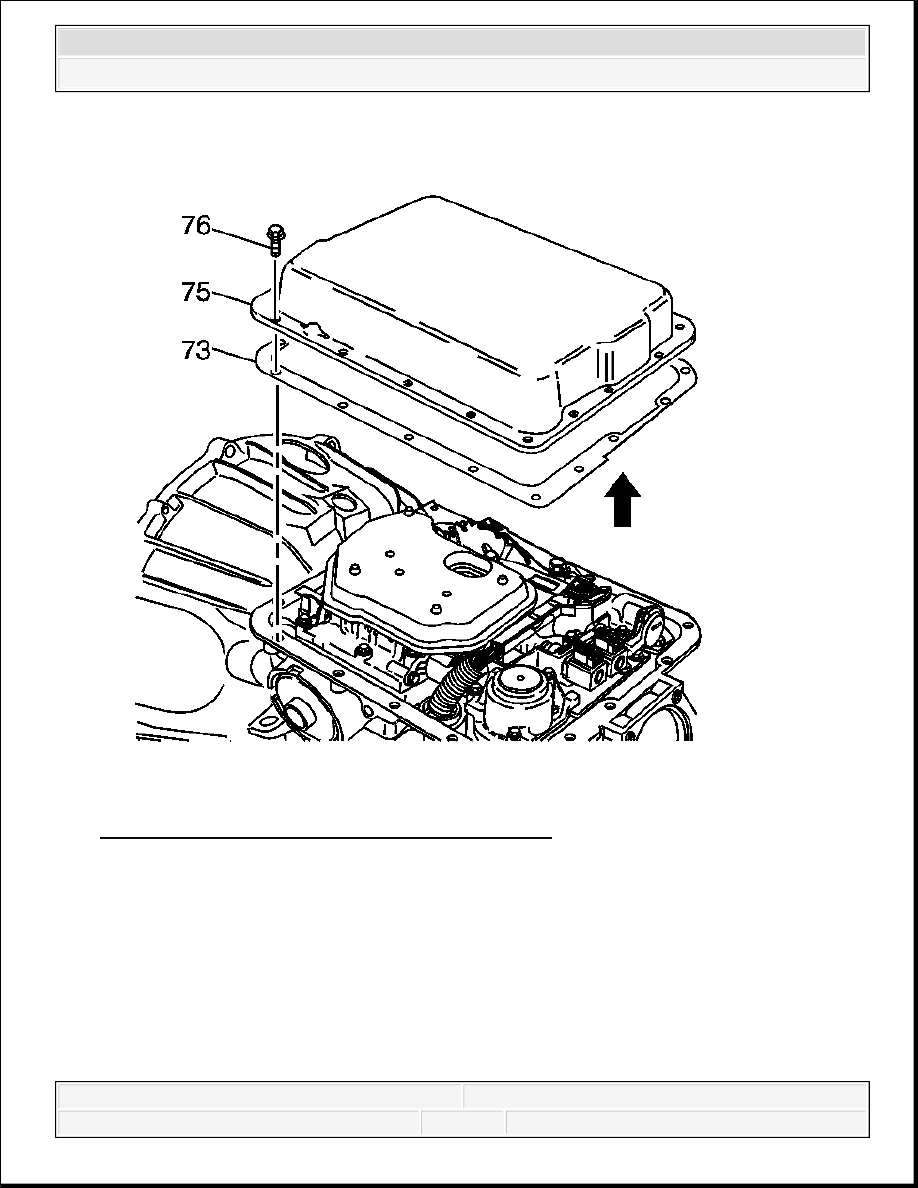

Fig. 201: View Of Transmission Oil Pan & Gasket
Courtesy of GENERAL MOTORS CORP.

1. Remove the transmission oil pan screws (76).

2. Remove the transmission oil pan (75) and the transmission oil pan gasket (73).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



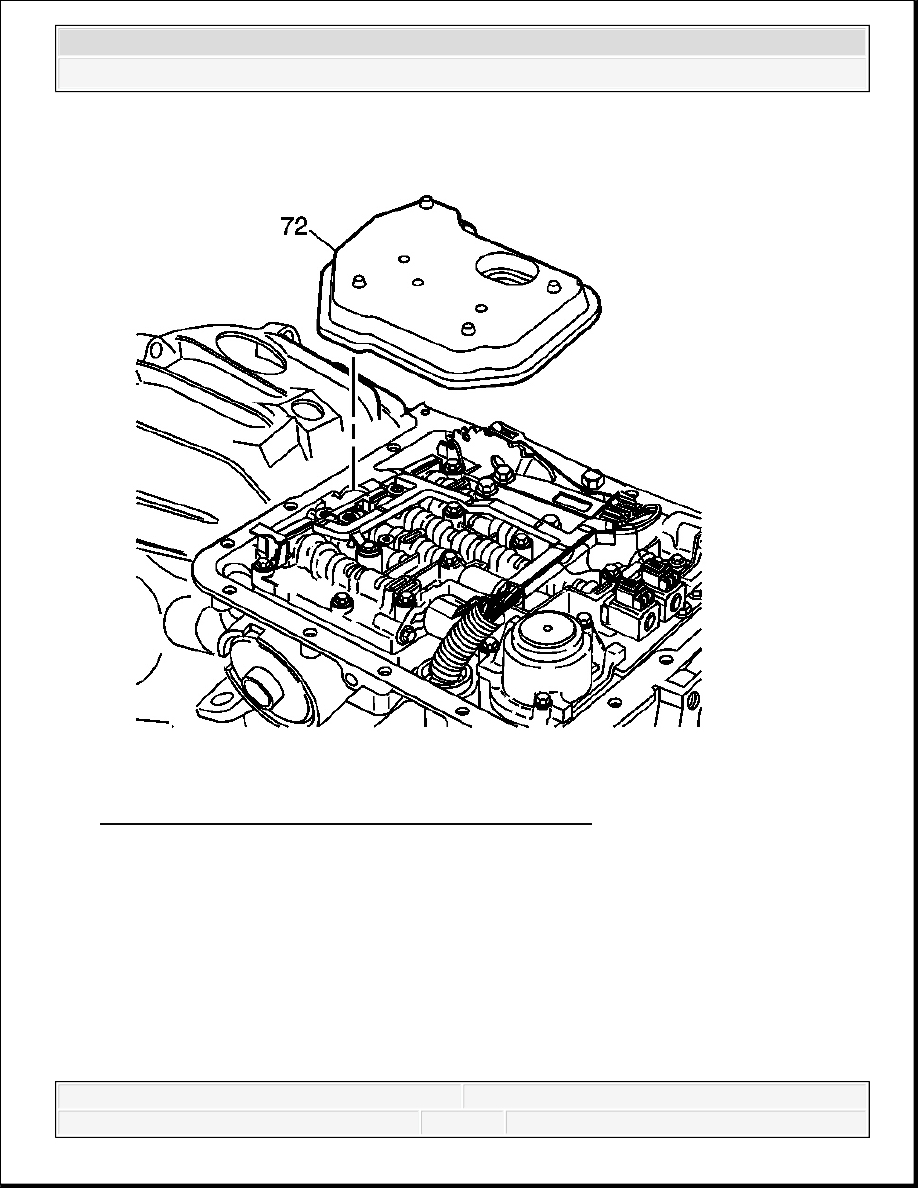

Fig. 202: Identifying Transmission Oil Filter Assembly
Courtesy of GENERAL MOTORS CORP.

3. Remove the transmission oil filter assembly (72).

4. The filter may help in diagnosis. Cut away the top portion of the plastic filter housing and

remove. Inspect the filter for the presence of the following items which may indicate wear
or corrosion:

Clutch material

Bronze slivers indicating bushing wear

Steel particles
