Hummer H3. Manual - part 776

Fig. 165: 1-2 Accumulator, Inner And Outer Springs
Courtesy of GENERAL MOTORS CORP.

13. Install the 1-2 accumulator inner and outer springs to the 1-2 accumulator cover.

14. Install the 1-2 accumulator piston onto the pin in the 1-2 accumulator cover.

Ensure that the piston legs face the accumulator cover.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

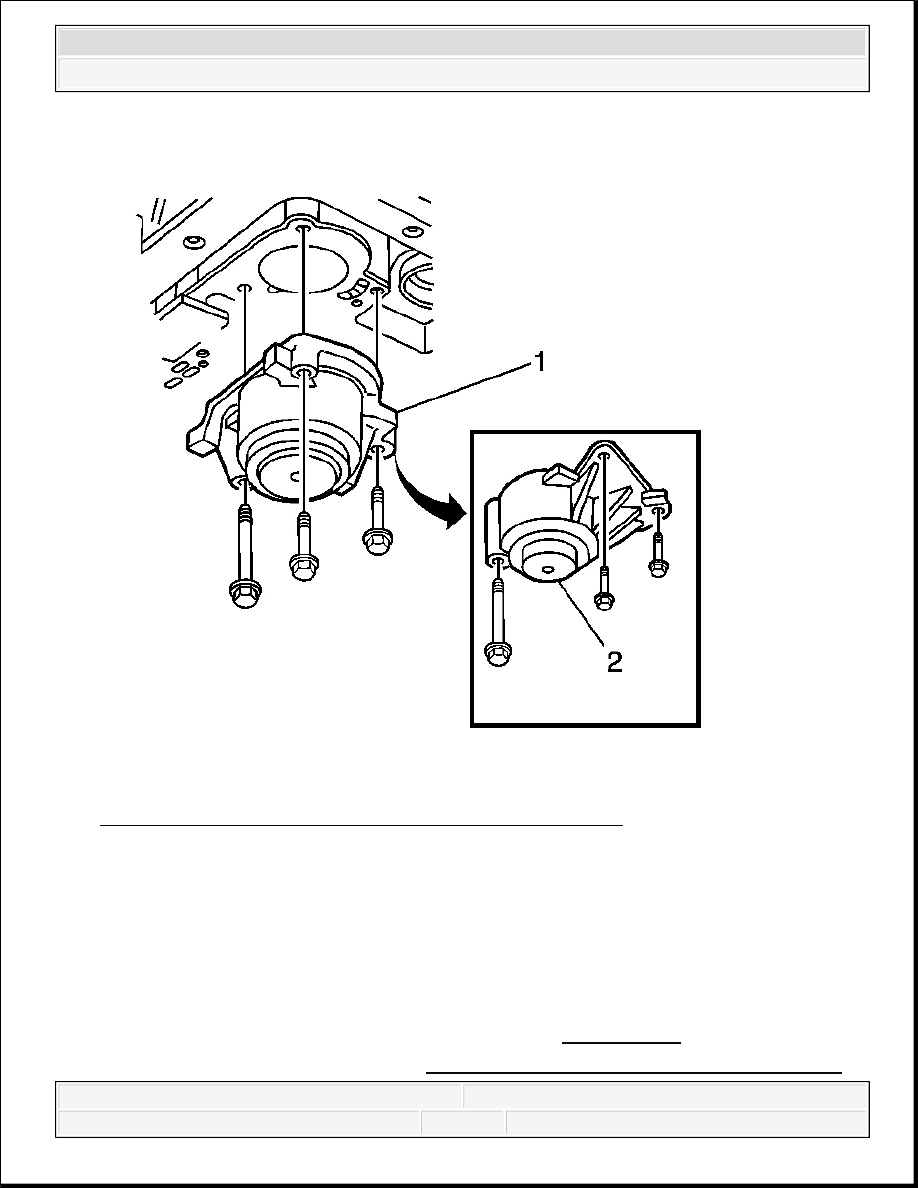

Fig. 166: View Of 1-2 Accumulator Cover Retaining Bolts
Courtesy of GENERAL MOTORS CORP.

15. Install the 1-2 accumulator cover and the accumulator cover retaining bolts.

Tighten: Tighten the accumulator cover retaining bolts to 11 N.m (97 lb in).

RWD (1)

4WD (2)

16. Remove the J 25025-B from the transmission case. See Special Tools.

17. Install the control valve body. Refer to Valve Body and Pressure Switch Replacement.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



18. Install the transmission filter and oil pan. Refer to Automatic Transmission Fluid and

Filter Replacement.

19. Reset the TAP values. Refer to Transmission Adaptive Functions.

VEHICLE SPEED SENSOR REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Disconnect the wiring harness electrical connector from the vehicle speed sensor.

IMPORTANT: It is recommended that transmission adaptive pressure (TAP)

information be reset.
Resetting the TAP values using a scan tool will erase all
learned values in all cells. As a result, The ECM, PCM or TCM
will need to relearn TAP values. Transmission performance
may be affected as new TAP values are learned.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

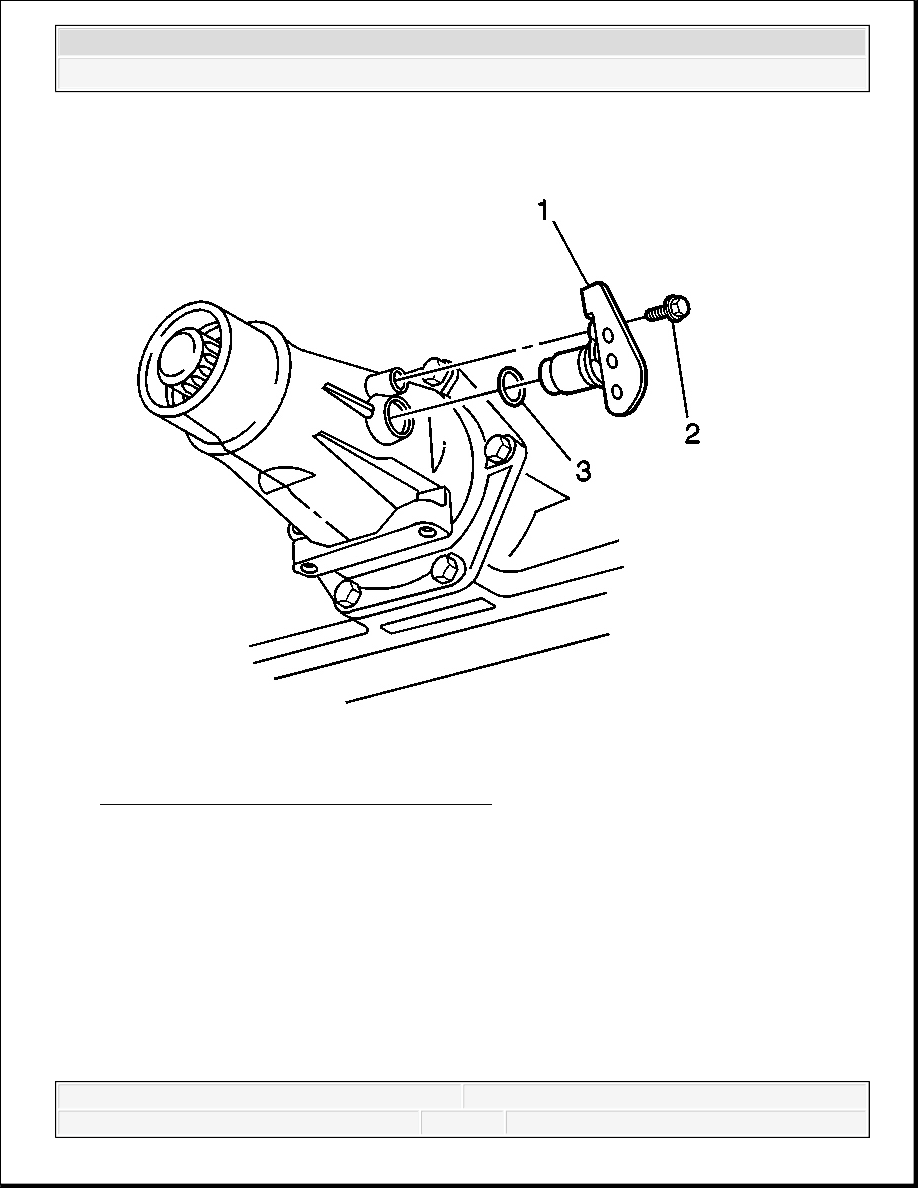

Fig. 167: View Of VSS, Bolt & O-Ring Seal
Courtesy of GENERAL MOTORS CORP.

3. Remove the harness connector.

4. Remove the bolt (2).

5. Remove the vehicle speed sensor (1).

6. Remove the O-ring seal (3).

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
