Hummer H3. Manual - part 765

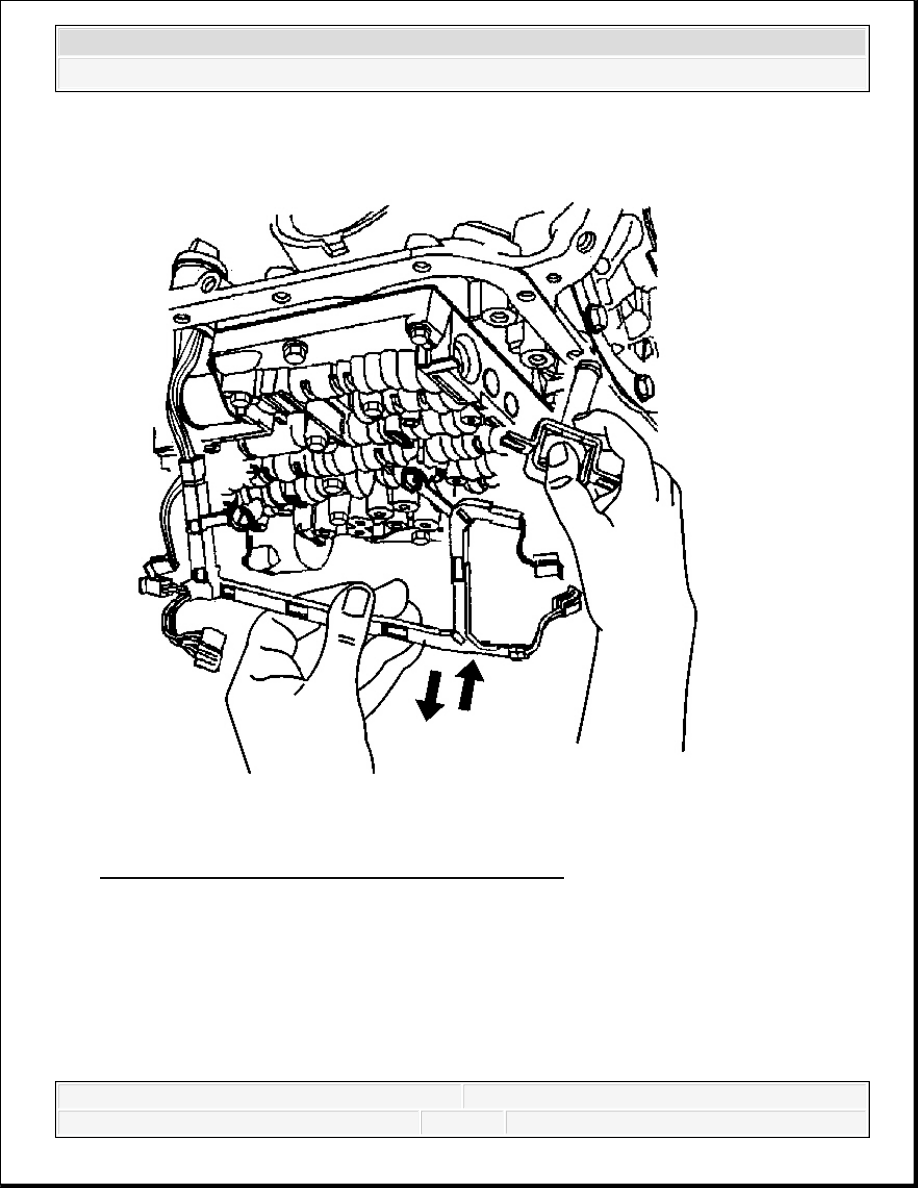

Fig. 124: View Of TCC Solenoid & Wiring Harness
Courtesy of GENERAL MOTORS CORP.

11. Install the TCC solenoid with a new O-ring seal to the valve body.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

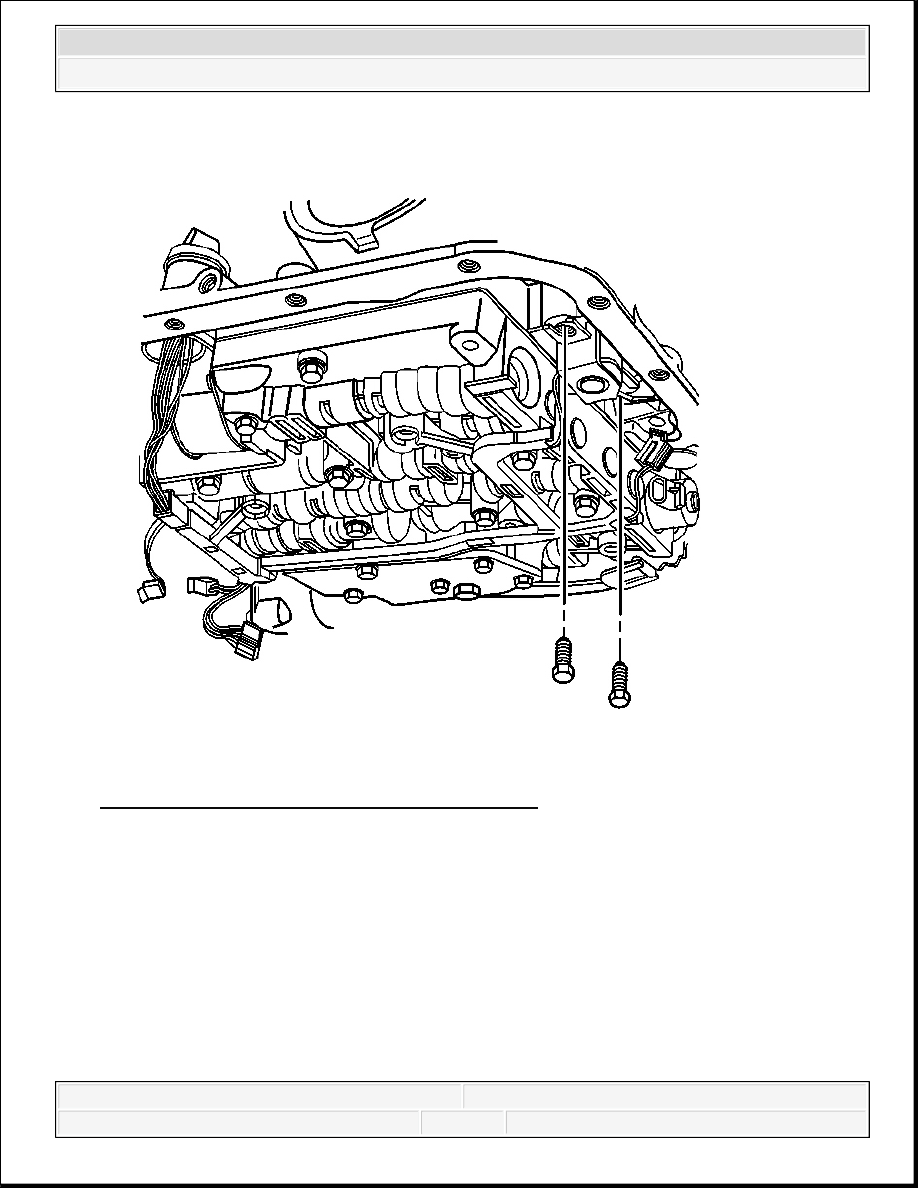

Fig. 125: View Of TCC Solenoid Retaining Bolts
Courtesy of GENERAL MOTORS CORP.

12. Install the TCC solenoid bolts.

Tighten: Tighten the TCC solenoid retaining bolts to 11 N.m (97 lb in).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

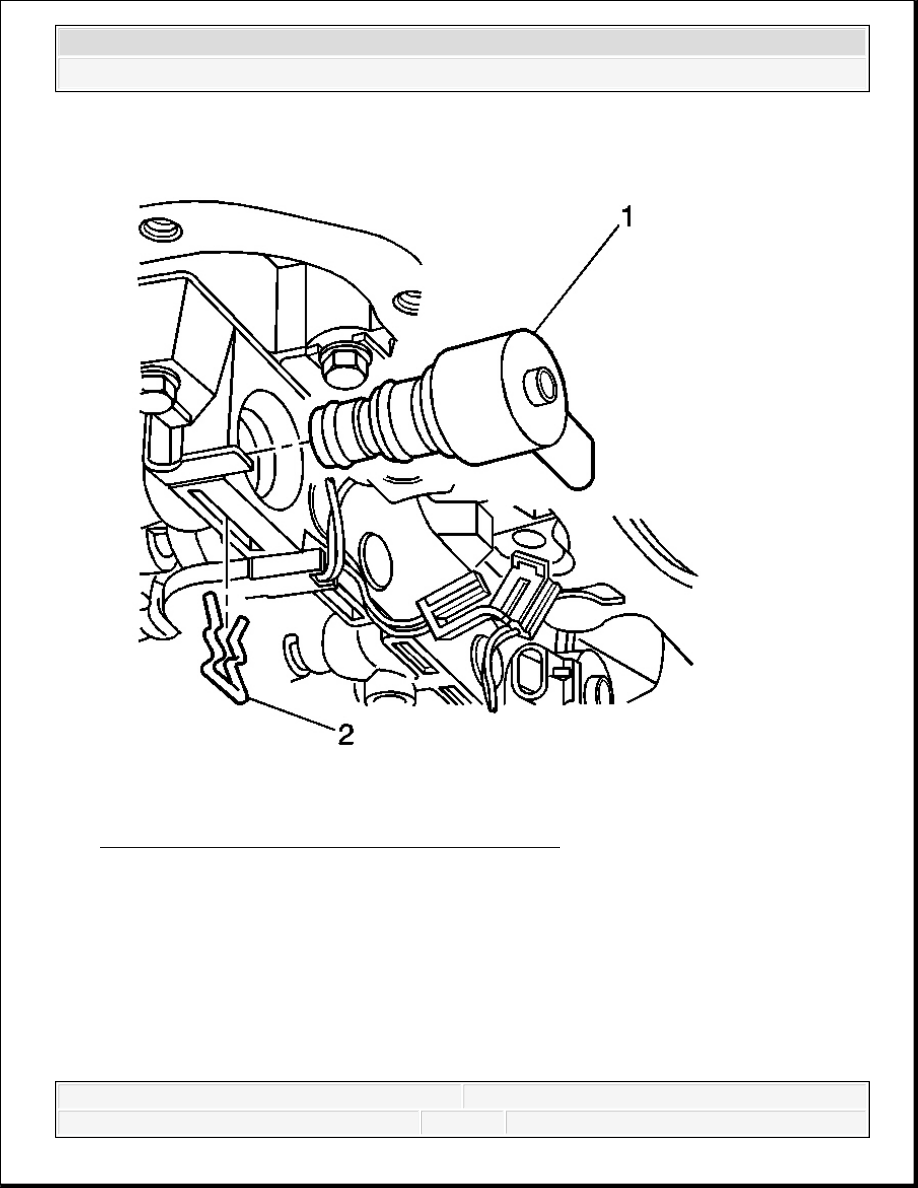

Fig. 126: View Of TCC PWM Solenoid & Retainer
Courtesy of GENERAL MOTORS CORP.

13. Install the TCC/PWM solenoid (1) to the control valve body.

14. Install the TCC/PWM solenoid retainer (2).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

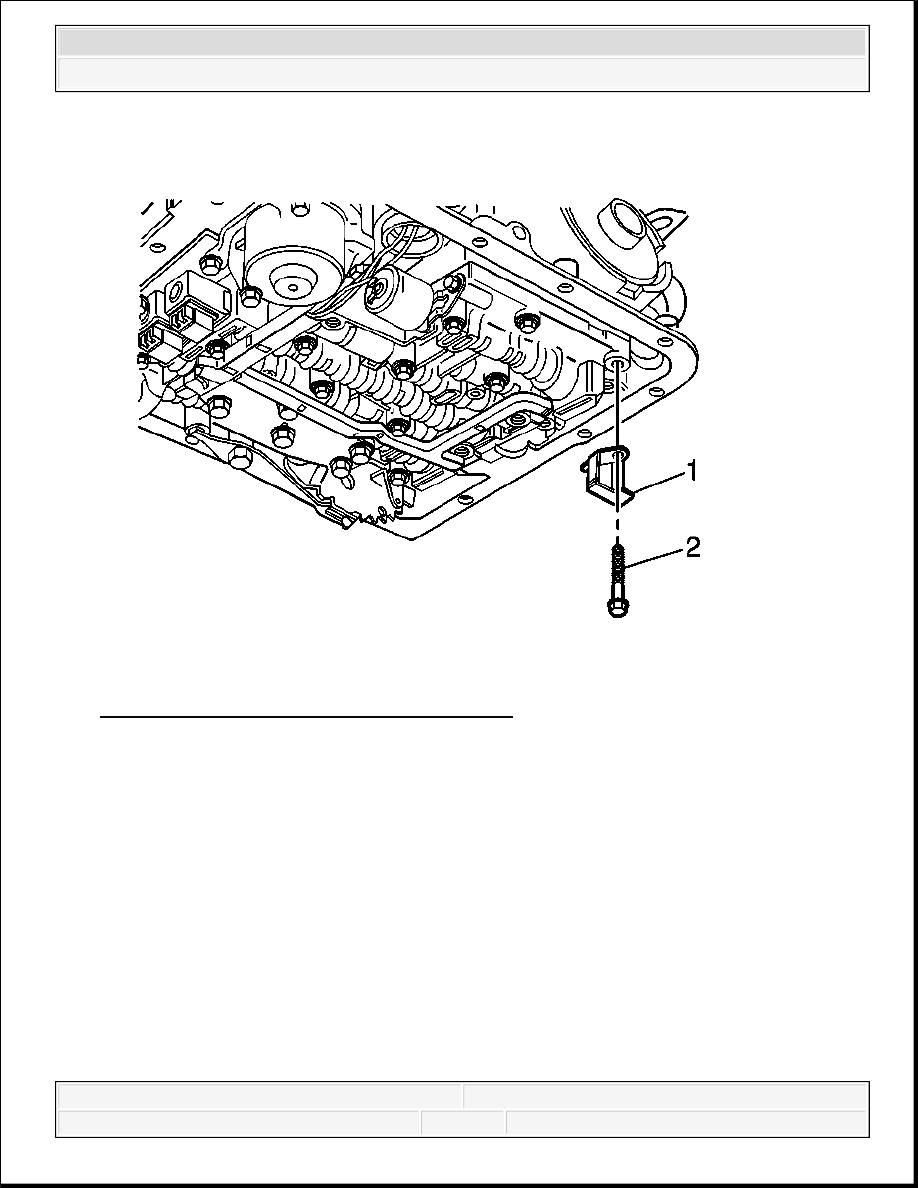

Fig. 127: Fluid Indicator Stop Bracket & Bolt
Courtesy of GENERAL MOTORS CORP.

15. RWD ONLY:

Install the transmission fluid indicator stop bracket (1) and bolt (2).

Tighten: Tighten the transmission fluid indicator stop bracket bolt to 11 N.m (97 lb in).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
