13. Inspect the fluid color.

14. Inspect the filter. The filter may contain the following evidence for root cause diagnosis:

Bronze slivers indicating bushing wear

Clutch material

Steel particles

15. Clean the transmission case and the oil pan gasket surfaces with solvent and air dry. All

traces of the old gasket material must be removed.

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Fig. 64: Installing New Filter Seal Into Transmission Case
Courtesy of GENERAL MOTORS CORP.

1. Coat the new filter seal with clean automatic transmission fluid.

2. Install the new filter seal into the transmission case. Tap the seal into place using a suitable

size socket.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



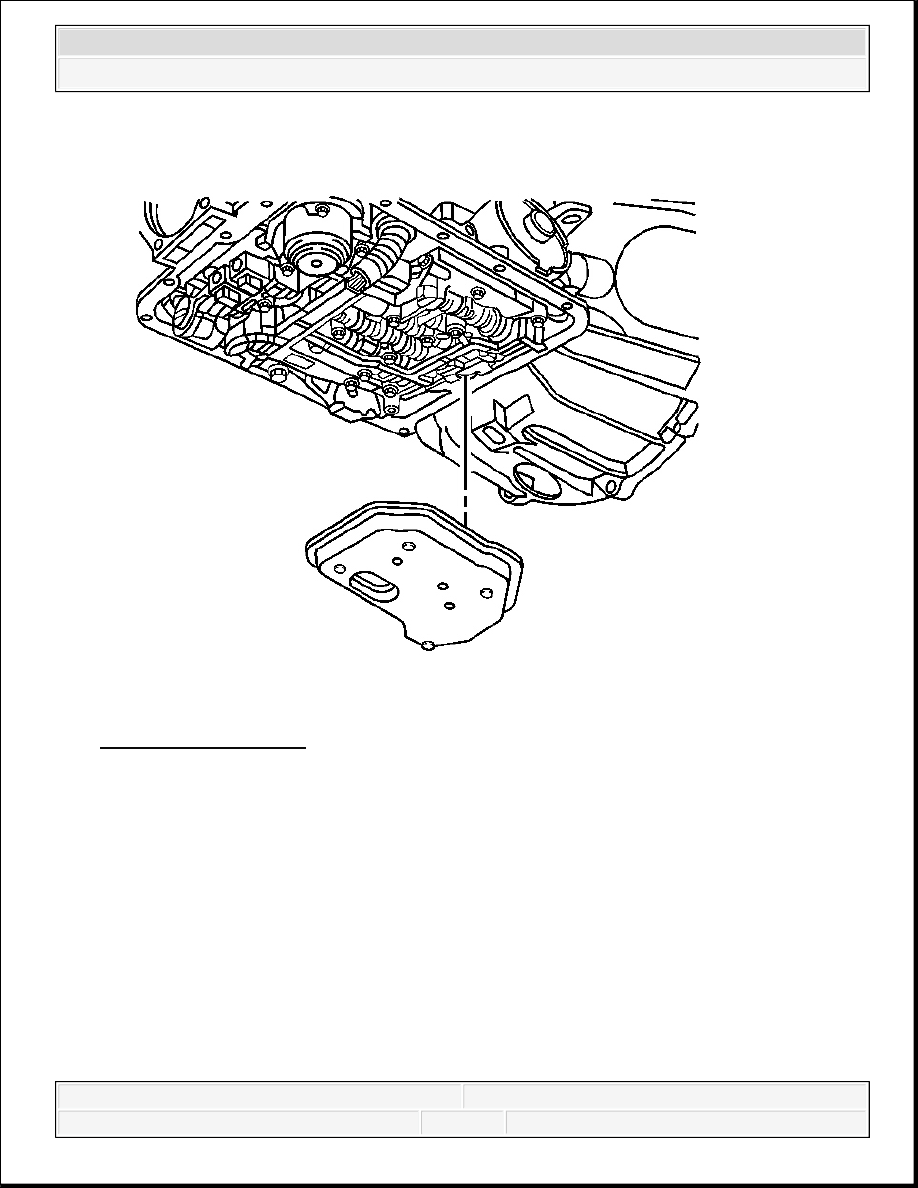

Fig. 65: View Of Filter
Courtesy of GENERAL MOTORS CORP.

3. Install the new filter into the case.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



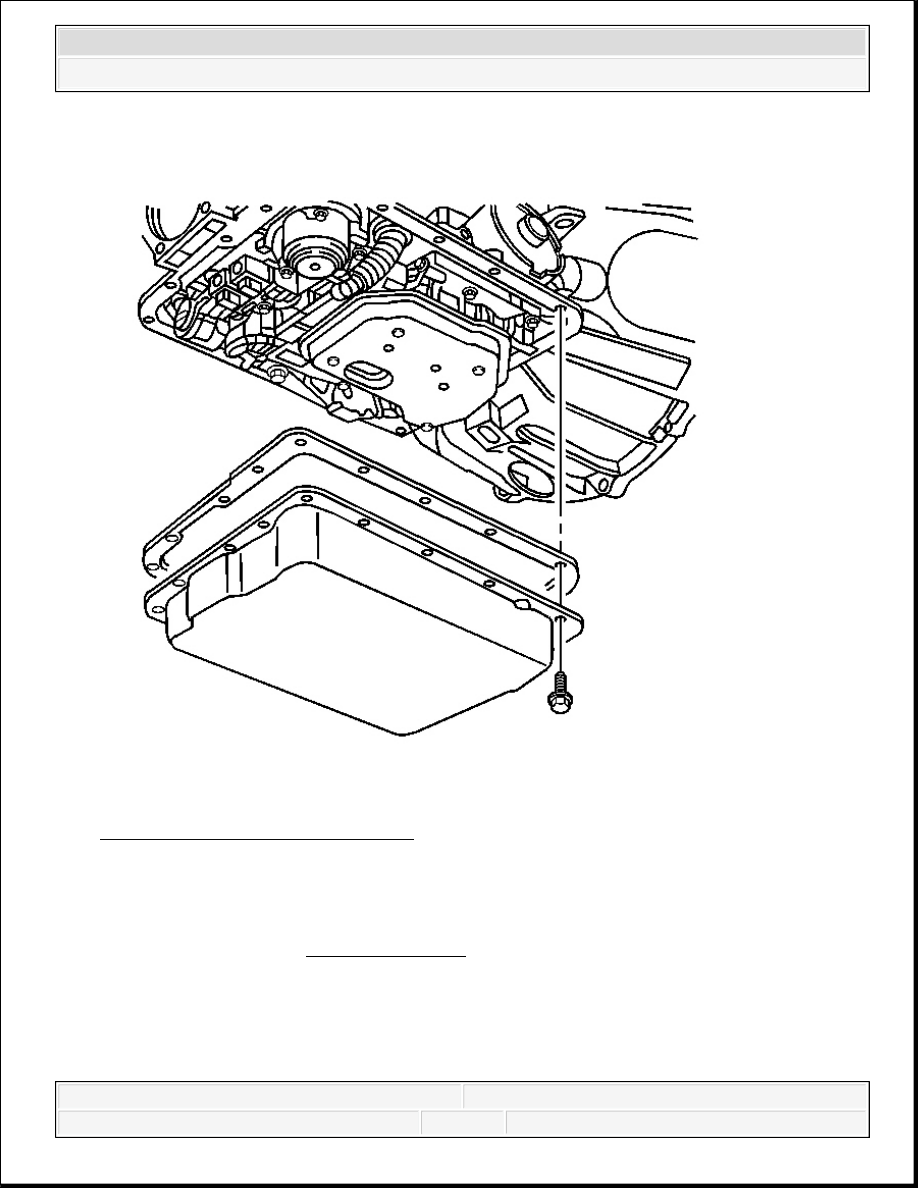

Fig. 66: View Of Oil Pan & Gasket
Courtesy of GENERAL MOTORS CORP.

4. Install the oil pan and a new gasket.

5. Install the oil pan bolts.

Tighten: Tighten the oil pan to transmission case bolts alternately and evenly to 16 N.m (12
lb ft).

NOTE:

Refer to Fastener Notice .
