Flow Test

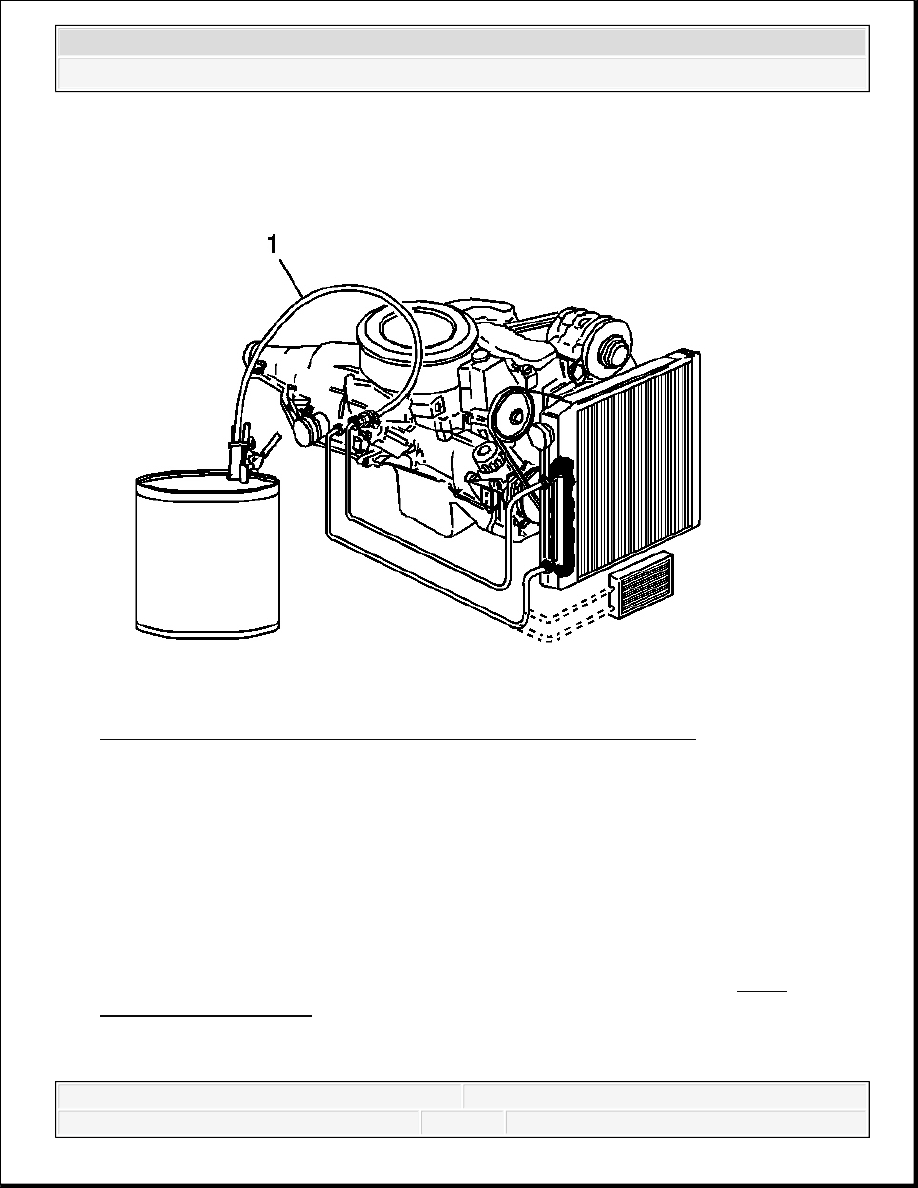

Fig. 28: Clipping The Discharge Hose To An Empty Oil Container
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the hose from the oil cooler pipe. Connect the oil cooler feed pipe, bottom

connector, to the transmission for normal flow.

2. Clip the discharge hose (1) to an empty oil container.

3. Confirm the transmission is filled with automatic transmission fluid. Refer to Fluid

Capacity Specifications for the correct automatic transmission fluid capacity.

4. Start the engine with the transmission in PARK range and run for 30 seconds after fluid

begins to flow from the discharge hose (1). A minimum of 1.9 L (2 qt) must be discharged

IMPORTANT: The Flow Test must be performed after the flush to ensure

that all flushing solution and water is removed from the oil
cooling system.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



during this 30 second run time.

5. If the fluid flow meets or exceeds 1.9 L (2 quarts) in 30 seconds, connect the oil cooler feed

pipe to the bottom connector on the transmission.

6. If fluid flow is less than 1.9 L (2 qt) in 30 seconds, perform the following diagnosis:

1. Disconnect the J 35944-A discharge hose (1) from the oil cooler return pipe. See

Special Tools.

2. Disconnect the oil cooler feed pipe at the radiator.

3. Connect the J 35944-A discharge hose (1) to the oil cooler feed pipe, radiator end.

See Special Tools.

4. Clip the discharge hose (1) onto the oil drain container.

5. Start the engine with the transmission in PARK range and run for 30 seconds after

fluid begins to flow from the discharge hose (1). A minimum of 1.9 L (2 qt) must be
discharged during this 30 second run time.

7. If the amount of transmission fluid flow remains less than 1.9 L (2 qt) in 30 seconds, inspect

the oil cooler feed pipe, bottom connector, for restrictions or damage. If no condition is
found with the feed pipe, bottom connector, inspect the transmission.

Clean-up

1. Disconnect the water supply hose from the J 35944-A and bleed any remaining air pressure

from the flusher tank. See Special Tools.

2. Remove the fill cap from the J 35944-A and return any unused flushing solution to its

container. See Special Tools. Rinse the J 35944-A with water. See Special Tools. Do not
store theJ 35944-A with flushing solution in it.

3. After every third use, clean the J 35944-A as described in the instructions included with the

tool. See Special Tools.

4. Dispose of any waste water/solution and transmission fluid in accordance with local

regulations.

BUSHING AND MATING SHAFT INSPECTION

Any of the following bushing conditions require replacement of the bushing and/or housing:

IMPORTANT: Proper bushing and corresponding mating shaft inspection

should be performed before replacing the bushing, shaft and in
some cases, the component which houses the bushing.
Thoroughly clean and dry the bushing and shaft surfaces before
inspecting for damage.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Discoloration due to heat distress

Misalignment or displacement of bushing as a result of spinning in housing

Medium to heavy scoring that can be easily detected with fingernail. Light scoring is a
normal condition.

Debris embedded into the bushing lining material

Obvious damage, including excessive and uneven wear

Excessive polishing. Minor polishing of the bushing is an indication of normal wear and
does not require replacement.

Any of the following conditions require replacement of the bushing's mating shaft:

Discoloration due to heat distress

Rough surface finish that can be easily detected with finger

Obvious shaft abnormalities, including warping or uneven surfaces

Obvious damage or cracking

TRANSMISSION OVERHEATS

Transmission Overheats

OIL PRESSURE HIGH OR LOW

Oil Pressure High or Low

Checks

Causes

TCC Circuit

Blockage during apply or release

Pump Cover (215)

Cross channel leakage

Pressure Regulator Valve
(216)

The valve is stuck in a high demand position

Oil Cooler

The cooler or the cooler lines are blocked

Oil Pan Gasket (73)

The gasket is damaged

Turbine Shaft O-ring (618) The O-ring is damaged
Turbine Shaft Seals (619)

The seals are damaged

Stator Shaft Bushings
(234/241)

The bushing is worn or damaged

Fluid

The fluid level is low

Radiator

Air flow is restricted or internal blockage

Checks

Causes



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Oil Pump Assembly (4)

Pressure regulator valve stuck

Pressure regulator valve spring

Rotor guide omitted or misassembled

Rotor cracked or broken

Reverse boost valve or sleeve stuck, damaged or
incorrectly assembled

Orifice hole in pressure regulator valve plugged

Sticking slide or excessive rotor clearance

Pressure relief ball not seated or damaged

Porosity in pump cover or body

Wrong pump cover

Pump faces not flat

Excessive rotor clearance

Oil Filter (72)

Intake pipe restricted by casting flash

Cracks in filter body or intake pipe

O-ring seal missing, cut or damaged

Wrong grease used on rebuild

Control Valve Body (60)

Manual valve scored or damaged

Spacer plate or gaskets incorrect, misassembled or
damaged

Face not flat

2-3 Shift valve stuck

Checkballs omitted or misassembled

Pressure Control Solenoid
(377)

Damage to electrical terminals

Transmission Fluid Pressure
Manual Valve Position
Switch (69)

Contamination

Damaged seals

Case (103)

Case to control valve body face not flat

System Voltage

12 volts not supplied to transmission

Electrical short (pinched solenoid wire)

Solenoid not grounded
