Hummer H3. Manual - part 705





Fig. 42: Power Mirrors Circuit

POWER SEATS



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3

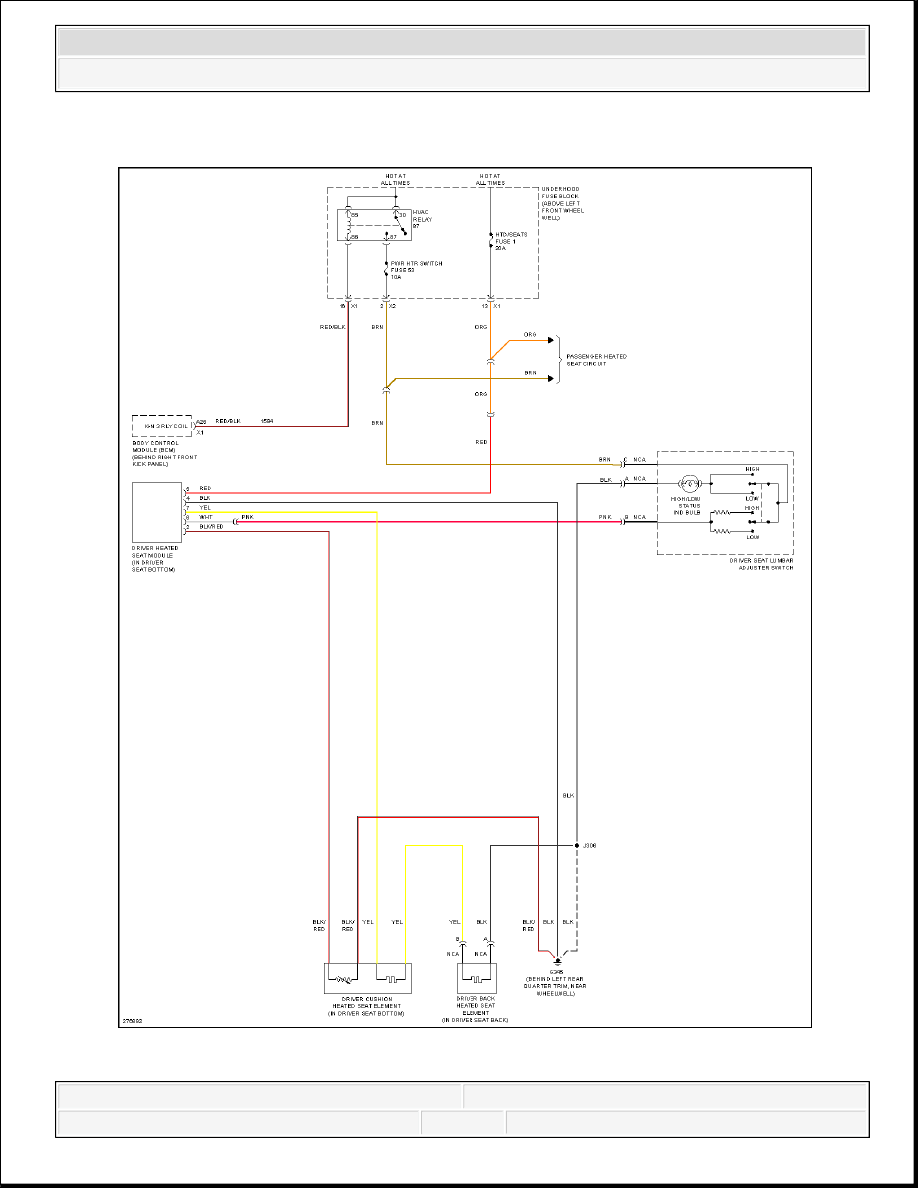

Fig. 43: Driver Heated Seat Circuit



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
