Hummer H3. Manual - part 693

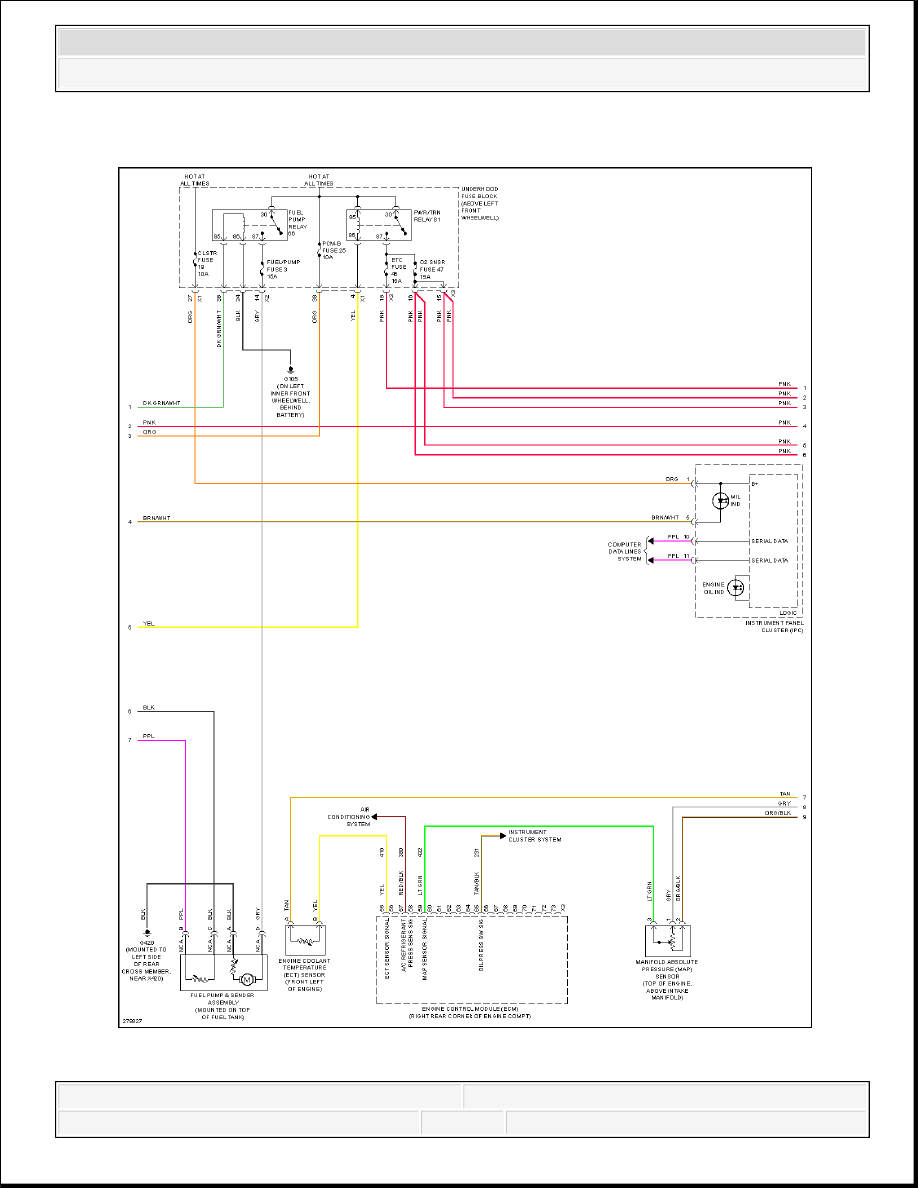

Fig. 18: 5.3L VIN L, Engine Performance Circuit (1 of 5)



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3

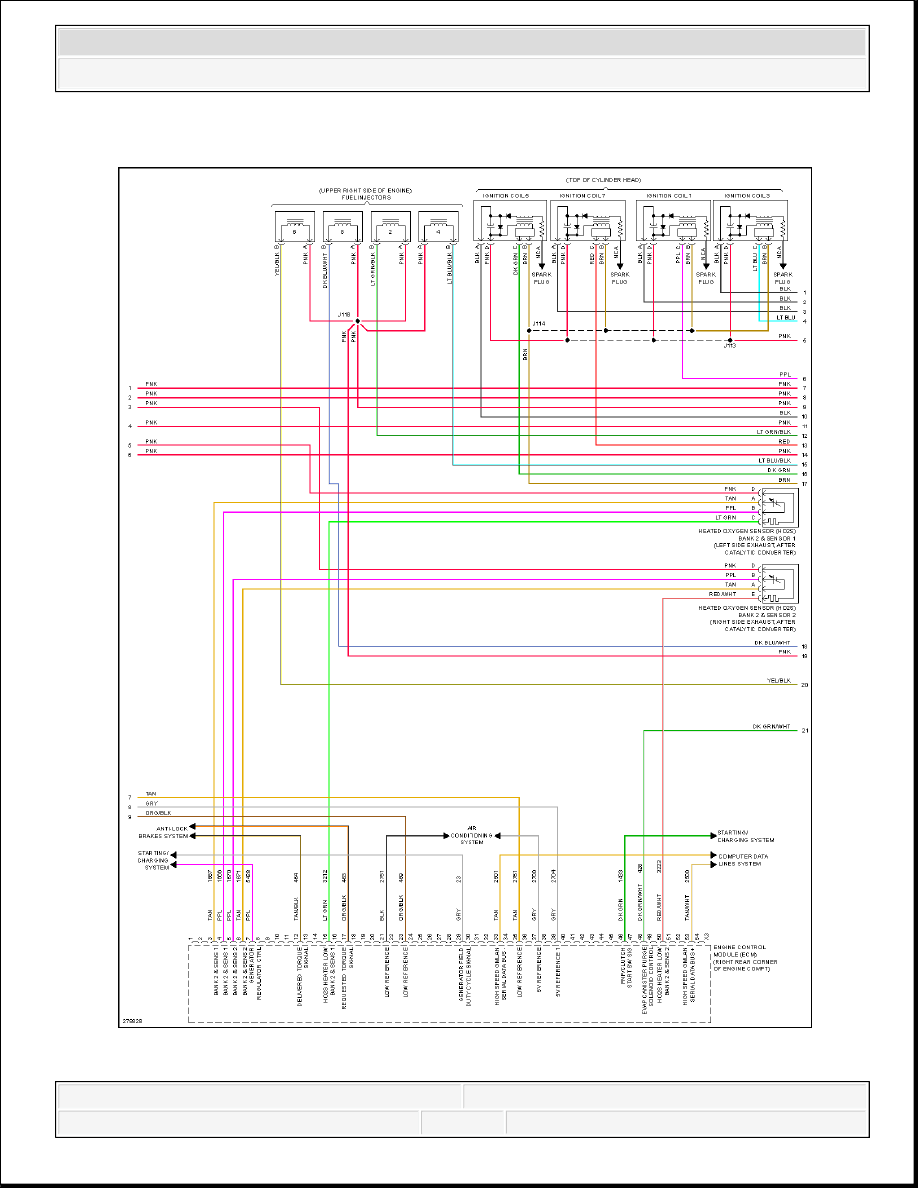

Fig. 19: 5.3L VIN L, Engine Performance Circuit (2 of 5)



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
