Fig. 57: Warning Systems Circuit

WIPER/WASHER



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3

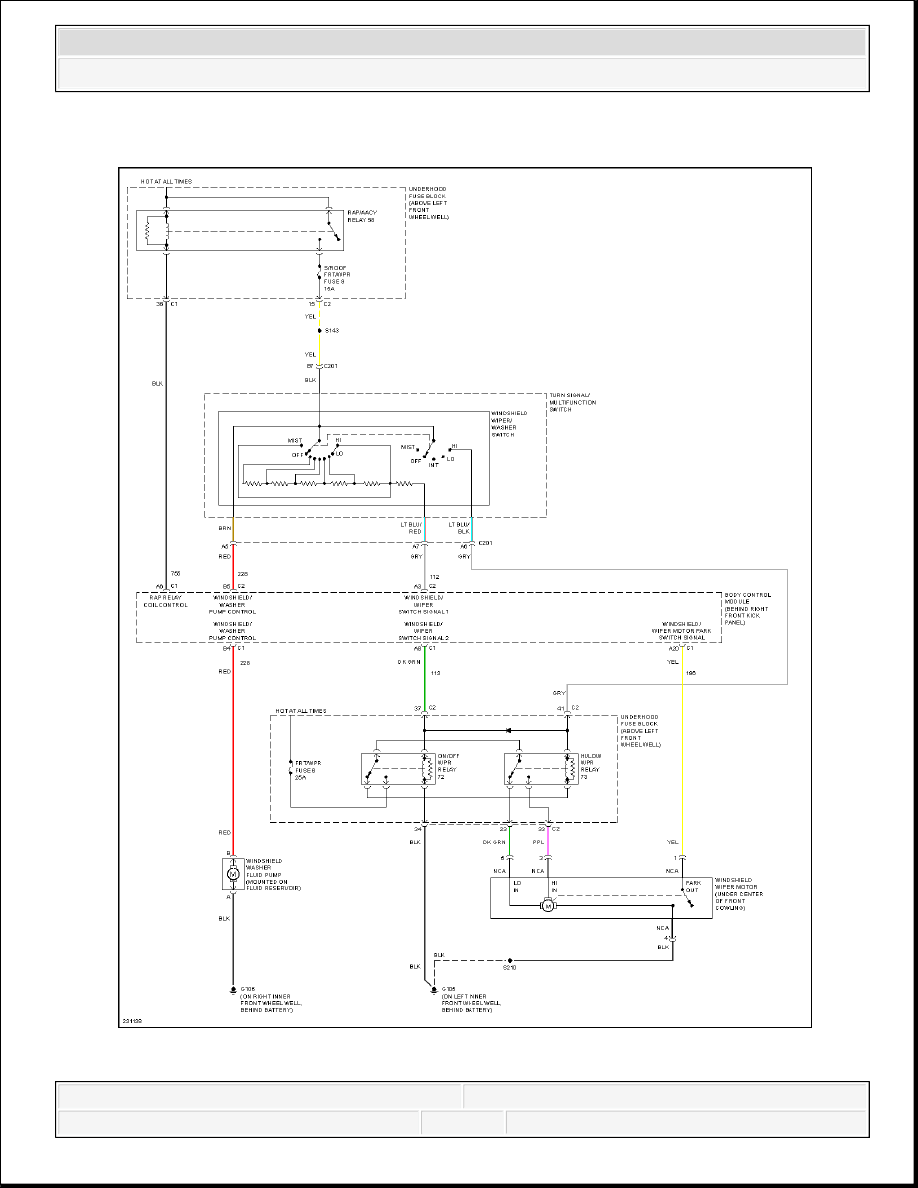

Fig. 58: Front Wiper/Washer Circuit



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3
