Hummer H3. Manual - part 675





Fig. 41: Passenger Power Seat Circuit



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3

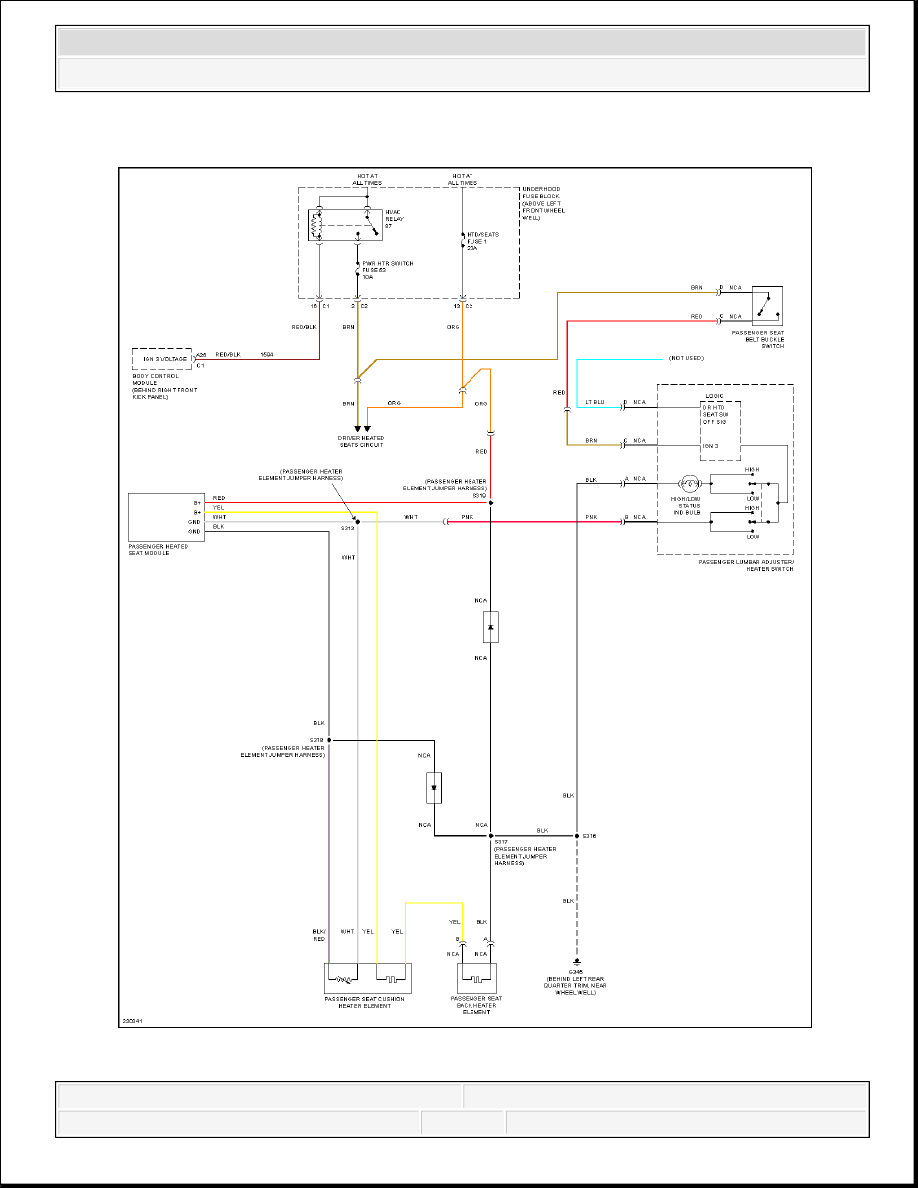

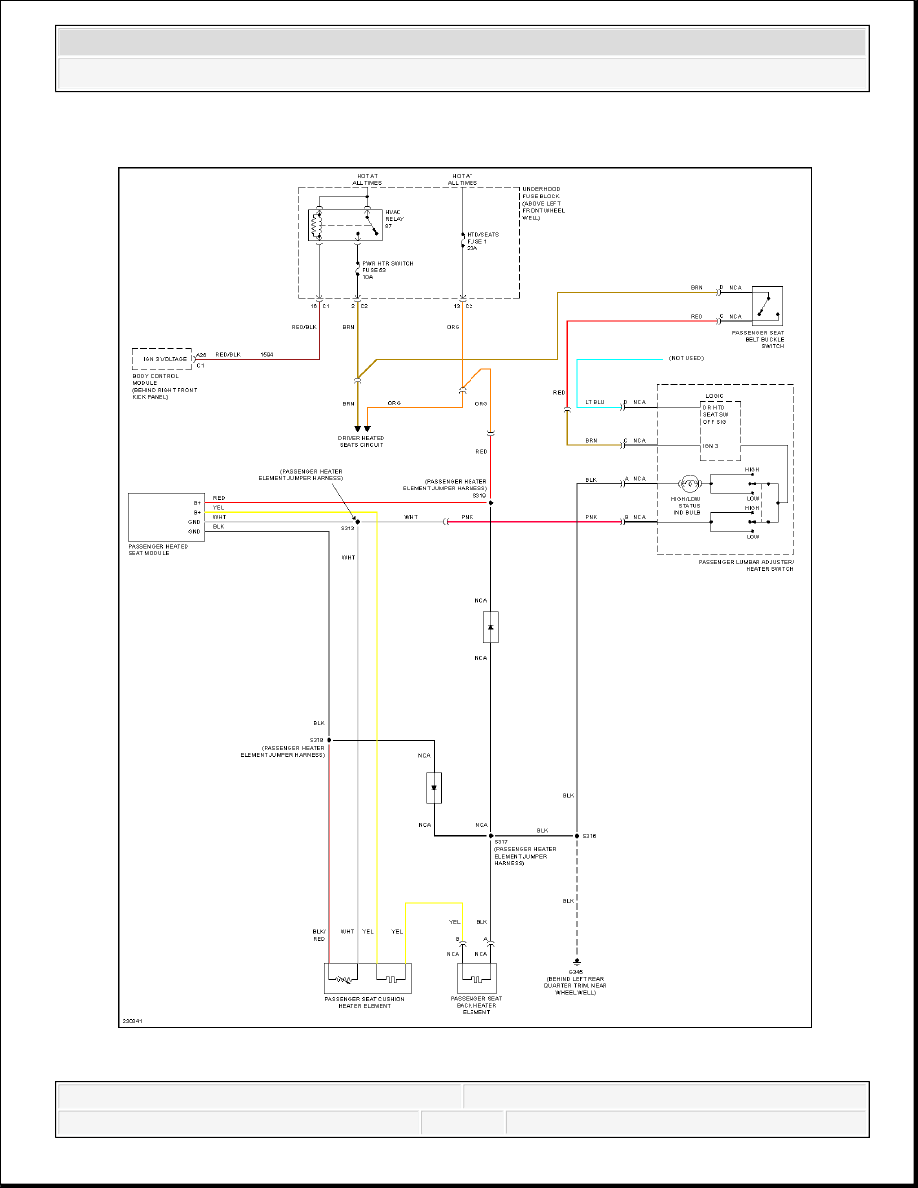

Fig. 42: Passenger"s Heated Seat Circuit

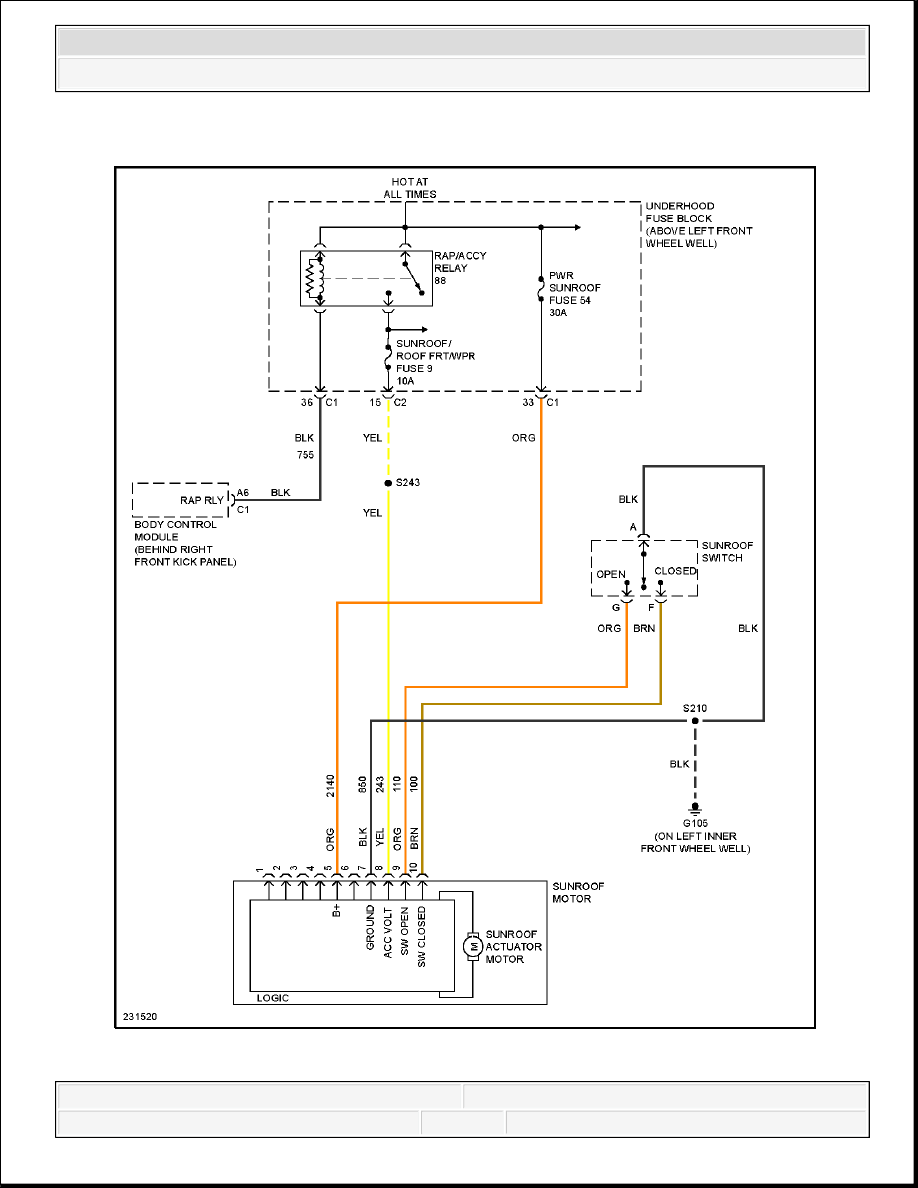

POWER TOP/SUNROOF



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3
