Hummer H3. Manual - part 669





Fig. 29: Instrument Illumination Circuit

NAVIGATION



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3

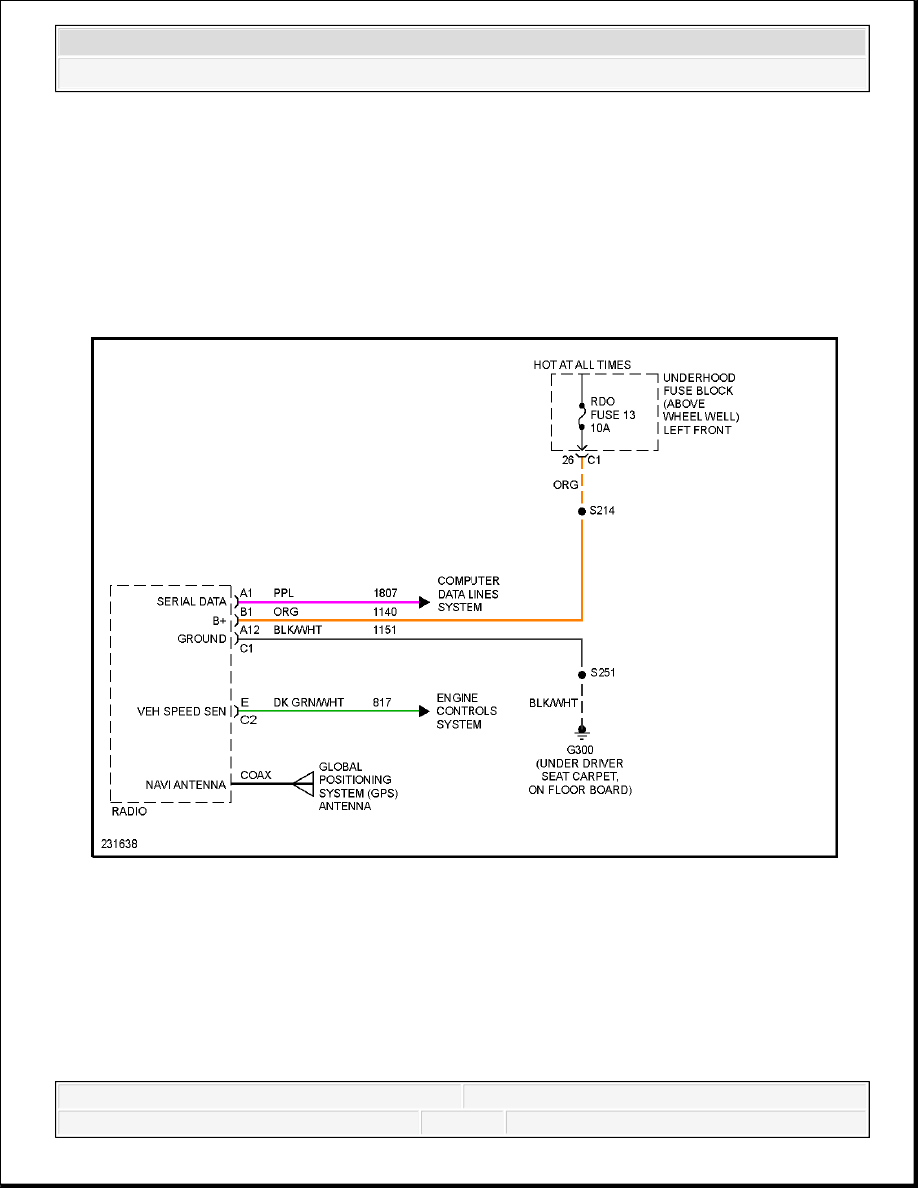

Fig. 30: Navigation Circuit

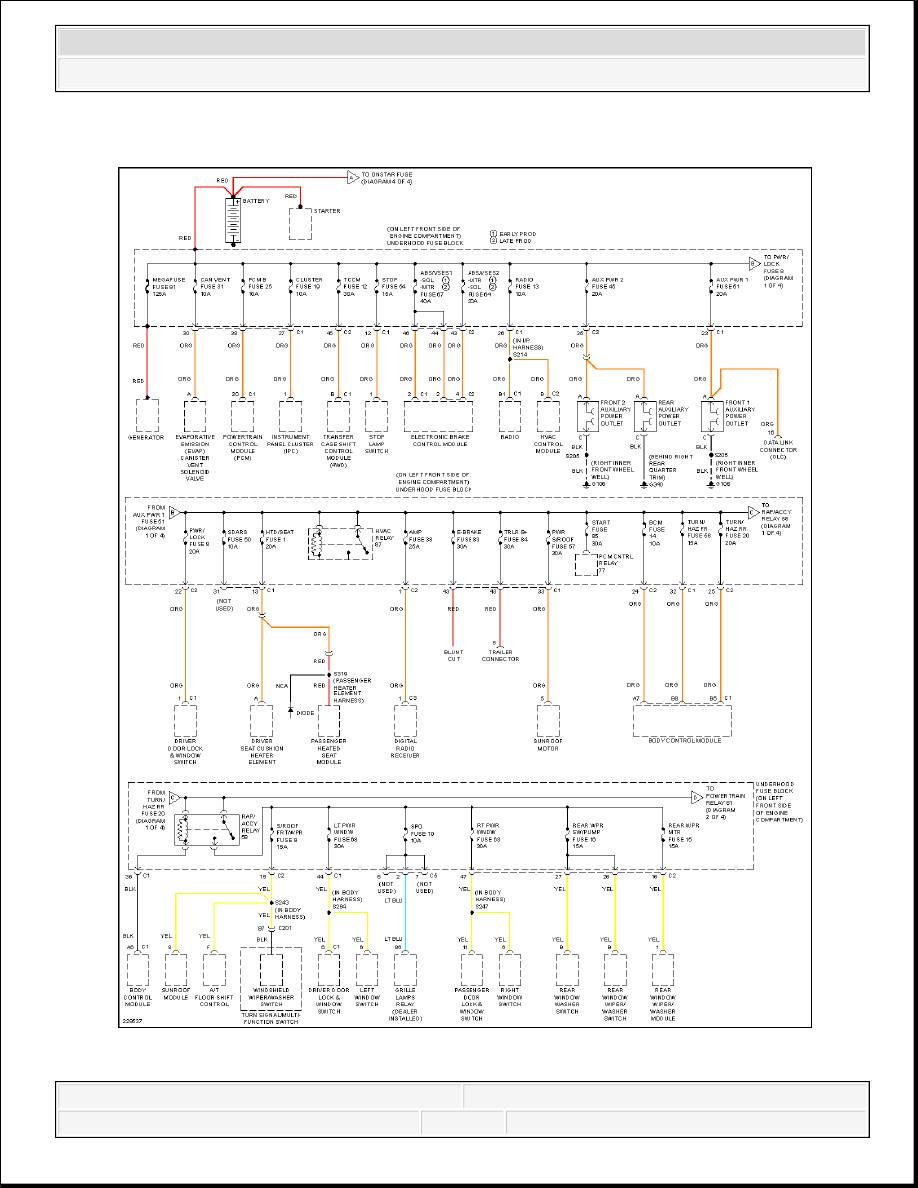

POWER DISTRIBUTION



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3
