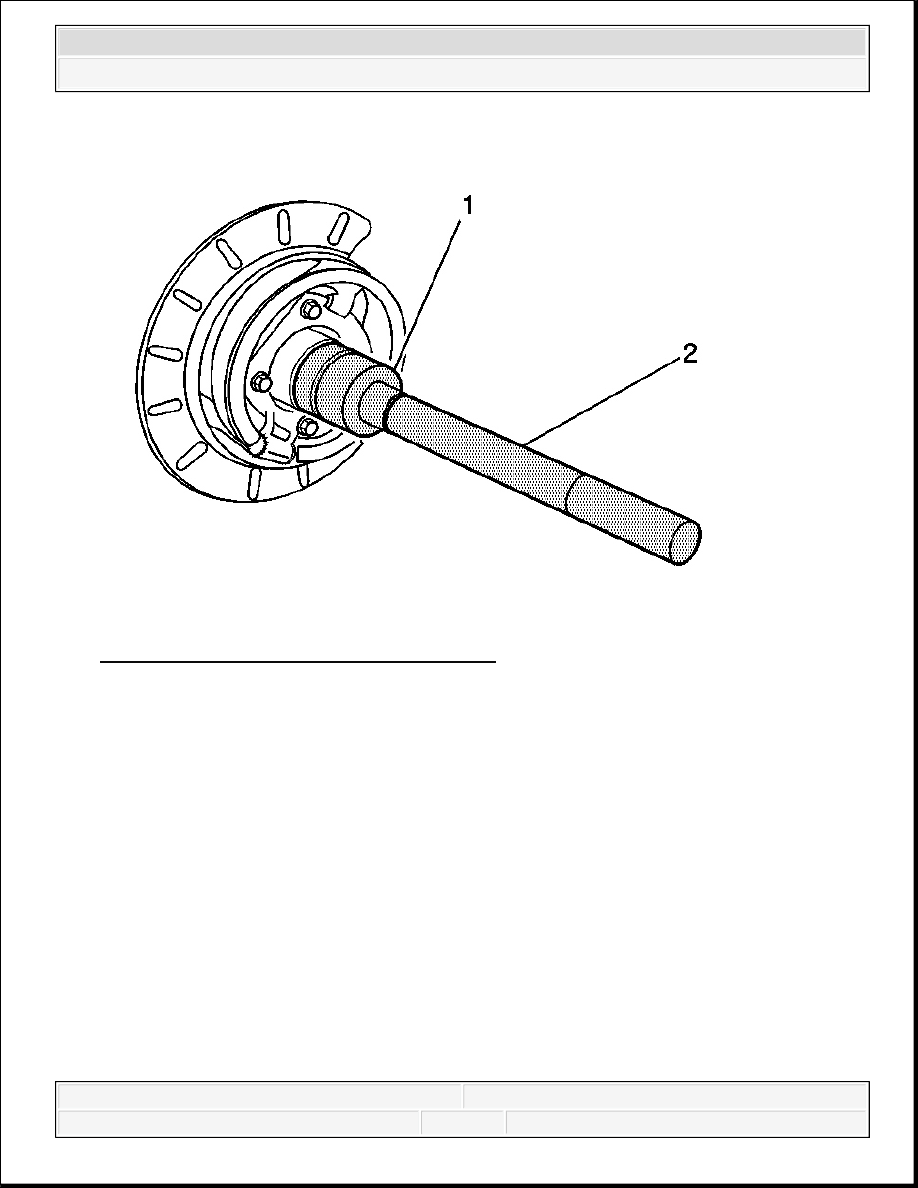

Fig. 47: Installing Wheel Speed Sensor Ring
Courtesy of GENERAL MOTORS CORP.

1. Install the wheel speed sensor ring using the J 45860 (1) and the J 8092 (2).

2. Drive the wheel speed sensor ring into the axle housing until the tool bottoms against the

tube.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



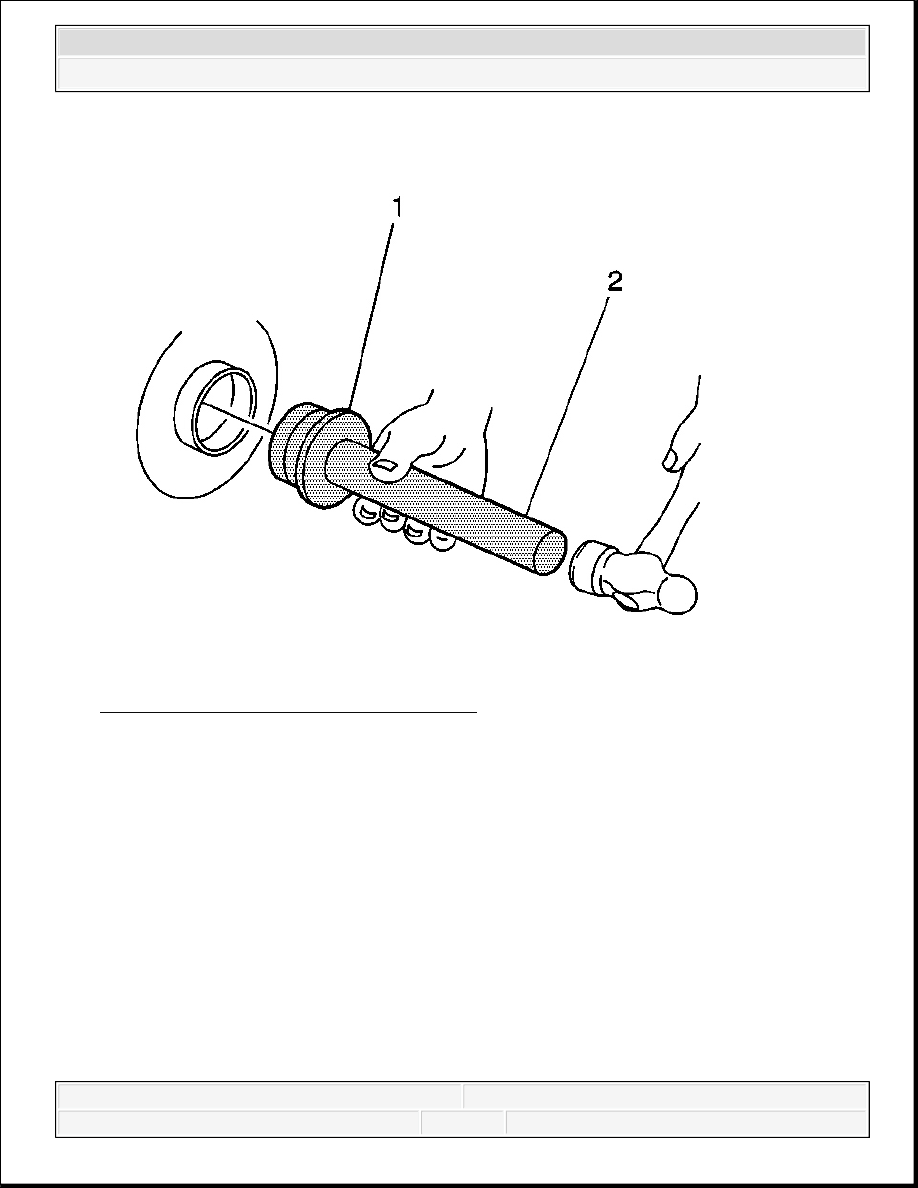

Fig. 48: Installing The Axle Shaft Bearing
Courtesy of GENERAL MOTORS CORP.

3. Install the axle shaft bearing using the J 23690 (1) and the J 8092 (2).

4. Drive the axle shaft bearing into the axle housing until the tool bottoms against the tube.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



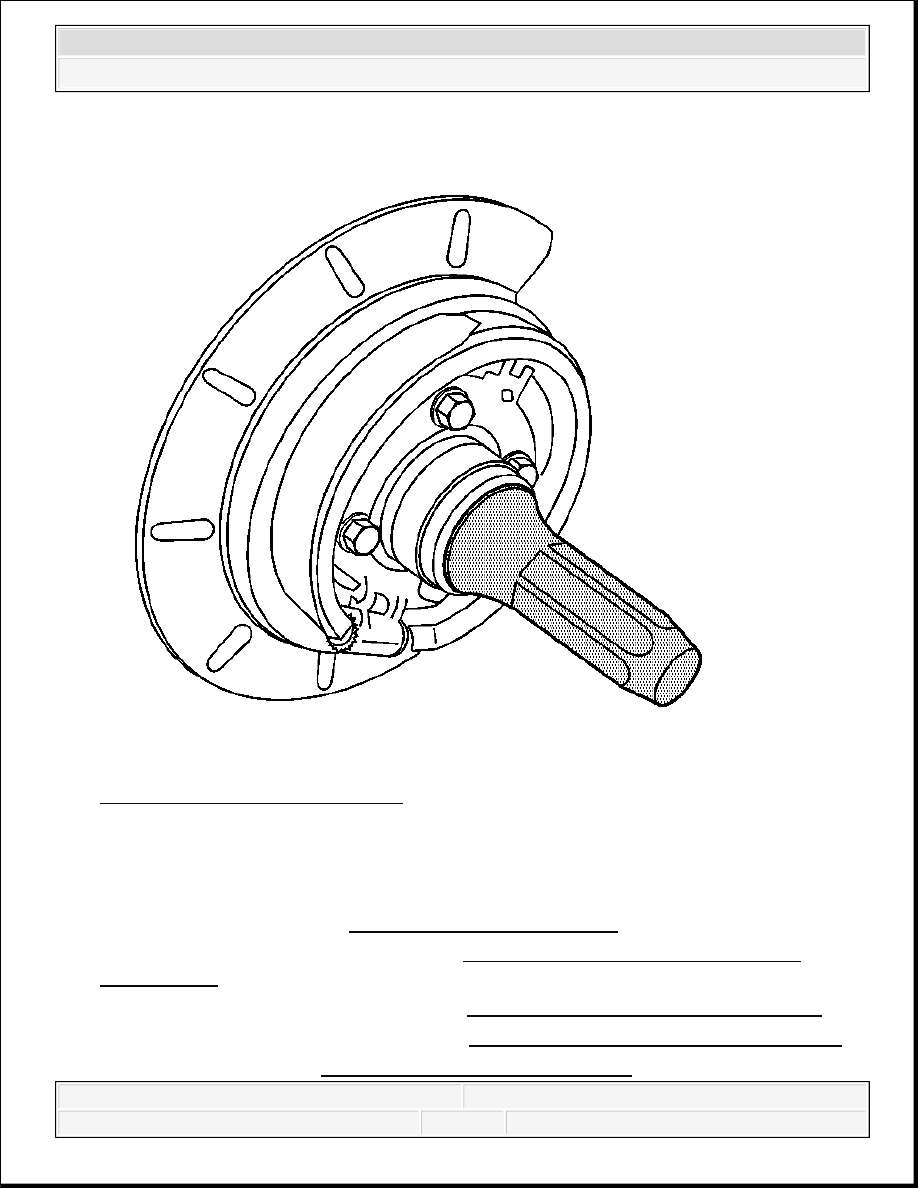

Fig. 49: Installing Axle Shaft Seal
Courtesy of GENERAL MOTORS CORP.

5. Install the axle shaft seal using the J 21128 .

6. Drive the tool into the bore until the axle shaft seal bottoms flush with the tube.

7. Install the axle shaft. Refer to Rear Axle Shaft Replacement .

8. Install the rear axle housing cover. Refer to Rear Axle Housing Cover and Gasket

Replacement .

9. Install the rear wheel speed sensor. Refer to Rear Wheel Speed Sensor Replacement.

10. Install the tire and wheel assembly. Refer to Tire and Wheel Removal and Installation .

11. Fill the rear axle. Refer to Rear Axle Lubricant Replacement .



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



12. Lower the vehicle.

VEHICLE YAW SENSOR WITH VEHICLE LATERAL AND LONGITUDINAL ACCEL
ACCELEROMETER REPLACEMENT

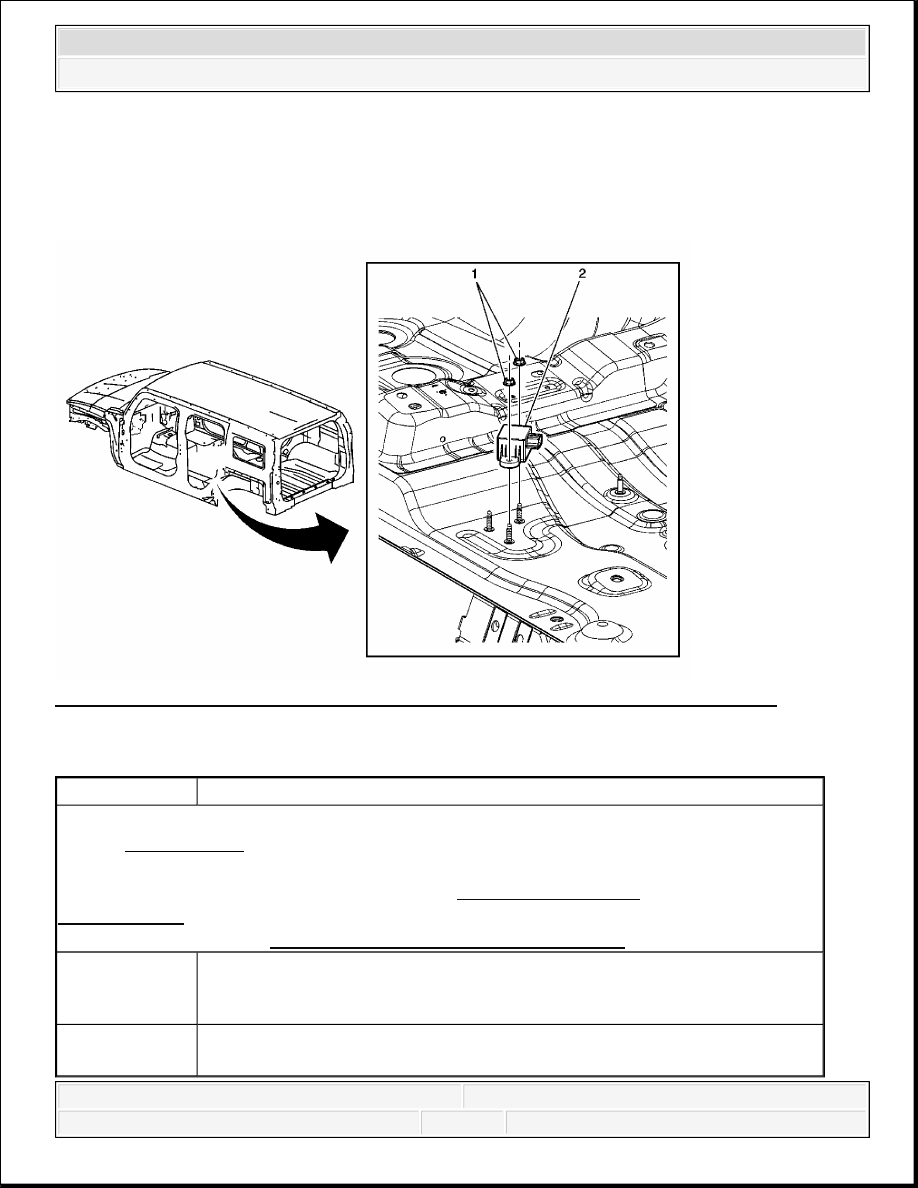

Fig. 50: Yaw Rate Sensor/Lateral and Longitudinal Accelerometer Replacement
Courtesy of GENERAL MOTORS CORP.

Vehicle Yaw Sensor with Vehicle Lateral and Longitudinal Accelerometer Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Remove the front carpet enough to access the
yaw rate sensor. Refer to Front Floor Panel Carpet Replacement .

NOTE:

Refer to Fastener Notice .

1

Nut, Longitudinal Accelerometer (Qty: 2)

Tighten: 9 N.m (80 lb in)

2

Sensor, Longitudinal Accelerometer
Tip: Remove the electrical connector.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3
