1. Apply and release the brake pedal 20 times to deplete the hydraulic brake booster

accumulator reserve.

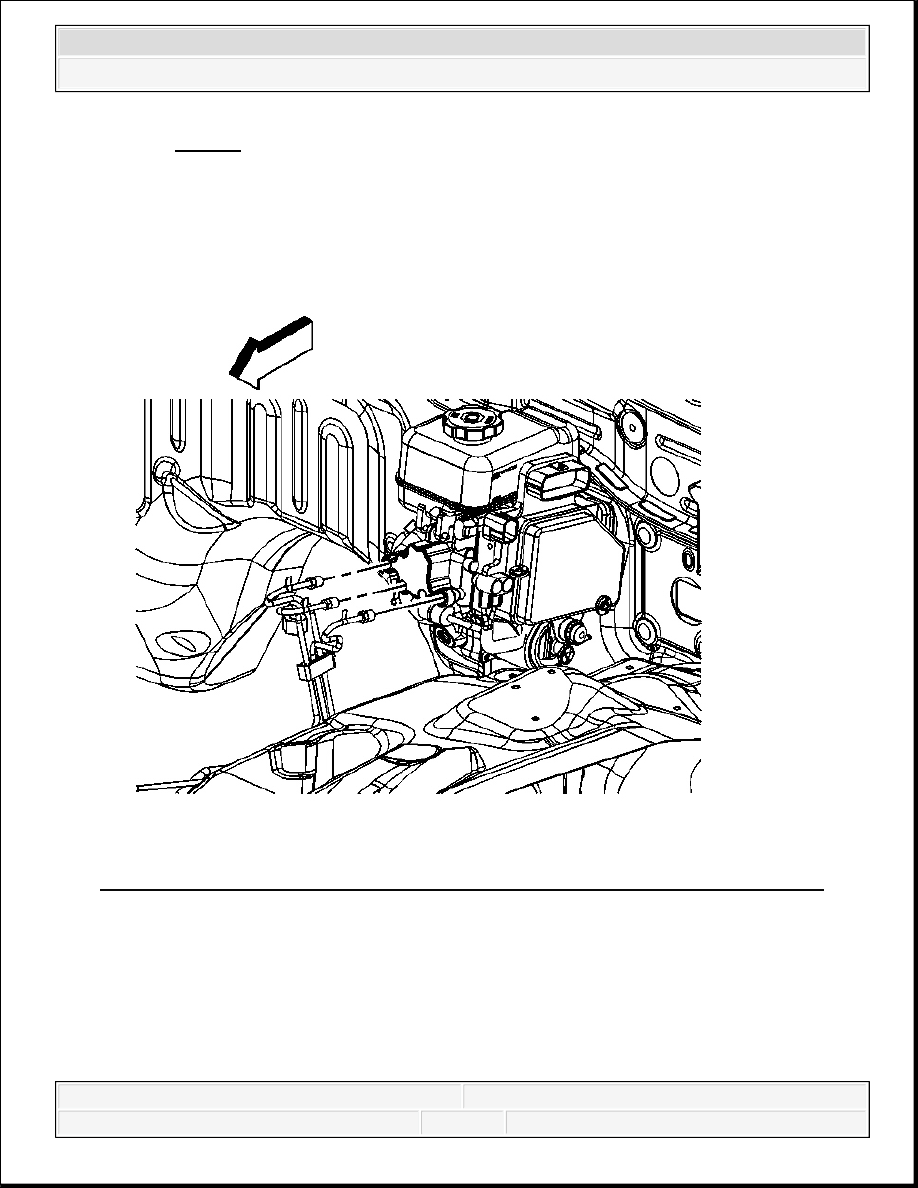

Fig. 22: Identifying Rear And Left Front Brake Pipes At Brake Master Cylinder
Courtesy of GENERAL MOTORS CORP.

2. Remove the rear and left front brake pipes from the brake master cylinder.

Cap the brake pipe fittings and plug the master cylinder outlet ports to prevent brake fluid
loss and contamination.

Notice .



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



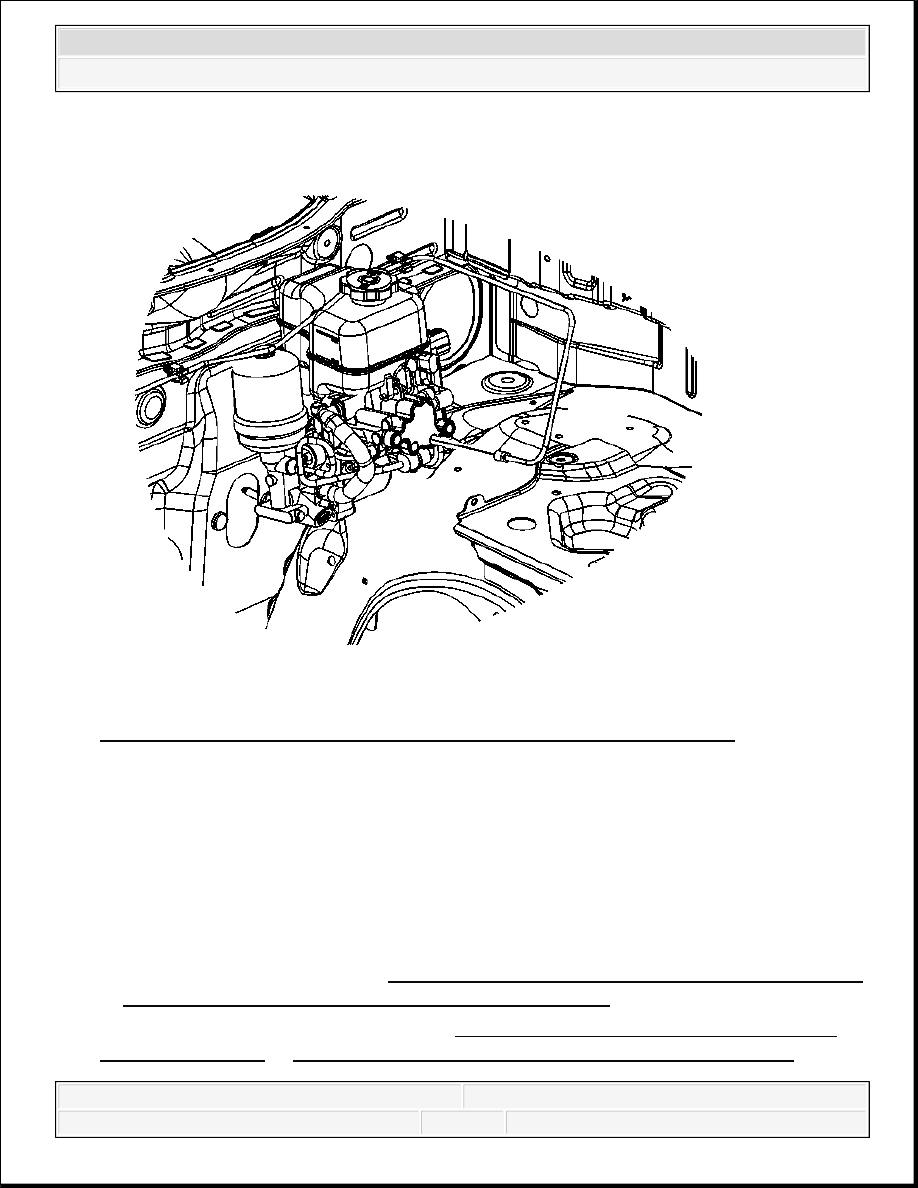

Fig. 23: Identifying Right Front Brake Pipe At Brake Master Cylinder
Courtesy of GENERAL MOTORS CORP.

3. Remove the right front brake pipe from the brake master cylinder.

Cap the brake pipe fittings and plug the master cylinder outlet ports to prevent brake fluid
loss and contamination.

4. Disconnect the electrical connectors at the brake pressure modulator valve (BPMV).

5. Disconnect the electrical connector for the fluid level sensor.

6. Remove the knee bolster. Refer to Driver Knee Bolster Replacement (Left Hand Drive)

or Driver Knee Bolster Replacement (Right Hand Drive) .

7. Remove the knee bolster bracket. Refer to Driver Knee Bolster Bracket Replacement

(Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right Hand



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



Drive) .

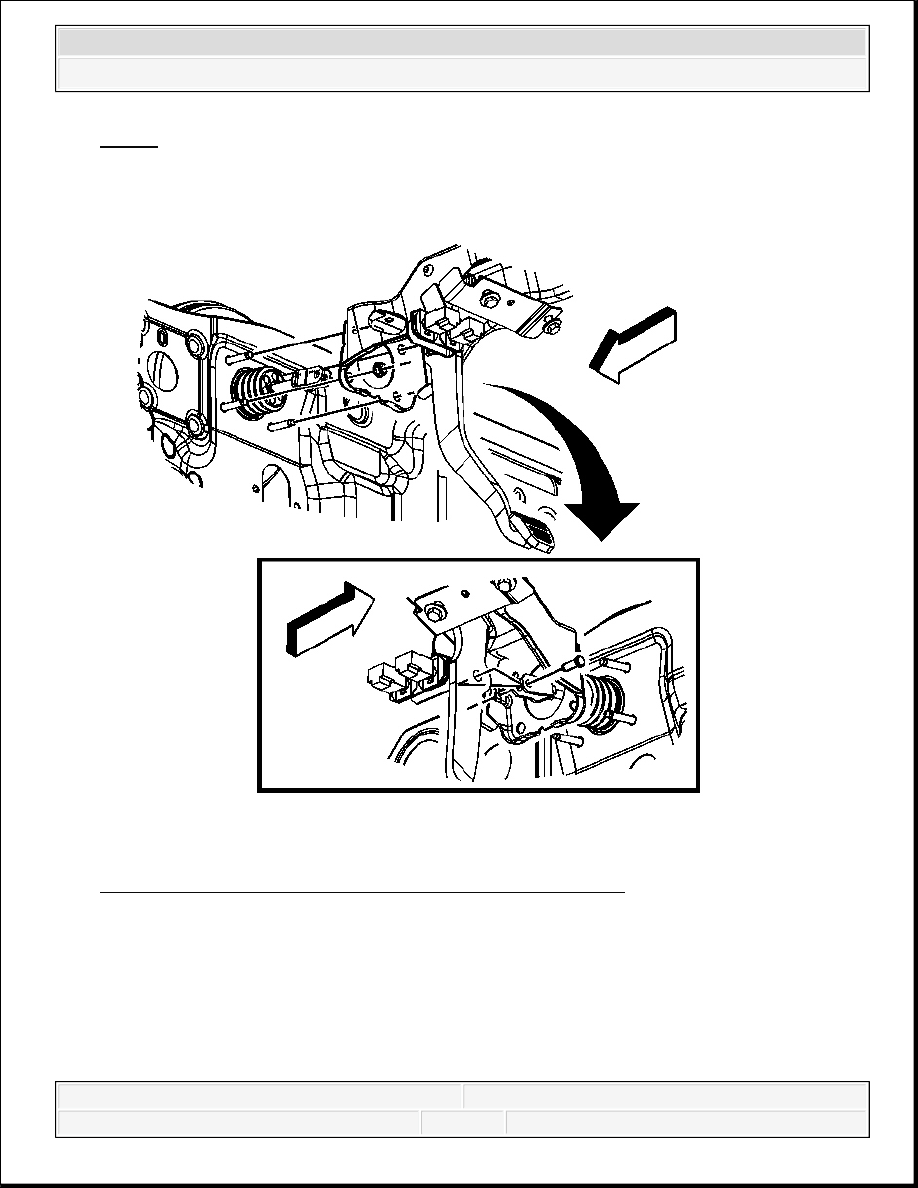

Fig. 24: Locating Clevis Pin At Master Cylinder Push Rod
Courtesy of GENERAL MOTORS CORP.

8. Remove the retainer from the clevis pin.

9. Remove the clevis pin from the master cylinder push rod and the brake pedal.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3

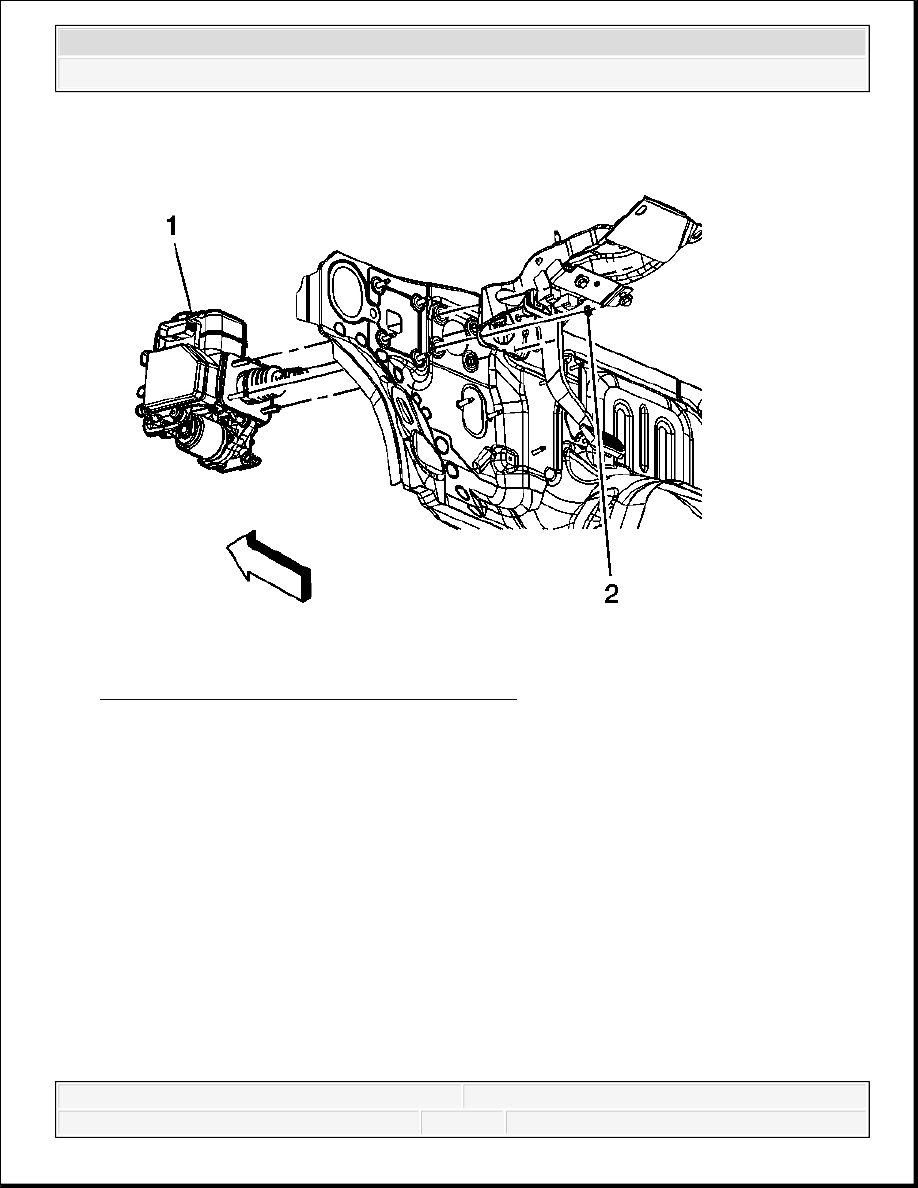

Fig. 25: Master Cylinder Removal/Installation
Courtesy of GENERAL MOTORS CORP.

10. Remove the mounting nuts for the brake master cylinder (2).

11. Remove the brake master cylinder and power brake booster assembly (1).

Installation Procedure

IMPORTANT: It may be necessary to reposition or remove some of the

wiring harnesses from their retainers to provide clearance to
remove the mounting nuts for the brake master cylinder
assembly.
