Hummer H3. Manual - part 626

Electronic Brake Control Module (EBCM) C2 Connector Terminal Identification

Connector Part Information

OEM: 6189-1136

Service: See Catalog

Description: 46-Way F 025/187 Sealed (BK)

Terminal Part Information

Pins: 1, 2, 31, 32

Terminal/Tray: 8100-0468/6

Core/Insulation Crimp: F/5

Release Tool/Test Probe: 12094430/J-35616-40 (BU)

Pins: 3-27, 38-46

Terminal/Tray: 8100-3455/22

Core/Insulation Crimp: Pins 3-6, 9-10, 17-20, 42, 45: 8/8

Core/Insulation Crimp: Pins 8, 11, 22-27, 38-41, 43-44, 46: 7/7

Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

BK

850

Ground

2

OG

540

Battery Positive Voltage

3

D-GN

872

Right Front Wheel Speed Sensor
Signal

4

YE

873

Left Front Wheel Speed Sensor Low
Reference

5

BN

882

Right Rear Wheel Speed Sensor Signal

6

RD

885

Left Rear Wheel Speed Sensor Low
Reference

7

-

-

Not Used

8

WH

1765

Steering Wheel Position Marker Pulse
Signal (JL4)

9

OG/BK

463

Requested Torque Signal

10

TN/BK

464

Delivered Torque Signal

11

D-BU

716

CAN HI (JL4)

12-16

-

-

Not Used



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



Longitudinal Accelerometer Sensor (w/o JL4)

17

TN

833

Right Front Wheel Speed Sensor Low
Reference

18

L-BU

830

Left Front Wheel Speed Sensor Signal

19

WH

883

Right Rear Wheel Speed Sensor Low
Reference

20

BK

884

Left Rear Wheel Speed Sensor Signal

21

-

-

Not Used

22

L-BU

1764

Steering Wheel Position Signal B
(JL4)

23

L-GN

1763

Steering Wheel Position Signal A
(JL4)

24

-

-

Not Used

25

L-BU

2088

CAN LO (JL4)

26

-

-

Not Used

27

PK

849

Brake Fluid Level Sensor Signal

28-30

-

-

Not Used

31

OG

2340

Battery Positive Voltage

32

BK

850

Ground (LHD)

BK

2050

Ground (RHD)

33-37

-

-

Not Used

38

BK

1835

Low Reference (JL4)

L-BU

2088

Low Reference (w/o JL4)

39

L-BU

1059

Steering Wheel Position Sensor Signal
(JL4)

40

GY

1056

Steering Wheel Position Sensor 5V
(JL4)

D-GN

2087

5V (w/o JL4)

41

YE

5353

Longitudinal Accelerometer Sensor
Signal (w/o JL4)

42

L-GN

24

Backup Lamp Supply Voltage

43

-

-

Not Used

44

PU

1807

Class 2 Serial Data

45

L-BU

20

Stop Lamp Supply Voltage

46

BN

441

Ignition 3 Voltage



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



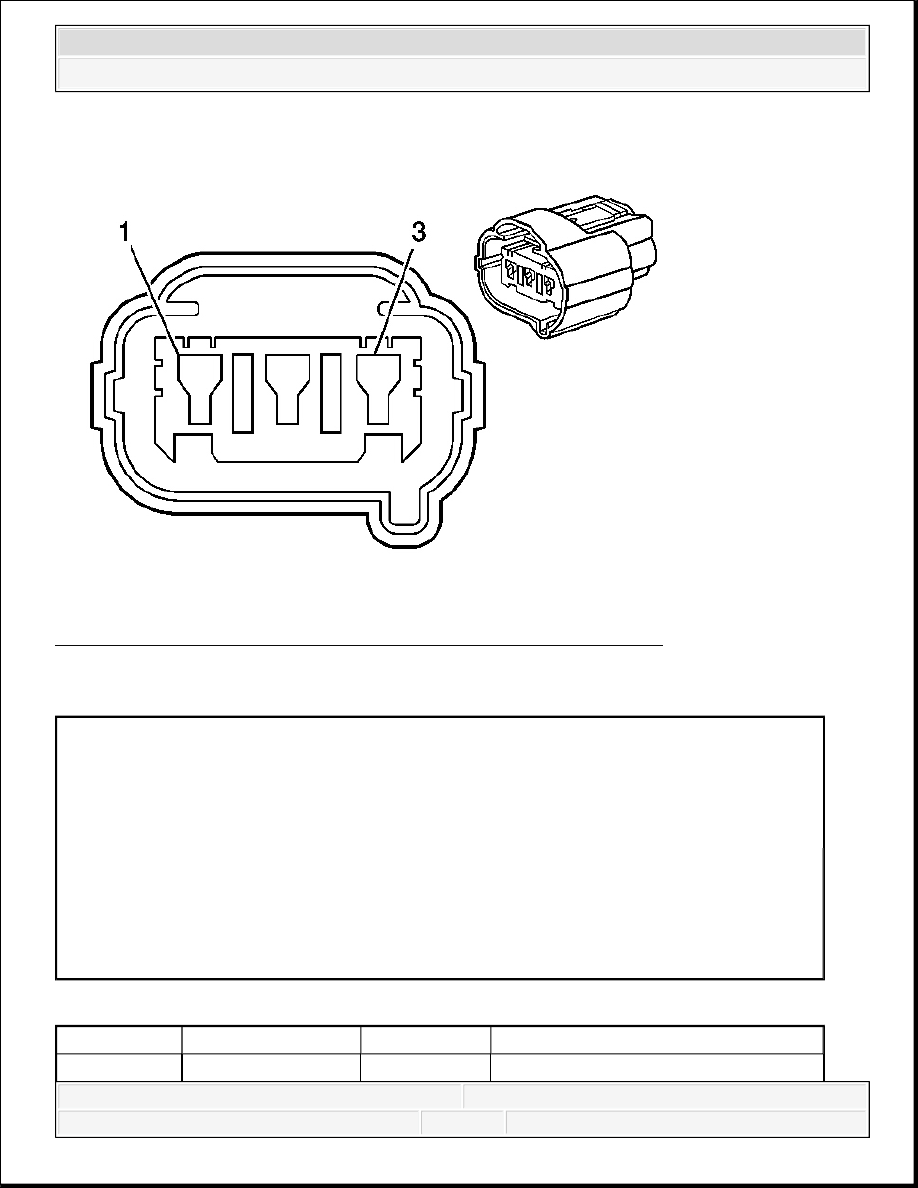

Fig. 15: Input/Output Speed Sensor Connector End View (w/o JL4)
Courtesy of GENERAL MOTORS CORP.

Longitudinal Accelerometer Sensor (w/o JL4) Connector Parts Information

Longitudinal Accelerometer Sensor (w/o JL4) Connector Terminal Identification

Connector Part Information

OEM: 6189-0099

Service: See Catalog

Description: 3-Way F HX 090 Series (BK)

Terminal Part Information

Terminal/Tray: 8100-0460/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

Longitudinal Accelerometer Sensor



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



Steering Wheel Position Sensor (JL4)

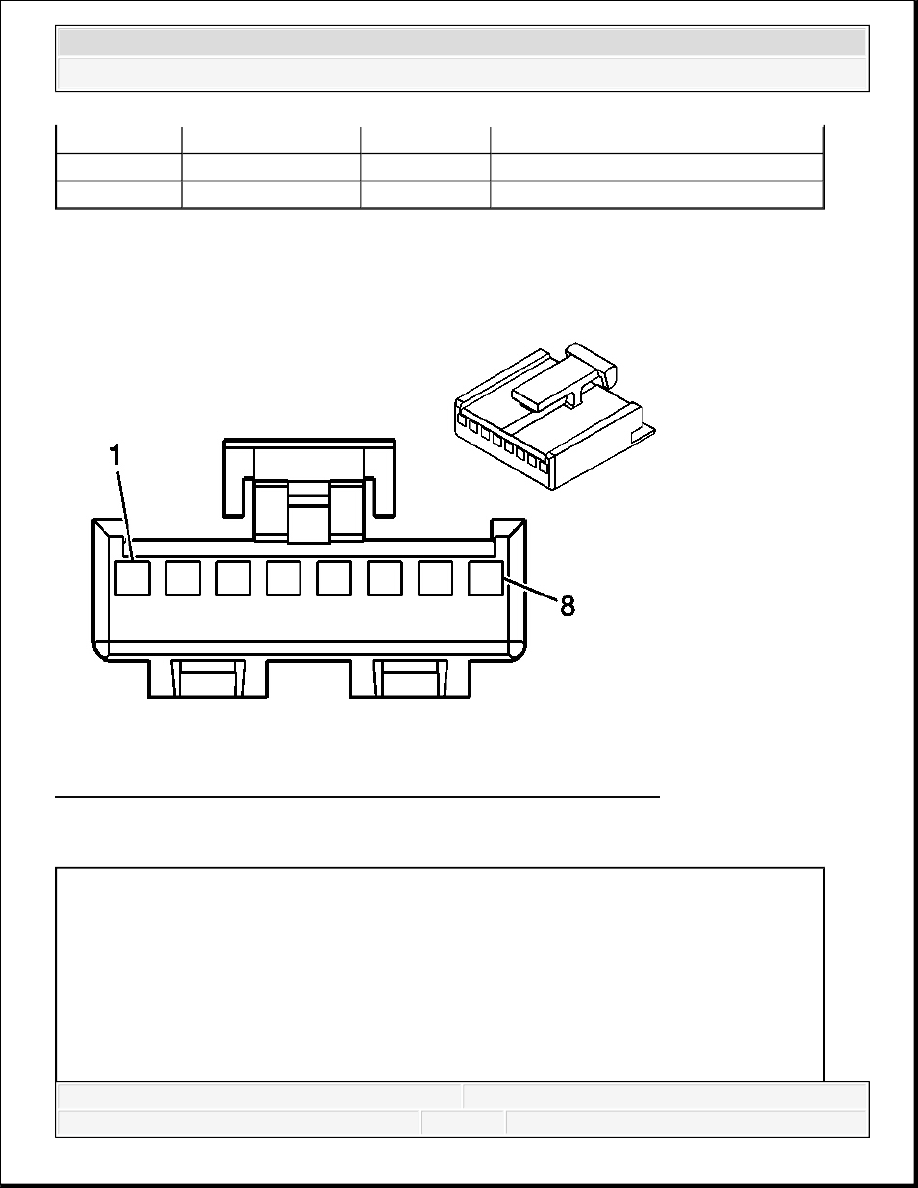

Fig. 16: Steering Wheel Position Sensor (JL4) Connector End View
Courtesy of GENERAL MOTORS CORP.

Steering Wheel Position Sensor (JL4) Connector Parts Information

1

YE

5353

Signal

2

L-BU

2088

Low Reference

3

D-GN

2087

5V

Connector Part Information

OEM: 12052444

Service: 12101874

Description: 8-Way F Micro-Pack 100 Series (BK)

Terminal Part Information

Terminal/Tray: 12089660/3



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3
