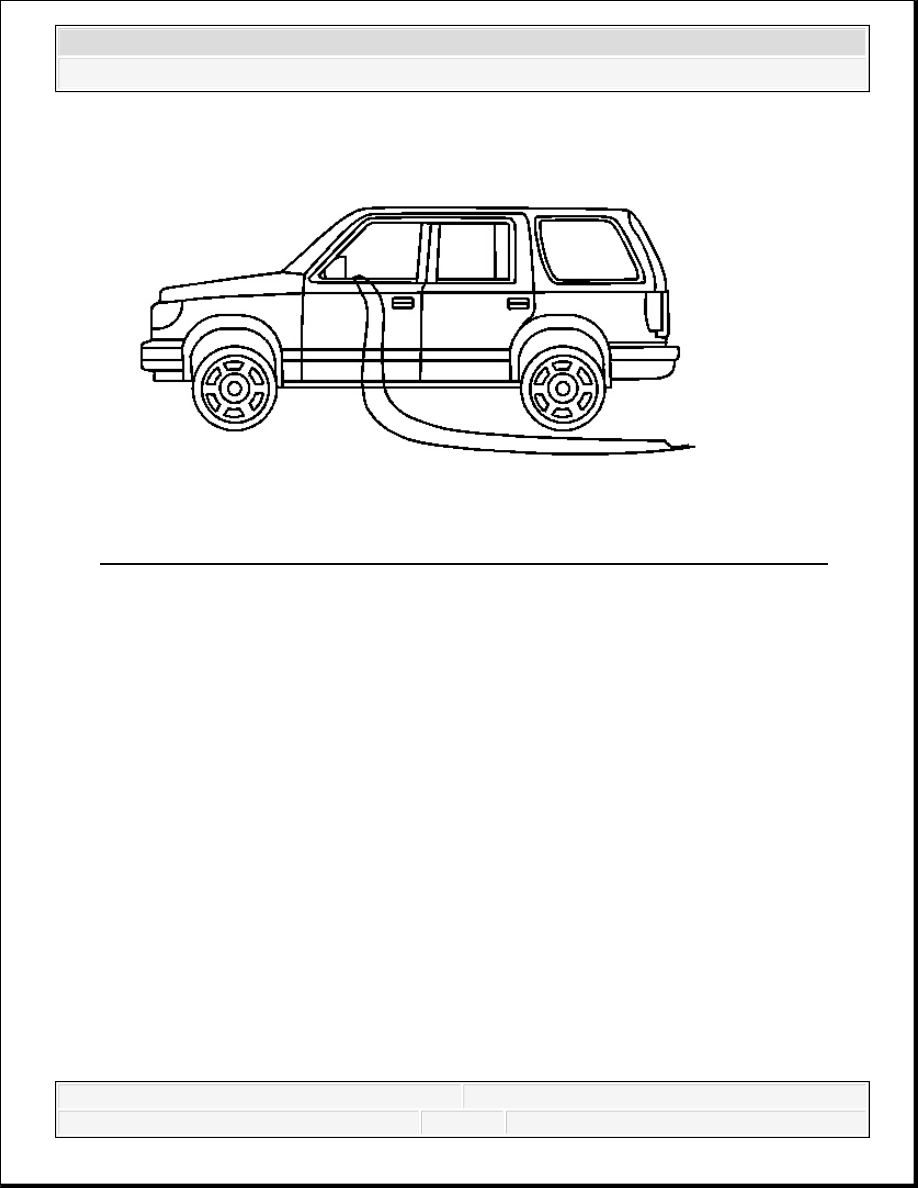

Fig. 122: Routing Wires To Apply Power For Controlled Bag Deployment (Left )
Courtesy of GENERAL MOTORS CORP.

17. Route the deployment harness out of the driver side of the vehicle.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

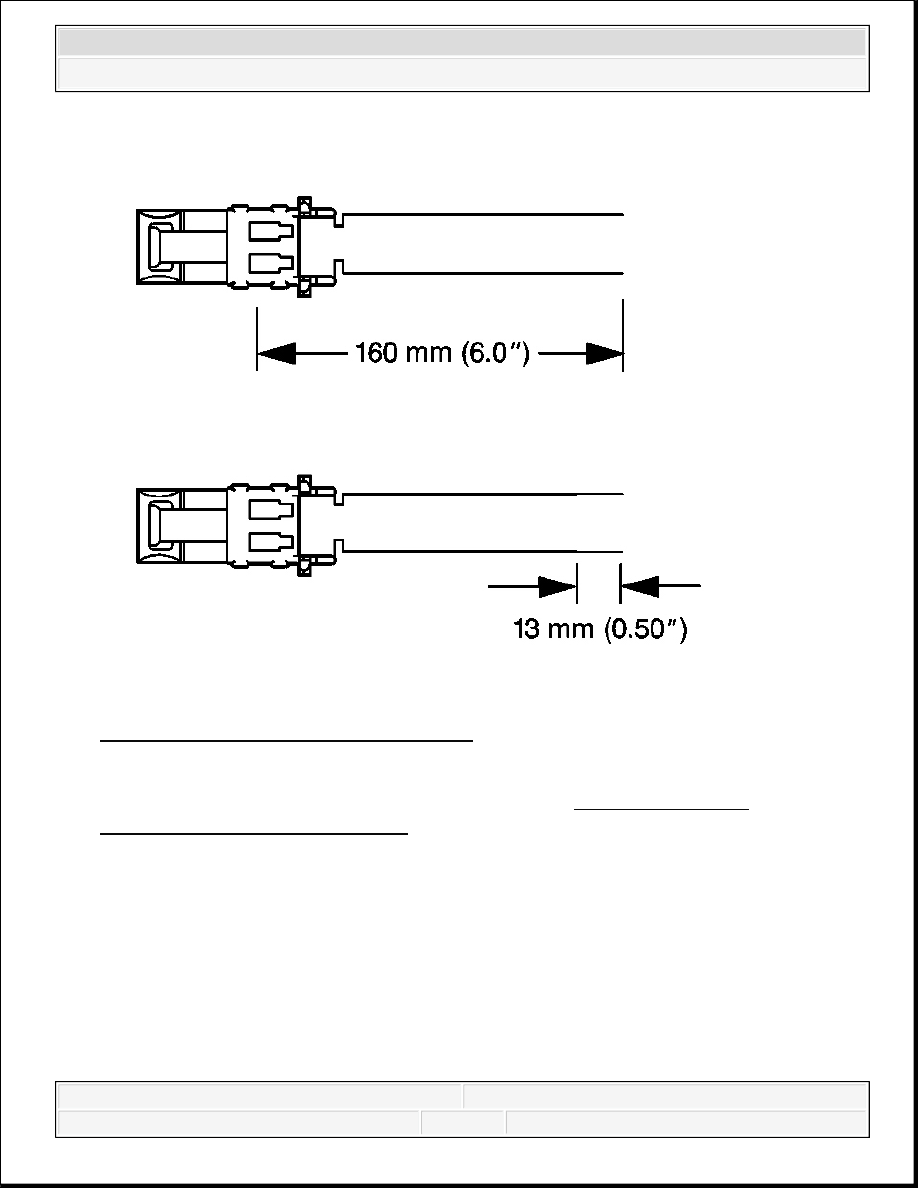

Fig. 123: Stripping Connector Wire Lead
Courtesy of GENERAL MOTORS CORP.

18. Disconnect the seat belt pretensioner connector. Refer to Seat Belt Retractor

Pretensioner Replacement - Front.

19. Cut the seat belt pretensioner connector out of the vehicle, leaving at least 16 cm (6 in) of

wire at the connector.

20. Strip 13 mm (0.5 in) of insulation from each of the connector wire leads.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

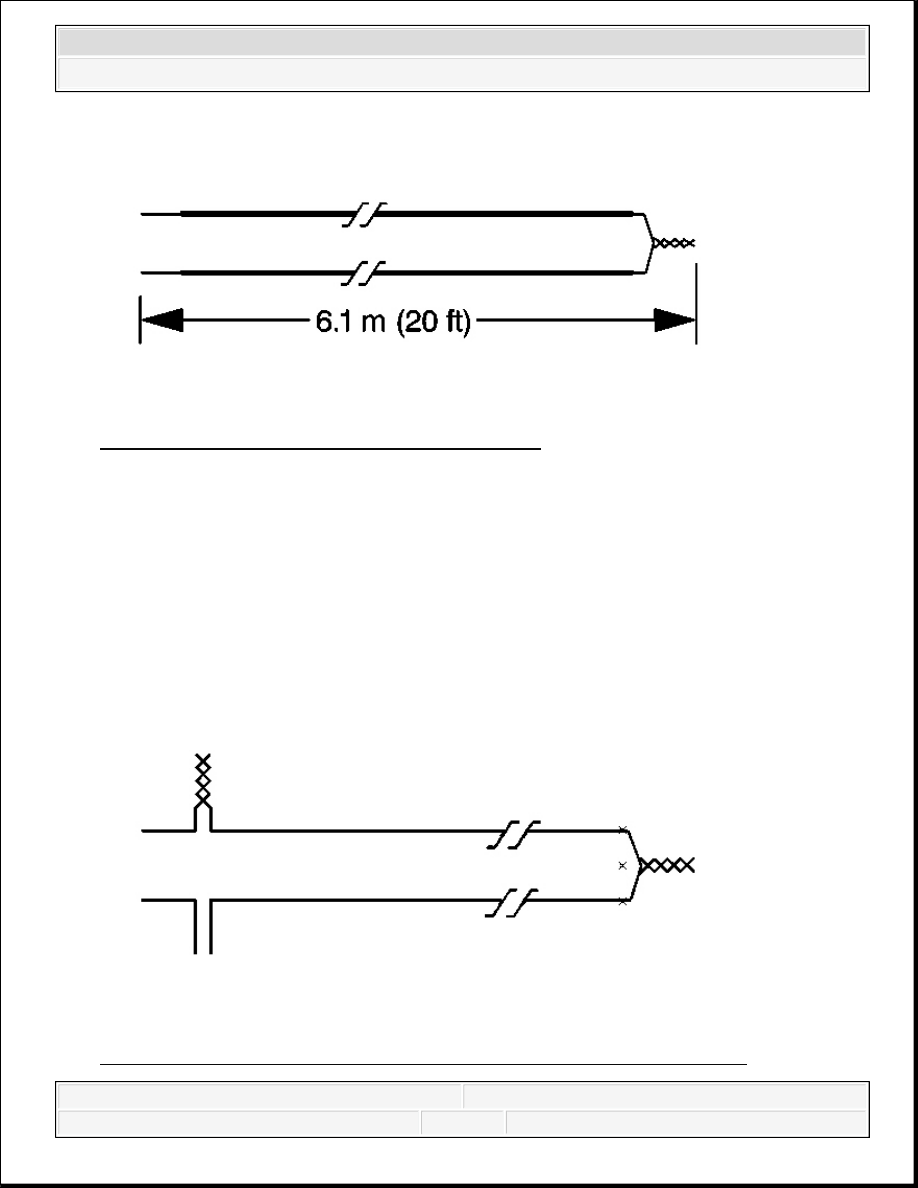

Fig. 124: Fabricating 20 Ft. Deployment Harness
Courtesy of GENERAL MOTORS CORP.

21. Cut two 6.1 m (20 ft) deployment wires from a 0.8 mm (18 gage) or thicker multi-strand

wire. These wires will be used for the seat belt pretensioner deployment harness.

22. Strip 13 mm (0.5 in) of insulation from both ends of the wires cut in the previous step.

23. Twist together one end from each of the wires in order to short the wires. The deployment

wires are to remain shorted and not connected to a power source until you are ready to
deploy the seat belt pretensioner.

Fig. 125: Twisting Together Connector Wire Lead To Deployment Wire



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Courtesy of GENERAL MOTORS CORP.

24. Twist together one connector wire lead to one deployment wire.

25. Inspect that the previous connection is secure.

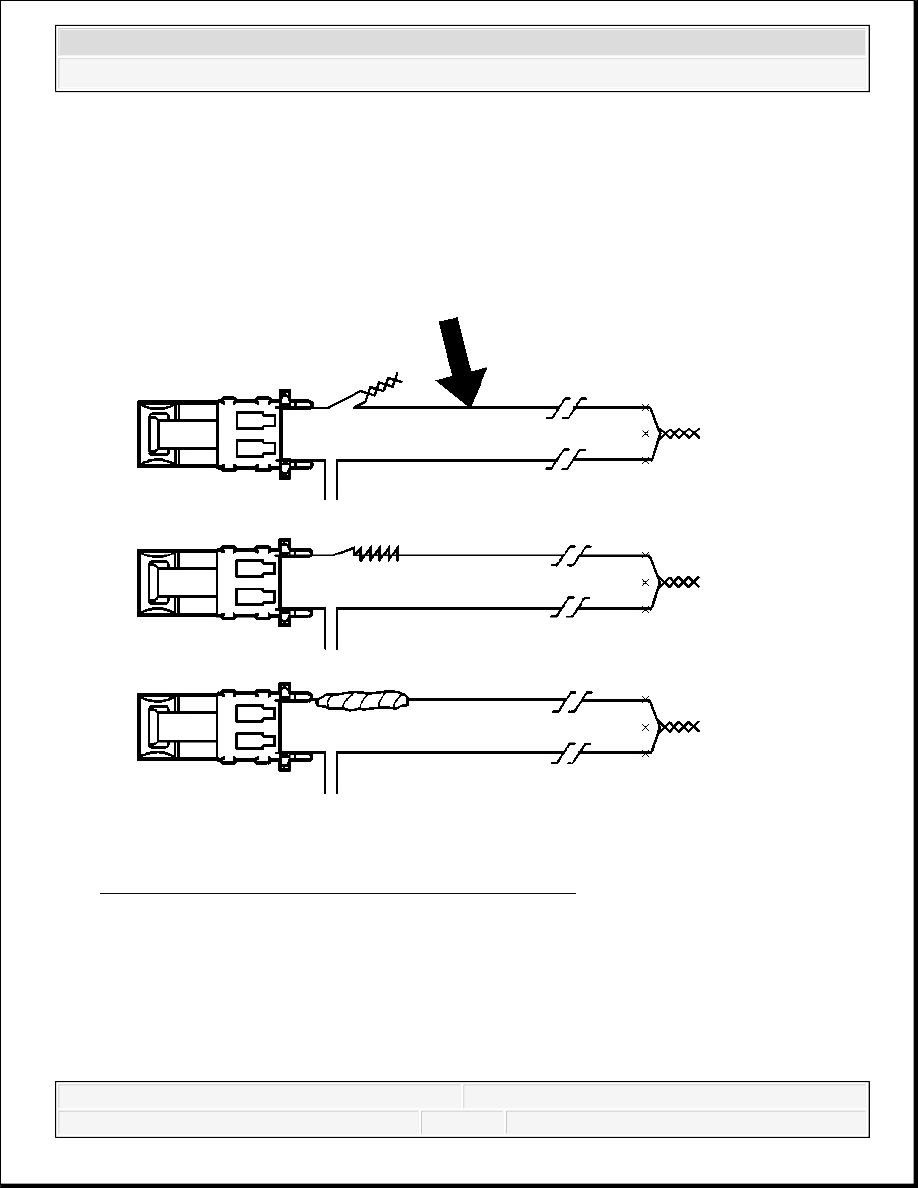

Fig. 126: Identifying I/P Module Twisted Connection
Courtesy of GENERAL MOTORS CORP.

26. Bend flat the twisted connection.

27. Secure and insulate the connection using electrical tape.
