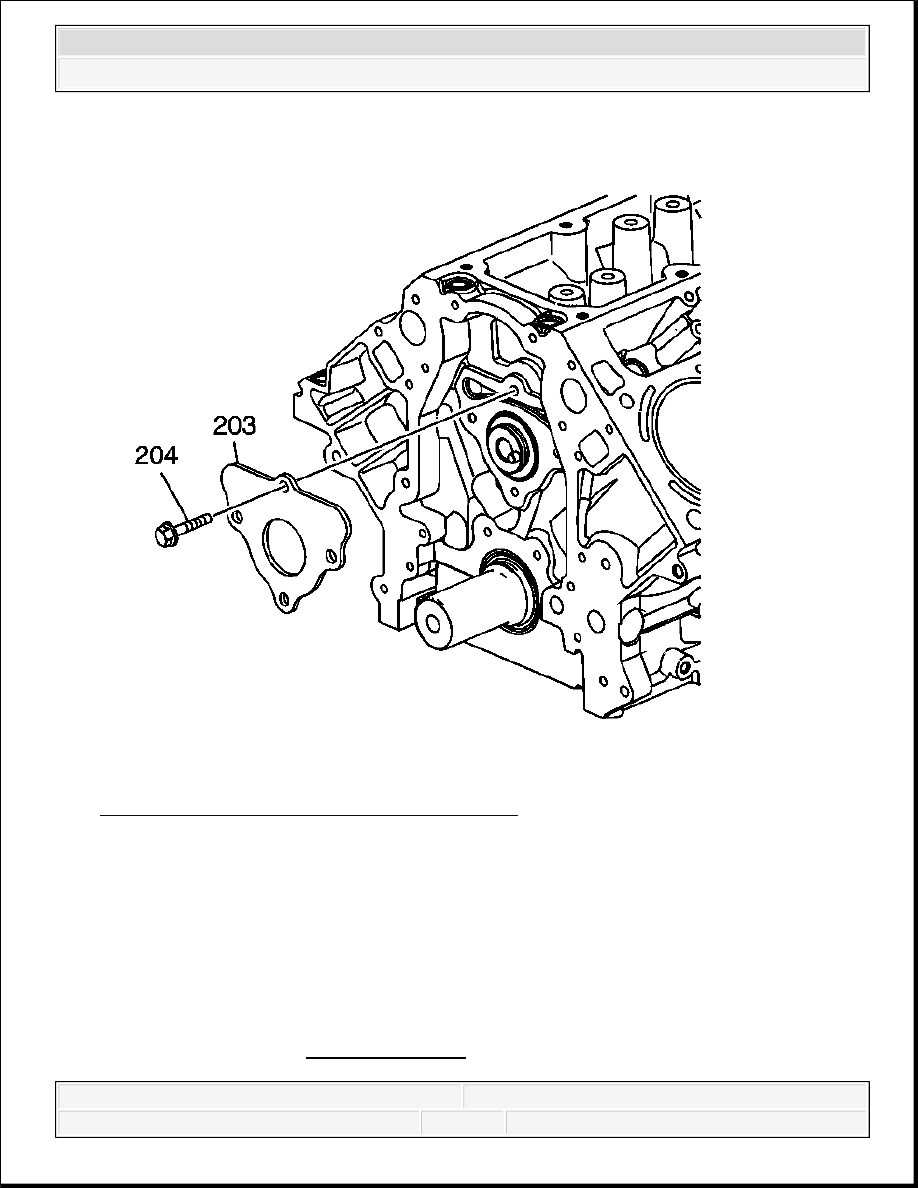

Fig. 234: Camshaft Sprocket Bolts & Retainer
Courtesy of GENERAL MOTORS CORP.

4. Install the camshaft retainer (203) and bolts (204).

IMPORTANT: Install the retainer with the sealing gasket facing the engine

block.
The gasket surface on the engine block should be clean and
free of dirt and/or debris.

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



5. Tighten the camshaft retainer bolts.

Tighten:

Tighten the first design hex head bolts (3) to 25 N.m (18 lb ft).

Tighten the second design TORX® head bolts (4) to 15 N.m (11 lb ft).

6. Compress the timing chain tensioner guide and install the EN 46330 . See Special Tools.

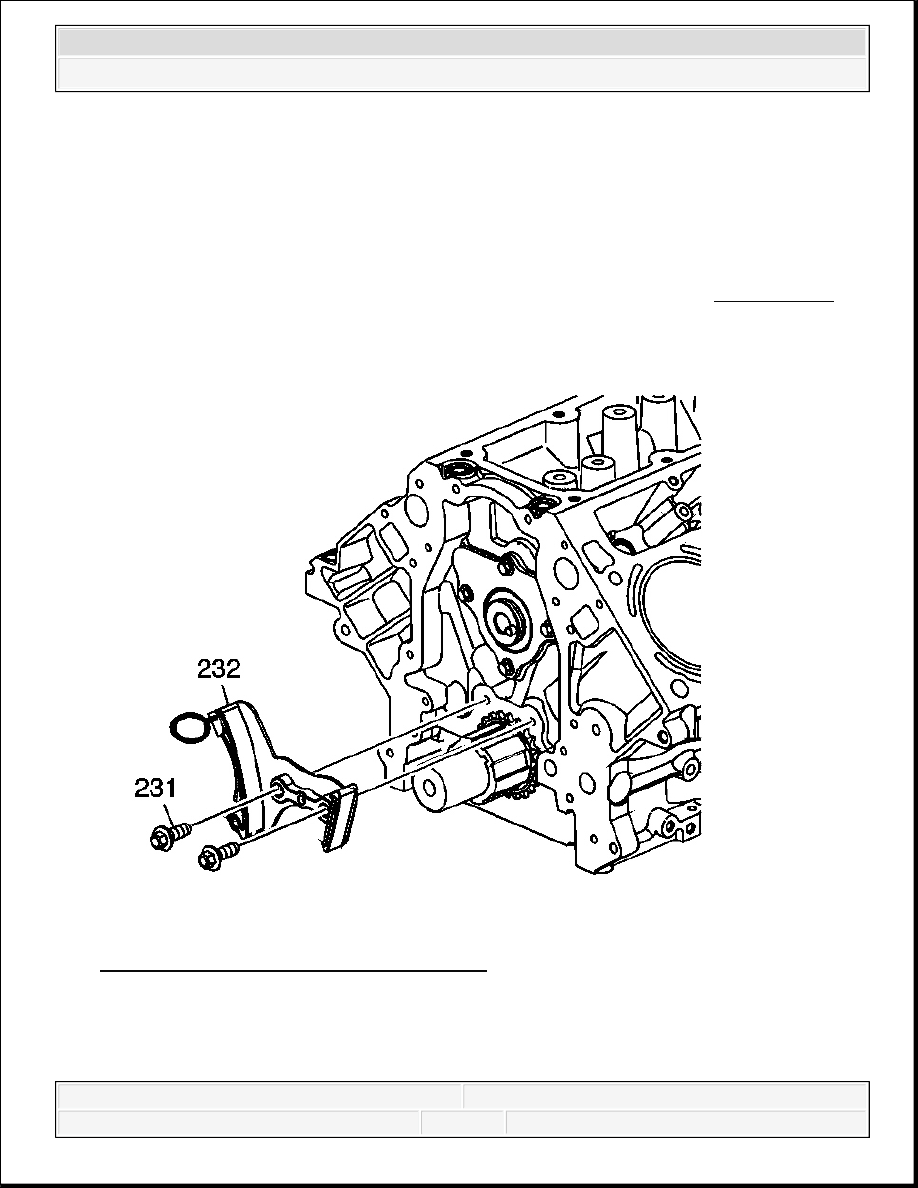

Fig. 235: View Of Timing Chain Tensioner
Courtesy of GENERAL MOTORS CORP.

7. Install the timing chain tensioner (232) and bolts (231).



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



Tighten: Tighten the timing chain tensioner bolts to 25 N.m (18 lb ft).

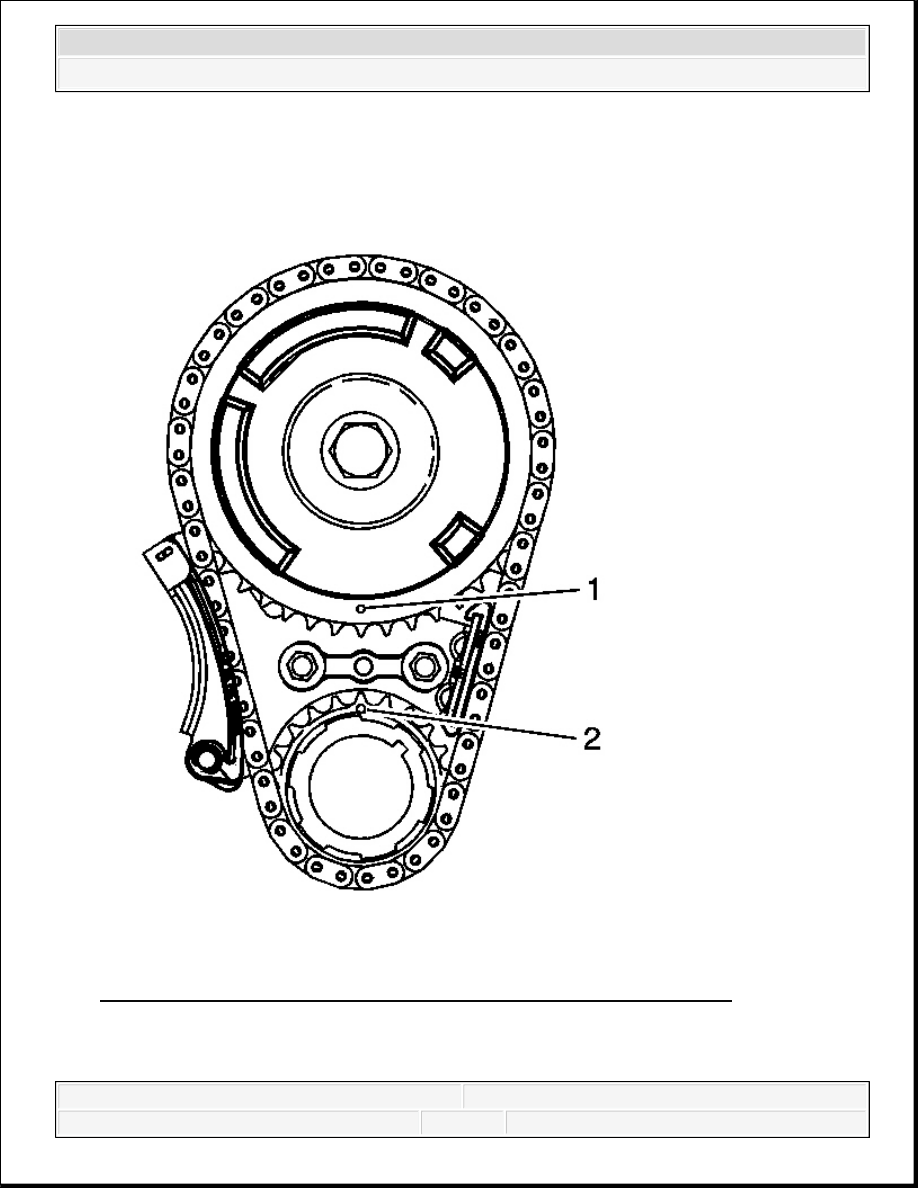

Fig. 236: Identifying Camshaft & Crankshaft Sprocket Timing Marks
Courtesy of GENERAL MOTORS CORP.

IMPORTANT:

Properly locate the camshaft sprocket locating pin with



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



8. If necessary, rotate the camshaft or crankshaft sprockets in order to align the timing marks.

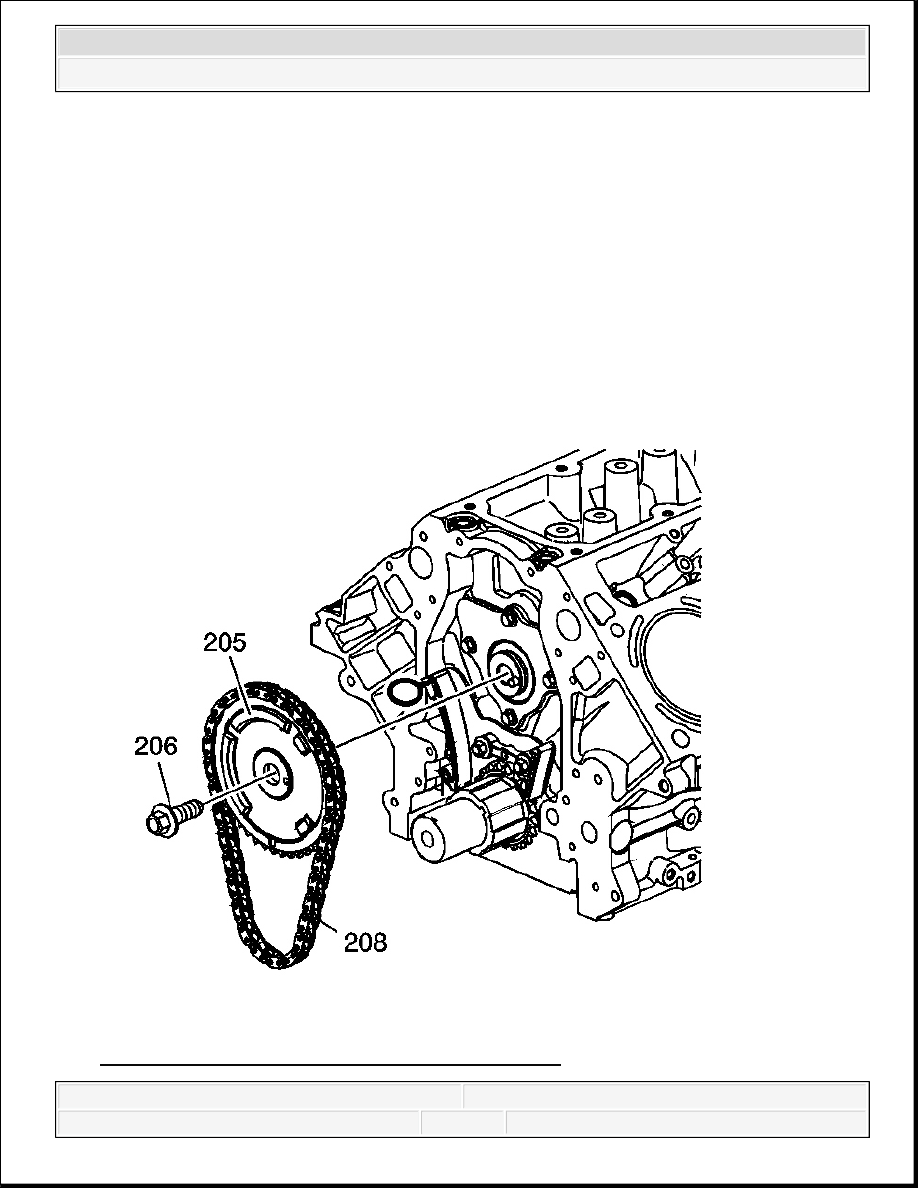

Fig. 237: Camshaft Sprocket Bolts &Timing Chain

the camshaft sprocket alignment hole.

The sprocket teeth and timing chain must mesh.

The camshaft and the crankshaft sprocket alignment
marks MUST be aligned properly. Locate the camshaft
sprocket alignment mark (1) in the 6 o'clock position and
the crankshaft sprocket (2) should be located in the 12
o'clock position.
