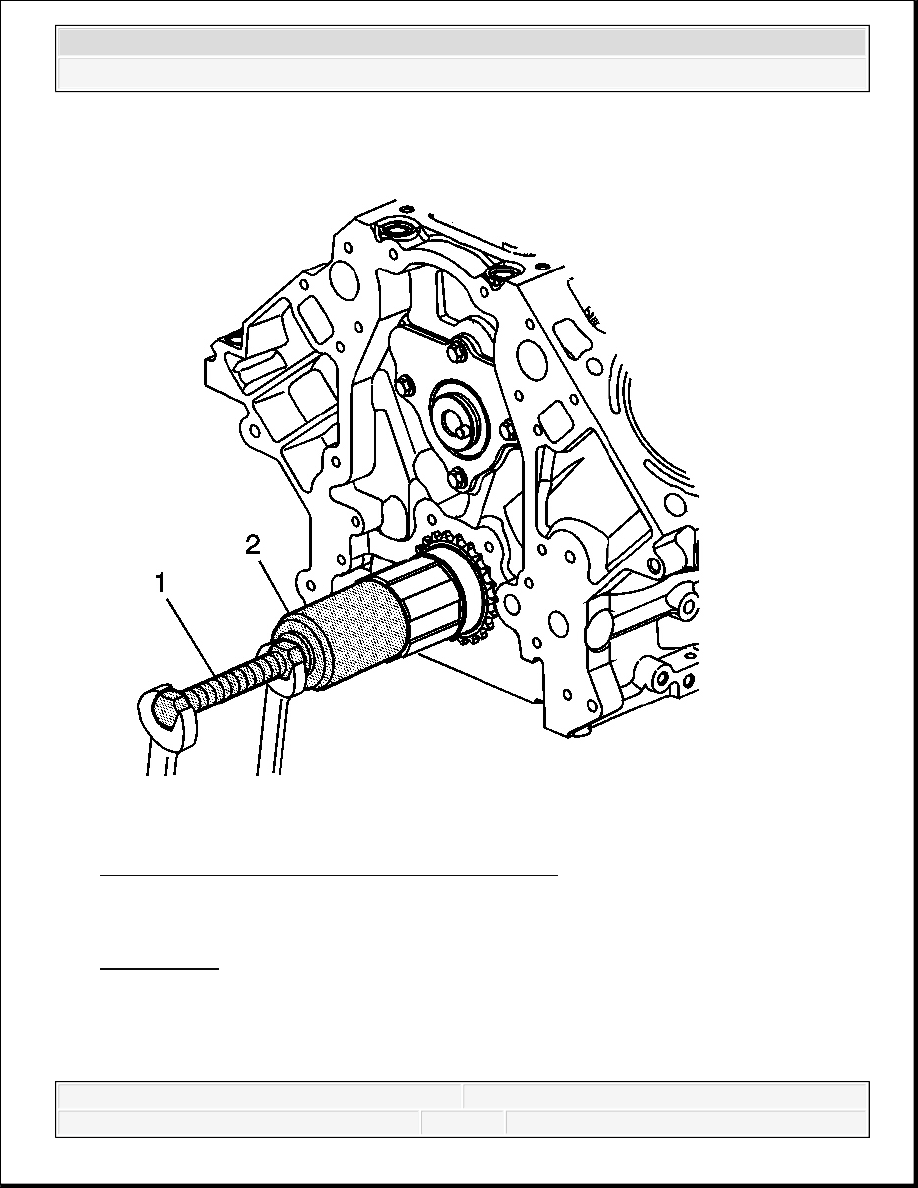

Fig. 219: View Of Crankshaft Sprocket & Installer
Courtesy of GENERAL MOTORS CORP.

4. Use the J 41478 (1) and the J 41665 (2) in order to install the crankshaft sprocket. See

Special Tools.

Install the sprocket onto the crankshaft until fully seated against the crankshaft flange.

5. Rotate the crankshaft sprocket until the alignment mark is in the 12 o'clock position.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



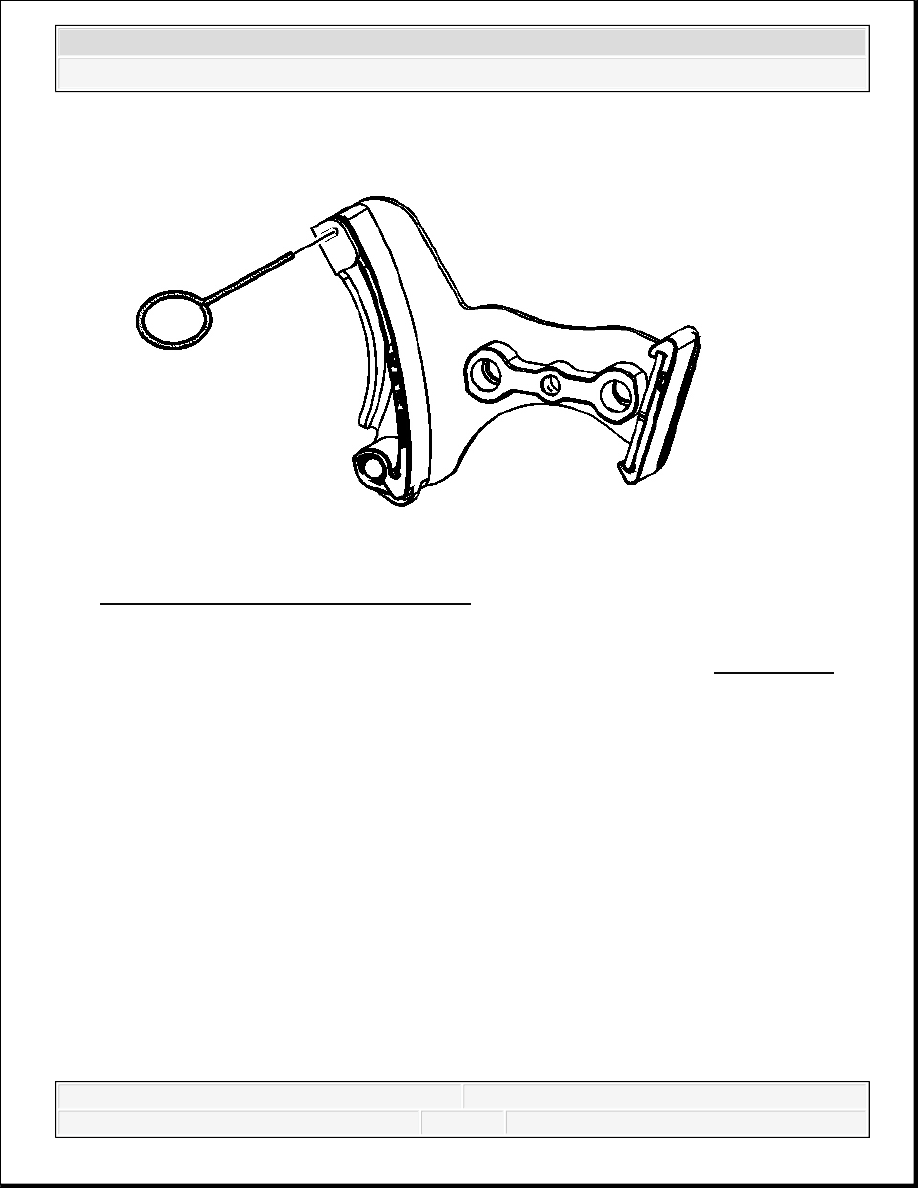

Fig. 220: View Of Compressed Tensioner
Courtesy of GENERAL MOTORS CORP.

6. Compress the timing chain tensioner guide and install the EN 46330 . See Special Tools.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



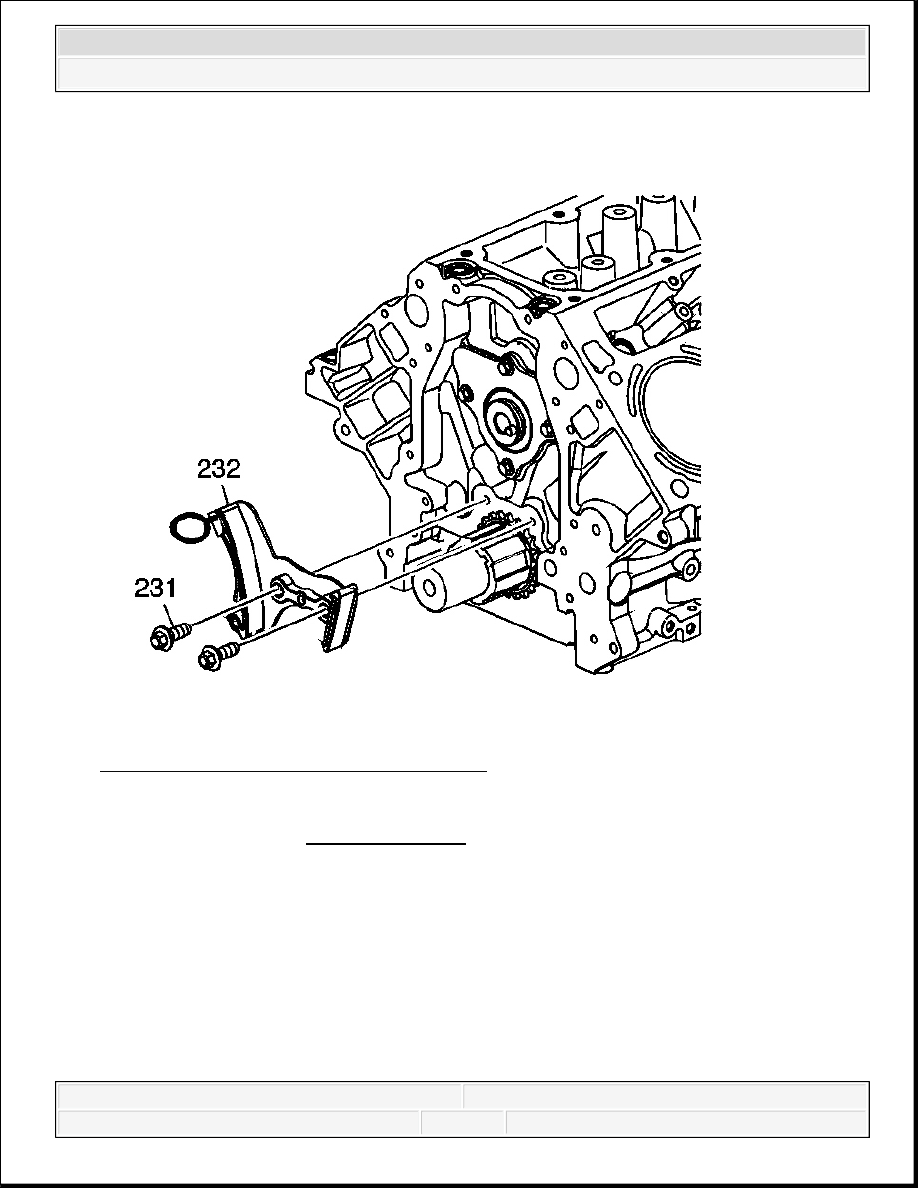

Fig. 221: View Of Timing Chain Tensioner
Courtesy of GENERAL MOTORS CORP.

7. Install the timing chain tensioner (232) and bolts (231).

Tighten: Tighten the timing chain tensioner bolts to 25 N.m (18 lb ft).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

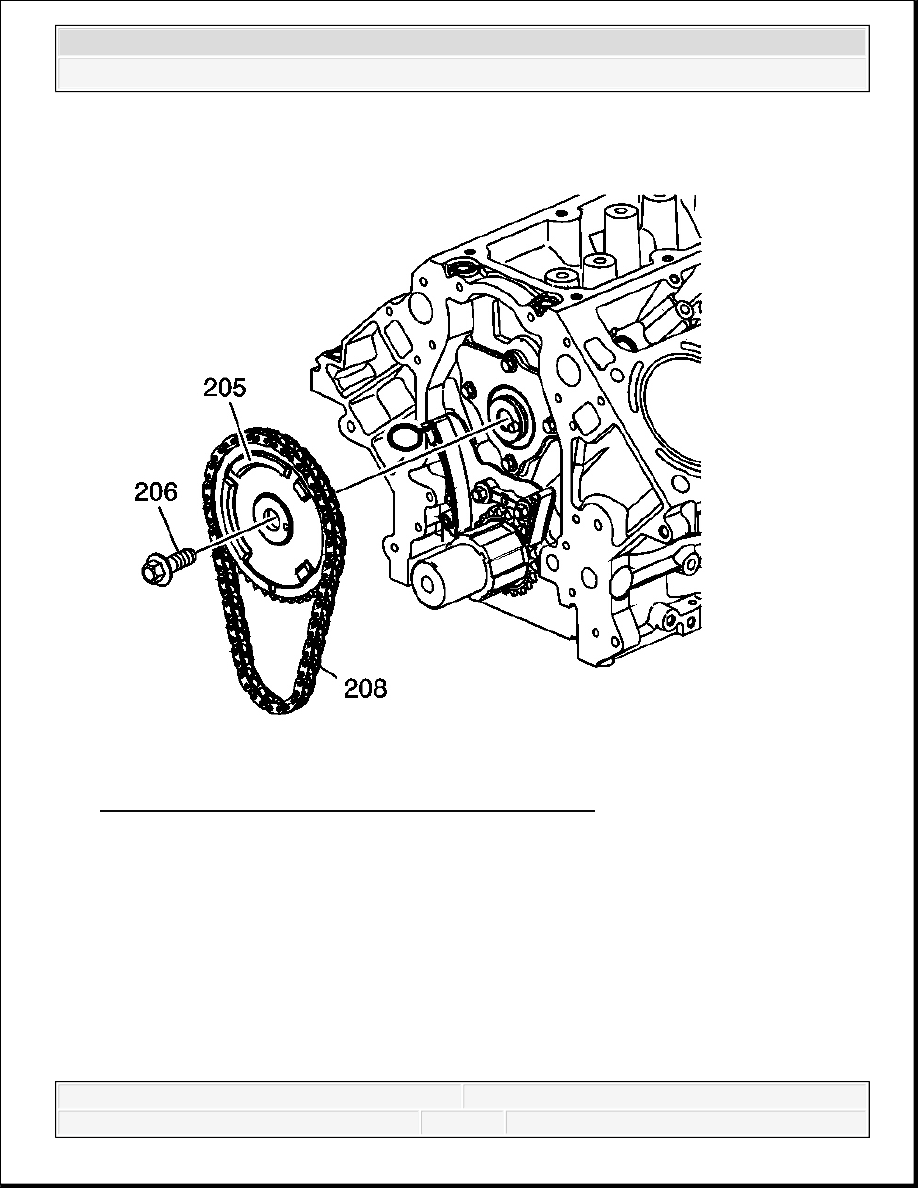

Fig. 222: View Of Camshaft Sprocket & Timing Chain
Courtesy of GENERAL MOTORS CORP.

8. Install the camshaft sprocket (205), timing chain (208), and bolt (206).

IMPORTANT:

The sprocket teeth and timing chain must mesh.

The camshaft and the crankshaft sprocket alignment
marks MUST be aligned properly.
