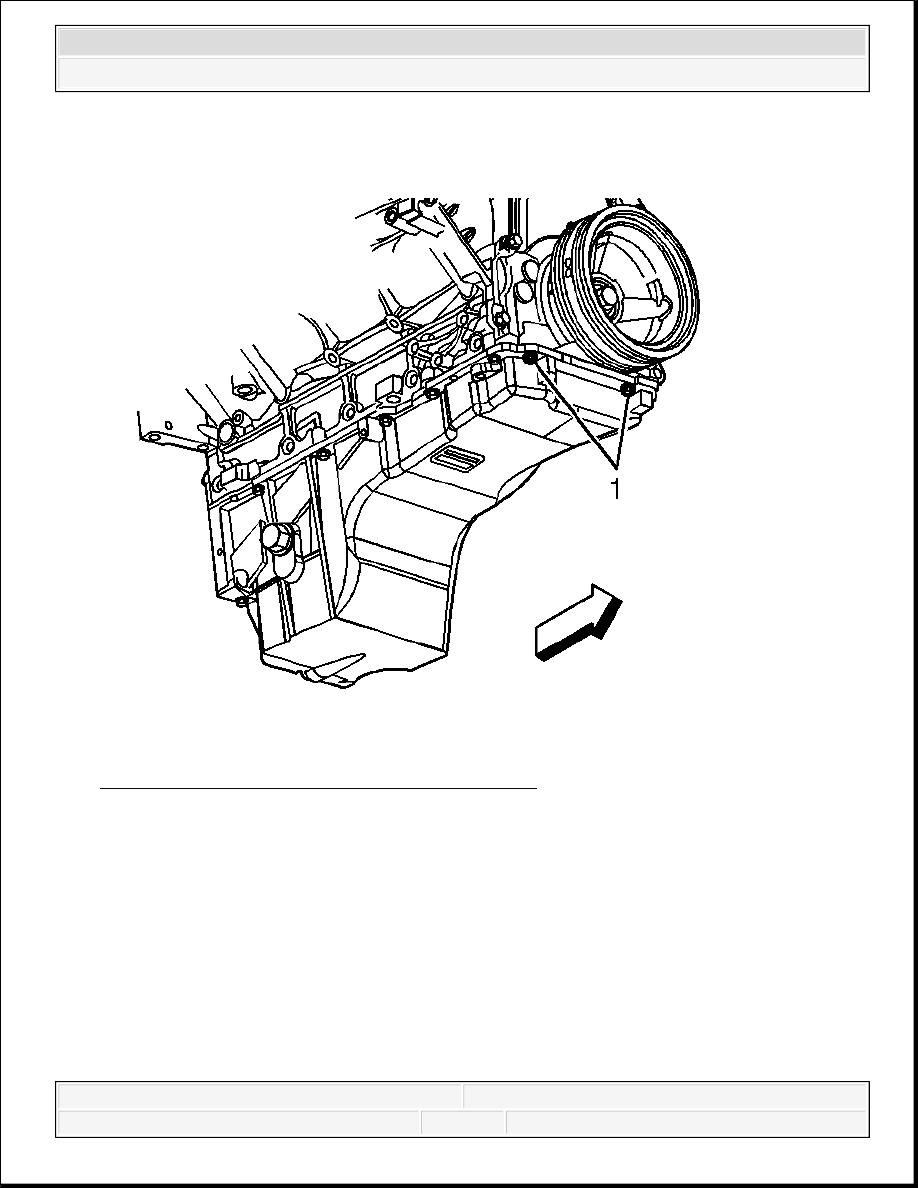

Fig. 166: View Of Oil Pan-To-Front Cover Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove the oil pan-to-front cover bolts (1).



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

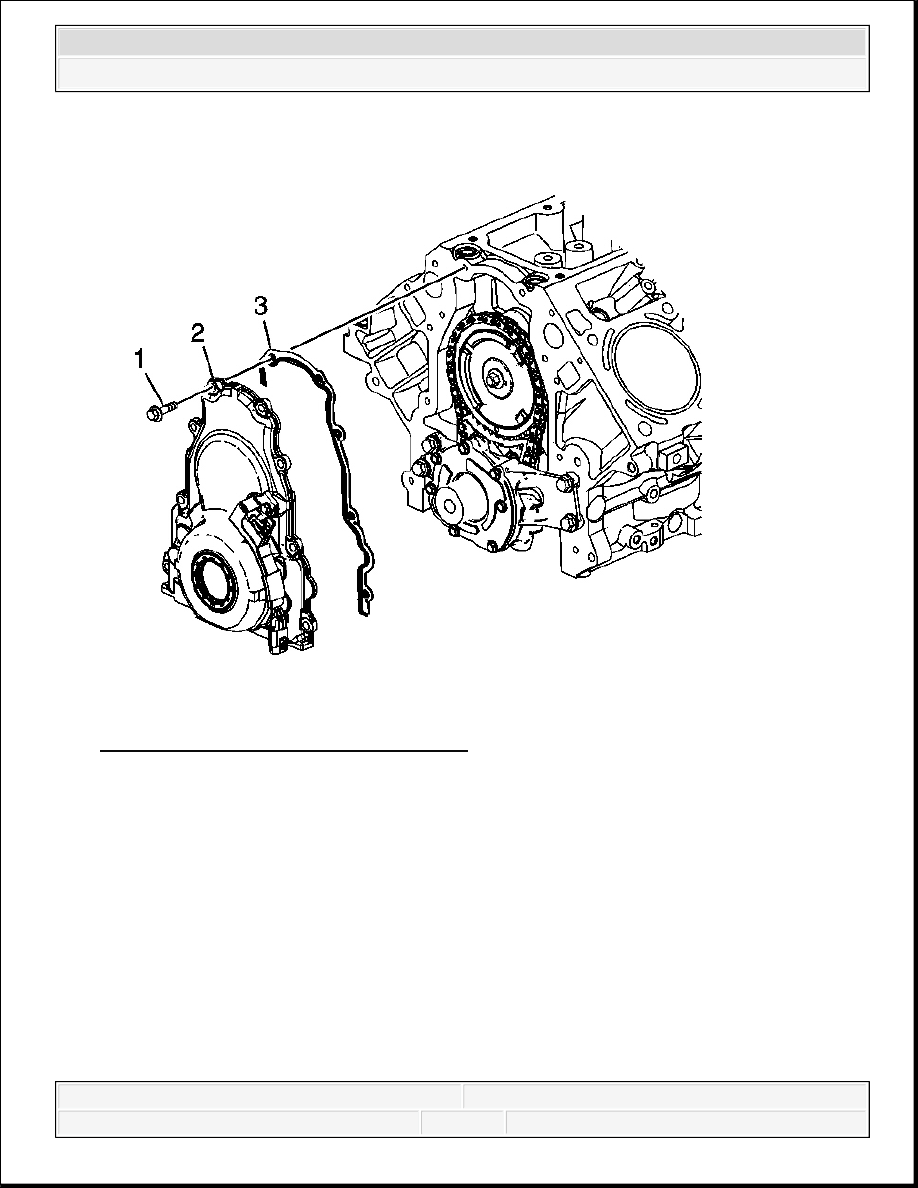

Fig. 167: View Of Front Cover & Gasket
Courtesy of GENERAL MOTORS CORP.

5. Remove the front cover bolts (1).

6. Remove the front cover (2) and gasket (3).

7. Discard the front cover gasket.

8. Remove the crankshaft front oil seal.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

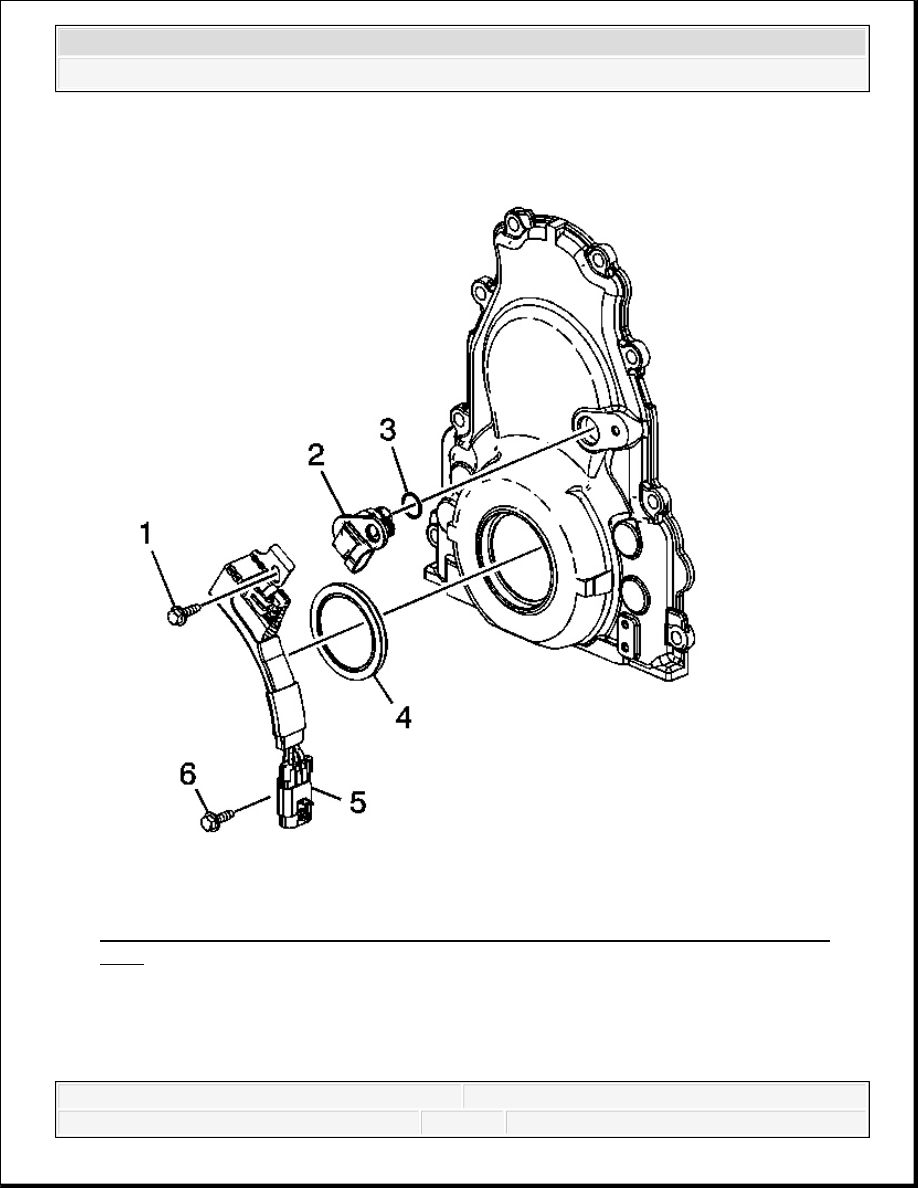

Fig. 168: View Of Front Cover, Oil Seal, Camshaft Position Sensor, Bracket & O
Ring
Courtesy of GENERAL MOTORS CORP.

9. If replacing the engine front cover perform the following steps, otherwise proceed to step

10 of the installation procedure.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



10. Remove the CMP sensor wire harness bolts (1, 6).

11. Disconnect the CMP sensor wire harness from the CMP sensor.

12. Remove the CMP sensor wire harness (5).

13. Remove the CMP sensor (2).

Installation Procedure

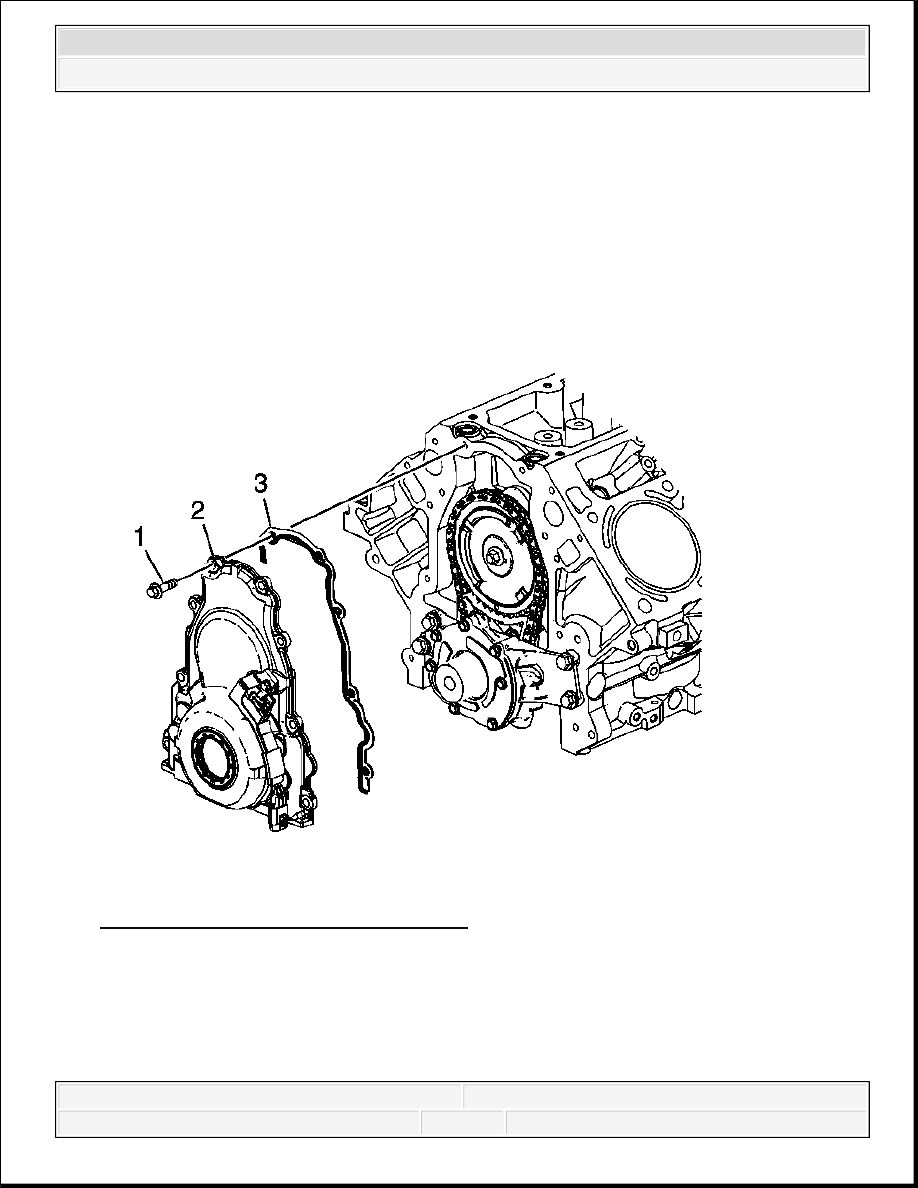

Fig. 169: View Of Front Cover & Gasket
Courtesy of GENERAL MOTORS CORP.

IMPORTANT:

Do not use the crankshaft oil seal or the engine front
cover gasket again.

Do not apply any type of sealant to the front cover
