6. Rotate the crankshaft until the number one piston is at top dead center (TDC) of the

compression stroke. In this position, the number one cylinder rocker arms will be off lobe
lift.

7. With the engine in the number one firing position, tighten the following rocker arm bolts:

Tighten:

Tighten cylinders 1,2,7 and 8 exhaust valve rocker arm bolts to 30 N.m (22 lb ft).

Tighten cylinders 1,3,4 and 5 intake valve rocker arm bolts to 30 N.m (22 lb ft).

8. Rotate the crankshaft 360 degrees.

9. Tighten the following rocker arm bolts:

Tighten:

Tighten cylinders 3, 4, 5 and 6 exhaust valve rocker arm bolts to 30 N.m (22 lb ft).

Tighten cylinders 2, 6, 7 and 8 intake valve rocker arm bolts to 30 N.m (22 lb ft).

10. Install the number one cylinder spark plug. Refer to Spark Plug Replacement .

11. Install the rocker arm cover. Refer to Valve Rocker Arm Cover Replacement - Left Side

or Valve Rocker Arm Cover Replacement - Right Side.

VALVE STEM OIL SEAL AND VALVE SPRING REPLACEMENT

Tools Required

J 22794 Spark Plug Port Adapter. See Special Tools.

J 38606 Valve Spring Compressor. See Special Tools.

Removal Procedure

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



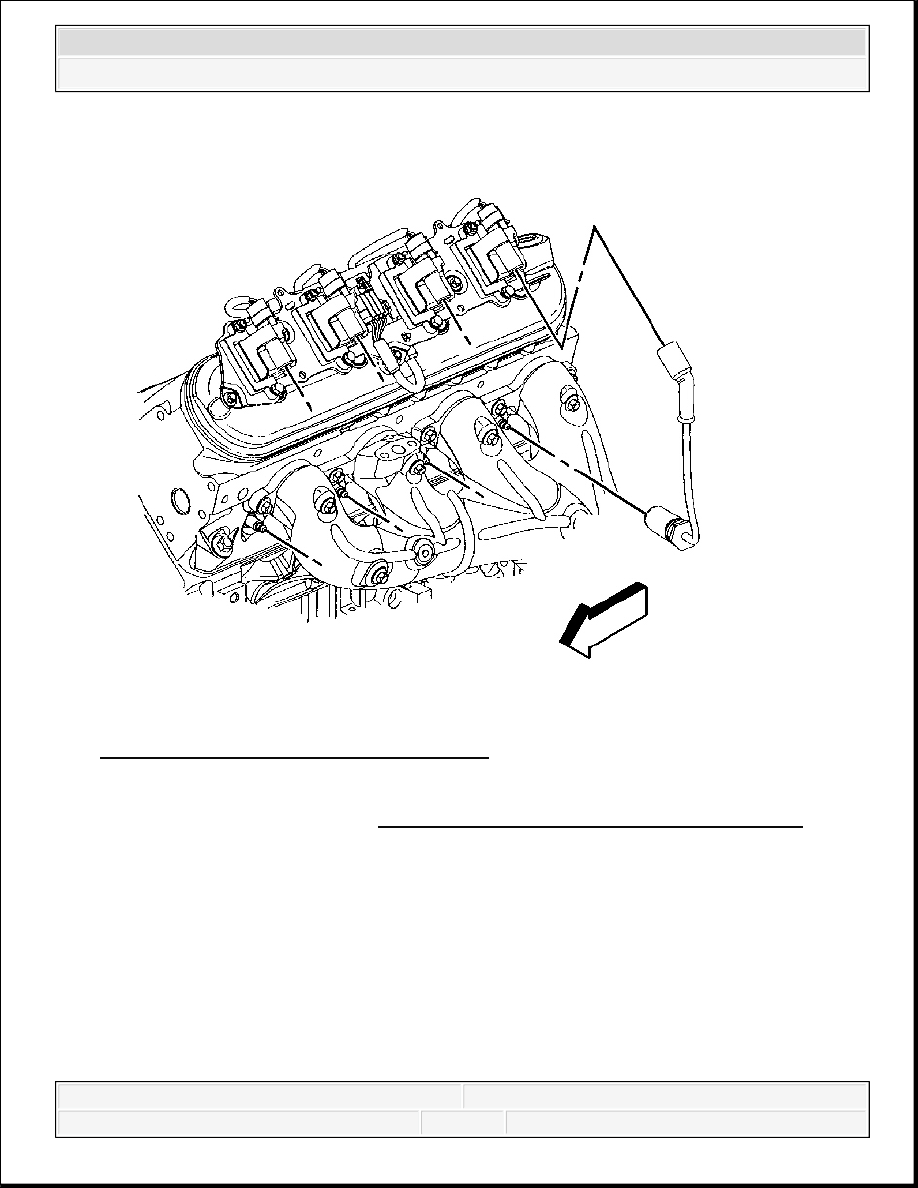

Fig. 123: View Of Spark Plug Wire & Boot
Courtesy of GENERAL MOTORS CORP.

1. Remove the rocker arm. Refer to Valve Rocker Arm and Push Rod Replacement.

2. Disconnect the spark plug wire at the spark plug.

Twist each plug wire boot 1/2 turn.

Pull only on the boot in order to remove the wire from the spark plug.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



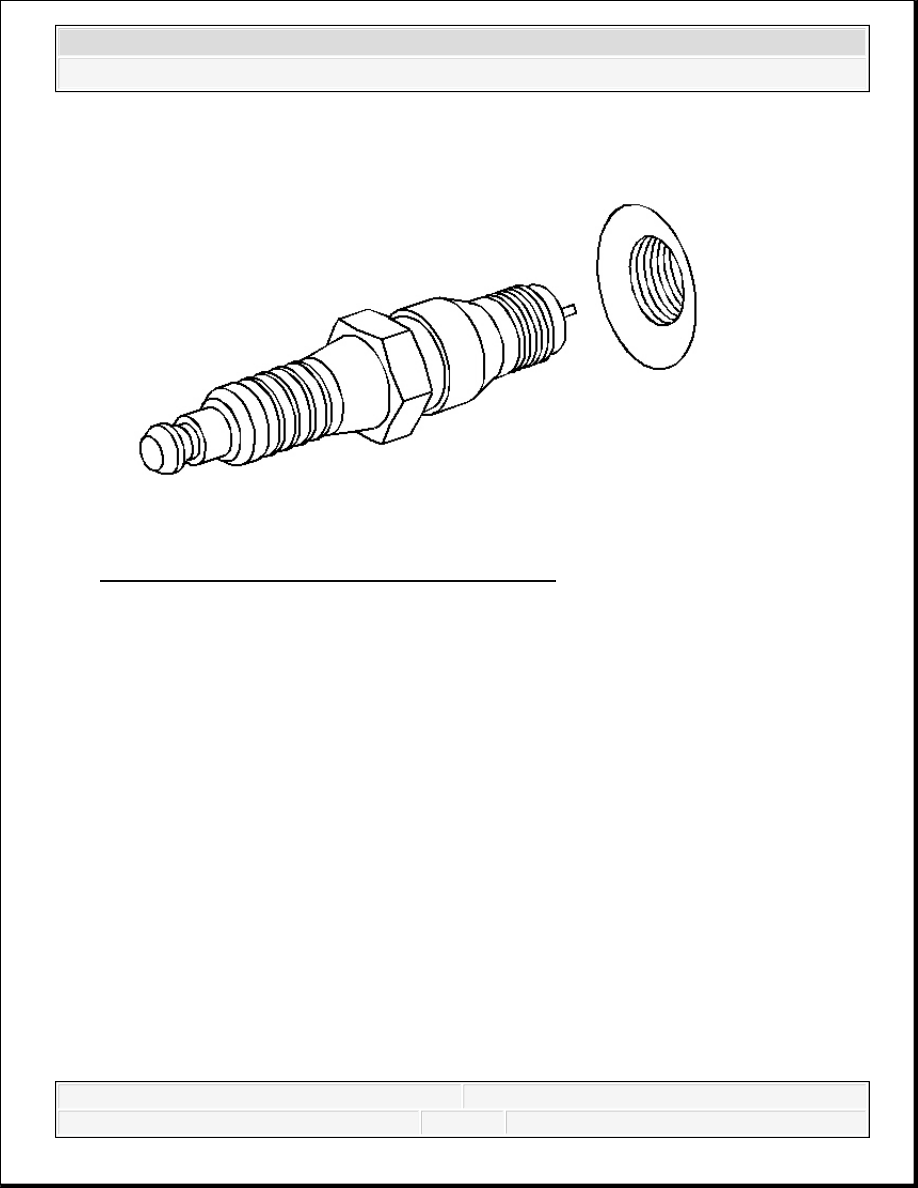

Fig. 124: View Of Spark Plug And Sparkplug Seat
Courtesy of GENERAL MOTORS CORP.

3. Loosen the spark plug 1 or 2 turns.

4. Brush or air blast away any dirt or debris from around the spark plug.

5. Remove the spark plug.

IMPORTANT: Remove the spark plugs from the cylinder head with the

engine at room temperature.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



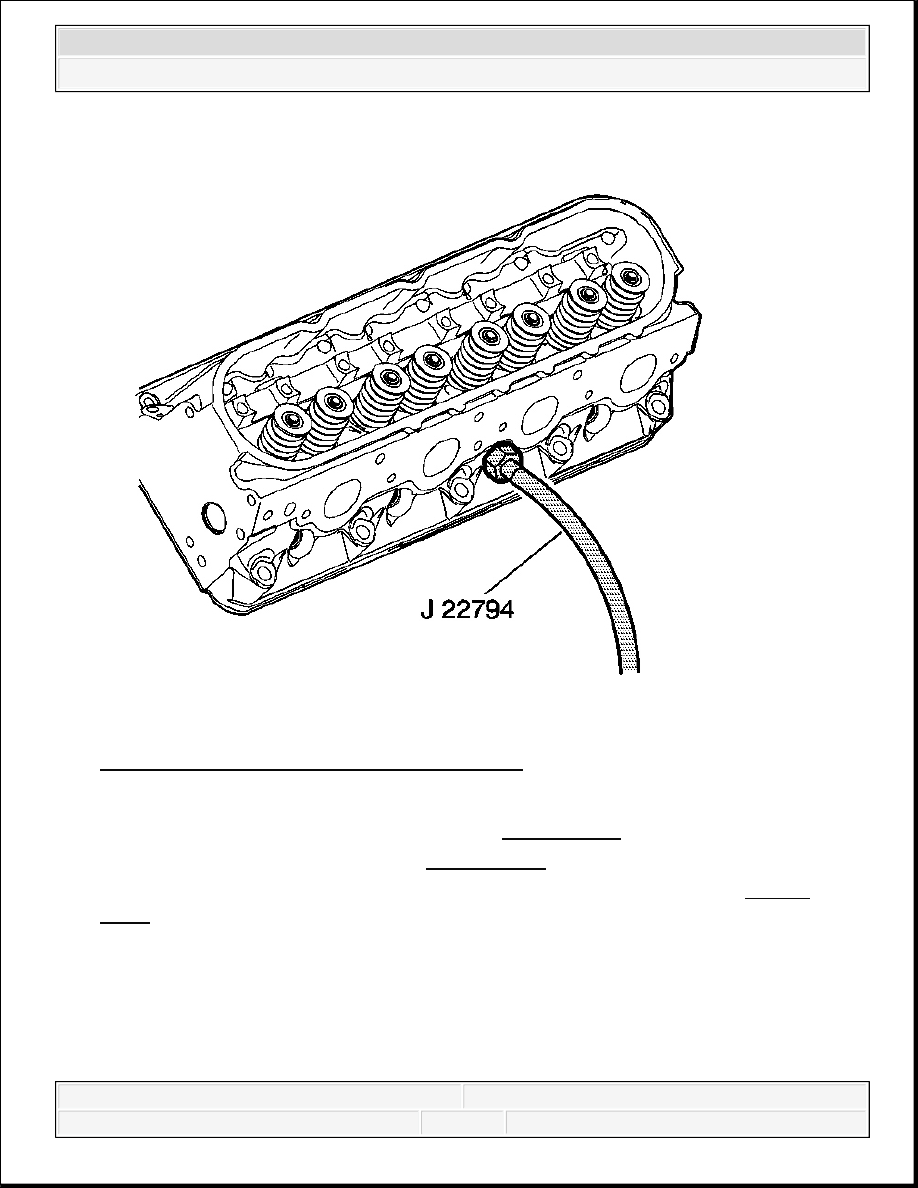

Fig. 125: Applying Compressed Air To J 22794
Courtesy of GENERAL MOTORS CORP.

6. Install the J 22794 into the spark plug hole. See Special Tools.

7. Attach an air hose to the J 22794 . See Special Tools.

8. Apply compressed air to the J 22794 in order to hold the valves in place. See Special

Tools.
