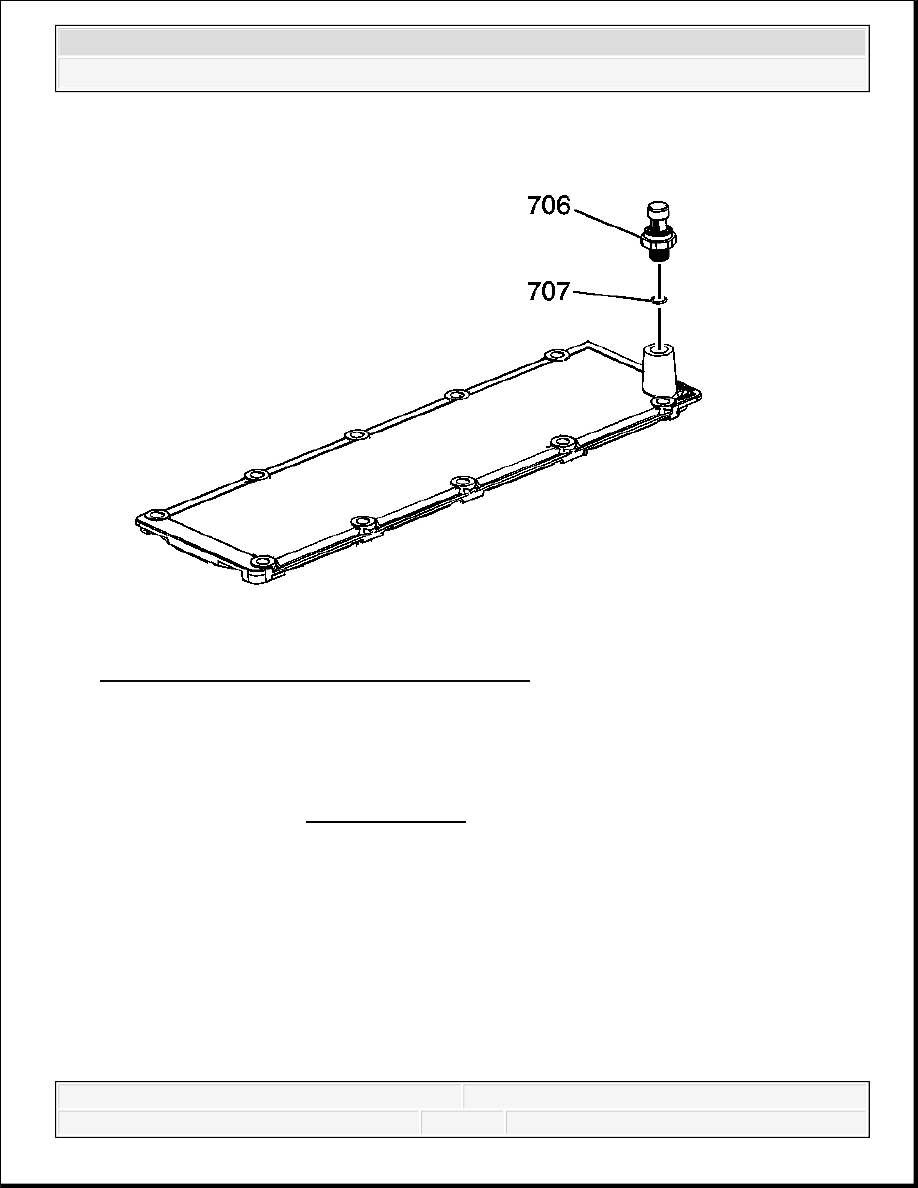

Fig. 91: View Of Oil Pressure Sensor & Washer
Courtesy of GENERAL MOTORS CORP.

1. Apply sealant GM P/N 12346004 (Canadian P/N 10953480) or equivalent, to the threads of

the oil pressure sensor.

2. Install a NEW washer (707) and the oil pressure sensor (706).

Tighten: Tighten the sensor to 35 N.m (26 lb ft).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



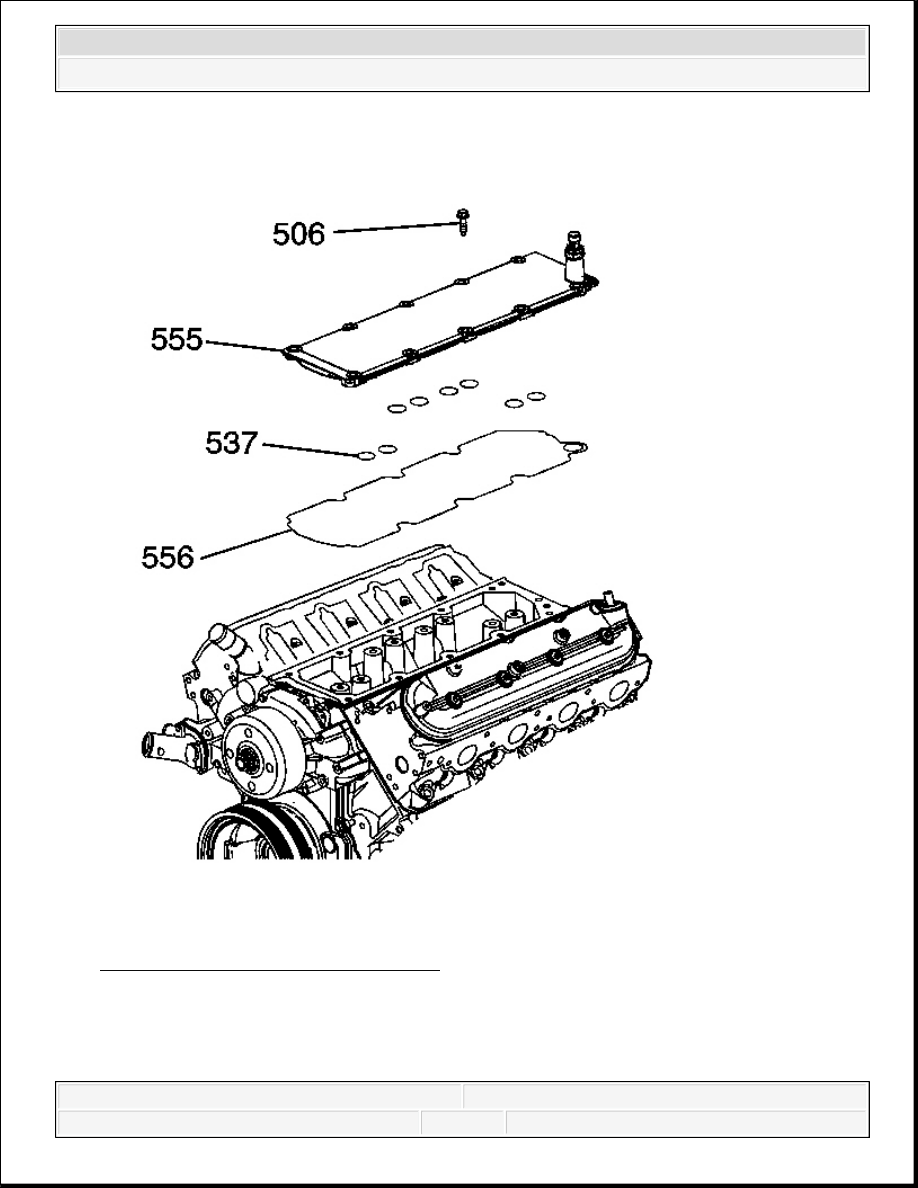

Fig. 92: View Of Engine Valley Cover
Courtesy of GENERAL MOTORS CORP.

3. Lubricate the O-ring seals with clean engine oil.

4. Install the O-ring seals (537) to the cover.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



5. Set the engine valley cover (555) onto the engine.

6. Install the engine valley cover bolts (506).

Tighten: Tighten the bolts to 25 N.m (18 lb ft).

7. Install the intake manifold. Refer to Intake Manifold Replacement.

VALVE ROCKER ARM COVER REPLACEMENT - LEFT SIDE

Removal Procedure

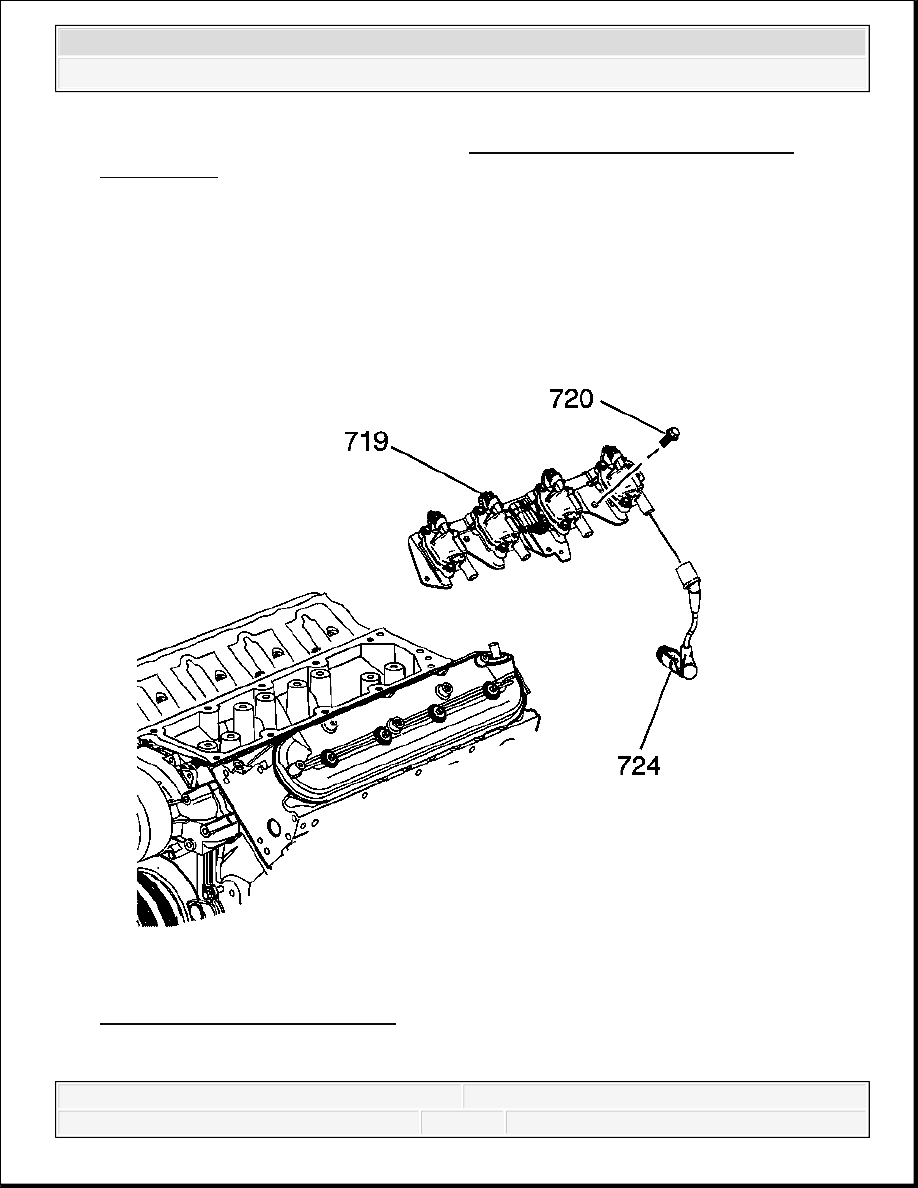

Fig. 93: Valve Rocker Arm Cover Replacement - Left Side
Courtesy of GENERAL MOTORS CORP.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



1. Remove the intake manifold cover. Refer to Upper Intake Manifold Sight Shield

Replacement.

2. Remove the connector position assurance (CPA) retainer (2).

3. Disconnect the engine harness electrical connector (1) from the ignition coil wire harness.

4. Remove the engine harness clip (4) from the ignition coil bracket stud.

5. Reposition the engine harness, as necessary.

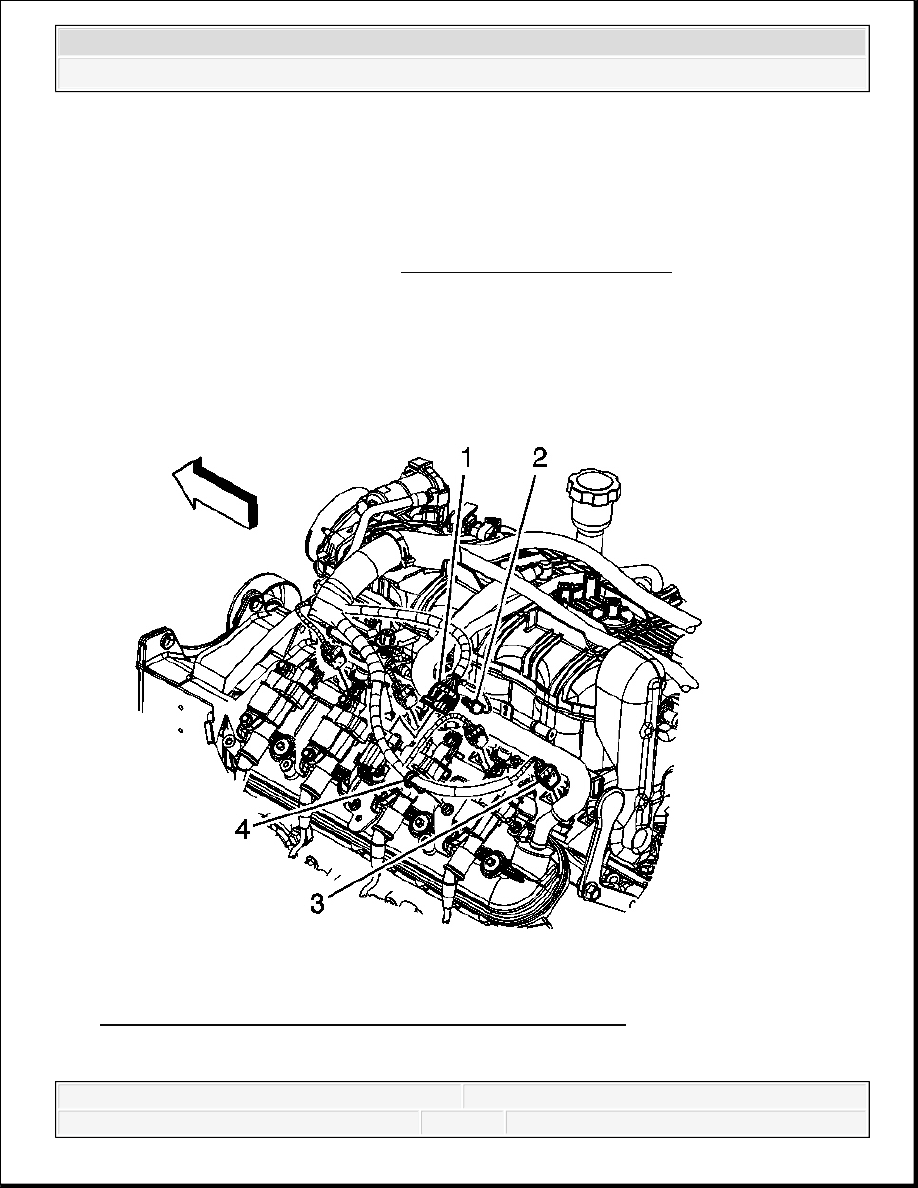

Fig. 94: Ignition Coils & Bracket
Courtesy of GENERAL MOTORS CORP.
